带法兰底座多孔连接金属座体结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:406716
  • 带法兰底座多孔连接金属座体结构设计
  • 带法兰底座多孔连接金属座体结构设计

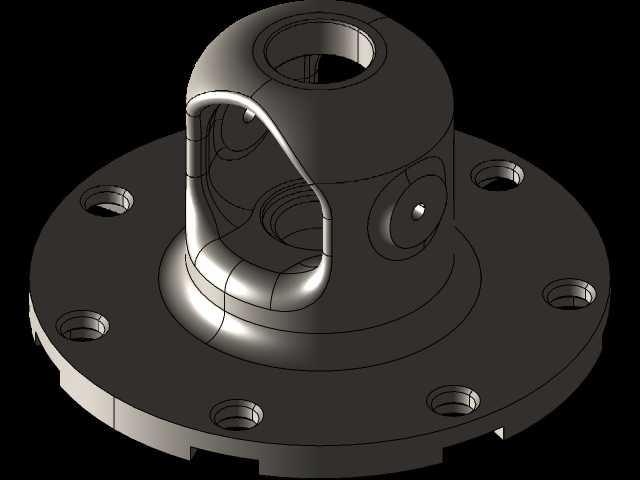

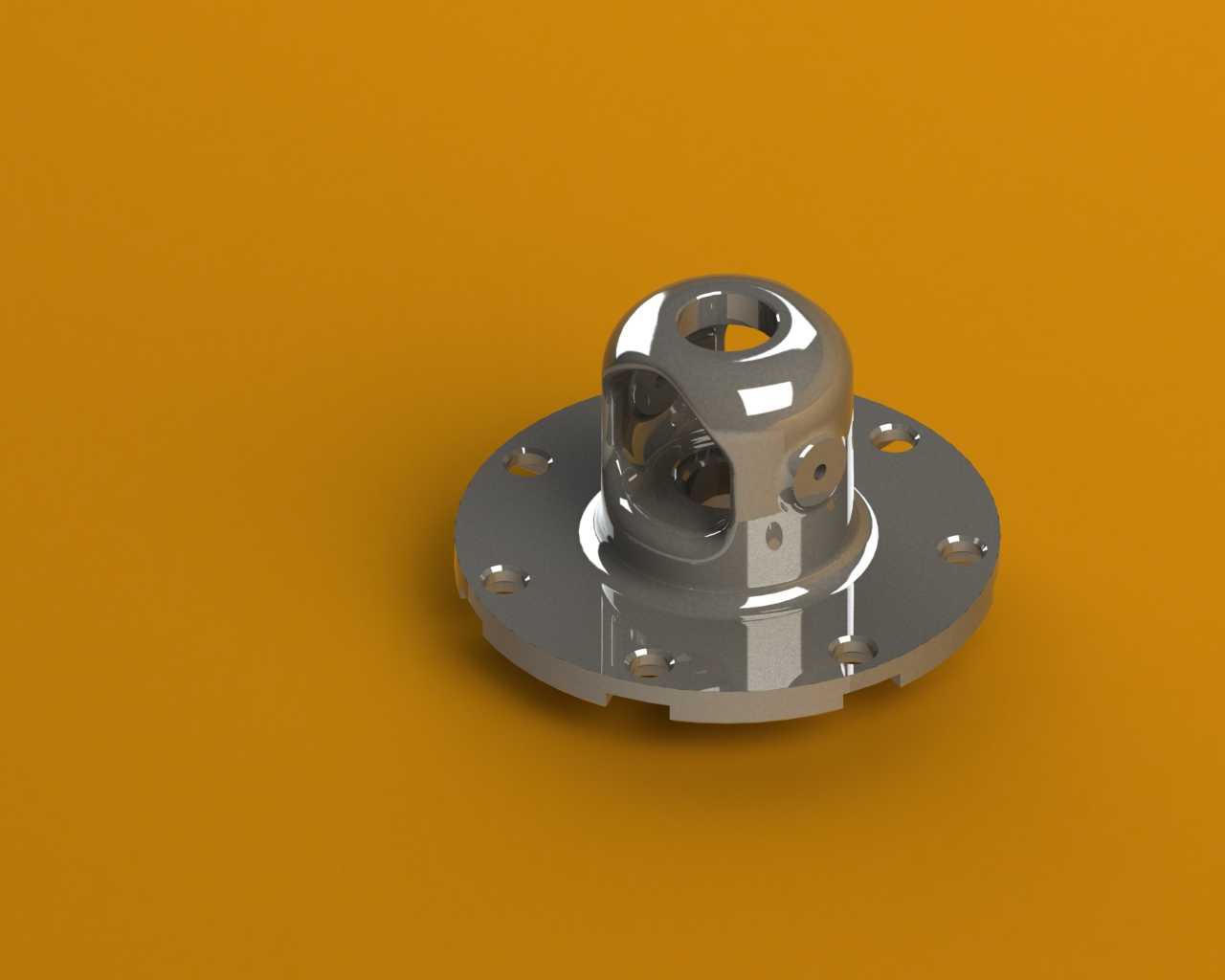

  这类带法兰底座的中空连接座件,在流体管路接驳、旋转机构支撑、传感元件安装固定场景中应用十分广泛,日常在自动化生产线的气动回路终端、小型回转工作台的基座连接、检测设备的探头固定工位都能见到同结构构件的身影。从结构功能来看,下部的圆盘法兰是核心安装承载面,法兰面上均匀分布的多个沉头安装孔,可适配内六角圆柱头螺钉完成与安装基面的锁紧固定,沉孔设计能够保证螺钉安装后头部不突出法兰端面,避免与周边配合构件产生运动干涉,同时均布的孔位可以让锁紧力均匀分散在整个法兰接触面,避免局部应力集中导致的基座变形,在有振动的工况下也能保证连接可靠性,不会出现单侧松动的问题。上部的中空腔体是核心功能容纳区,腔体侧壁开设的多个径向通孔,

  一方面可以作为流体介质的流通通道,在气路、轻载液路场景下完成介质的侧向导出导入,另一方面也可作为销钉、顶丝的固定孔,用于锁紧插入腔体内部的轴类、杆类配套零件,腔体顶部的开孔则用于配套构件的轴向插入,腔体内部的阶梯型限位结构,可以直接对插入件的轴向位置进行定位,无需额外加装定位套,减少装配环节的零件数量。设计这类构件时,首先要确认安装基面的允许安装边界,法兰盘的外径要小于安装位的预留空间,同时要保证法兰边缘到安装孔中心的距离不小于螺钉公称直径的1.5倍,避免安装时法兰边缘出现开裂风险;上部腔体的高度要根据插入件的配合深度确定,保证配合长度不小于插入件直径的1.2倍,确保侧向受力时不会出现掰弯变形的问题。

  腔体壁厚的设计需要兼顾强度与轻量化要求,在径向开孔的位置要做局部加厚处理,因为开孔位置会产生应力集中,在受侧向载荷时容易从孔边萌生裂纹,局部加厚可以有效降低孔边的应力幅值。表面的高光洁度处理一方面是为了降低与配合件的摩擦系数,减少装配时的磨损,另一方面在有洁净要求的工况下,光滑表面不容易积存粉尘、积液,更便于日常清洁维护。在实际选型适配时,需要先核对安装基面的孔位分布是否与法兰孔位匹配,若孔位存在偏差,可在不影响法兰强度的前提下对安装孔做小幅扩孔调整,但要注意扩孔后不能破坏法兰的沉孔结构,避免螺钉锁紧时出现压接不牢的问题。上部腔体的内径尺寸要与插入件做公差匹配,间隙配合的场景下选用H7/g6的公差带即可满足拆装需求,

  若需要定位精度较高的场景,可选用H7/k6的过渡配合,装配时通过铜棒轻敲即可完成组装,同时不会出现使用过程中的松动偏移。这类构件通常采用不锈钢或者铝合金经机加工成型,不锈钢材质的版本适用于有防腐要求的化工、食品加工场景,铝合金材质的版本则多用于对重量有要求的自动化设备、移动检测设备上,两种材质的结构设计逻辑一致,仅在壁厚设计时根据材料的屈服强度做小幅调整即可,铝合金版本的壁厚要比不锈钢版本厚0.5-1mm,保证同等载荷下的结构强度。在做三维建模时,要优先绘制下部法兰的基准草图,确定法兰外圆、安装孔的分度圆直径、各安装孔的位置后,再向上拉伸生成上部腔体结构,之后通过布尔运算切除出内部中空腔、各侧向开孔与顶部开孔,最后对所有锐边做0.2-0.5mm的倒角处理,避免加工完成后锐边割手,同时也能去除机加工产生的毛刺,在开孔与腔体的相交位置要做小圆角过渡,进一步降低应力集中的风险,提升构件的疲劳强度。
