三角造型多天线家用无线路由器结构设计

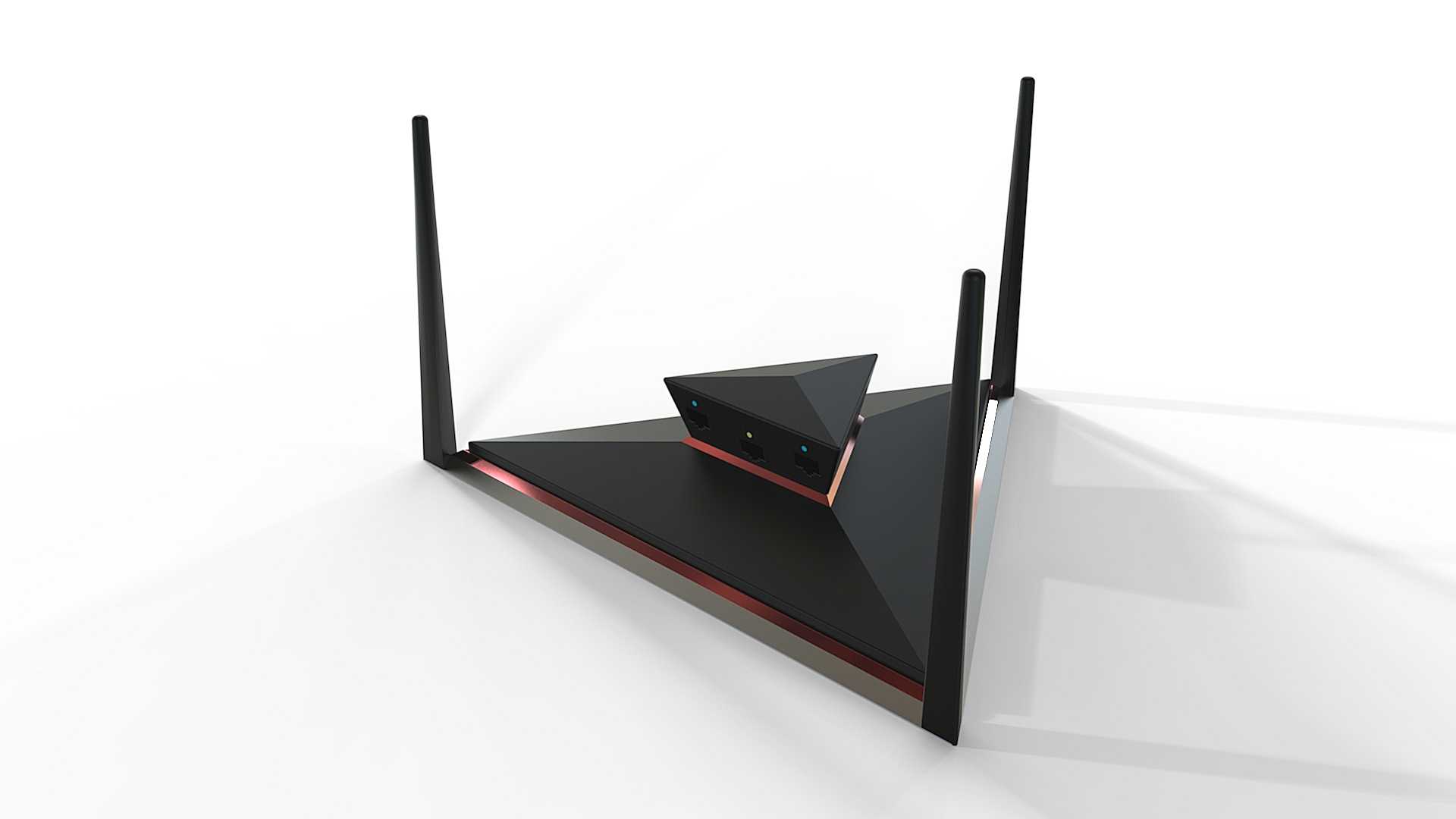

　　做消费电子结构设计快十年，经手的网络通讯类壳体方案不下二十套，这次的三角造型多天线路由器，是针对中小户型家用场景做的定向优化方案。先从实际落地的安装边界说起，整机采用等边三角切棱的底座造型，单边长控制在240mm以内，机身主体最薄处仅22mm，算上三根外置高增益天线的直立状态，整机最高点距放置面195mm，不管是放在电视柜层板、书桌边角还是弱电箱旁的置物台，都不会和常规高度的摆件、显示器底座产生干涉，底部预留的三个环形硅胶防滑脚垫，单脚垫直径12mm，呈三角点位分布，放置在光滑的烤漆面、玻璃面台面上，水平推力达到15N时才会出现滑移，完全能覆盖日常打扫碰擦、网线拉扯的受力场景。

　　从实际用途出发，这款路由器定位是120平以内刚需户型的网络覆盖核心，三根天线分别对应2.4G频段、两个5G频段的信号收发，天线转轴采用阻尼可调的铰接结构，可实现0-90度垂直翻折、360度水平旋转，用户可以根据家中墙体分布、终端设备的常驻位置调整天线角度，减少信号穿墙的衰减量。机身主体的三角斜面并非单纯做造型差异化，内部的PCB主板是顺着三角斜面做倾斜安装的，主板上的主芯片、射频模块位置刚好对应斜面下方的散热铝片，斜面和水平放置面形成的12度仰角，能让散热片的热空气顺着斜面自然向上导流，不需要额外加装散热风扇，就能让整机满负载运行时的壳体表面温度控制在42度以内，避免长期高温运行导致的芯片降频、断流问题。

　　设计思路上没有跟风做千篇一律的方正壳体，三角造型的三个边角都做了R8的圆角过渡，避免搬运、挪动时锐角磕碰造成的漆面脱落或者人员划伤，机身正面的棱边处嵌入了一圈1.2mm宽的装饰条，同时隐藏了状态指示灯的导光条，指示灯的光线顺着装饰条漫射出来，不会像传统直凸指示灯那样在夜间产生刺眼的光污染，用户低头就能通过灯光颜色判断设备运行状态，不会干扰日常观影、休息的环境光。接口区域全部集中在三角底座的后侧立面，从左到右依次排布电源输入口、千兆WAN口、三个千兆LAN口、复位按键，接口间距留足了10mm，哪怕插满带屏蔽层的粗大水晶头，也不会出现相邻接口互相干涉插不紧的问题，后侧立面还预留了两个壁挂挂孔，支持用户将设备挂在墙面、弱电箱盖板上安装，挂孔采用葫芦孔设计，挂装时不需要完全拧下固定螺丝，对准孔位卡入即可完成安装，后期拆卸维护也很方便。

　　从结构可靠性来看，上下壳体的连接采用内部卡扣加两颗隐藏式螺丝的固定方式，卡扣均匀分布在三角轮廓的三条边上，单颗卡扣的扣合量控制在1.2mm，既保证壳体拼缝的均匀度，拼缝公差能控制在0.2mm以内，也方便售后维修时拆壳，不会因为卡扣过紧拆坏壳体止口。天线和机身连接的转轴位置做了防折线的过线结构，天线反复折叠旋转1000次以上，内部的射频同轴线也不会出现弯折断裂、信号衰减的问题。底部除了防滑脚垫，还预留了整圈的散热进风缝隙，缝隙宽度控制在2mm，既能保证冷空气进入内部带走热量，也能避免日常的灰尘、细小杂物直接掉落到主板上，降低长期使用后的积灰短路风险。

　　实际场景适配中，这个造型的路由器不管是放在现代简约风、电竞风还是北欧风的家居环境里，三角几何造型不会像传统方正路由器那样显得突兀，甚至可以作为桌面的小装饰件存在，不会破坏整体的家居陈设协调性。内部的结构布局也做了配重优化，整机重心落在三角底座的几何中心位置，哪怕天线调整到单侧最大角度，也不会出现重心偏移侧翻的问题，家里有孩童、宠物跑动碰擦到设备时，也不容易从台面上掉落。射频模块的位置做了金属屏蔽罩隔离，避免电源模块的电磁干扰影响信号收发稳定性，电源输入口处做了防浪涌的电路防护结构，遇到市电小幅波动时也能保证设备稳定运行，不会轻易出现死机、重启的问题。
