直板后置竖摄智能手机外观结构设计

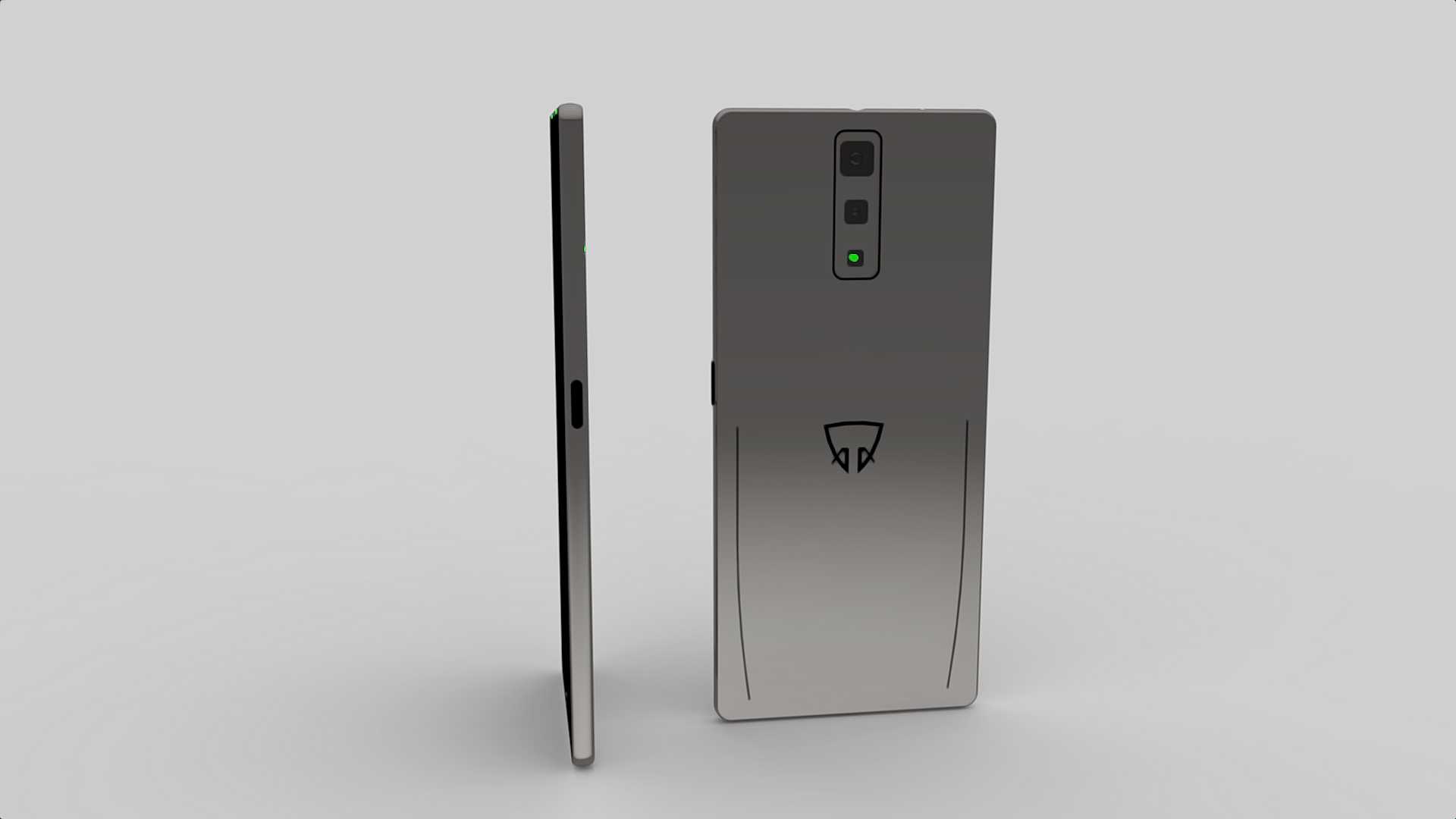

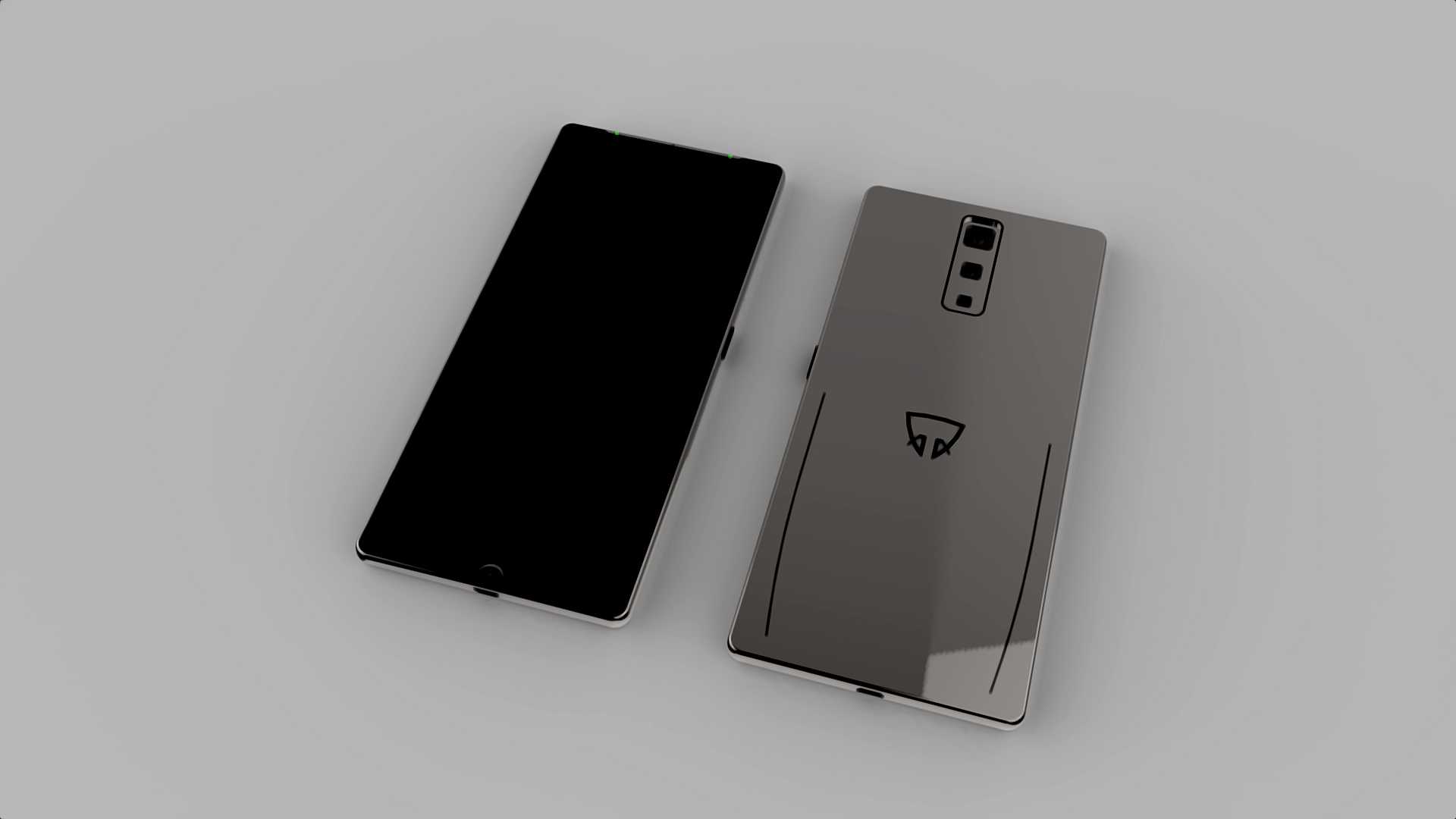

　　这款直板形态的移动通讯终端结构设计，在前期方案阶段就围绕手持握持的人机边界做了多轮迭代，整机厚度控制在单手握持无硌手感的区间，侧边弧度从背部金属中框自然过渡到正面屏幕边缘，拇指覆盖区域的按键布局避开了日常握持时的误触点位，侧边按键的凸起高度做了0.3mm的限位设计，既保证盲操作时的触感反馈，又不会因为突出过多在口袋内发生误触发。背部的摄像头模组采用竖向排布方案，最上方为主摄成像单元，下方依次搭配景深辅助镜头与补光元件，模组整体做了微凸的台阶设计，台阶边缘做了0.2mm的倒角过渡，避免日常放置时镜头表面直接与桌面摩擦产生划痕，同时模组的位置避开了无线充电线圈的布设区域，不会对充电效率产生电磁干扰。

　　机身背部下方的天线断点采用隐藏式注塑工艺，断点位置沿着机身弧度自然排布，既保证了全频段信号的溢出效率，又不会破坏背部整体的视觉完整性，中框上的SIM卡托采用双nano卡兼容设计，卡托边缘做了防水胶圈的预留槽位，装配后可以达到日常泼溅的防护等级。从结构装配的角度来看，整机采用前屏总成与中框卡扣加螺丝固定的装配方案，内部电池仓的尺寸预留了足够的缓冲泡棉空间，主板区域的屏蔽罩位置与背部摄像头模组的支架做了一体化设计，既可以减少单独支架的物料成本，又能提升整机的结构强度，跌落时可以将冲击力均匀分散到中框整体，避免局部应力集中导致屏幕或者主板元件损坏。在实际应用场景中，这款机型的结构方案适配日常通勤、户外轻作业等多场景使用需求，

　　背部的材质选用兼顾了手感与抗指纹特性，边缘的弧度设计在长时间握持时不会对掌心产生压迫感，底部的出声孔采用对称式排布，出声孔的孔径做了防尘网的预装位设计，可以阻挡日常使用中的灰尘进入腔体影响扬声器音质。顶部的红外发射窗口做了内凹式设计，避免日常使用中被硬物刮花影响发射角度，侧边的按键采用双色注塑工艺，按键表面的字符不会因为长期摩擦出现掉漆问题。设计过程中针对整机的安装边界做了全尺寸的公差校核，前屏与中框的配合间隙控制在0.1mm以内，背部盖板与中框的段差控制在0.05mm以内，既保证装配后的外观精致度，又不会因为公差累积导致装配困难或者后期使用中出现翘边问题。内部的走线槽位做了专门的限位筋设计，电池、主板、副板之间的连接排线都有对应的固定卡扣，避免日常使用中因为晃动导致排线松脱引发功能故障，摄像头模组的周边做了泡棉压紧结构，可以抵消日常使用中产生的轻微震动，保证成像时的模组稳定性。
