三角形带孔数控车削用硬质合金刀片

　　这类三角形带孔的硬质合金刀片，是数控车削加工环节里消耗量极大的易耗切削配件，主要适配各类卧式数控车床、立式车削中心的刀杆安装位，承担钢件、铸铁、有色金属等不同材质工件的外圆车削、端面车削、内孔倒角、仿形车削等加工工序。从实际加工场景来看，在普通机械加工车间的批量零件生产线上，这类刀片的换装频次直接决定单班产能的稳定性，一旦刀片磨损或崩损，需要在不停机的状态下快速完成松钉、换片、锁紧的操作，因此刀片的中心安装孔与刀杆定位销的配合精度，是设计阶段需要优先考量的核心边界。

　　从结构设计逻辑来看，三角形的外形布局并非随意设定，三个切削刃呈120度均匀分布，单个刃口磨损后只需松开锁紧螺钉将刀片转动60度即可切换新的切削刃，单块刀片可提供三个有效切削刃，相比单刃焊接刀具能大幅降低刀具耗材成本。刀片中心的通孔为安装定位孔，孔的直径公差严格控制在h7级别，与刀杆上的定位圆柱销采用间隙配合，保证换装时的定位精度同时避免卡滞，孔口位置做了微小的倒角处理，既可以消除冲压烧结后的孔口毛刺，也能让锁紧螺钉的锥面压紧时受力更均匀，避免夹紧时刀片产生内应力导致崩裂。

　　刀片的刃口部分做了针对性的钝化处理，根据加工材质的不同，钝化半径从0.02mm到0.08mm不等，针对钢件粗加工的刀片钝化半径偏大，能提升刃口抗冲击性能，应对断续切削时的冲击力；针对有色金属精加工的刀片钝化半径偏小，能减小切削阻力获得更好的表面加工质量。刀片的前角、后角参数经过反复切削验证，正前角设计能降低切削时的机床负载，减少切削热的产生，合适的后角能避免刀片后刀面与已加工表面产生摩擦，保证工件的尺寸精度和表面粗糙度。

　　从安装边界尺寸来看，这类三角形刀片的内切圆直径为常规的16mm规格，厚度为4.76mm，中心安装孔直径为4.4mm，适配市面上绝大多数标准的三角形外圆车刀杆、内孔车刀杆，不需要对刀杆做额外的定制修改，互换性极强。刀片的刀尖圆弧半径有0.4mm、0.8mm、1.2mm等多种可选规格，精加工时选用小圆弧刀尖能获得更高的轮廓精度，粗加工时选用大圆弧刀尖能提升刀尖强度，承受更大的切削进给量。

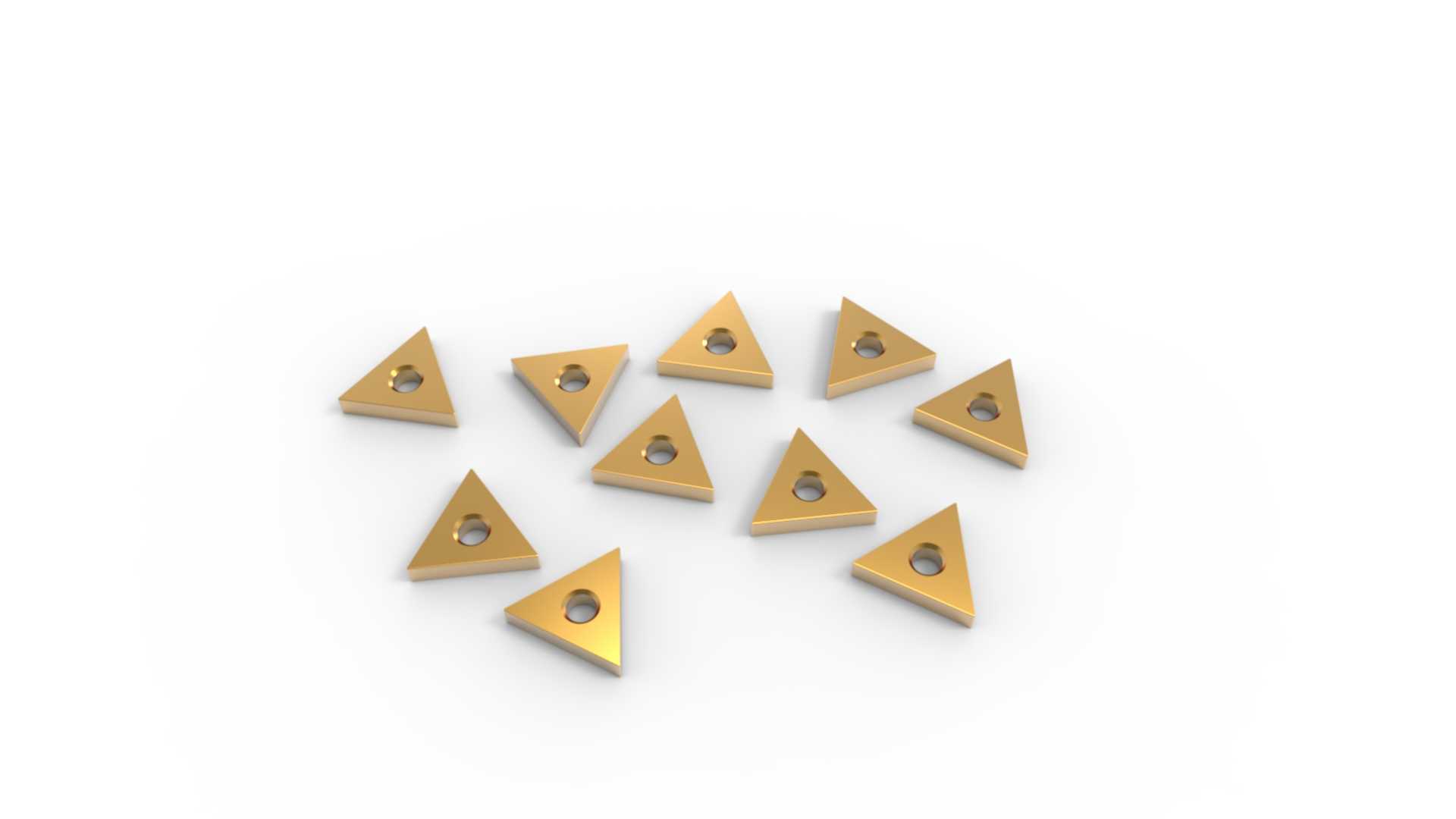

　　在实际生产应用中，这类涂层硬质合金刀片的表层会沉积氮化钛、碳氮化钛等硬质涂层，表层的金色涂层不仅能提升刀片表面的硬度和耐磨性，还能降低切屑与刀片表面的摩擦系数，让切屑能更顺畅地排出，避免切屑缠绕在工件或刀杆上造成加工事故。刀片的断屑槽设计在刀片的前刀面位置，不同的槽型对应不同的进给量和切削深度范围，窄槽型适合小进给精加工，宽槽型适合大切深粗加工，能让切屑按照预设的形态折断成C型或短螺旋状，避免长切屑刮伤已加工表面或者伤及操作工人。

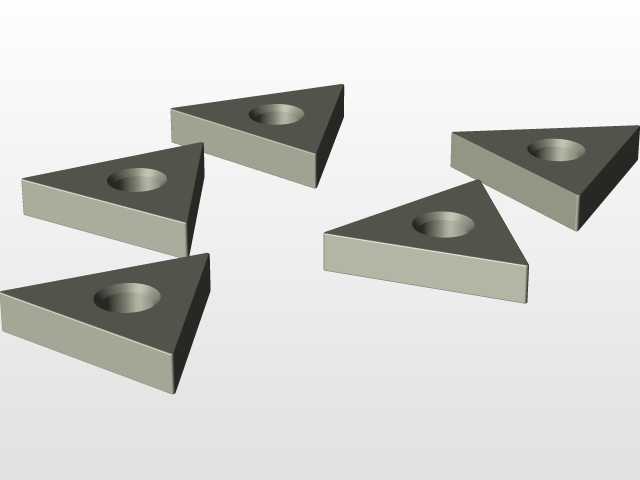

　　从三维建模的角度来看，构建这类刀片模型时，首先需要确定三角形的基准内切圆尺寸，绘制出等边三角形的轮廓后，偏移出刀片的厚度实体，再通过旋转切除的方式做出中心安装孔，之后对三个刃口部分分别做切削角度的切除，再添加断屑槽的曲面特征，最后对刃口部分做微小的圆角钝化处理，还原真实刀片的工艺细节。建模过程中需要严格控制各个角度的公差，尤其是切削刃的角度参数，直接决定后续模拟切削加工时的受力分析准确性，如果参数偏差过大，在做虚拟加工仿真时会出现切削力计算失真、刀具磨损模拟结果与实际不符的问题。

　　这类刀片在汽车零部件制造、通用机械零件加工、五金配件生产等领域都有极广的应用，小到螺丝螺母的批量车削，大到电机轴、法兰盘的粗精加工，都能看到这类三角形刀片的使用场景。相比焊接式车刀，这种可转位刀片不需要工人在换装后重新磨刀对刀，能大幅缩短机床的停机辅助时间，尤其是在自动化生产线上搭配自动换刀机构使用时，标准化的尺寸和安装方式能让机械手准确完成刀片的更换动作，适配无人化加工的生产需求。
