定制化金属质感汽车前脸装饰徽标结构

　　在汽车外饰件的设计开发流程中，前脸徽标作为品牌视觉识别的核心载体，同时承担着装饰性与安装适配性的双重工程要求，本次设计的定制化徽标结构，针对个性化改装车型的前脸安装场景做了全维度的结构适配。从实际装车场景来看，这类定制徽标多用于乘用车前脸格栅中部、引擎盖前端的安装位，替代原厂标识实现个性化外观表达，安装场景覆盖了家用轿车、SUV以及部分改装越野车型的外饰改装需求，安装后需要在车辆高速行驶、雨雪天气冲刷、长期户外暴晒的工况下保持结构稳定与外观完整性。

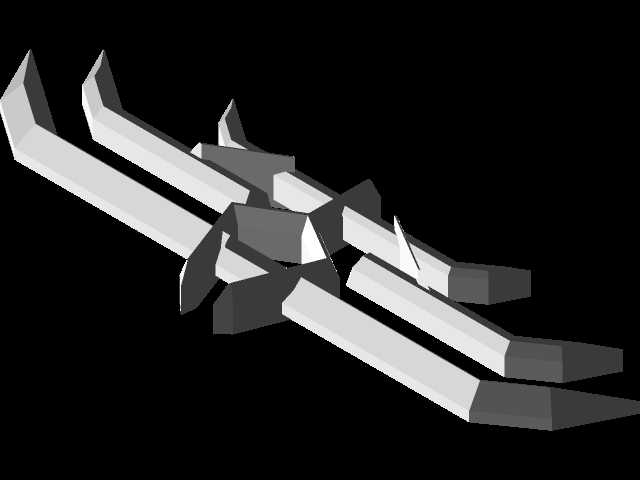

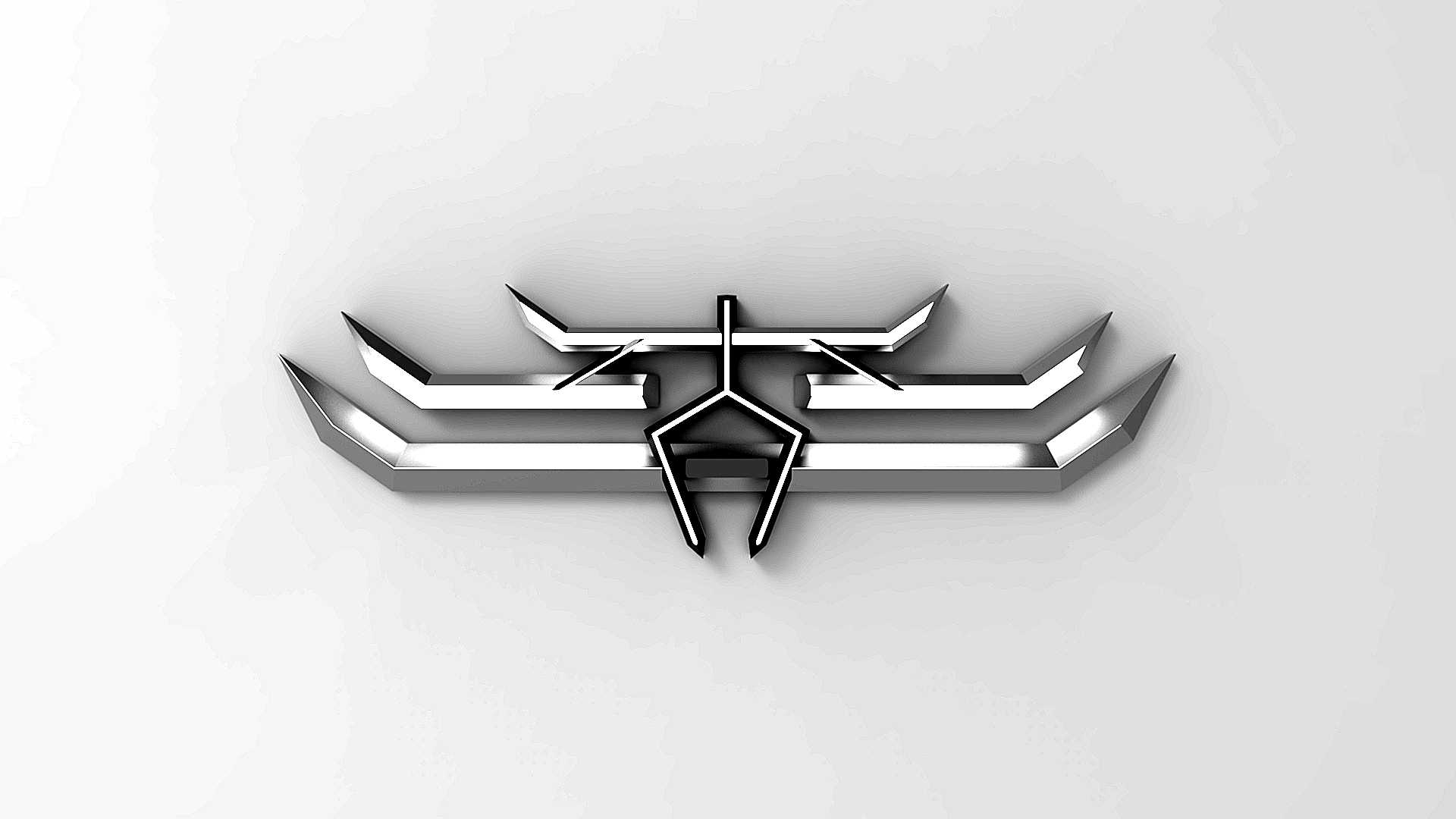

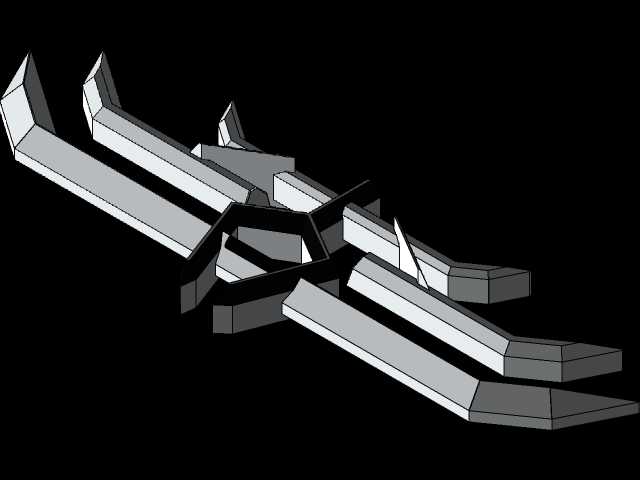

　　从功能特性层面看，该徽标采用对称式多层立体结构，主体由三层平行的翼状金属质感构件搭配中部几何造型承托结构组成，所有外露棱边均做了小半径倒圆处理，既避免了尖锐棱边带来的装车后磕碰风险，也能在光线照射下形成层次分明的金属反光效果，强化视觉辨识度。徽标的背部设计有隐藏式安装柱结构，安装柱的位置匹配主流车型前脸格栅的预留安装孔位间距，不需要对原车格栅做破坏性打孔改造，可通过卡扣或者粘接结合的方式完成固定，安装后的贴合间隙控制在0.2mm以内，避免长期使用后出现积灰、渗水的问题。

　　设计思路上，首先确定了对称式的视觉平衡逻辑，中部的几何承托结构作为视觉重心，两侧翼状构件以等距差的方式向外延伸，每层翼片的抬升高度从内到外依次递减0.8mm，形成逐级收拢的视觉张力，同时控制整体的突出高度不超过12mm，避免在车辆行驶过程中增加额外的风阻，也防止突出量过大在低速碰撞时首先发生破损。材质适配层面，结构设计预留了ABS电镀、锌合金压铸两种加工工艺的公差余量，若采用ABS电镀工艺，主体壁厚控制在2.5mm，保证注塑成型时不会出现缩痕，电镀层的附着面平整度满足工艺要求；若采用锌合金压铸工艺，壁厚调整为1.8mm，背部增加加强筋结构避免压铸变形，同时减轻整体重量，单个徽标的成品重量控制在85g以内，不会对安装位的格栅结构造成额外的承重负担。

　　安装边界的尺寸设定上，徽标的整体横向宽度为180mm，纵向高度为65mm，这个尺寸区间既能够保证在驾驶位前方视角下有足够的视觉识别度，也不会遮挡前脸的进气格栅通风面积，不会对散热器的进气效率造成影响。徽标的边缘与周围格栅饰条的最小安全间隙预留了3mm，避免车辆行驶过程中产生振动异响，也给安装时的对位调整留出操作空间。在结构细节处理上，所有构件的连接位置均做了圆弧过渡，没有应力集中的直角结构，在承受120N的正向冲击载荷时不会出现断裂变形，满足车辆外饰件的基础力学性能要求。背部的安装柱根部做了R1.5的圆角加强，避免安装时用力按压导致柱体断裂，安装柱的直径设计为4mm，长度为6mm，适配3-5mm厚度的格栅安装面板，配合橡胶减震垫圈使用时，能够缓冲车辆行驶带来的振动，避免长期使用后出现松动脱落的问题。

　　从实际使用的适配性来看，该徽标的结构设计没有集成电子元件，不需要额外接线，安装流程简单，既可以适配售后改装市场的个性化需求，也可以通过调整表面纹理与配色，作为小众定制车型的原厂标识使用。表面处理工艺上，除了常规的亮面镀铬效果，结构也适配哑光金属、熏黑等不同外观处理方案，只需要调整表面处理的工艺参数，不需要修改主体结构模型，能够覆盖不同风格的车型外观搭配需求。在建模过程中，所有曲面均做了连续性检查，相邻曲面的G2连续保证了后续加工或者3D打印验证时的表面顺滑度，没有出现曲面褶皱、断点的问题，结构的拔模角度统一设置为1.5度，满足注塑或者压铸生产的脱模要求，不需要后续做额外的结构修改即可直接投入工艺验证环节。
