运动款汽车改装轮毂三维结构设计

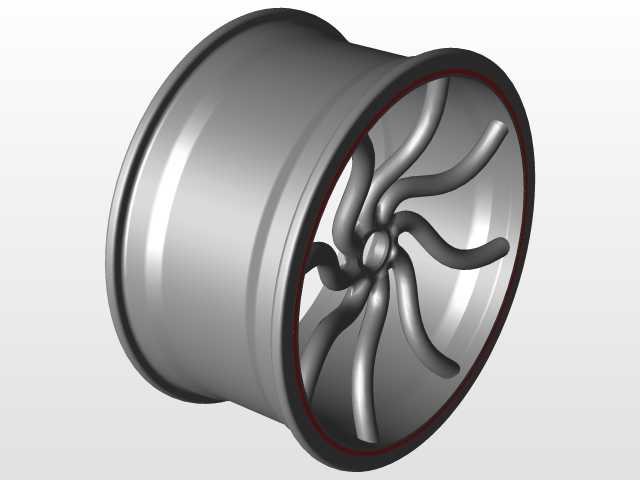

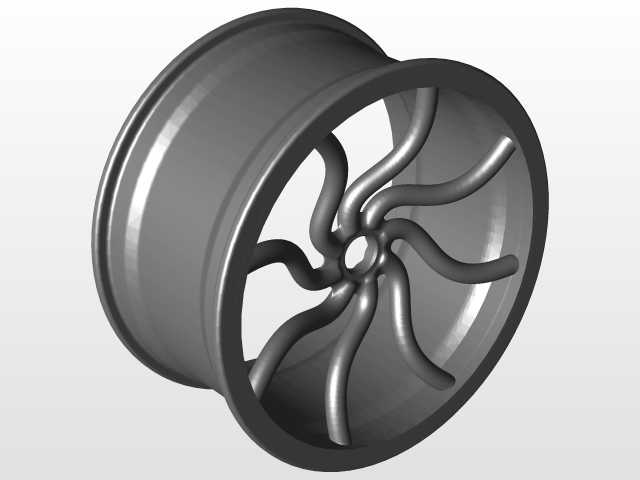

　　这款轮毂的结构设计首先围绕乘用车改装场景的实际使用需求展开，日常道路行驶中，轮毂需要承受整车垂直载荷、过弯时的横向侧向力以及加减速过程中的扭矩传递，因此在轮辐的构型设计上，采用了多辐条扭曲式的流线布局，每根辐条从中心安装座位置向外缘轮辋平滑延伸，辐条截面做了渐变式的厚度处理，靠近中心座的位置截面厚度更大，能够将螺栓锁紧的预紧力均匀分散到整个轮盘结构上，避免应力集中导致的辐条根部开裂问题，延伸至轮辋连接位置时辐条宽度收窄，在保证结构强度的前提下尽可能降低非簧载质量，对于整车悬挂系统的响应速度提升有明显帮助，能够减少避震器的往复运动负载，优化路面颠簸的过滤效果。

　　轮辋部分采用了深槽式的标准乘用车轮辋构型，轮缘位置做了加厚的凸起结构，能够在轮胎充气后牢牢卡住轮胎的胎圈位置，即使在低胎压快速过弯的工况下，也能避免胎圈脱开导致的漏气风险，轮辋内侧预留了标准的气门嘴安装孔位，孔位周边做了局部加厚处理，避免安装气门嘴时的应力集中，同时轮辋的径向跳动公差控制在民用改装件的常规精度范围内，能够适配绝大多数民用子午线轮胎的安装需求，不需要额外做轮辋的打磨修正。中心安装面的设计严格遵循乘用车轮毂的安装规范，中心孔的尺寸匹配主流家用车型的轴头直径，能够保证轮毂安装后与车轴保持良好的同轴度，避免高速行驶时出现车轮抖动的问题，螺栓孔的分布采用了常见的多螺栓均布布局，孔位周边做了沉台处理，能够让轮毂螺栓的锥面与沉台紧密贴合，保证锁紧时的受力均匀，避免螺栓出现剪切应力断裂的风险。

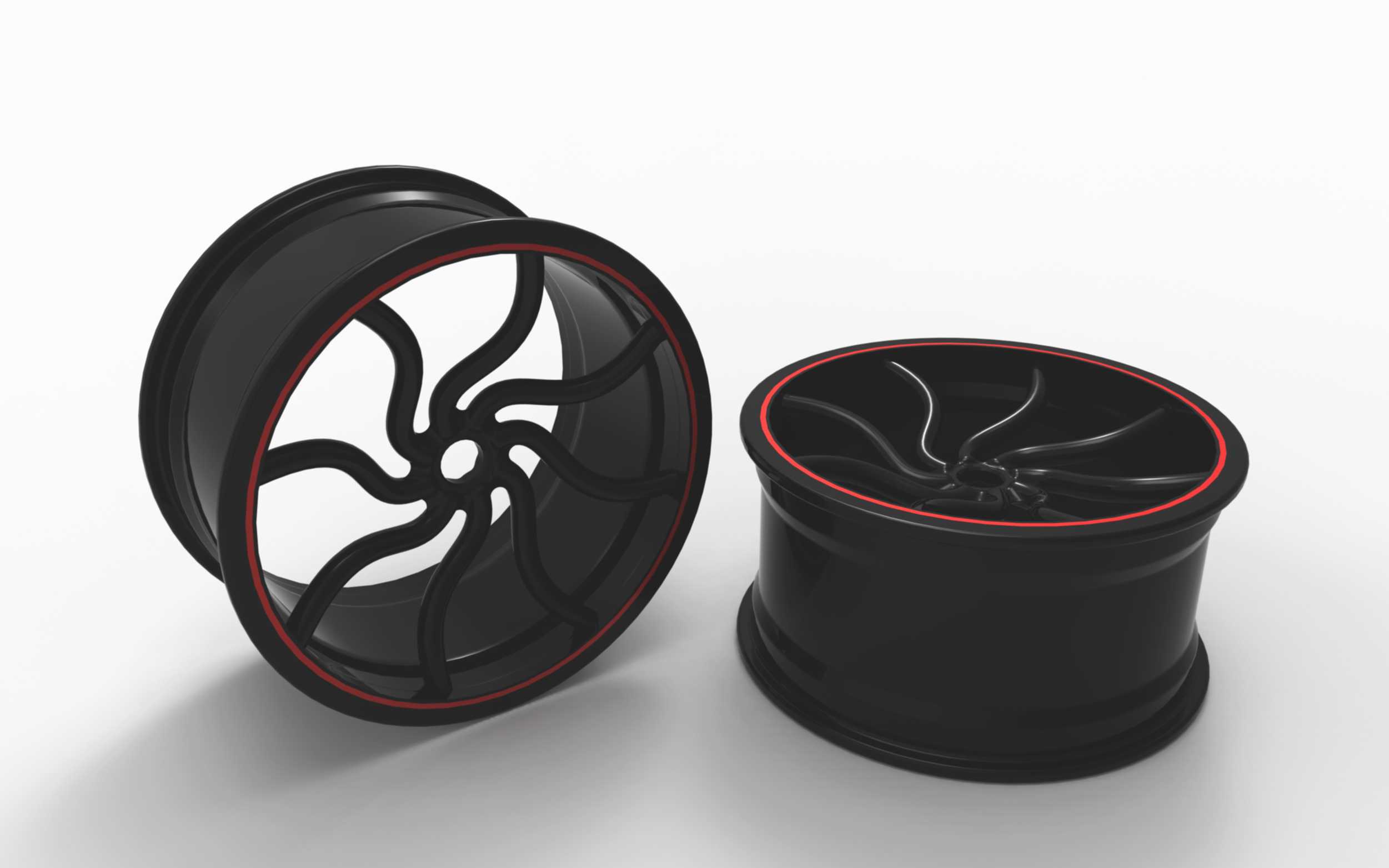

　　在安装边界的适配设计上，这款轮毂的偏距设置兼顾了轮距小幅加宽的改装需求，安装后车轮不会超出车身翼子板的覆盖范围，同时能够给内部的刹车卡钳预留足够的避让空间，即使是升级了大尺寸多活塞刹车卡钳的车型，也不会出现轮毂辐条与卡钳剐蹭的问题，不需要额外加装轮毂垫片来调整间隙，减少了安装时的额外配件成本，也避免了垫片带来的螺栓长度不足、同轴度下降的隐患。轮辐表面的流线型扭曲设计除了结构强度层面的考量，也兼顾了行驶过程中的空气导流效果，能够将行驶时的迎面气流部分导向刹车卡钳位置，帮助刹车系统带走热量，降低连续制动时的热衰减幅度，提升山路行驶或者激烈驾驶时的制动稳定性。轮辋边缘的装饰性红圈结构并非独立粘贴的装饰件，而是在轮辋加工时预留的环形凹槽，装饰层嵌入凹槽内部，不会因为高压水枪冲洗或者长期日晒出现起边脱落的问题，同时凹槽的存在也相当于在轮缘位置增加了一道环形加强筋，小幅提升了轮缘位置的抗冲击能力，在低速蹭到路沿的时候，不容易出现轮缘变形的问题。

　　从结构仿真的角度来看，这款轮毂的辐条布局在承受1.5倍额定垂直载荷的工况下，最大应力出现在辐条与中心座连接的过渡位置，应力值远低于常用铸造铝合金的屈服强度，能够满足日常道路行驶的强度要求，同时辐条之间的镂空面积足够大，除了减重之外，也能给刹车系统提供足够的散热通道，避免刹车热量堆积传导到轮毂导致的轮胎异常老化。轮辋的槽深设计符合轮胎拆装的操作要求，普通轮胎店的扒胎设备就可以完成轮胎的安装与拆卸，不需要特殊的专用工具，后期维护更换轮胎的便利性较好。中心盖的安装位置预留了标准的卡扣槽位，可以适配同尺寸的通用轮毂中心盖，用户可以根据自身需求更换不同标识的中心盖，不需要对轮毂结构做额外修改。整体结构没有多余的复杂异形曲面，无论是采用低压铸造还是锻造工艺生产，都具备较好的工艺可行性，模具脱模的角度设置合理，不会出现倒扣结构导致的脱模困难问题，量产时的成品率能够控制在合理范围内。
