窄边框电竞风格桌面液晶显示器结构设计

　　日常做桌面设备配套结构设计时，这类窄边框显示器的三维模型是工位布局、操作台人机校核环节常用的参考载体，先从实际落地的场景说起，工业控制操作台的监控工位、电竞酒店桌面排布、办公工位的设备预留、家用桌面的多屏拼接方案里，显示器都是占据视觉核心的设备，建模时首先要卡准的是安装边界的尺寸约束，不能只做外观曲面的花架子。

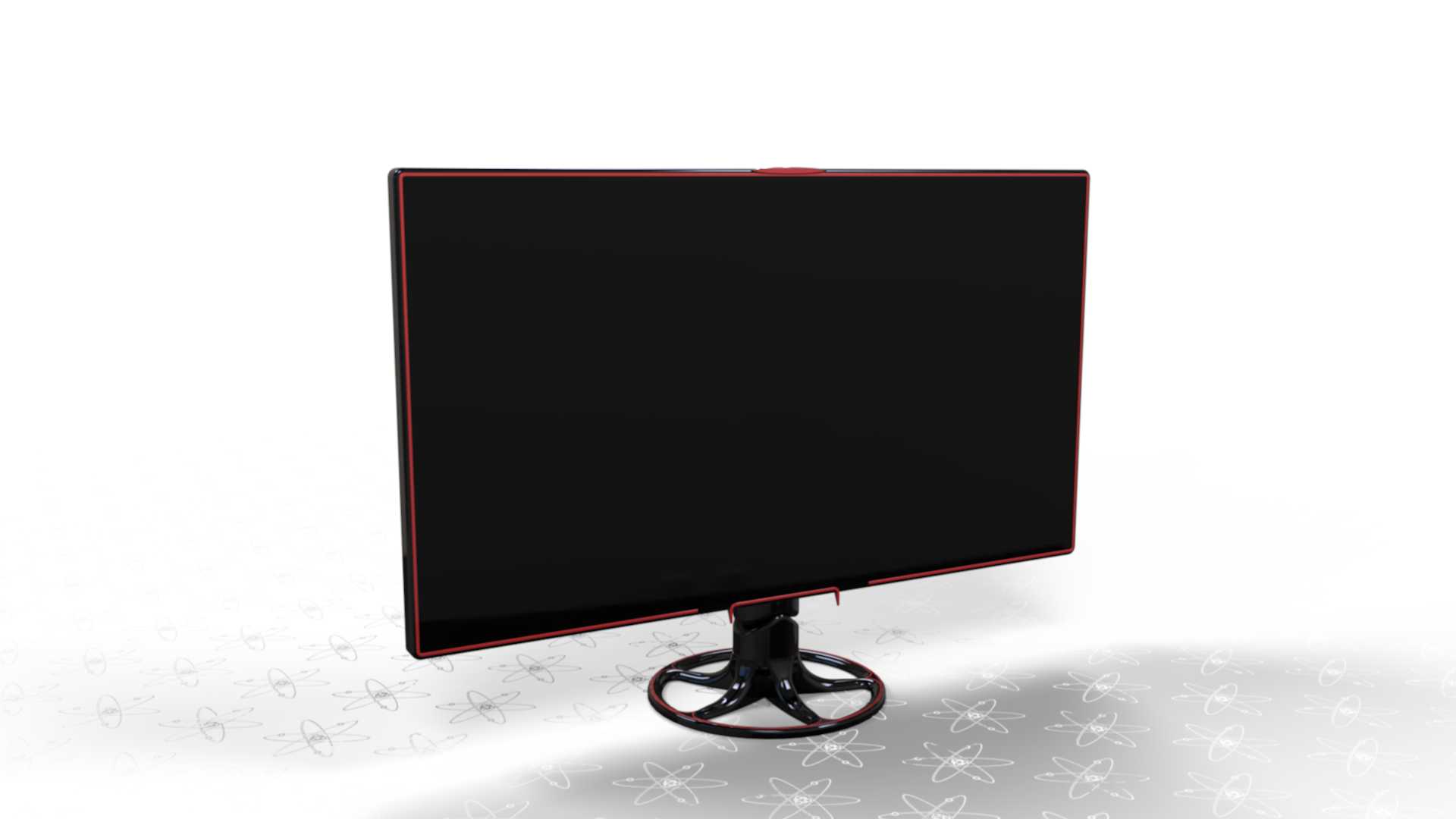

　　先拆解底座部分的设计逻辑，这款采用的是五星爪圆形底座，区别于常见的方形或者一字型底座，这种结构的核心优势是支撑稳定性，当屏幕调整到最大仰角时，整机重心不会超出底座的支撑投影范围，建模时特意把底座的支爪做了微弧上翘的处理，既避免了直角支爪容易磕碰的问题，也让底座和桌面的接触点分布更均匀，不会出现长期放置后桌面压痕集中的情况，底座中心和支架连接的位置做了隐藏式走线槽，电源线、视频线可以从支架内腔穿过从底座中心的出线口引出，不会让桌面线缆杂乱缠绕，这部分的结构间隙留了3mm的余量，兼容常规直径的HDMI、DP线材穿过，不会出现穿线时卡滞的问题。

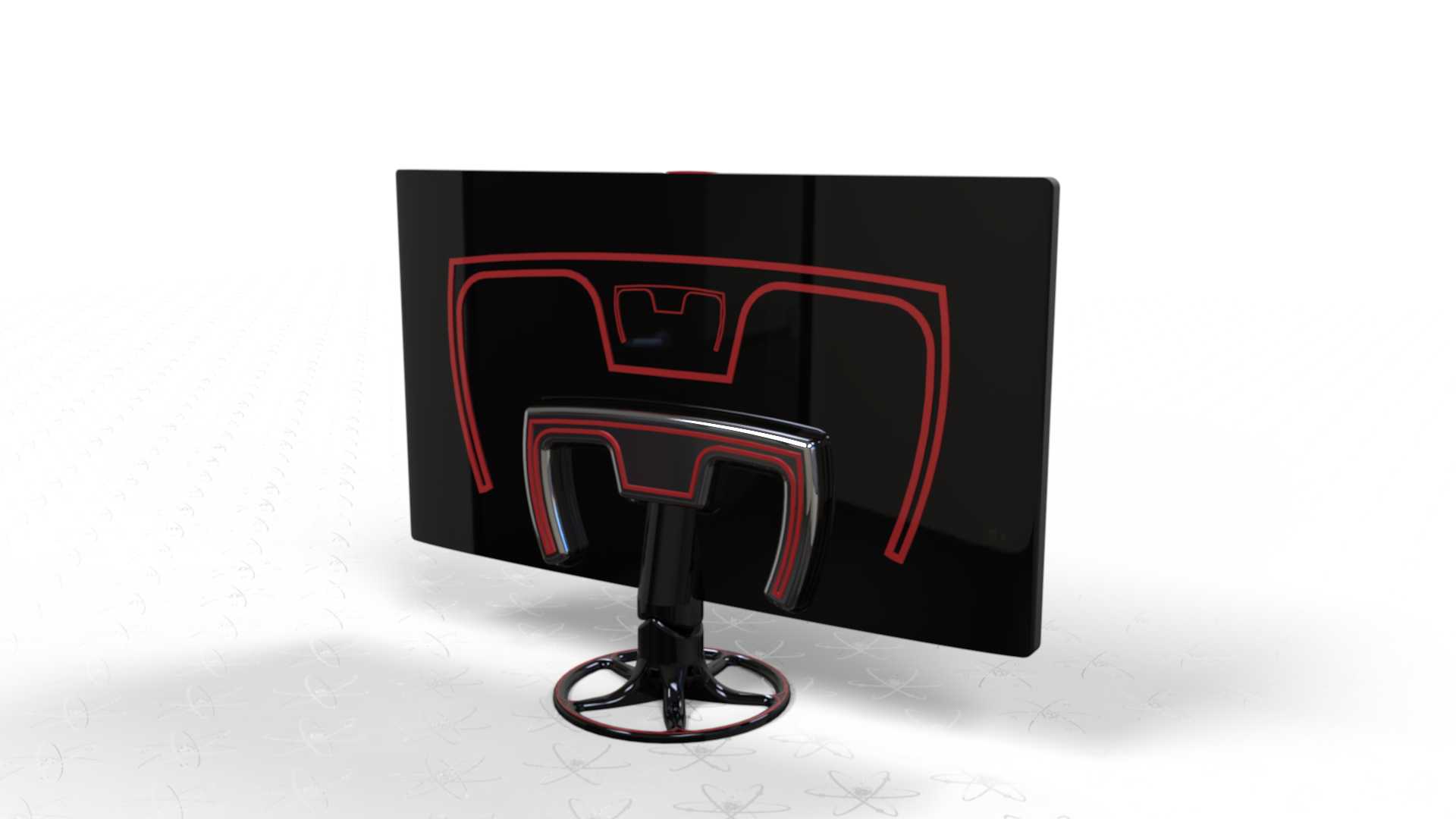

　　再看支架部分的结构，支架和屏幕连接的位置做了可调角度的铰接结构，实际建模时参考了常规显示器的俯仰调节范围，预留了-5度到20度的角度调整空间，铰接处的阻尼结构做了简化示意，实际生产中这个位置会加装阻尼转轴，保证调整角度后屏幕不会自行下坠，支架的立柱部分做了收腰造型，既减少了不必要的材料占用，也让整体视觉效果更轻薄，不会因为粗壮的支架遮挡屏幕下方的视线。

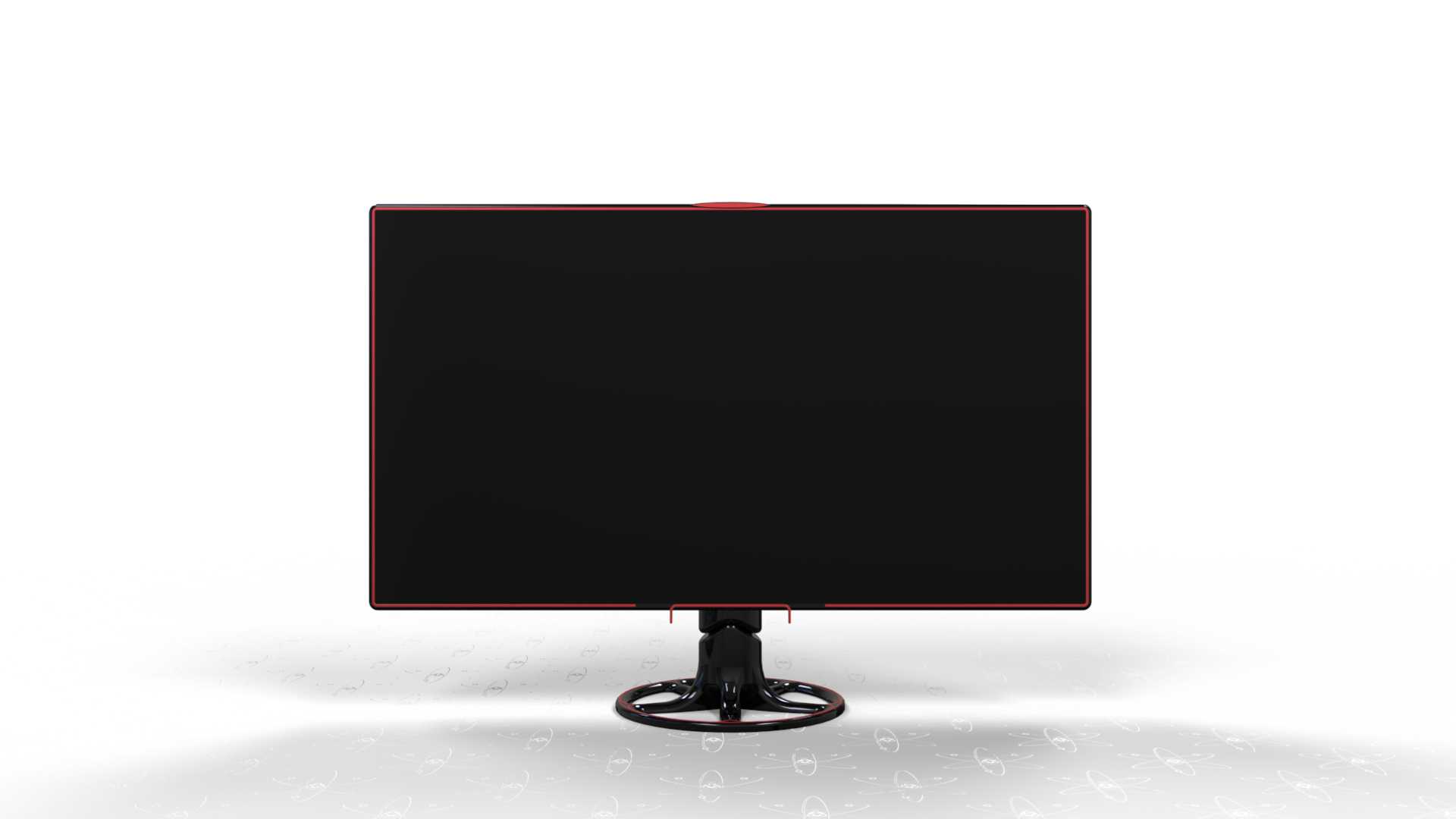

　　屏幕主体的设计上，采用了三面窄边框的处理，边框宽度控制在8mm以内，下边框因为要放置驱动板、按键模块，宽度稍宽，但也做了斜面收边处理，从正面视角看不会显得下边框过于厚重，屏幕的B面和C面的拼接处做了0.5mm的断差处理，实际装配时这个断差是为了容纳屏幕的缓冲泡棉，避免运输过程中玻璃面板和塑料边框硬接触导致碎裂，屏幕的后盖部分做了微弧的曲面过渡，不是生硬的直角平面，既提升了后盖的结构强度，也让整机的侧面线条更流畅，后盖的上方预留了散热格栅的位置，对应内部驱动板、电源板的发热区域，保证长时间高亮度工作时内部热量可以顺利散出，不会因为积热导致元器件寿命缩短。

　　从安装适配的角度说，这款显示器的支架预留了标准VESA孔位的安装位置，用户如果需要替换壁挂支架、 monitor arm 悬臂支架时，可以直接拆除原装底座和支架，通过标准孔位固定，孔位的位置做了下沉处理，安装壁挂螺丝后螺丝头不会突出后盖平面，保证壁挂时屏幕和墙面或者支架安装面贴合紧密，不会出现缝隙不均的问题。

　　实际做工位布局校核时，用这个模型可以直接导入到整体工位的装配体里，核对屏幕和键盘、操作手柄、文件架的位置关系，保证屏幕中心和使用者坐姿的视线高度平齐，避免长期使用时颈椎疲劳，在做电竞房多屏拼接方案时，这个模型的窄边框设计可以让拼接后的屏幕缝隙更小，视觉沉浸感更好，底座的尺寸也经过校核，三个同型号显示器并排摆放时，底座之间不会出现干涉，不需要额外抬高或者调整位置。

　　从结构强度的角度考虑，建模时屏幕外壳的壁厚统一设置为2.5mm，符合ABS塑料注塑的工艺要求，不会出现壁厚不均导致的注塑缩水、翘曲问题，边框的内侧做了均匀分布的卡扣位，和内框的铁件支架对应，装配时不需要过多螺丝就可以固定牢固，减少装配工序，屏幕的四个角做了R3的圆角处理，既避免了锐角磕碰的安全隐患，也提升了整机的外观质感，不会因为直角边框显得过于生硬。

　　另外在细节处理上，屏幕下边框的正面预留了指示灯和功能按键的位置，按键采用隐藏式触控设计的示意，没有突出的物理按键，让正面外观更简洁，底座的底部预留了防滑胶垫的安装位，四个胶垫分别布置在五个支爪的外端位置，和桌面接触时可以提供足够的摩擦力，避免屏幕被误碰时出现滑动移位的情况，胶垫的厚度设置为2mm，既可以缓冲放置时的冲击力，也可以弥补桌面轻微不平整带来的放置不稳问题。

　　做这类消费电子类的结构建模，最容易忽略的就是实际使用中的干涉问题，比如屏幕调整到最大俯角时，屏幕下沿会不会和支架顶部碰撞，调整到最大仰角时，后盖会不会和底座表面接触，这些细节在建模时都做了运动仿真校核，整个角度调节行程内都不会出现结构干涉，同时支架的旋转部分也预留了左右15度的调整余量，不需要挪动底座就可以小范围调整屏幕的朝向，适配不同坐姿下的观看需求。
