曲面大屏家用影音显示设备结构设计

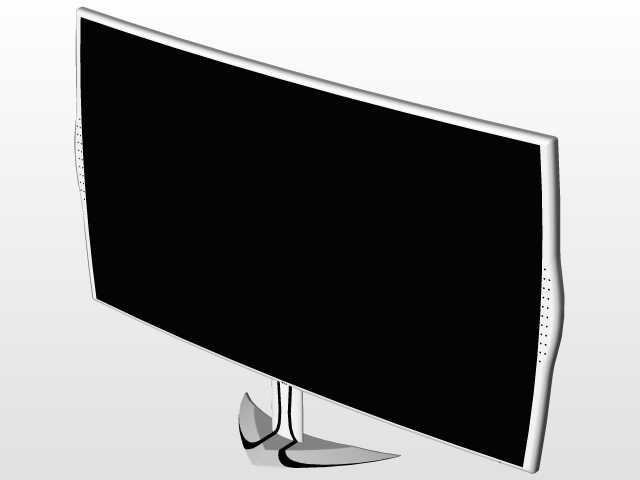

　　日常做消费电子结构设计时，曲面大屏显示设备的建模是很考验细节把控的一类项目，这类产品目前的应用场景早已不局限于传统客厅观影，不少商用展示空间、电竞体验区、小型多媒体会议室也会选用这类曲面屏设备，核心是利用屏幕的弧度贴合人眼视觉范围，减少边缘画面的畸变，提升观看时的沉浸感。做这款曲面电视的结构设计时，首先要考虑的是屏幕曲率的适配，常规家用65英寸级别的曲面屏曲率多在1500R到1800R区间，这个曲率范围能保证2.5米到3.5米的常规观看距离下，人眼到屏幕各点的视距差控制在合理范围，不会出现边缘画面拉伸变形的问题，建模时要先确定屏幕曲面的基准弧面，所有前框、背板的曲面都要和屏幕基准面保持均匀的装配间隙，间隙公差控制在0.3mm以内，避免组装后出现屏幕受压漏光的问题。

　　从功能特性来看，这类曲面大屏设备除了基础的画面显示功能，背部的接口布局、支架的承重设计、散热风道的规划都是结构设计的重点。先讲支架部分，这款模型采用的是分体式Y型底座，建模时要先核算屏幕整体的重心位置，曲面屏因为屏幕向前有弧度，整体重心会比同尺寸平面屏更靠前，所以底座的支撑脚向前延伸的长度要比平面屏底座多15%左右，保证设备放置在台面时的抗倾覆力矩符合安全标准，底座和屏幕背板的连接柱要做加强筋结构，连接螺丝柱的埋入深度不低于8mm，避免长期使用后出现连接松动、屏幕前倾的问题。屏幕背板的设计要兼顾散热和结构强度，背部的散热格栅位置要对应内部主板、电源板、背光模组的发热区域，格栅的开孔率控制在30%左右，既要保证空气流通带走热量，又不能让背板的结构强度下降太多，背板的壁厚常规设置为2.5mm，在对应壁挂孔的位置要做局部加厚到4mm，壁挂孔的孔距要符合通用的VESA壁挂标准，适配市面上常规的电视挂架，安装边界上，壁挂时要保证屏幕背部离墙面的距离不小于50mm，给散热和线材插接留出足够空间。

　　前框的设计要尽量做窄边框处理，窄边框结构的难点在于屏幕的固定方式，不能用传统的全包边压合结构，不然边框宽度很难控制在5mm以内，建模时采用侧边卡扣加底部承托的固定方式，屏幕底部的承托边宽度设置为8mm，刚好承住屏幕的重量，左右和上边框用均匀分布的塑料卡扣固定屏幕，卡扣的间距控制在120mm左右，每个卡扣的扣合量设置为0.8mm，既保证屏幕固定牢固不会晃动，又不会因为扣合量过大导致屏幕边框受力不均出现亮边。接口区域设计在屏幕背部的右侧下方位置，这个位置符合大多数用户的接线习惯，常用的HDMI接口、USB接口要做下沉式设计，接口端面比背板外表面低2mm，避免插接线材时插头突出过多影响壁挂安装，同时接口区域要做独立的小盖板结构，不用接线时可以盖上盖板保持背部外观整洁。

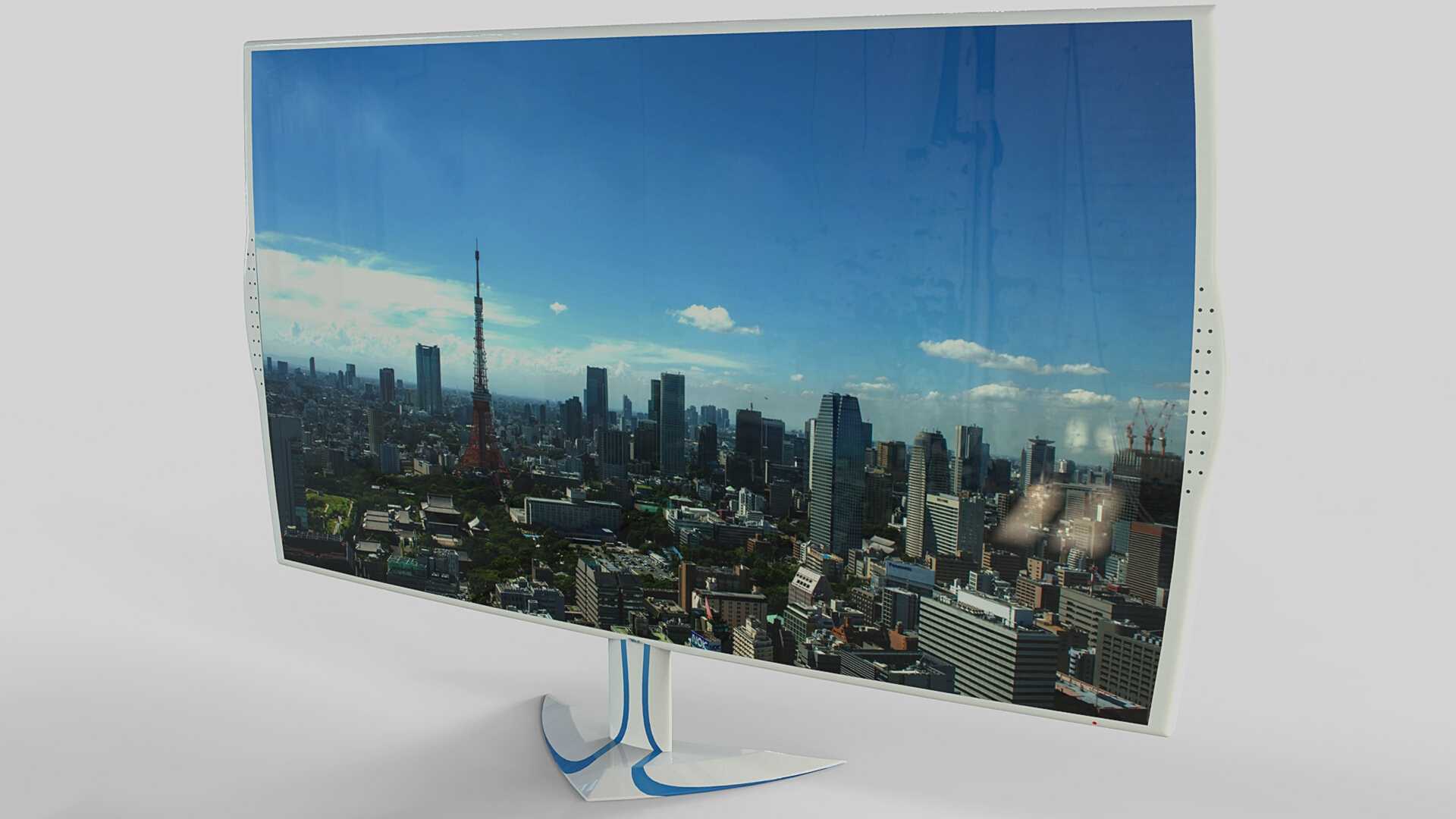

　　实际建模过程中，屏幕的曲面过渡是最容易出问题的部分，不能简单用单一半径的弧面直接拉伸成型，要考虑屏幕边缘的R角过渡，屏幕四个角的曲面要和主弧面做G2连续，不然渲染出来的屏幕边缘会有明显的折痕，和实际产品的质感不符。另外屏幕表面的显示区域要做独立的面分层，方便后续赋予不同的材质，模拟屏幕点亮和息屏的不同状态，支架和底座的连接处要做隐藏式走线孔，电源线和信号线可以从支架内部穿过，避免线材外露影响外观，走线孔的边缘要做R2的圆角处理，防止穿线时刮伤线材外皮。

　　从安装适配的角度来说，这款曲面电视的台面放置要求是支撑台面的平面度误差不超过2mm，不然会导致底座受力不均，长期使用可能出现底座变形的问题，如果是壁挂安装，挂架的承重能力要不低于屏幕整体重量的2倍，墙面要为实心承重墙或者做了加强的轻钢龙骨墙，膨胀螺丝的打入深度不低于60mm，保证安装牢固。设备运行时的散热风道是从背部下侧进风，经过内部发热元件后从背部上侧的格栅出风，所以建模时要注意内部的元器件布局不要阻挡风道，主板和电源板要和背光模组之间留出10mm的空气夹层，避免热量堆积影响元器件使用寿命。

　　很多新手做这类显示设备建模时，容易忽略屏幕和边框之间的缓冲层结构，实际产品中屏幕和前框之间会有一圈0.5mm厚的EVA缓冲泡棉，建模时要把这个泡棉的装配间隙预留出来，不然组装时屏幕会直接和硬塑料边框接触，运输过程中的震动很容易导致屏幕碎裂。另外底座的底部要预留防滑胶垫的安装位，四个支撑脚的胶垫厚度设置为2mm，胶垫的邵氏硬度控制在40度左右，既可以起到防滑作用，又能轻微弥补台面的不平整，避免设备放置时出现晃动。整体建模完成后要做干涉检查，重点检查屏幕和前框、背板的装配间隙，支架连接柱和内部元器件的间隙，保证所有活动和固定部件之间都没有干涉，符合实际生产的装配要求。
