直板触控智能手机外观结构三维数模

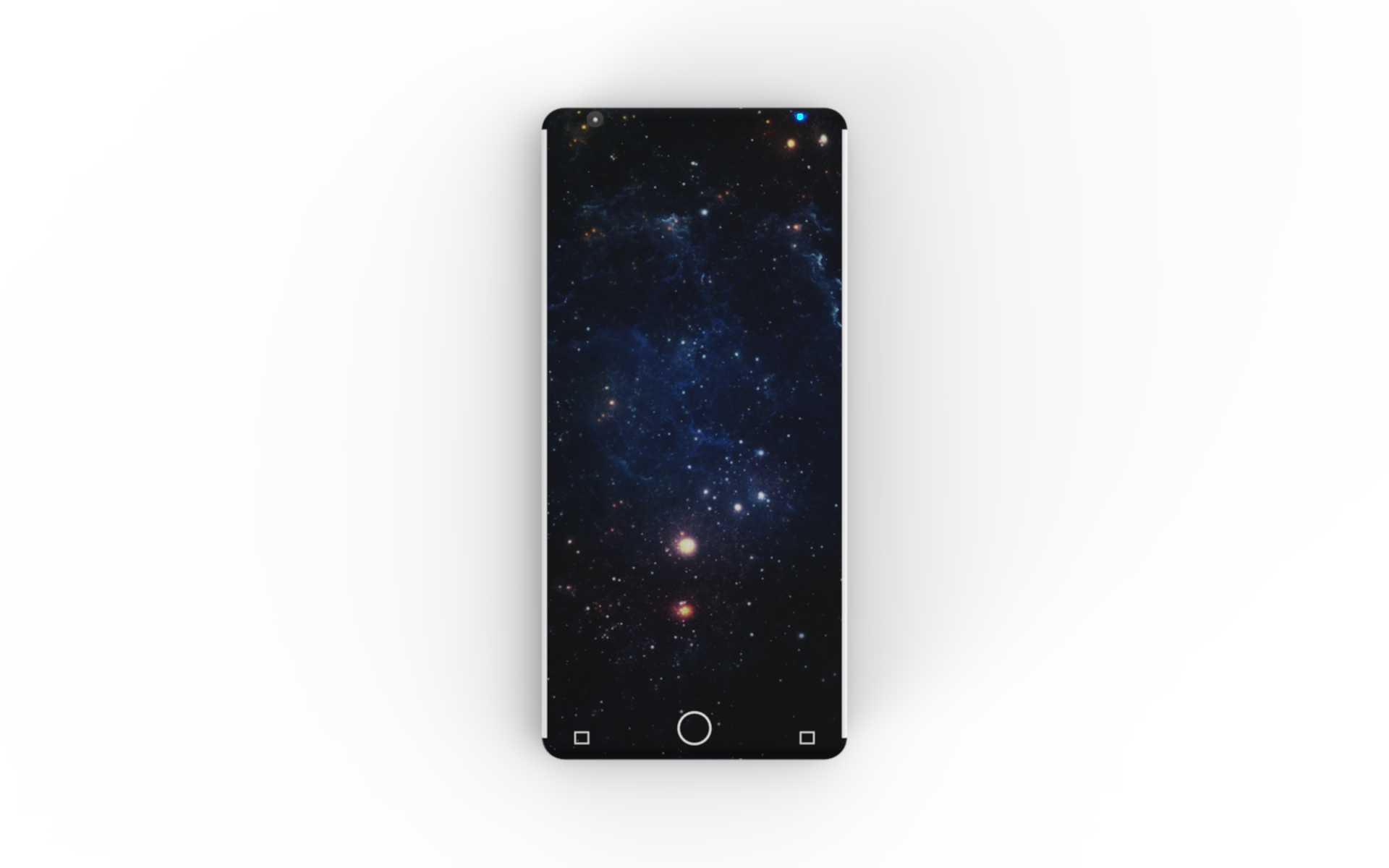

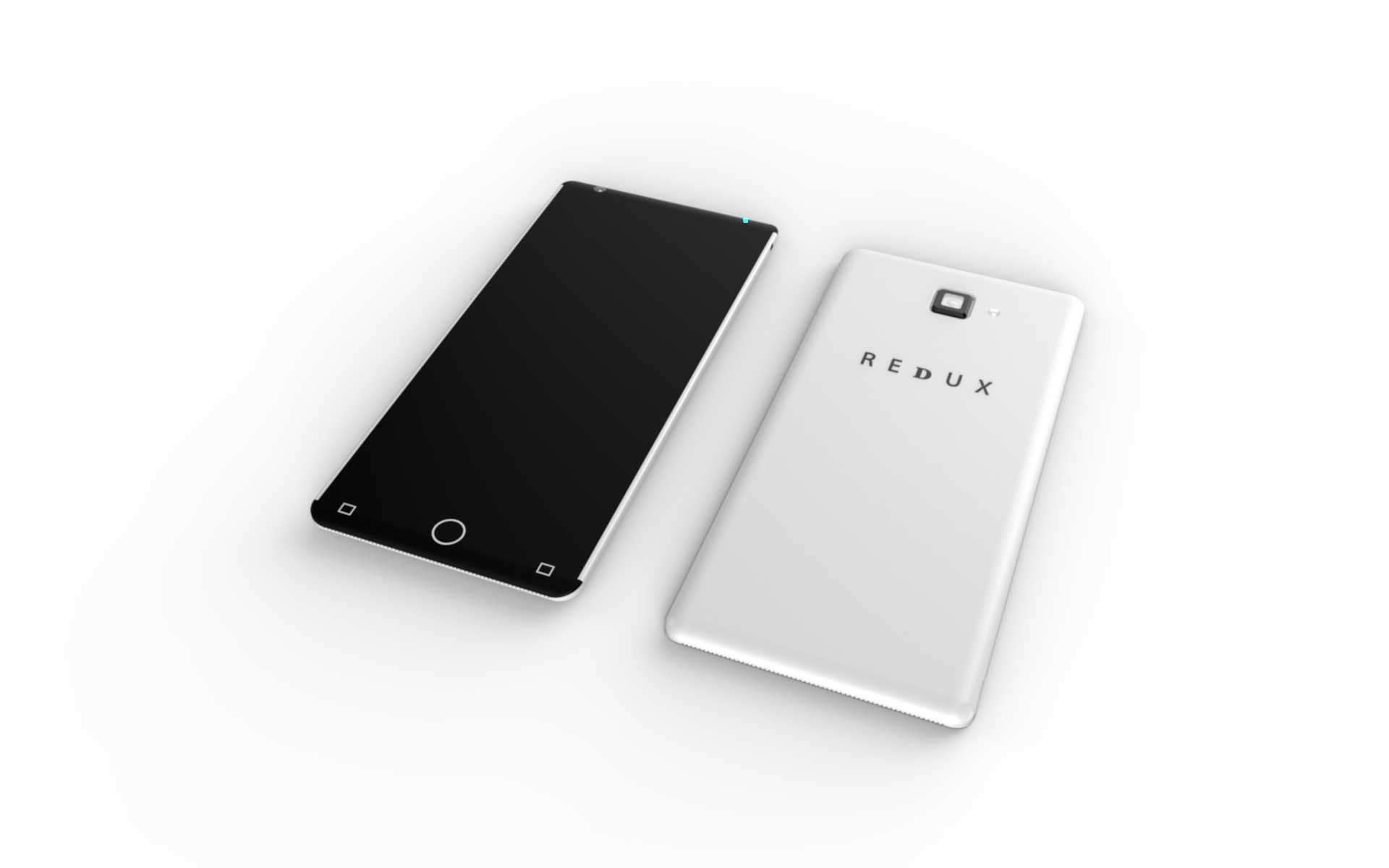

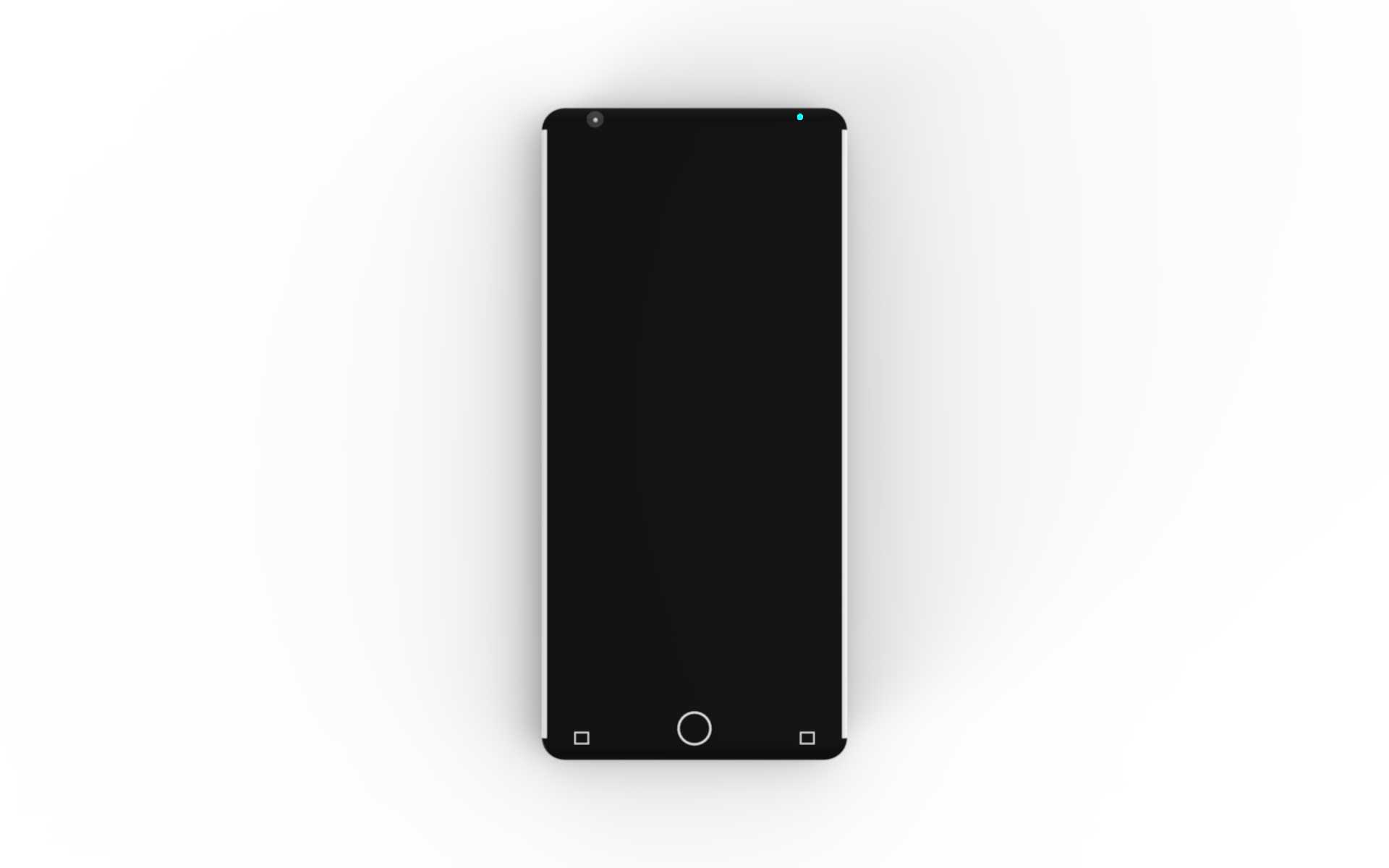

　　这款直板触控移动终端的三维结构设计，围绕日常手持使用的核心场景展开，在结构布局上充分考量单手握持的操作边界，整机采用一体化直板造型，正面覆盖全贴合触控显示面板，面板下方设置圆形实体触控按键，面板边角做小弧度R角过渡，避免握持时的硌手感，同时兼顾跌落时的应力分散效果。背面采用哑光质感的一体式后盖设计，后置摄像头模组布置于后盖靠上的居中位置，摄像头周边做微凸的台阶结构，既可以保护镜头镜片不被桌面刮擦，也能在平放时避免整机出现翘动问题，后盖表面印刷品牌标识，标识位置处于手持时的视觉舒适区，不会被手指握持区域遮挡。从结构设计的思路来看，整机的中框采用窄边设计，在控制整机宽度的前提下最大化预留显示区域的尺寸，

　　中框侧边预留按键安装位与接口开孔位置，顶部与底部的弧度处理贴合手掌虎口的接触曲面，长时间握持不会产生明显的压痕。整机的尺寸边界控制在常规单手握持的适配范围内，宽度控制在70-75mm区间，厚度控制在8-10mm区间，重量分布向整机中心偏移，避免头重脚轻的握持失衡问题。在实际应用场景中，这类终端结构可用于消费电子领域的产品外观验证、结构手板制作前的装配干涉检查，也可作为周边配件设计的基准参考模型，比如保护壳、贴膜、桌面支架等配件的设计，都可以基于该数模提取外形曲面与开孔位置，减少逆向扫描的工作量。从功能特性的结构匹配来看，正面的触控区域覆盖整机正面90%以上的面积，满足全屏触控操作的交互需求，底部的圆形按键集成返回与主页功能，

　　按键周边做微凸的触感提示，盲操作时可以快速定位按键位置。背面的摄像头模组预留镜片、闪光灯的安装台阶，台阶高度控制在0.8-1.2mm区间，既满足镜头的焦距避让要求，也不会因为凸起过高导致后盖磨损加剧。中框的侧边按键采用分体式结构设计，按键与中框之间预留0.1-0.15mm的装配间隙，避免按键卡滞，同时在按键内侧设置定位柱，与内部主板的弹片位置精准对应，保证按键按压的触发手感一致性。在安装边界的考量上，整机内部的堆叠空间按照常规智能手机的元器件布局预留，主板区域布置于整机靠上位置，电池区域占据整机中部的主要空间，底部预留扬声器、充电接口与麦克风的安装位，各个元器件之间的安全间隙按照消费电子的安规要求预留，

　　避免元器件之间的电磁干扰与装配干涉。外形曲面的过渡采用G2连续的曲面构建，保证外观面的顺滑度，不会出现曲面接痕导致的外观瑕疵，后盖与中框的配合采用卡扣加粘接的组合固定方式，卡扣位置均匀分布在中框四周，保证配合间隙的均匀性，粘接区域的宽度控制在2-3mm区间，既保证粘接强度，也不会因为粘接区域过宽导致拆机难度提升。从结构设计的细节处理来看，整机的四个边角做了大弧度的曲面过渡，跌落时可以通过曲面分散冲击力，降低屏幕碎裂的风险，正面面板与中框的配合处做0.2mm的台阶差，避免面板边缘直接接触碰撞面。背面的摄像头镜片采用高出后盖的设计，镜片周边做倒角处理，避免尖锐边角磕碰碎裂。所有的开孔位置都做了内侧的倒角处理，避免开孔处的应力集中导致壳体开裂，同时开孔的尺寸与对应配件的尺寸做公差匹配，保证充电接口、耳机孔等位置的配件插拔顺畅。
