直板全面屏智能手机整机结构三维设计

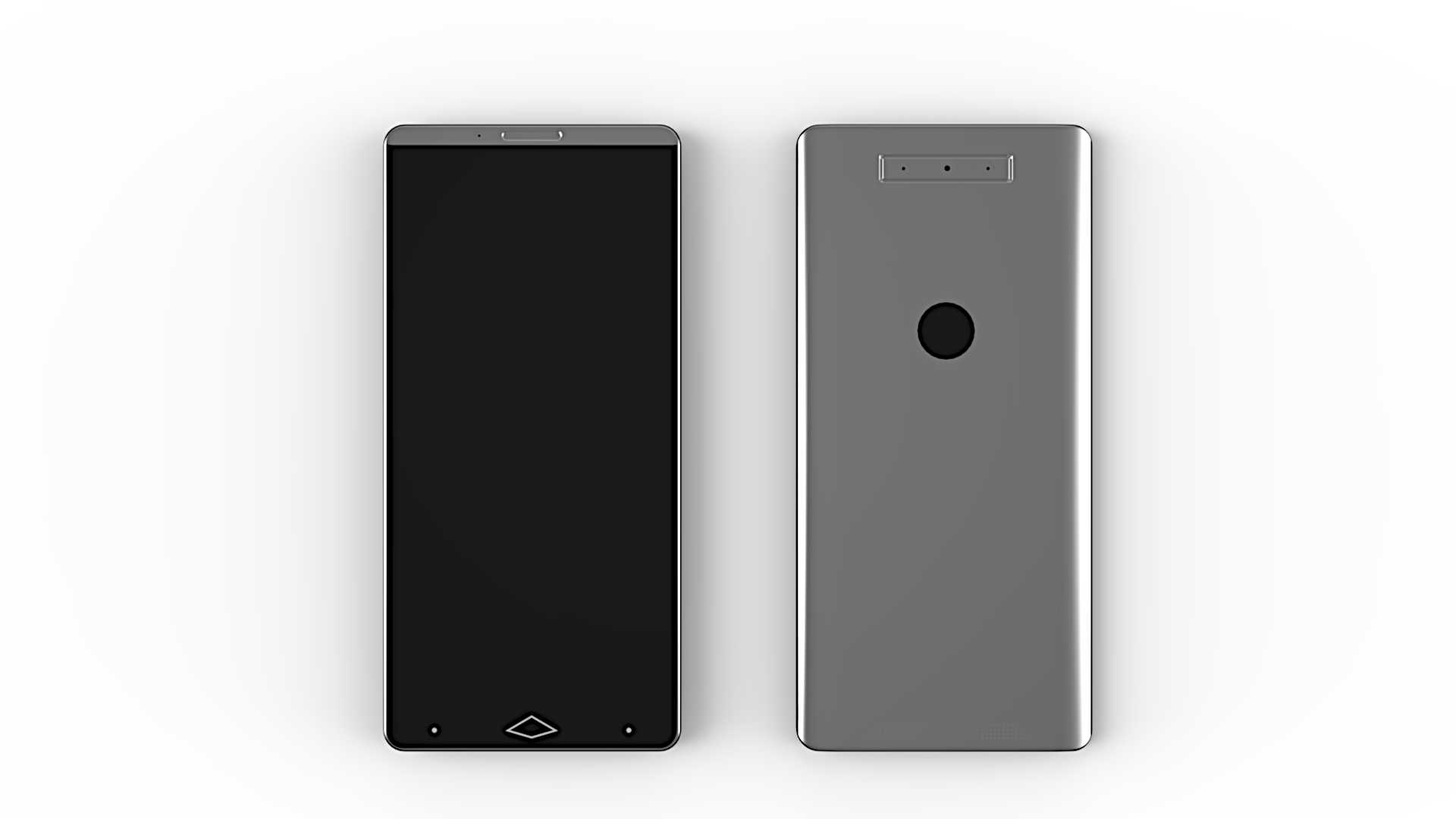

　　做消费电子结构设计快十二年，经手的直板手机整机项目少说也有四十多款，这次的直板全面屏机型结构方案，是针对中端大众市场做的平衡型设计，没有堆砌华而不实的特殊结构，所有细节都围绕量产可行性、日常使用可靠性、握持手感优化三个核心方向落地。先从实际使用场景倒推设计逻辑，日常通勤单手握持是最高频的使用状态，所以整机宽度严格控制在72mm以内，厚度压到7.8mm，中框采用微弧过渡处理，边缘做0.3mm的R角倒角，避免直角硌手的问题，整机重量控制在185g上下，长时间握持刷取内容、接打电话也不会有明显的坠手感。机身正面采用窄边框全面屏方案，下巴区域宽度收窄到4.2mm，额头区域集成前置摄像头、听筒防尘网、光线距离传感器的集成模组，

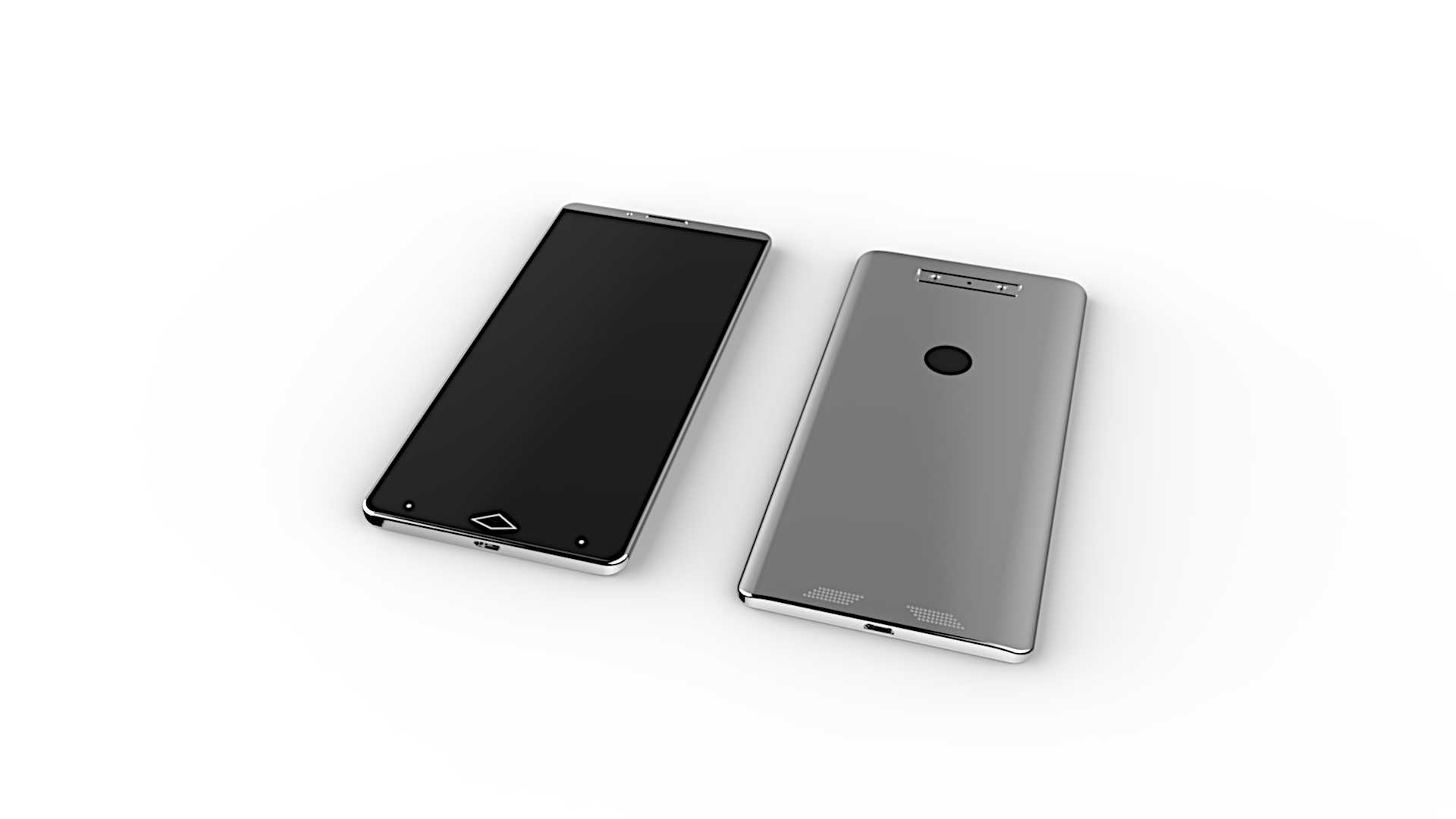

　　所有开孔都做居中对齐处理，既保证正面视觉的整洁度，也避免传感器位置偏移导致的光线检测、通话收音偏差问题。屏幕与中框的配合采用点胶加泡棉缓冲的双层固定结构，泡棉压缩量控制在0.25mm，既可以抵消日常跌落时的屏幕冲击，也能避免点胶溢出影响外观的问题，屏幕四周的塑胶支撑筋厚度做到0.8mm，保证屏幕装配后的平面度，不会出现局部翘曲导致的触控失灵问题。机身背部采用一体化曲面后盖设计，后置单摄像头模组布置在背部上方居中位置，摄像头装饰圈高出后盖表面0.6mm，周围做一圈0.1mm的微凸防护边，日常平放在桌面时不会直接摩擦摄像头镜片，避免镜片刮花影响成像质量。指纹识别模块布置在摄像头正下方，识别区域的凹陷深度控制在0.2mm，

　　手指触摸时可以快速定位，不需要刻意寻找识别位置，识别模块与后盖的配合间隙控制在0.05mm以内，既不会出现卡滞问题，也能避免灰尘进入机身内部。中框部分的按键布局完全贴合单手握持的操作逻辑，音量键布置在机身左侧，距离顶部边缘58mm，电源键布置在机身右侧对应位置，按键表面做细微的防滑纹理处理，按键的按压行程控制在0.3mm，按压力度设置在1.8N，反馈清晰不会出现软塌感。机身底部从左到右依次布置扬声器出音孔、Type-C充电接口、麦克风拾音孔、主天线断点，所有开孔都做同轴度校验，Type-C接口的插拔寿命按10000次标准设计，接口周围的塑胶支撑结构厚度做到1.2mm，避免反复插拔导致的接口松动问题，麦克风拾音孔内部设置防尘网，

　　阻挡日常使用中的灰尘、汗液进入机身。机身顶部布置副麦克风开孔与红外发射窗口，满足通话降噪与家电遥控的功能需求，中框的四个边角都内置缓冲胶塞，跌落时可以通过胶塞的形变吸收大部分冲击能量，降低屏幕、后盖碎裂的概率。内部结构堆叠方面，主板采用L型布局，避开电池区域最大化利用机身内部空间，电池采用内置锂聚合物电池，容量做到4200mAh，电池与中框之间粘贴0.1mm厚的石墨散热片，将处理器、充电芯片工作时产生的热量快速传导到中框均匀散出，避免局部过热导致的降频问题。摄像头模组采用FPC软板连接主板，模组周围设置泡棉压紧结构，避免日常使用中摄像头晃动导致的对焦异响，听筒、扬声器都采用密封胶圈固定，提升音腔密闭性，保证外放音质与通话音量。所有内部卡扣的扣合量都控制在0.4mm，既保证装配后的结构牢固度，也方便售后维修时的拆解，不会出现拆壳时卡扣断裂的问题。天线部分采用中框断点式设计，主副天线分别布置在机身底部与顶部，天线区域的塑胶件采用纳米注塑工艺与金属中框结合，保证天线信号的溢出效率，手握时不会出现明显的信号衰减问题，满足日常通话、移动网络连接的使用需求。整个结构方案所有的配合公差、壁厚设计都完全符合量产注塑、组装的工艺要求，没有出现倒扣、壁厚不均导致的注塑缺陷风险，不管是做结构方案参考，还是拆解学习消费电子堆叠逻辑，都有很强的实际参考价值。
