塔塔汽车品牌标识立体结构设计

　　在整车外饰件的设计开发流程中，车头品牌标识是兼具品牌识别、外观装饰与安装适配要求的关键零部件，本次完成的塔塔汽车品牌标识立体结构，完全围绕量产装车的实际工程需求展开设计，覆盖从外观曲面到安装边界的全维度结构考量。从实际装车场景来看，该标识主要装配于乘用车、商用车的前进气格栅中部、尾门中央位置，部分车型也会将同结构标识适配于方向盘中央装饰盖、轮毂中心盖等区域，是用户视觉接触频次最高的外饰标识部件，其曲面精度、表面质感、安装匹配度直接影响整车的外观精致度评价。

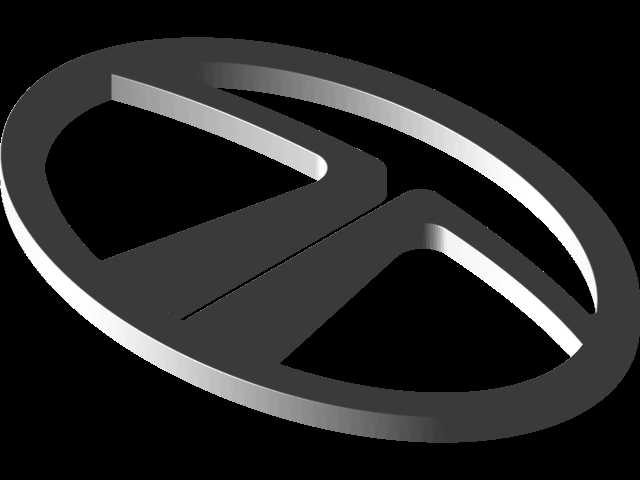

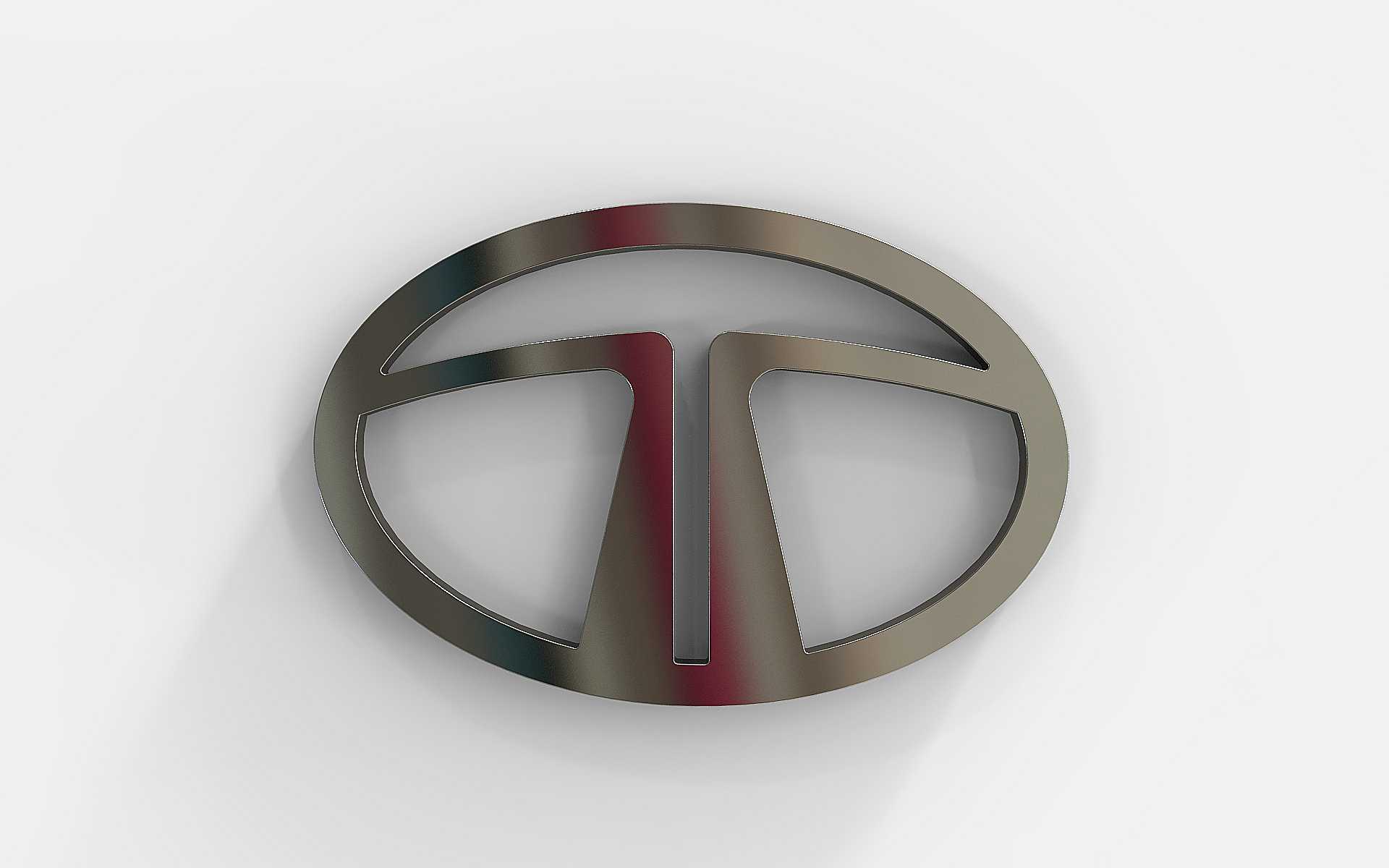

　　设计过程中首先梳理了标识的识别特征约束：整体外轮廓为横向椭圆造型，内部由对称的T型结构与椭圆环衔接构成核心识别符号，所有曲面过渡均采用G2连续的曲率处理，避免金属质感表面出现光影断层——这一点在做金属质感渲染验证时尤为关键，若曲面连续性不足，镀铬或金属拉丝表面会出现明显的光影折痕，破坏标识的精致感。结构上采用整体式中空设计，椭圆环与内部T型结构的壁厚统一控制在2.5mm，既满足注塑成型时的熔体流动均匀性要求，避免出现缩痕、缺胶等成型缺陷，也能控制零件整体重量，单块标识的重量控制在120g以内，降低对安装基座的载荷要求。

　　安装边界的适配是这类标识设计的核心难点，本次设计将标识背部的安装结构做了通用化处理：背部预留3个均匀分布的卡扣安装位，卡扣间距符合主流车型格栅安装点的通用尺寸规范，同时预留0.8mm厚度的3M背胶粘贴区域，可同时满足卡扣卡接+背胶粘贴的双重固定需求，适配不同车型的安装工艺要求。标识的正面投影横向尺寸为120mm，纵向高度为80mm，整体凸起高度为12mm，这个尺寸边界既保证了车头视角下的识别距离——在5米距离内可清晰识别品牌标识，也不会因为凸起过高增加行车过程中的风阻，同时满足行人碰撞保护的相关要求，凸起边缘全部做R1.2mm的圆角处理，避免尖锐棱角在碰撞过程中对行人造成额外伤害。

　　从功能特性来看，该标识的结构设计充分考虑了户外使用的耐候性要求：外表面的曲面做了0.3°的微小拔模斜度，便于雨水、灰尘顺着曲面自然滑落，减少积灰留痕的概率；结构上无封闭的积水空腔，所有衔接缝隙均做了导流斜面处理，避免洗车或雨天时出现积水存垢的问题。针对不同的表面处理工艺，结构上也做了适配：若采用ABS基材镀铬工艺，壁厚均匀性可保证镀铬层的附着均匀性，避免出现镀铬层色差、露底等问题；若采用金属材质压铸成型，均匀的壁厚也可减少压铸过程中的气孔、变形缺陷，降低后续抛光、表面处理的加工难度。

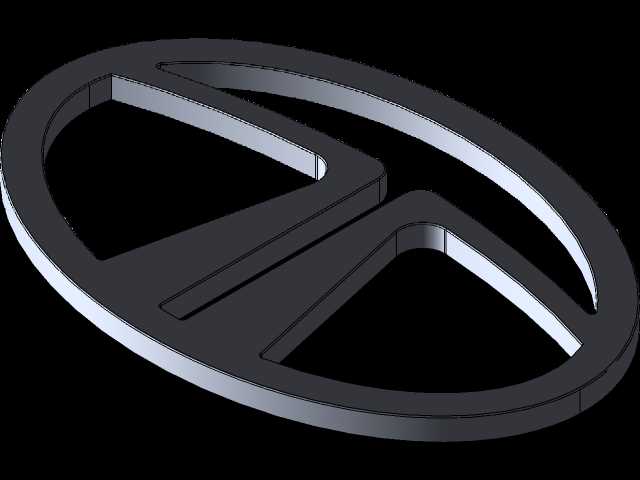

　　在建模过程中，首先绘制椭圆外轮廓的基准曲线，再搭建内部T型结构的控制线，所有曲面均采用四边面构建，避免出现三角面导致的曲面畸变，曲面完成后通过曲率分析工具反复校验曲面的光顺度，调整控制点位置确保所有反射线连续无断点。背部的安装结构与标识主体采用一体化建模，卡扣的卡接量控制在1.2mm，既保证安装后的卡接牢固度，不会在车辆行驶振动过程中出现松脱异响，也能满足售后拆卸时的操作空间要求，不会因为卡接过紧导致拆卸时损坏格栅或标识本身。针对不同车型的适配需求，该结构可通过参数化调整整体缩放比例，在保持识别特征不变的前提下，快速适配不同安装位置的尺寸要求，比如缩放至60mm横向尺寸即可适配方向盘中央盖的安装需求，缩放至45mm即可适配轮毂中心盖的安装需求，无需重新构建核心曲面，大幅提升同系列标识的衍生设计效率。

　　实际工程验证阶段，该结构的数字模型可直接导入模流分析软件，验证注塑过程中的熔接痕位置、翘曲变形量，通过提前调整壁厚分布与浇口位置，将成型后的翘曲变形量控制在0.2mm以内，保证装配后与安装基座的贴合间隙均匀，无明显段差。同时模型的曲面数据可直接用于后续的工装夹具设计，为表面处理、装配检测环节提供精准的数模基准，减少后续生产环节的尺寸匹配问题。
