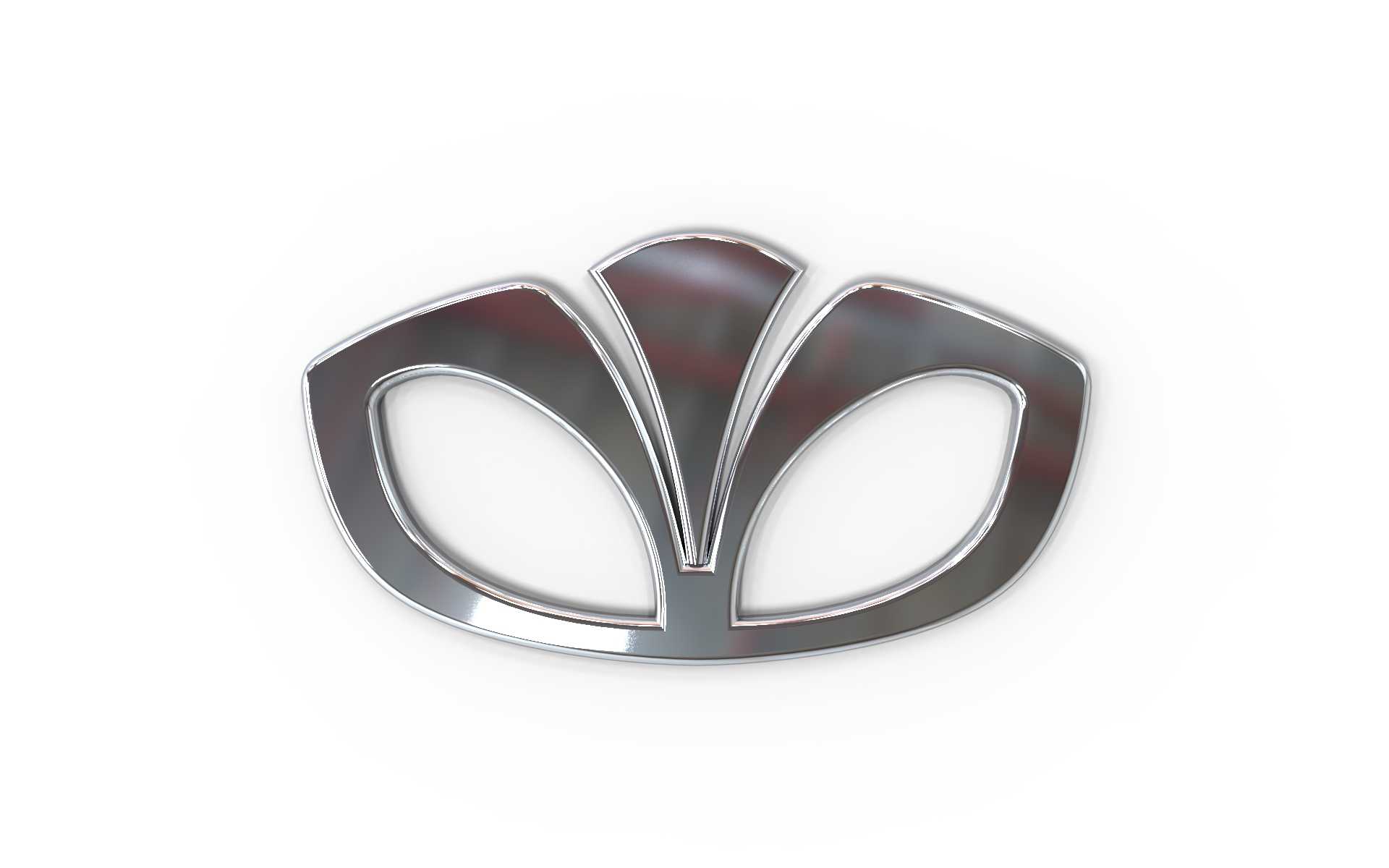

大宇品牌汽车金属车标三维结构设计

　　作为整车外饰标识系统的核心组成部件，这款车标结构的三维建模完全围绕量产装车的实际工程需求展开，没有多余的装饰性冗余设计。从实际装车场景来看，这类车标主要布置在车辆前脸进气格栅中央、尾门居中位置，部分车型也会将同系列标识布置在轮毂盖、方向盘中央装饰区域，承担品牌识别、外饰视觉点缀的核心作用，同时需要满足整车全生命周期的使用可靠性要求。

　　建模过程中首先考虑的是安装边界的适配性，车标背部预留的定位卡扣安装位，完全匹配主流乘用车外饰件的安装孔位标准，安装面做了0.8mm的内凹沉台设计，能够适配3M双面胶粘贴+卡扣卡接的双重固定方案，既保证安装后与车身曲面的贴合度，避免高速行驶时气流灌入导致的标识脱落问题，也能抵消车身钣金焊接公差带来的装配间隙不均问题。标识的整体外轮廓做了连续的圆角过渡，最外侧棱边做了R0.3mm的倒钝处理，既避免装车后尖锐棱边造成的人员磕碰风险，也满足外饰件突出量的法规要求，不会因为棱边过于尖锐无法通过整车外饰安全校验。

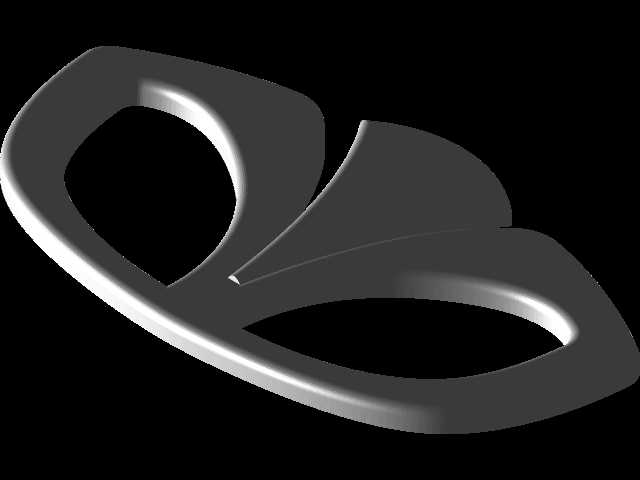

　　从曲面设计思路来看，整个标识的外表面采用了分层曲面构建逻辑，最外层的金属质感面做了1.2°的微小外凸弧面，模拟金属镀铬件的光影反射效果，相邻的三个叶瓣结构之间的V型分隔槽做了等宽0.6mm的内凹处理，槽底做了R0.2mm的圆角过渡，既保证视觉上的线条锐利感，也能避免积灰、积水导致的镀铬层腐蚀问题。整个标识的厚度控制在4.2mm，不会因为过厚导致外饰突出量超标，也不会因为过薄导致注塑成型时出现缩痕、翘曲等工艺缺陷。

　　结构设计上充分考虑了不同工艺的实现需求，如果采用ABS基材镀铬的工艺方案，模型的壁厚均匀控制在1.8mm，背部做了均匀分布的0.8mm厚度加强筋，筋位间距控制在12mm，既保证整个标识的结构强度，按压时不会出现明显的形变塌陷，也能避免注塑过程中因为壁厚不均导致的表面缩印。如果采用金属压铸成型的方案，模型的拔模斜度统一设置为1.5°，所有内部筋位都做了对应的拔模处理，不需要后期额外修改就能直接开模生产，压铸后的标识边缘飞边宽度可以控制在0.1mm以内，减少后续抛光打磨的工作量。

　　实际使用场景中，这类车标需要面对-40℃到85℃的环境温度变化，还要耐受洗车高压水枪冲击、紫外线老化、酸碱雨水腐蚀等考验，建模时特意将标识的安装贴合面做了整圈的0.3mm高密封唇边设计，安装后唇边会被双面胶压紧，在标识和车身钣金之间形成连续的密封带，避免水汽进入卡扣位置导致的钣金锈蚀问题。标识表面的曲面曲率经过反复调整，在常规的人眼观察距离（1米到5米）下，三个叶瓣的视觉重量完全均衡，不会因为曲面曲率偏差导致某个叶瓣看起来过宽或者过窄，保证品牌标识的视觉识别准确性。

　　在细节处理上，三个叶瓣的交汇中心位置做了直径2mm的圆弧过渡，避免尖角位置的应力集中，不管是注塑件还是压铸件，这个位置都不会因为应力集中出现开裂问题。标识的背部安装卡扣位置做了局部加厚处理，加厚区域做了渐变过渡，不会出现壁厚突变导致的表面外观缺陷。整个模型的曲面全部采用G2连续过渡，没有出现曲面褶皱、曲率突变的问题，不管是用于后期的渲染效果图制作，还是直接导入开模软件进行模具设计，都不需要进行额外的曲面修复工作，能够直接对接后续的工程开发流程。

　　从装配兼容性来看，这款车标的安装孔位间距适配市面上绝大多数A级、B级乘用车的格栅安装位，只需要调整背部卡扣的具体尺寸，就可以快速适配不同车型的安装需求，不需要重新调整外表面的曲面造型，能够大幅缩短同系列不同车型的标识开发周期。标识的整体重量控制在18g左右，不管是粘贴在塑料格栅上还是金属尾门上，都不会因为长期震动导致标识脱落，也不会增加过多的整车整备质量。
