标致品牌站立雄狮汽车标识立体结构设计

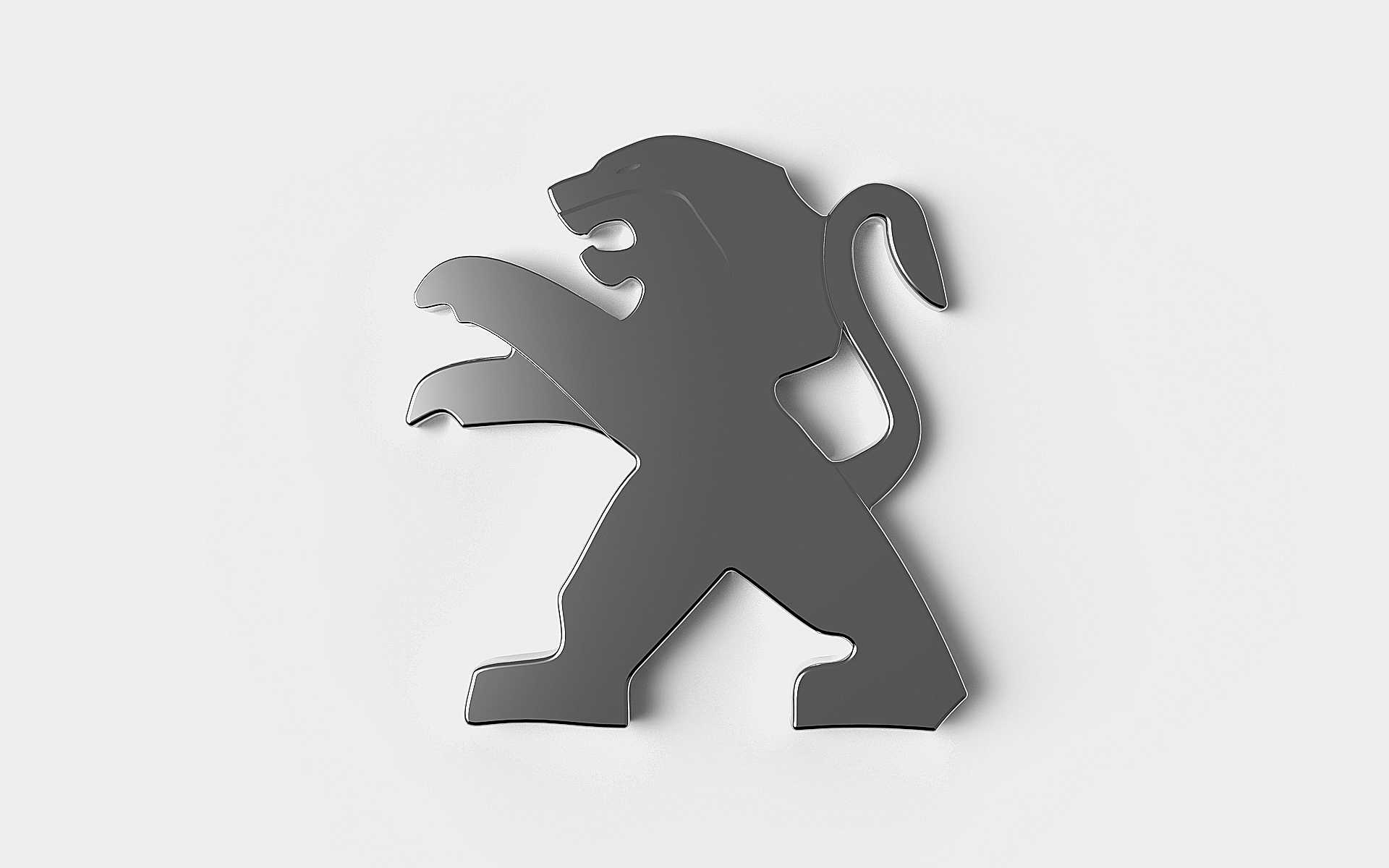

　　作为常年对接汽车外饰件结构开发的三维工程师，接触品牌标识类结构件的建模需求时，首先要锚定的是标识在整车外饰体系里的安装场景——这类立体质感的雄狮标识，常规搭载位置覆盖前进气格栅中央、尾门牌照框上方、翼子板装饰位、轮毂中心盖等不同区域，不同安装位的边界约束完全不同，建模阶段就要提前把适配逻辑做进结构里。先讲实际使用层面的功能特性，这个标识不是单纯的平面印刷贴纸，是带立体浮雕厚度的硬质装饰件，首先要满足整车户外使用的全工况耐受要求：高速行驶时的气流冲击不能出现变形脱落，日晒雨淋的高低温循环下不能出现镀层脱落、基材老化，自动洗车机的高压水柱冲刷、毛刷剐蹭不能出现表面划伤或者固定脚断裂，甚至轻微的低速剐蹭、行人碰撞接触时，

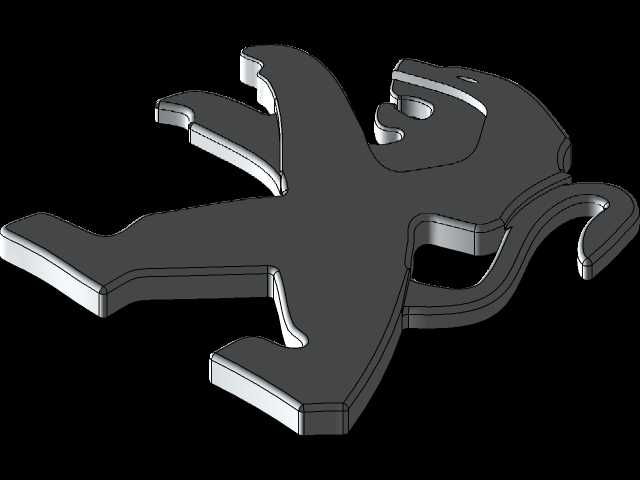

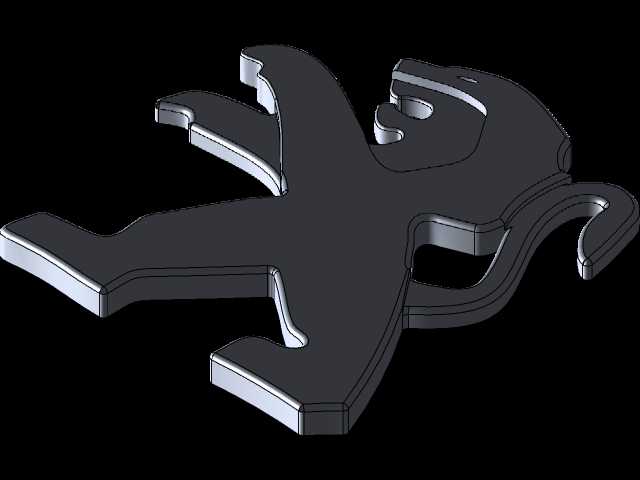

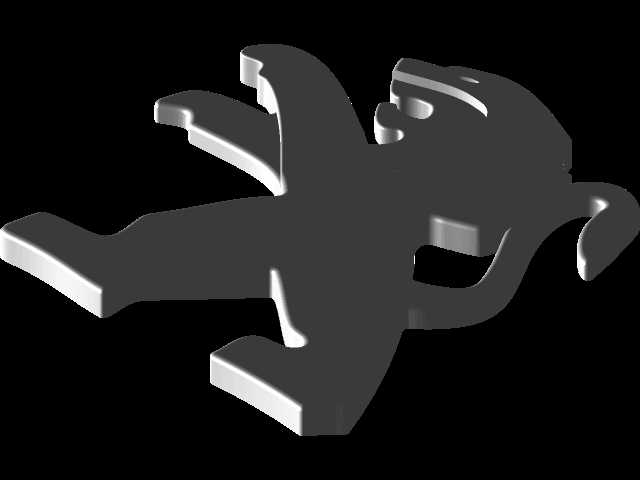

　　还要满足外饰件的圆角安全要求，不能出现尖锐棱边造成划伤。从设计思路拆解，首先要还原标致雄狮标识的品牌识别精度，站立雄狮的姿态比例是核心识别点：前爪抬起的张开角度、狮身的肌肉曲面过渡、尾巴卷曲的弧度、四肢的着地支撑比例，每一处轮廓偏差都会直接影响品牌辨识度，建模时先以品牌官方的平面矢量轮廓为基准，做曲面的双向放样，保证正视角的轮廓和官方规范完全重合，再做侧面的厚度渐变处理——标识的边缘不能做直上直下的直角切边，要做0.3-0.5mm的圆角导边，既避免安装后割手，也能让电镀或者喷漆后的边缘光影更顺滑，不会出现积漆、露底的工艺缺陷。再讲外形尺寸与安装边界的适配逻辑，不同安装位的尺寸公差要求差异极大：如果是前进气格栅位的安装，

　　常规外廓尺寸控制在80-120mm的宽度范围，整体厚度不超过8mm，背面要预留3-4个定位卡扣柱，卡扣的位置要完全避开格栅内部的加强筋、传感器安装位，卡扣的插入深度要和格栅饰板的壁厚匹配，通常预留1.5mm的卡接余量，保证装配后按压无松动、无异响；如果是尾门安装位，尺寸通常略小，宽度在60-90mm区间，背面除了卡扣位，还要预留3M双面胶的粘贴平面，粘贴面要做整面的平面度处理，平面度公差控制在0.1mm以内，避免胶层贴合不牢出现高速脱落的问题；如果是轮毂中心盖的小尺寸标识，直径通常控制在50-60mm，整体厚度不超过3mm，背面要做和中心盖凹槽匹配的定位凸台，过盈量控制在0.2mm，保证按压装配后不会随轮毂转动出现松脱。结构细节上，

　　标识的立体浮雕深度不能做的过深，最深的凹陷位置控制在2mm以内，避免凹陷位置积灰、积水难以清理，同时所有的曲面过渡都要做G2连续处理，保证后续做表面处理时，无论是真空电镀、哑光喷漆还是金属质感覆膜，都不会出现曲面褶皱、光影断层的问题。还要考虑装配后的公差补偿，标识和安装基座之间要预留0.2mm的装配间隙，避免整车装配时的累计公差导致标识装偏、顶起饰板的问题，背面的卡扣柱根部要做R1的圆角加强，避免低温下卡扣受冲击断裂。很多新手做这类标识建模时，容易只追求外观的立体感，忽略实际安装的工艺约束，比如把狮爪的缝隙做的过窄，后续注塑时会出现走胶不满、缺料的问题，或者把尖角做的过于锐利，既通不过外饰件的安全法规要求，也会在电镀时出现尖角积镀、毛刺超标的问题。实际建模过程中，还要同步考虑模具的脱模角度，所有垂直于安装面的侧壁都要做1-1.5度的脱模斜度，避免注塑生产时出现粘模、拉伤表面的问题，标识的背面要做均匀的减薄筋位，筋位厚度控制在主体壁厚的0.6倍，避免注塑时出现缩痕，影响正面的外观平整度。另外，不同材质方案的结构调整也有区别，如果采用ABS基材加表面电镀的工艺，主体壁厚控制在2.5-3mm，保证电镀时的结构强度，不会出现高温变形；如果采用PMMA透明基材加背面真空镀的透光方案，还要在标识的背面预留透光层的厚度，匹配车内迎宾点亮的光路需求，这时候壁厚要控制在2mm，保证光线均匀透出，不会出现明显的光路亮斑。
