汽车传动用多片离合器结构设计

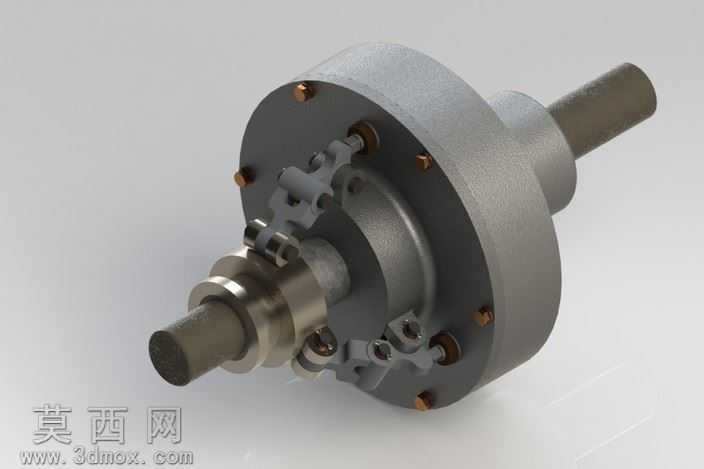

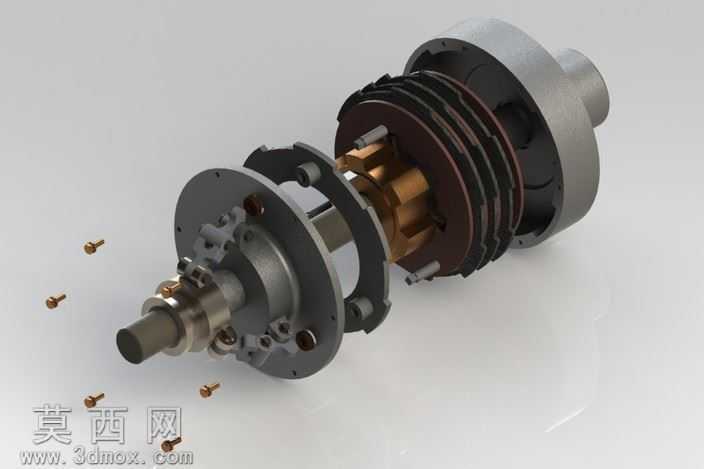

本模型为汽车传动系统配套的多片离合器三维设计成果，建模阶段严格遵循车用离合器的实际工程尺寸比例，对整体装配结构完成1:1还原。建模过程中先完成输入轴、输出轴的基准轴特征搭建，以此为定位基准依次构建离合器壳体、主动摩擦片组、从动摩擦片组、压紧机构、复位弹性件、连接紧固件等全部独立零件，每一处配合间隙、安装孔位、倒角特征都参照实际车用离合器的加工规范设置，确保各零件装配后无干涉、可完整呈现离合动作的运动逻辑。渲染阶段采用金属材质分层处理工艺，壳体部分使用哑光铸铁材质，还原铸造壳体的粗糙磨砂质感与金属哑光色泽；摩擦片部分区分钢质基片与摩擦衬层的材质差异，基片呈现光亮金属质感，衬层设置为深色耐磨复合材料质感；轴类零件采用调质钢材的半光亮金属质感，紧固件做氧化发黑的深色金属处理，各零件材质区分清晰，可直观分辨不同部件的功能属性。结构设计上完整还原多片离合器的核心传动逻辑，主动片与壳体随动、从动片与输出轴随动，压紧机构可推动摩擦片组压紧实现动力接合，弹性复位件可在压紧力撤销时推动摩擦片分离切断动力，多片式的结构设计可在有限径向尺寸内获得更大的摩擦接触面积，传递更大扭矩的同时让接合过程更平顺，适配汽车传动系统的工况需求。设计过程中充分考虑零件的可装配性与可制造性，所有紧固件的安装位置预留足够操作空间，摩擦片的花键配合、轴与轴承的配合公差都参照机械设计标准设置，既保证模型的视觉展示效果，也具备实际工程参考价值，可用于汽车传动结构教学、离合器原理演示、相关产品设计方案参考等场景，模型装配关系完整，可通过剖切、爆炸等视图操作清晰展示内部结构组成与动力传递路径。
