莲花汽车品牌标识立体结构设计

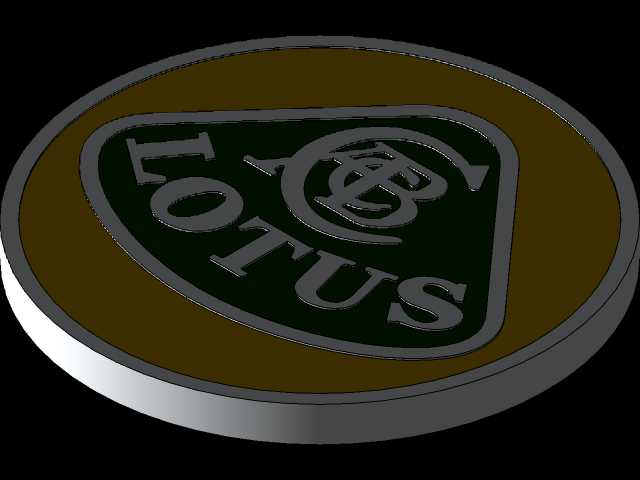

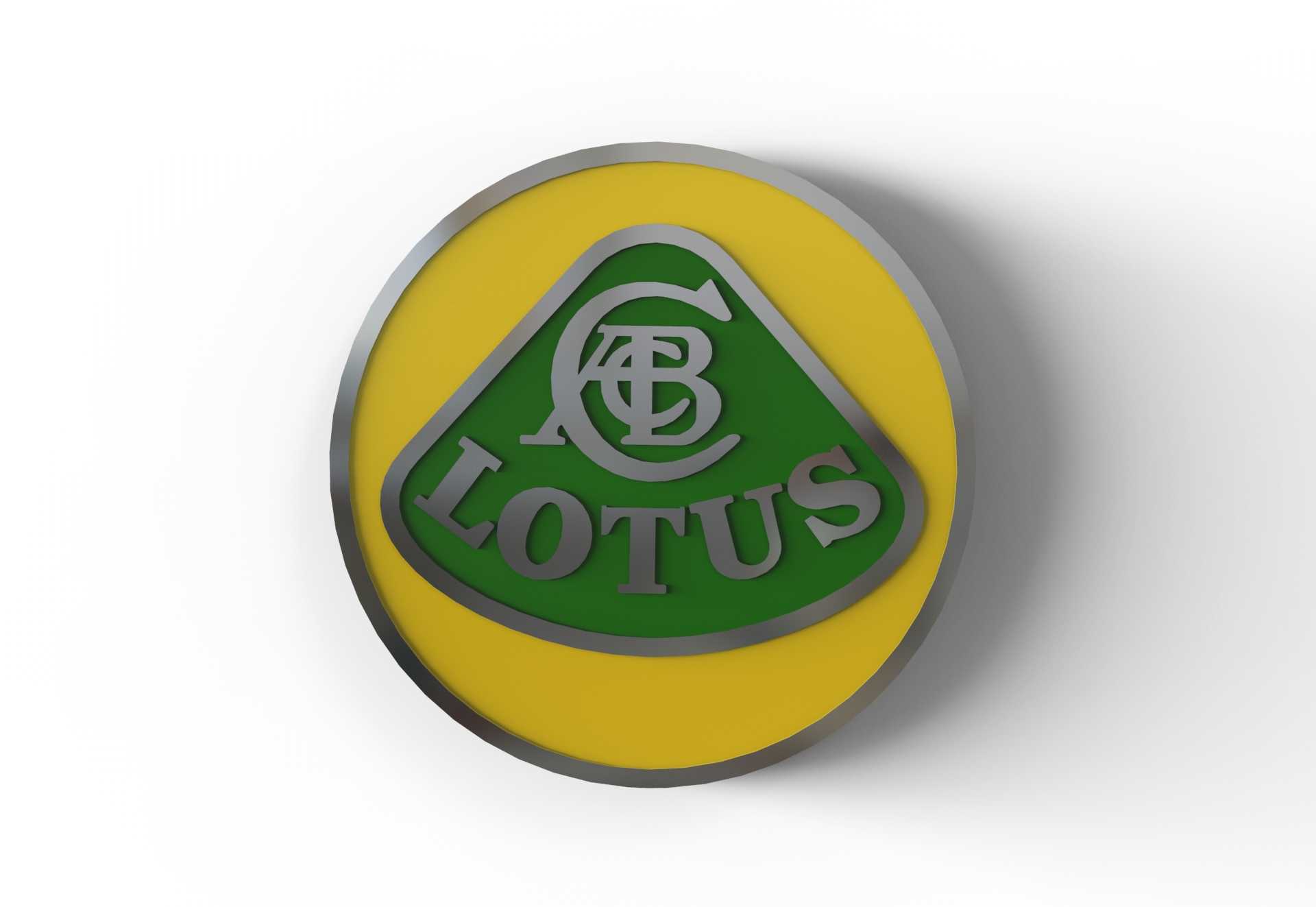

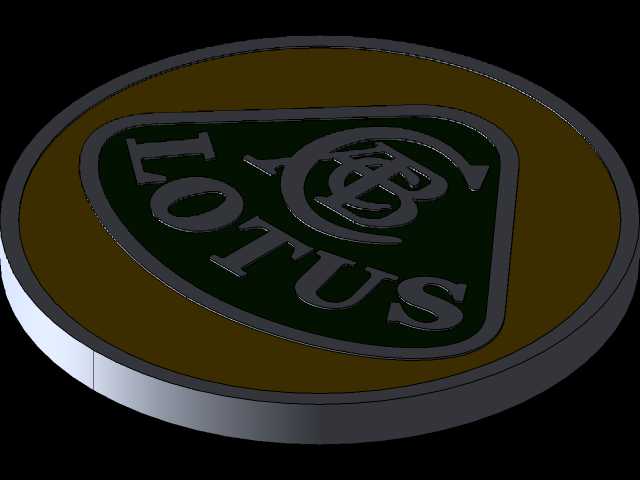

　　车标作为车辆外观品牌识别的核心部件，其安装位置覆盖车头进气格栅中央、尾门中央、轮毂中心盖、方向盘中央等多个区域，不同安装位的结构设计需要匹配对应位置的安装边界与曲面弧度，避免出现装配间隙不均、贴合度不足的问题。本次设计的莲花品牌立体标识，采用分层嵌套的结构逻辑，最外层为圆形金属包边，中间层为黄色填充基底，核心层为绿色三角造型区域，表面集成品牌字母与专属图形标识，各层之间采用阶梯式搭接结构，既保证立体层次感，又能控制整体厚度在常规车标适配的3-5mm区间内，满足多数乘用车辆外饰件的安装空间要求。

　　从实际应用场景来看，车头位置的车标需要兼顾迎风面的空气阻力影响与耐候性要求，设计时将外轮廓做了小圆角过渡处理，避免尖锐棱角带来的风噪增大问题，同时各层拼接处预留0.1mm的密封胶填充槽，装配时打胶后可实现接缝处的防水防尘，避免长期户外使用后夹层内部积水积灰导致标识变色脱落。尾门位置安装的同款标识，背面预留3M胶粘贴区域与两个定位柱安装孔，可同时适配粘贴式与卡扣式两种安装方案，匹配不同车型尾门的钣金结构，无需额外修改安装点位即可直接适配。轮毂中心盖使用的小尺寸版本，在同比例缩小整体造型的基础上，将背面卡扣结构做了标准化设计，适配市面上多数60mm直径的轮毂中心盖安装位，卡扣的卡接量控制在1.2mm，既保证安装后不易脱落，又能在维修拆卸时不会损坏卡扣结构。

　　设计过程中优先考虑了标识的识别性与工艺可行性，金属包边采用亮面镀铬效果的结构设计，边缘做R0.5mm的圆角处理，避免加工过程中出现锐边，同时提升触摸手感；黄色基底部分采用哑光质感的面处理，与亮面金属边形成视觉层次对比，减少强光下的反光问题，提升不同光线角度下的标识识别度；核心绿色三角区域的字母与图形采用凸起0.3mm的浮雕结构，既保证触摸时的立体触感，又不会因为凸起过高导致积灰难以清理。各层之间的配色严格匹配品牌视觉规范，色彩边界处做了精准的分型线设计，若采用注塑工艺生产，分型线设置在各层搭接的隐蔽位置，不会在标识正面出现合模线瑕疵；若采用金属冲压工艺生产，各层板材的厚度匹配冲压拉伸的工艺要求，避免拉伸过程中出现开裂、起皱的问题。

　　从安装边界来看，常规车头安装位的标识整体直径控制在80-120mm区间，可根据不同车型的格栅尺寸做等比例缩放，缩放过程中保持各层结构的比例关系不变，避免缩放后图形变形影响品牌识别度；尾门安装位的标识直径通常在70-100mm，背面的胶贴区域避开钣金上的棱线与曲面拐点，保证胶面与钣金面的贴合率达到95%以上，避免高速行驶时出现脱落风险。方向盘中央的标识尺寸更小，通常在40-50mm区间，设计时将表面的浮雕高度降低至0.2mm，避免安全气囊弹出时标识凸起部分对驾乘人员造成额外伤害，同时背面结构适配安全气囊盖板的安装卡槽，装配后与盖板表面保持齐平，无明显凸起或凹陷。

　　结构设计上还考虑了后期生产的公差匹配，各层零件之间的配合公差控制在±0.05mm，装配后不会出现层间错位、缝隙不均的问题；表面处理工艺可根据车型定位选择镀铬、喷漆、哑光金属等不同效果，所有结构设计都预留了表面处理的膜厚空间，避免喷涂层过厚导致装配间隙不足。针对新能源车型的发光车标需求，该结构可在黄色基底部分预留透光区域，内部集成LED光源的安装空间，光源的走线槽隐藏在标识背面的安装结构内，不会从外部看到走线结构，点亮时光线从透光区域均匀透出，不会出现局部漏光、亮斑的问题，满足新能源车型对品牌标识发光效果的需求。
