汽车C形箭头智能标识立体结构设计

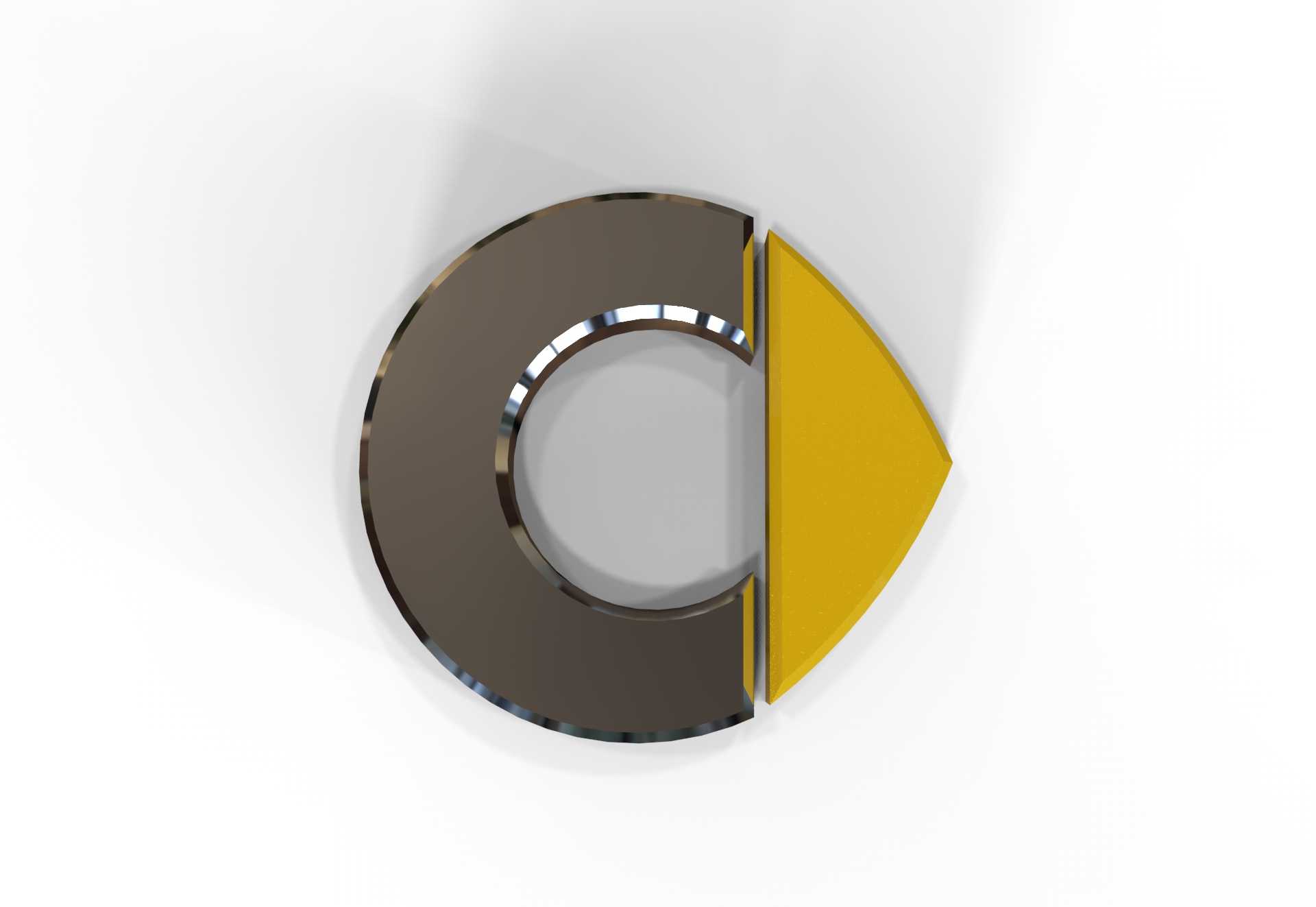

　　这款C形带箭头的智能标识结构，主要应用在智能网联汽车的车身标识区域，常见部署位置为车辆前格栅中央、尾门品牌标识区、侧方翼子板功能标识位，部分搭载高阶智能驾驶功能的车型，也会将这类标识布置在车顶智能传感器模组的外罩表面，用来直观向周边道路参与者、车辆使用者传递车辆的智能系统激活状态。从实际使用场景来看，这类标识并非单纯的装饰件，其半开放的环形结构预留了内部透光、传感信号穿透的空间，箭头指向区域的黄色分件采用半透材质设计时，可集成状态提示光源，在车辆智能辅助驾驶激活、自动泊车启动、车机交互响应时，通过不同的灯光闪烁频率、亮度变化传递对应工作状态，相比传统平面印刷标识，立体结构的光影层次更强，在不同光照角度下都能保持清晰的识别度。

　　设计过程中首先考虑的是安装边界的适配性，整体环形结构的外径控制在常规车标安装的通用尺寸区间内，厚度方向不超过25mm，避免突出车身表面过多带来的风阻增加、剐蹭易损问题；C形开口处的箭头分件与环形主体采用卡扣式装配结构，接缝间隙控制在0.2mm以内，既满足外观面的精致度要求，也能在后期维护时单独更换透光分件，无需整体拆卸标识总成。环形主体的背面设计有三个均匀分布的安装柱，对应车身上的预制安装孔位，安装柱根部做了R1.5的圆角过渡，避免车辆行驶过程中振动带来的应力集中断裂问题，安装柱的高度根据车身覆盖件的钣金厚度做适配，保证标识安装后与安装面完全贴合，不会出现缝隙不均、按压松动的情况。

　　从功能特性来看，深色环形主体部分采用表面哑光镀铬处理，既保留金属质感提升整车外观精致度，也不会因为镜面反光对周边驾驶员、行人造成眩光干扰；箭头部分的黄色分件根据配置不同可选用硬质ABS基材或者半透PC基材，选装半透基材的版本，内部可预留LED灯板的安装位，灯板的走线从环形主体的中空区域引出，顺着车身钣金的走线槽接入车辆BCM控制系统，无需额外在车身上新开走线孔。结构设计时特意将箭头与环形主体的衔接处做了错位止口设计，能够避免雨水、洗车水顺着接缝进入标识内部，造成电路短路、内部积尘的问题，整体防护等级可达到IP67，满足车辆在雨天、高压洗车场景下的使用要求。

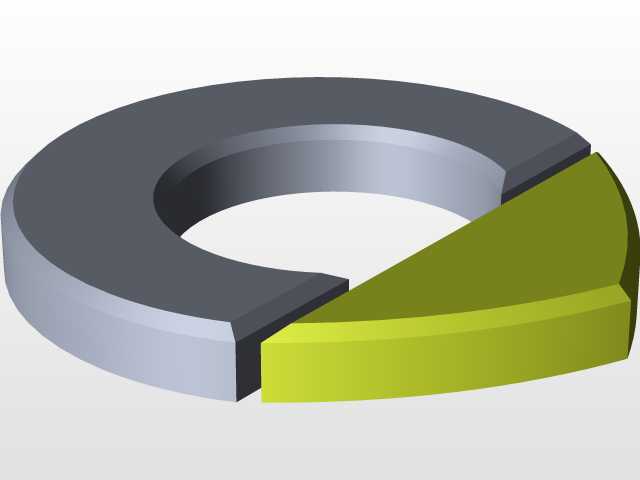

　　在建模阶段，环形主体的曲面采用G2连续过渡，保证表面曲率变化均匀，后续做表面处理时不会出现光影畸变；箭头部分的两侧面做了1度的拔模斜度，满足注塑生产的脱模要求，箭头尖端做了R0.8的圆角处理，既避免尖锐边角在生产、安装过程中造成划伤，也符合汽车外饰件的安全法规要求。整个标识的重量控制在85g以内，不会因为额外重量增加车身覆盖件的长期负载，避免长时间使用后出现安装位下沉、标识移位的问题。针对不同车型的安装需求，背面的安装柱位置可在保持整体外观不变的前提下做适应性调整，安装柱的直径统一采用行业通用的6mm规格，适配绝大多数车型的标识安装孔位标准，无需对车身做额外改动即可完成替换安装。
