庞蒂亚克品牌V形金属车标立体结构设计

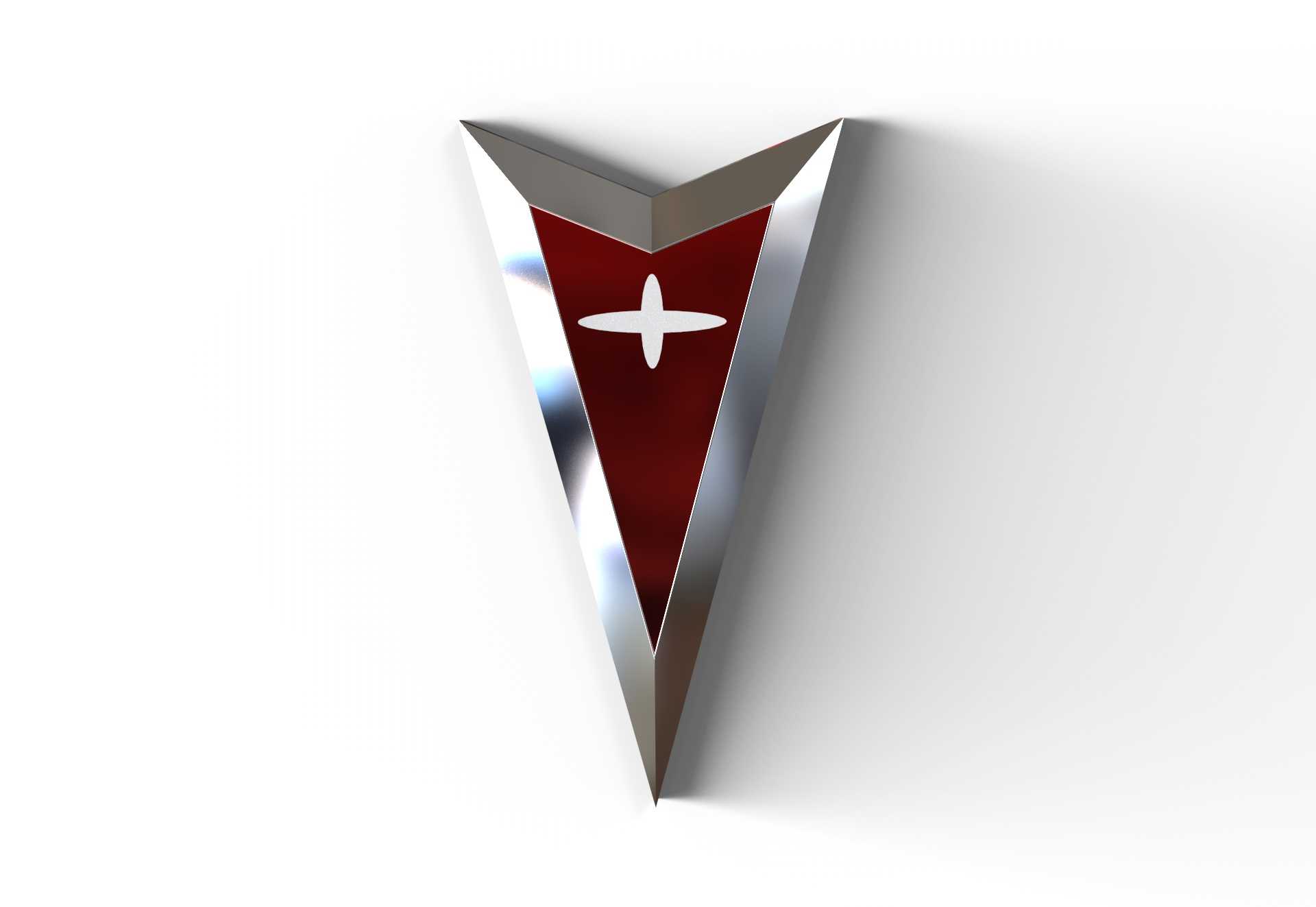

　　这款V形车标结构在整车外饰件体系里，属于前脸视觉识别系统的核心组成部分，通常布置在进气格栅中央、尾门牌照板上方或者轮毂中心盖位置，承担品牌视觉传递的核心作用，同时要满足整车外饰的耐候、安装匹配、外观质感等多维度工程要求。从结构设计逻辑来看，整体采用对称式V形轮廓，外边缘做了斜切倒角处理，模拟金属镀铬件的亮面折射效果，中间红色填充区域做了内凹下沉设计，与外围金属边框形成0.8mm的高度差，既可以在视觉上形成层次区分，也能在实际装车后减少洗车、日常擦拭过程中对中间漆面区域的摩擦损耗。中心的十字形凸起结构与红色基底做了一体化衔接，凸起高度控制在1.2mm，避免突出过高造成积灰或者剐蹭风险。

　　在安装边界的考量上，这类车标背部通常预留3M胶粘贴位或者卡扣安装孔位，整体外轮廓的最大宽度控制在120mm区间，最大高度控制在150mm区间，厚度方向不超过8mm，能够适配多数家用车型的格栅安装平面曲率，不需要额外做安装面的结构调整。背部的粘贴区域做了网格状筋位设计，既可以提升背胶的附着面积，也能在低温环境下减少胶层与车标本体的脱粘风险，筋位高度控制在0.3mm，不会顶起背胶造成安装后边缘翘边。

　　从实际使用场景的性能要求出发，车标的外表面金属质感区域做了模拟真空镀铬的表面处理效果，能够耐受-40℃到85℃的环境温度交变，满足不同地域的户外使用需求，中间红色区域的色差值控制在ΔE≤2的范围内，保证长期紫外线照射下不会出现明显的褪色、发白问题。边缘的所有锐边都做了R0.5mm的圆角处理，既符合外饰件的安全法规要求，避免尖锐边角对行人造成磕碰伤害，也能在注塑或者压铸生产过程中减少应力集中，降低成品的开裂风险。

　　在建模过程中，整体曲面采用G2连续过渡，保证光影反射的顺滑度，没有明显的折痕或者曲面扭曲，金属边框的斜切面角度统一控制在45度，能够在不同光线角度下形成均匀的亮带，提升视觉精致感。中间十字结构的边缘做了微小的圆角过渡，避免电镀过程中出现电流集中造成的镀层堆积问题。整个模型的结构拆分逻辑也兼顾了生产工艺可行性，如果采用ABS注塑加表面电镀、喷漆的工艺，金属边框和红色基底可以拆分为两个零件，通过背部的卡扣结构装配为整体，不需要额外使用粘接剂，提升生产装配效率，也方便后期维修更换。如果采用锌合金压铸工艺，整体可以做成一体化结构，表面做抛光镀铬加填漆处理，质感会更厚重，适合定位偏运动的车型使用。

　　在与整车的匹配设计上，车标的安装平面需要与安装位置的曲面法向保持垂直，保证正面观察时车标不会出现视觉上的倾斜，背部的定位柱与安装孔的配合间隙控制在0.2mm，既方便装配对位，也不会出现安装后松动晃动的问题。考虑到洗车时高压水枪的冲击，车标边缘与安装面的贴合间隙控制在0.1mm以内，避免高压水冲入背部造成背胶失效或者卡扣锈蚀。
