世爵汽车螺旋桨风格金属车标结构设计

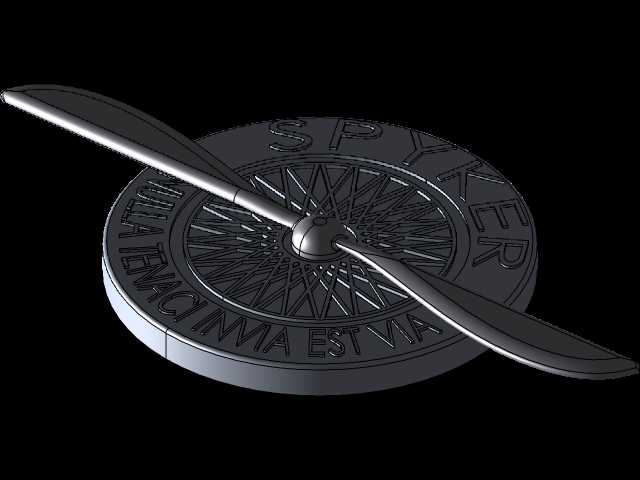

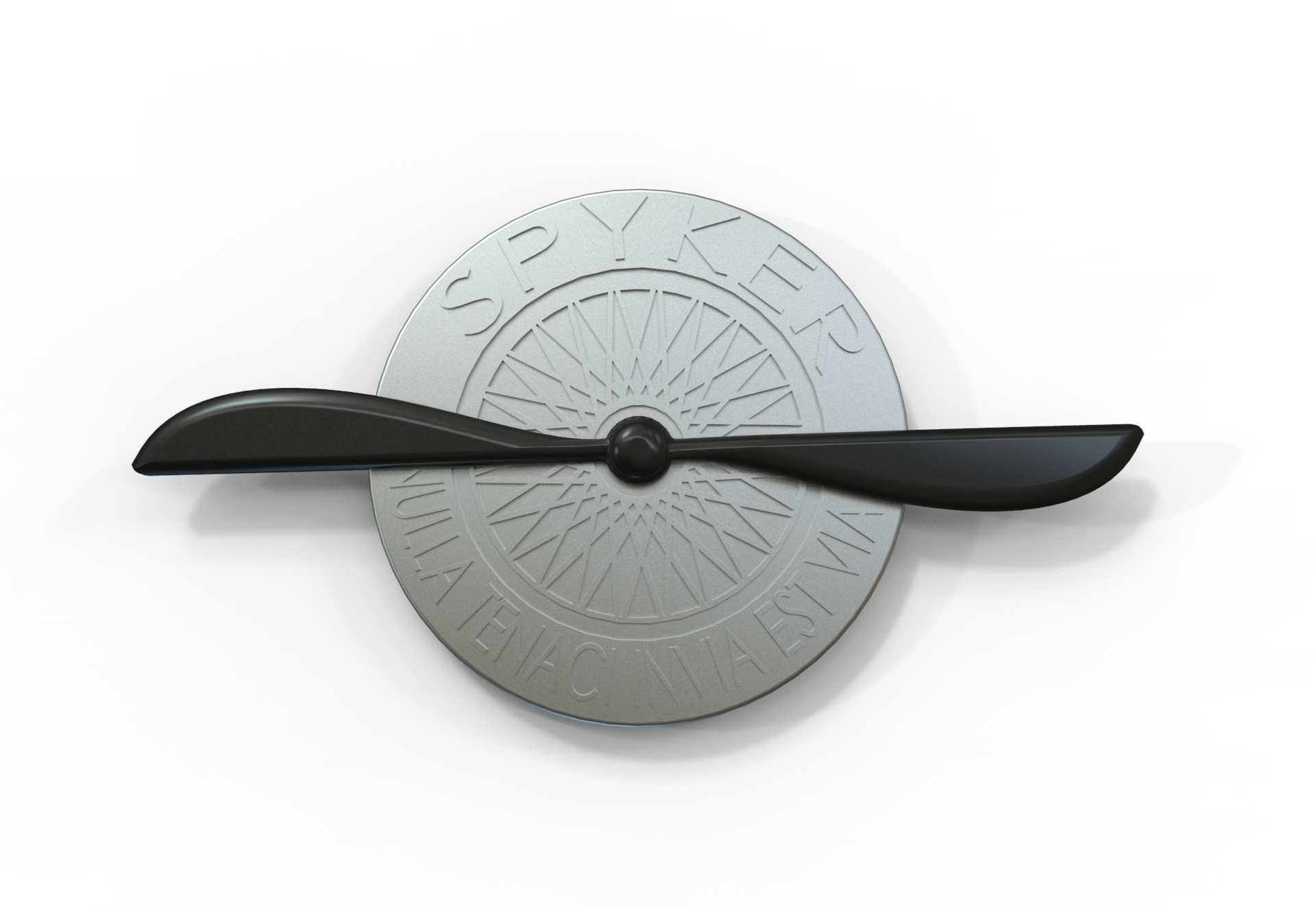

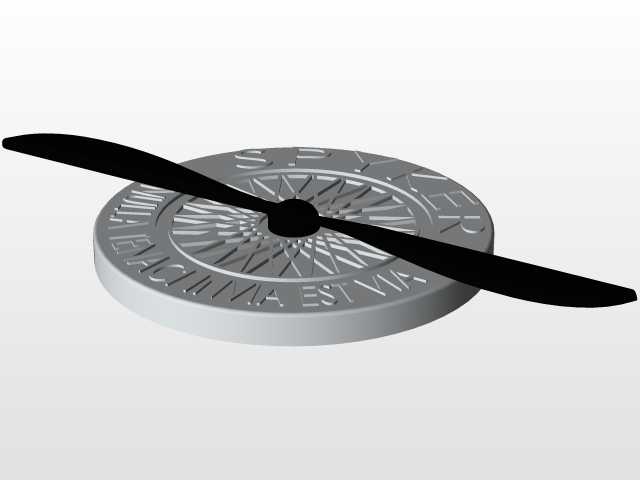

　　这款车标结构采用经典的螺旋桨叠加辐条圆盘的双层布局，核心设计逻辑是还原品牌航空历史传承的视觉识别性，同时兼顾车用标识的安装适配性与长期使用可靠性。外层圆盘采用浅浮雕工艺做辐条放射纹理，圆盘边缘做环形阴刻字符处理，字符深度控制在0.3mm-0.5mm区间，既保证字符辨识度，又不会因凹陷过深积累灰尘、增加清洁难度，圆盘整体采用圆形轮廓，边缘做R1.2mm的圆角过渡，避免尖锐边角在安装、使用过程中出现磕碰划伤，也能减少应力集中，提升金属结构的抗形变能力。中层的螺旋桨造型采用对称双叶布局，桨叶截面做翼型流线处理，从中心轮毂位置向桨尖逐步收窄变薄，桨叶表面做哑光质感处理，和外层圆盘的金属拉丝质感形成明确的视觉层次，中心轮毂位置做凸起的圆形固定座，固定座直径8mm，中心预留M3规格的内螺纹安装孔，可直接通过单颗螺栓完成和车身安装基座的固定，安装方式简单可靠，也便于后期维护更换。

　　从实际装车应用场景来看，这类车标通常安装在车辆前脸格栅中央、尾门中央或者轮毂中心盖位置，不同安装位置的尺寸边界有明确差异：前脸安装版本整体直径控制在120mm，整体厚度不超过12mm，避免突出格栅过多影响前脸整体的空气动力学性能，也不会在车辆高速行驶时产生额外的风阻与风噪；尾门安装版本整体直径控制在80mm，厚度不超过8mm，适配尾门钣金的安装平面，不会因为突出量过大在开关尾门时产生干涉；轮毂盖版本整体直径控制在60mm，厚度不超过5mm，适配轮毂中心的安装凹槽，同时做更高等级的动平衡校验，避免高速转动时产生偏心振动。

　　设计过程中需要重点考虑户外使用的环境适应性，金属基材通常选用锌合金做压铸成型，表面做多层电镀处理，底层镀铜提升镀层结合力，中间镀镍提升防腐蚀能力，外层根据视觉需求做镀铬或者哑光镀黑处理，螺旋桨部分和圆盘部分可采用不同的镀层工艺实现质感差异，无需额外做分色涂装，避免长期户外使用后涂装层脱落、变色。结构上螺旋桨和圆盘之间采用过盈配合加定位点胶的方式固定，无需额外的紧固件，避免表面出现螺丝孔影响视觉完整性，配合面的公差控制在0.05mm以内，保证装配后两者同轴度误差不超过0.1mm，不会出现视觉上的偏心错位。

　　在建模阶段需要重点把控曲面的连续性，桨叶的翼型曲面要做到G2连续，避免曲面出现棱线、褶皱，影响后续电镀后的表面反光效果；圆盘表面的放射辐条采用圆周阵列方式生成，每根辐条的宽度、深度、倾斜角度完全一致，阵列角度误差控制在0.1度以内，保证旋转对称的视觉规整性；边缘的阴刻字符需要做等深度处理，字符笔画宽度不小于0.8mm，避免压铸成型时出现字符缺料、模糊的问题，同时也能保证电镀时镀层可以均匀覆盖字符内壁，不会出现积镀、露底的缺陷。安装定位方面，除了中心的固定螺栓孔，圆盘背面可根据安装需求设置2个直径2mm的定位销柱，和车身基座上的定位孔配合，避免车标安装后出现转动偏移，保证车标始终保持水平正向的视觉状态，定位销柱的高度控制在3mm，插入深度2mm即可，不会影响安装面的贴合度，背面和车身接触的位置预留0.2mm的背胶粘贴槽，可粘贴3M双面胶辅助固定，提升高速行驶下的连接可靠性，避免螺栓松动后车标脱落。
