五辐星形亮面改装汽车轮毂结构设计

　　这款星形五辐改装轮毂的结构设计，首先围绕乘用车改装场景的实际使用需求展开，日常道路行驶中，轮毂需要同时承载整车静态载荷、过弯时的侧向载荷、经过颠簸路面时的冲击载荷，因此在结构建模阶段，就需要先明确轮辋与辐条的受力传递路径。轮辋部分采用多台阶式的卷边结构，对应常规真空轮胎的安装尺寸，胎圈座的角度、轮缘的高度都严格匹配民用乘用车轮胎的安装规范，保证轮胎装配后不会出现滑圈、漏气的问题，轮辋的桶身部分预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后期充气、胎压监测模块的安装调试。

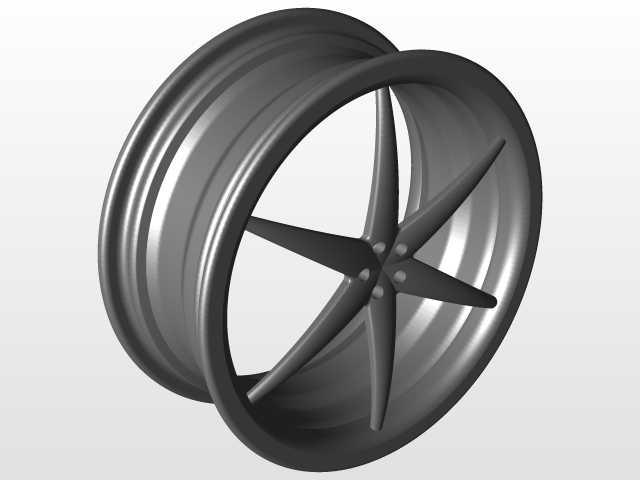

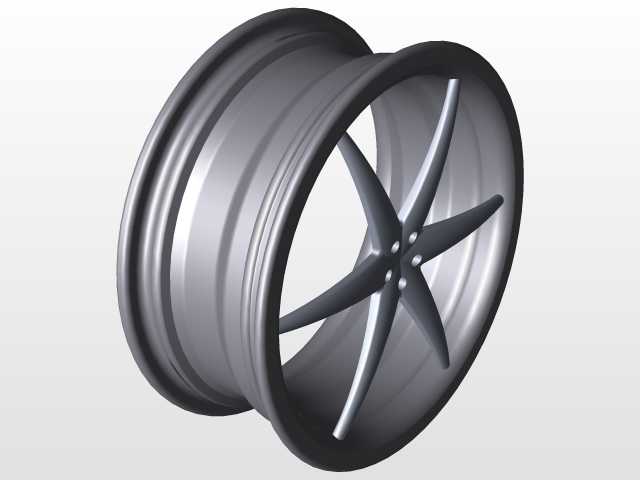

　　辐条部分采用五组对称的星形窄辐设计，这种设计首先是从减重角度出发，相比同尺寸的宽辐轮毂，窄辐结构可以在保证辐条根部抗弯截面模量的前提下，减少非必要的材料堆积，降低轮毂的整体转动惯量，车辆起步、制动时的动力响应会更直接，同时窄辐结构可以给刹车系统留出更大的散热空间，长时间连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条之间的空隙快速散出，避免热衰减带来的制动性能下降。辐条与轮辋的连接位置做了平滑的圆弧过渡，避免应力集中，在建模阶段就通过截面曲率的连续调整，让载荷从辐条传递到轮辋时不会出现局部应力峰值，减少长期使用后出现疲劳裂纹的风险。

　　轮毂的中心安装面部分，严格匹配乘用车常规的孔位分布，中心孔的直径、螺栓孔的节圆直径都对应主流家用车型的安装参数，安装面的平面度在建模时就做了公差约束，保证轮毂装车后与轴头完全贴合，不会出现高速行驶时的抖动问题。中心孔周围的辐条汇聚位置做了局部加厚处理，这个区域是轮毂受力最集中的位置，螺栓的预紧力、行驶中的冲击载荷都会先传递到这个区域，局部加厚的结构可以提升整体的刚性，避免安装孔位置出现变形。

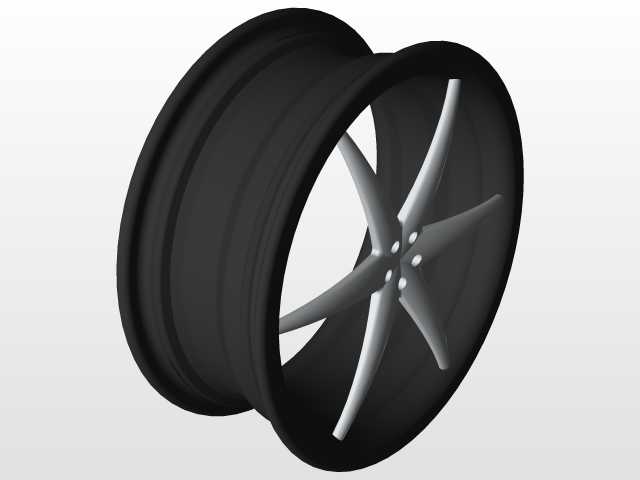

　　轮辋的表面采用亮面抛光的结构设计，建模时就区分了轮辋外沿的亮面区域与辐条的哑光区域，这种结构不仅是外观层面的区分，亮面的轮辋外沿在实际使用中可以形成更光滑的表面，减少行驶过程中泥水、灰尘的附着，日常清洁维护更方便，同时光滑的外沿也能降低高速行驶时的风阻，减少乱流的产生。辐条的截面采用内凹的弧形设计，从正面看辐条有明显的立体层次感，同时这种截面形状可以提升辐条的抗扭刚性，车辆急加速、急制动时，辐条承受的扭矩可以通过弧形截面均匀分散，不会出现局部的形变。

　　在安装边界的设计上，轮毂的偏距参数经过反复校核，保证装车后轮胎不会超出翼子板的范围，同时也不会与内侧的悬挂结构、刹车卡钳发生干涉，转向到最大角度时，轮胎与轮拱内衬、减震器弹簧之间都预留了足够的安全间隙，即使后期更换更大尺寸的刹车套件，也有充足的改装空间。轮缘部分做了加厚的防脱设计，在低胎压行驶或者快速过弯时，轮胎胎圈不会因为侧向力过大脱离轮辋，提升行驶的安全性。

　　从结构设计的逻辑来看，这款轮毂没有做多余的装饰性结构，每一处曲面、每一个厚度变化都对应实际的受力需求或者功能需求，比如辐条背面的减重槽，是在保证辐条强度的前提下，去除非受力区域的材料，进一步降低轮毂的重量，实现轻量化的目标；轮辋内侧的平衡块安装位置，预留了足够的平面区域，方便动平衡操作时粘贴平衡块，不会因为曲面弧度太大导致平衡块粘贴不牢、高速行驶时脱落的问题。

　　针对改装场景的实际使用情况，这款轮毂的载荷参数可以覆盖大部分紧凑型、中型家用乘用车的整备质量需求，日常城市道路行驶、高速巡航、偶尔的非铺装路面通行都可以满足结构强度要求，不会因为常规的路面冲击出现变形、开裂的问题。建模过程中所有的装配尺寸都遵循行业通用的互换性标准，不需要额外的转接法兰、变径圈等辅件就可以直接适配对应孔位的车型，降低改装的复杂度，也减少了因为辅件精度不足带来的行驶抖动、安装不牢等安全隐患。
