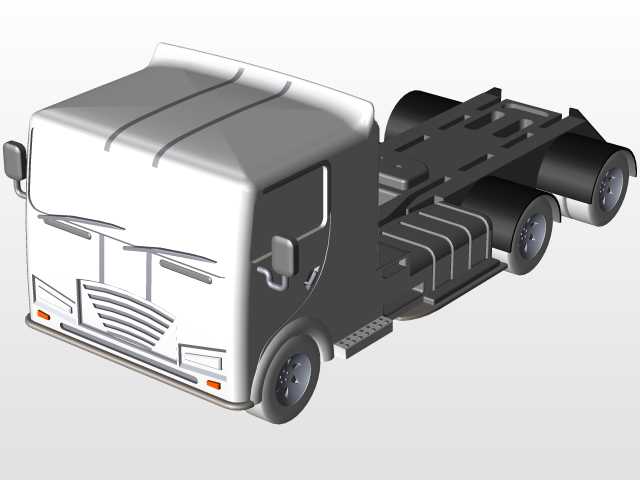

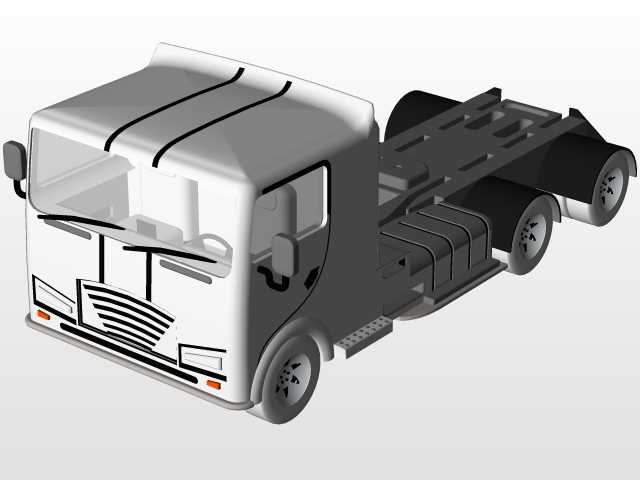

平头货运卡车底盘驾驶室三维结构

　　该模型还原了平头短途货运卡车的核心承载结构，在城配物流、厂区转运、市政作业改装场景中，这类底盘是最常用的基础承载单元。不同于长头重卡的布局，平头驾驶室将发动机布置于座椅下方，在同等整车长度下能获得更长的货厢安装空间，转弯半径更小，适配狭窄城区道路、厂区内部通道的通行需求。从结构设计逻辑来看，驾驶室采用半浮式安装点位预留，前部与车架纵梁通过铰接支座连接，后部设置减震垫安装位，可过滤行驶过程中来自底盘的颠簸振动，降低驾驶室内的疲劳感。车架部分采用等截面边梁式结构，左右两根纵梁为冲压成型的槽型截面，抗扭抗弯性能匹配4-6吨的额定载重需求，纵梁上预留了统一间距的标准安装孔位，可直接适配货厢、环卫上装、救援设备等不同改装模块的固定需求，

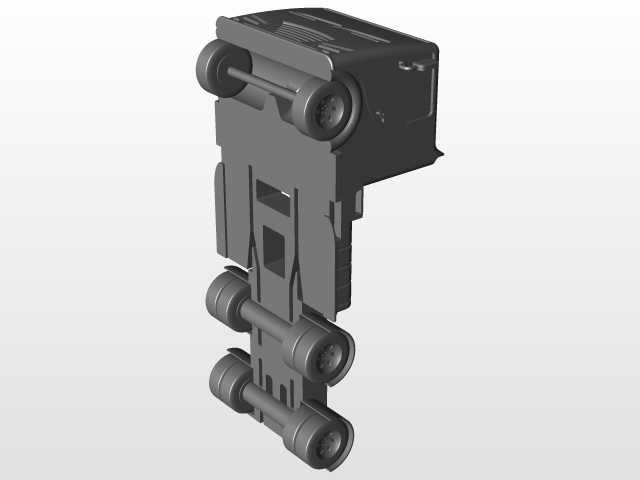

　　无需二次大规模打孔改制，能大幅缩短改装周期。底盘的行走系统布局为前单轴转向、后双轴驱动承载，前桥转向节的限位结构在模型中做了完整还原，可直观呈现最大转向角度对应的轮胎运动边界，避免后续改装时轮拱与轮胎发生运动干涉。前轮后方的车架侧面预留了燃油箱、储气筒、蓄电池组的安装空间，各部件的固定支架安装点位均与实车装配逻辑一致，可直接用于管路走向、线束排布的方案校验。驾驶室部分的细节还原覆盖了日常运维的核心结构：前挡风玻璃的雨刮摆动范围、两侧外后视镜的安装支架调节行程、车门开启的运动边界、登车踏板的层级高度都做了参数化还原，可用于人机工程校验，验证不同身高驾乘人员的上下车便利性、驾驶视野覆盖范围。前部进气格栅的开口尺寸匹配中冷器、

　　散热器的迎风面积需求，能保证发动机在持续爬坡、低速重载工况下的散热效率，保险杠两侧预留了前雾灯、示廓灯的安装槽位，符合机动车运行安全技术条件的相关要求。车架后部的上装安装面做了平面度特征还原，不同轴距版本的改装用户可根据自身需求，在该平面上加装栏板货厢、冷藏保温厢、工程作业臂等不同上装，纵梁尾部预留了拖车钩、后防护装置的安装孔位，可满足后防护的离地高度、抗冲击强度相关规范。在设计校核过程中，该模型可用于验证底盘各系统的装配间隙：比如转向轮在最大转角状态下与直拉杆、翼子板的间隙，传动轴在悬架跳动过程中的伸缩量余量，排气系统与燃油箱的安全隔热距离，这些细节的还原能帮助设计人员在虚拟装配阶段就排查出潜在的干涉问题，减少物理样车的改制次数。

　　对于专用车改装企业而言，这类基础底盘模型可直接导入装配环境，快速完成上装与底盘的匹配设计，不用从零开始搭建底盘结构，能将前期方案设计的周期压缩近四成。模型中各部件的分模逻辑也完全贴合实际生产工艺，驾驶室的覆盖件、车架的冲压件、行走系统的铸件都做了独立的零件拆分，可直接用于生成工程图纸，指导生产环节的下料、冲压、焊接工序。需要注意的是，这类平头卡车的驾驶室翻转机构预留位置在模型中也做了体现，前部翻转铰点的位置、锁止机构的安装位都与实车一致，可用于验证驾驶室翻转过程中与前部覆盖件、管路的间隙，保证日常维保过程中发动机、离合器部件的检修操作空间充足。
