布拉布斯汽车品牌标识立体徽章结构设计

　　这款立体车标结构在整车外饰件的匹配设计中，需要兼顾视觉辨识度与安装适配性，首先从安装边界来看，圆形外轮廓的直径尺寸适配多数性能车型的中网居中安装位、尾门平面安装位以及侧裙标识位，背部预留的粘贴或卡扣安装位厚度控制在8mm以内，不会超出车身外饰件的安装间隙要求，避免安装后出现突出量过大影响整车风阻，或是与周边饰件产生干涉的问题。

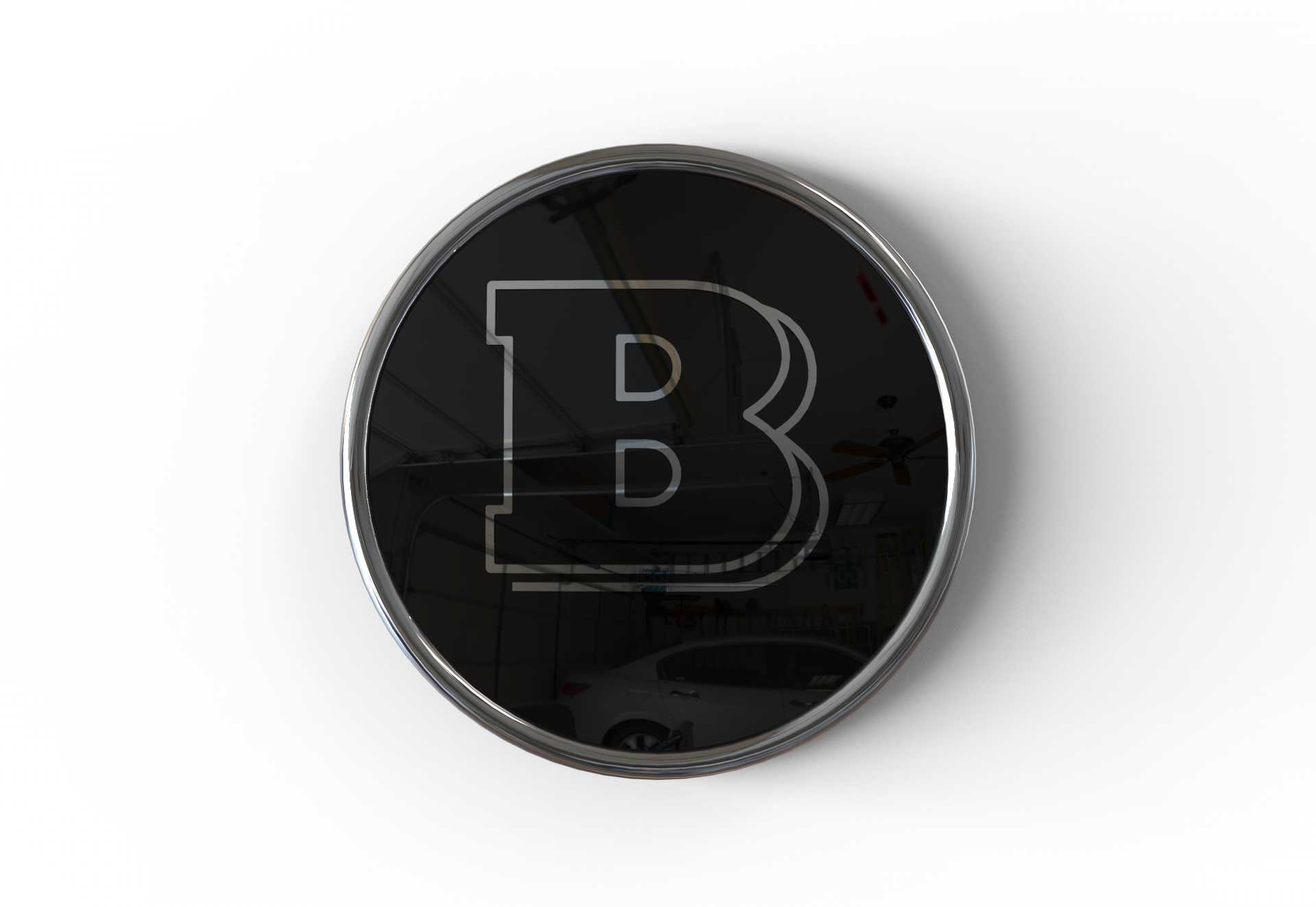

　　从实际使用场景出发，这类高性能改装品牌的标识，除了基础的品牌识别作用，还需要适配车辆高速行驶、户外停放的复杂工况，外边缘的金属包边采用圆弧过渡设计，没有尖锐棱角，既符合外饰件的安全法规要求，也能减少行驶过程中气流在标识边缘产生的紊流，降低高速行驶时的风噪。正面的黑色基底采用亮面处理，内嵌的双B标识做了凹陷蚀刻的立体结构，光线照射下能形成清晰的光影层次，区别于普通印刷式车标的平面质感，同时凹陷结构的深度控制在1.2mm，不会因为积灰、积水形成难以清理的卫生死角，日常洗车擦拭时可以直接用抹布覆盖清洁，不需要额外的缝隙清理操作。

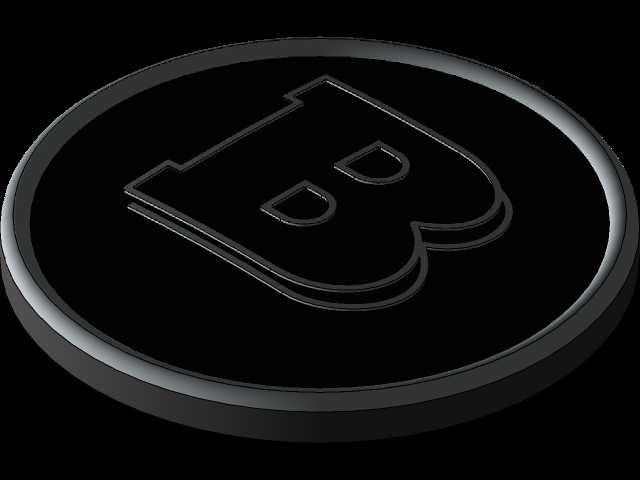

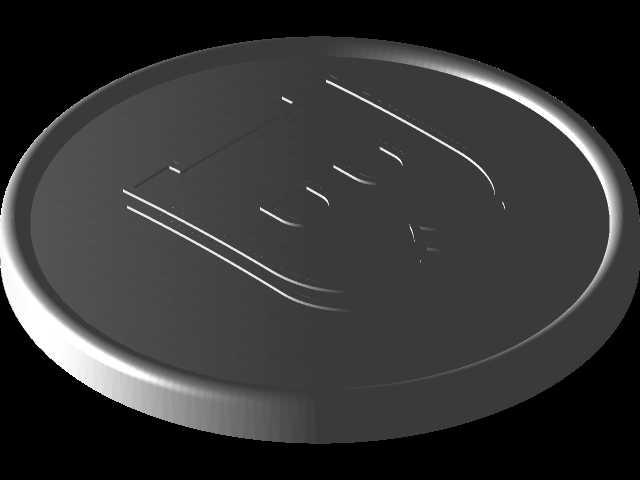

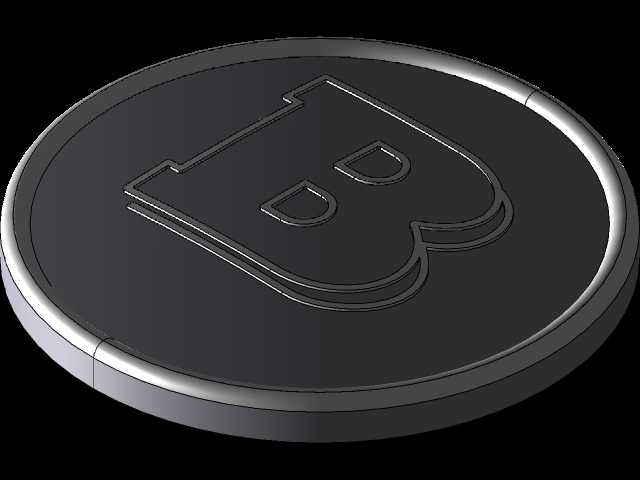

　　设计过程中首先确定了圆形的整体轮廓，这一形态是品牌标识的经典传承形态，在建模时先绘制外圆的金属包边截面，采用等壁厚的环形结构，壁厚1.5mm，既保证了边缘的结构强度，不会因为轻微的剐蹭出现变形，也控制了整体重量，单个标识的整体重量控制在35g以内，采用背胶安装时不会因为长期车辆振动出现胶层脱落的问题。正面的标识图案部分，双B的线条宽度做了统一的等宽处理，所有转角都做了R0.3mm的圆角过渡，避免加工过程中出现应力集中导致的镀层开裂问题，不管是采用ABS注塑加表面电镀工艺，还是采用金属冲压加工工艺，都能顺利脱模或者冲压成型，不需要额外的后续打磨工序，能有效降低批量生产的加工成本。

　　在安装结构的匹配上，背部设计了两种可选的安装结构，一种是平面背胶位，适配平整的车身钣金或者饰板表面，胶层粘贴区域做了细咬花处理，增加背胶与标识本体的接触附着力，避免长期使用后胶层与标识分离；另一种是预留的卡扣安装位，适配原厂预留卡扣孔位的车型安装，卡扣位的定位凸台高度与车身饰板的厚度匹配，安装后标识与安装面完全贴合，不会出现缝隙不均匀的问题。

　　从功能特性来看，这款标识的表面处理需要兼顾耐候性要求，金属包边的镀铬层厚度满足户外使用5年以上不出现氧化脱落的要求，正面黑色基底的亮面层采用耐UV的涂层处理，长期阳光直射下不会出现变色、发乌的情况，能持续保持亮面的视觉效果。标识的整体密封结构做了一体化设计，外边缘的金属包边与正面基底之间采用无缝压合结构，不会出现雨水渗入内部导致背胶失效或者内部锈蚀的问题，即使在高压水枪冲洗的场景下，也不会出现进水起雾的情况。

　　在建模的结构细节处理上，所有的拔模角度都设置为1.5度，适配注塑加工的工艺要求，不会出现脱模拉伤的问题；标识背部的减重槽做了均匀分布的筋位设计，既减少了材料用量降低重量，也保证了整个标识的平面度，安装后不会出现中部拱起或者边缘翘曲的问题，与安装面的贴合间隙控制在0.2mm以内，视觉上呈现完全贴合的精致感。针对不同安装位置的需求，还可以在建模阶段快速调整整体直径尺寸，比如适配中网的大尺寸版本直径可以做到120mm，适配侧裙或者方向盘的小尺寸版本直径可以做到30mm，核心的标识比例、结构壁厚、安装结构逻辑都可以通用，只需要缩放整体尺寸并调整对应安装位的参数即可，能快速适配不同车型、不同安装位置的使用需求，不需要重新进行整体结构的设计迭代。
