三款不同配色直板智能手机外观结构设计

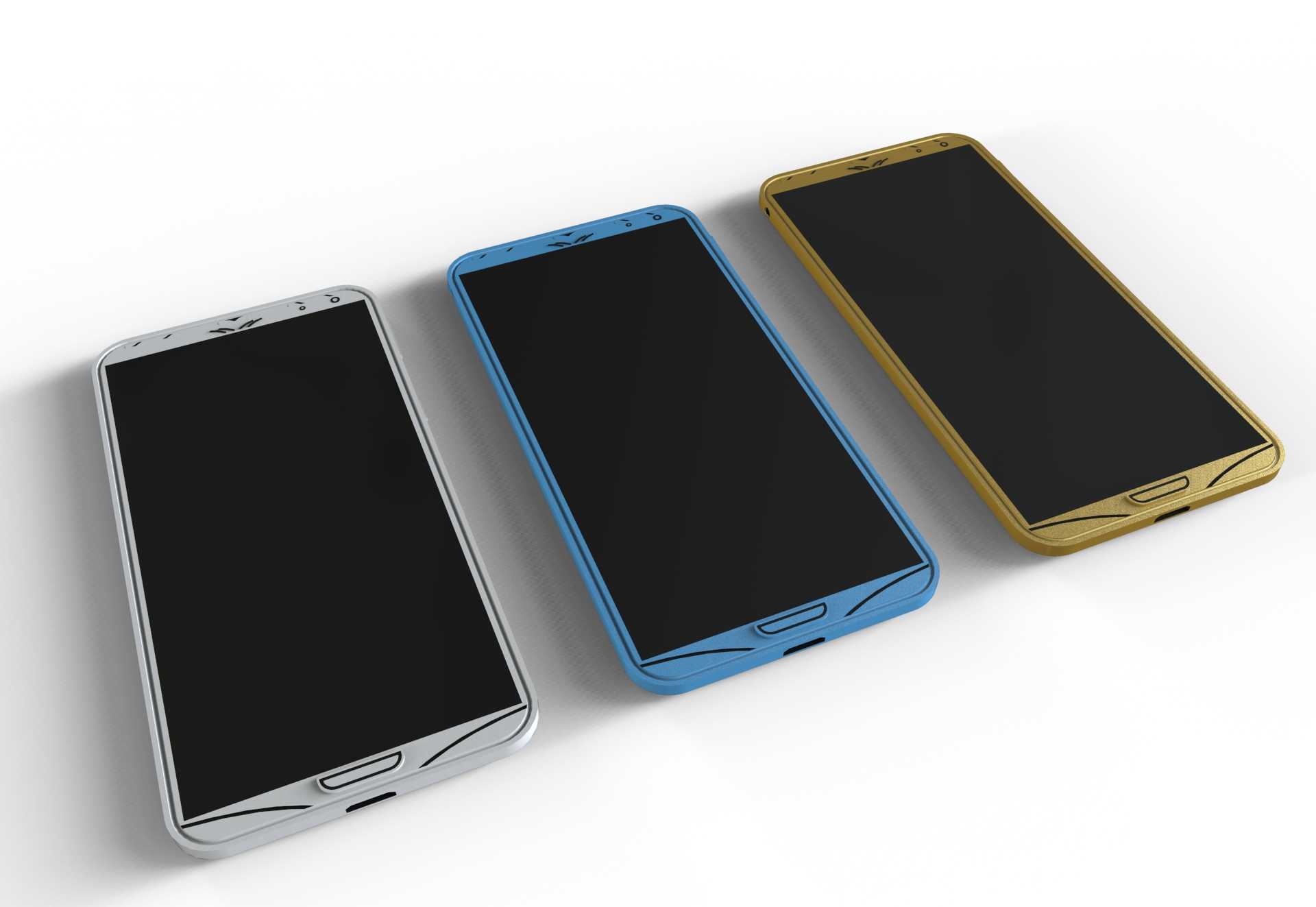

　　日常做消费电子结构设计时，这类直板全面屏手机的外观结构方案，首先要匹配手持使用的核心场景——单手握持时的侧边弧度、边角R角大小，都要贴合成年人手掌虎口与指节的贴合度，避免长时间握持产生硌手感，三款不同配色的方案，分别对应不同消费群体的审美偏好，银白款偏向商务简约风格，蓝色款面向年轻潮流用户，金色款适配偏好质感外观的受众。从结构设计逻辑来看，整机采用一体化中框加前后盖板的经典堆叠方案，中框侧边做了微弧收边处理，既能够提升握持时的摩擦力，降低滑落风险，也能在屏幕与中框的衔接处形成自然过渡，避免直角边带来的割手感。正面屏幕采用窄边框设计，顶部预留了前置摄像头与听筒的集成开槽位置，底部保留了实体指纹识别按键的安装位，

　　这个位置的选型要匹配手指按压的行程反馈，按键周边做了0.1mm的凸台处理，既能够避免日常放置时按键被平面误触，也能让用户盲操作时快速定位按键位置。机身底部预留了充电接口、扬声器出音孔与麦克风拾音孔的安装位置，开孔的排布要兼顾内部PCB板的堆叠空间，避免开孔位置与内部主板元器件、电池仓产生干涉，中框的壁厚控制在1.2mm，既能够保证整机的结构强度，在1米高度跌落测试时不会出现中框变形的问题，也能尽可能压缩整机厚度，控制在8mm以内的主流厚度区间。设计过程中要重点考虑屏幕与中框的装配公差，屏幕与中框之间预留0.05mm的点胶空间，采用防水泡棉胶进行粘接，能够满足日常泼溅的防护需求，同时屏幕四周的缓冲泡棉厚度要控制在0.3mm，

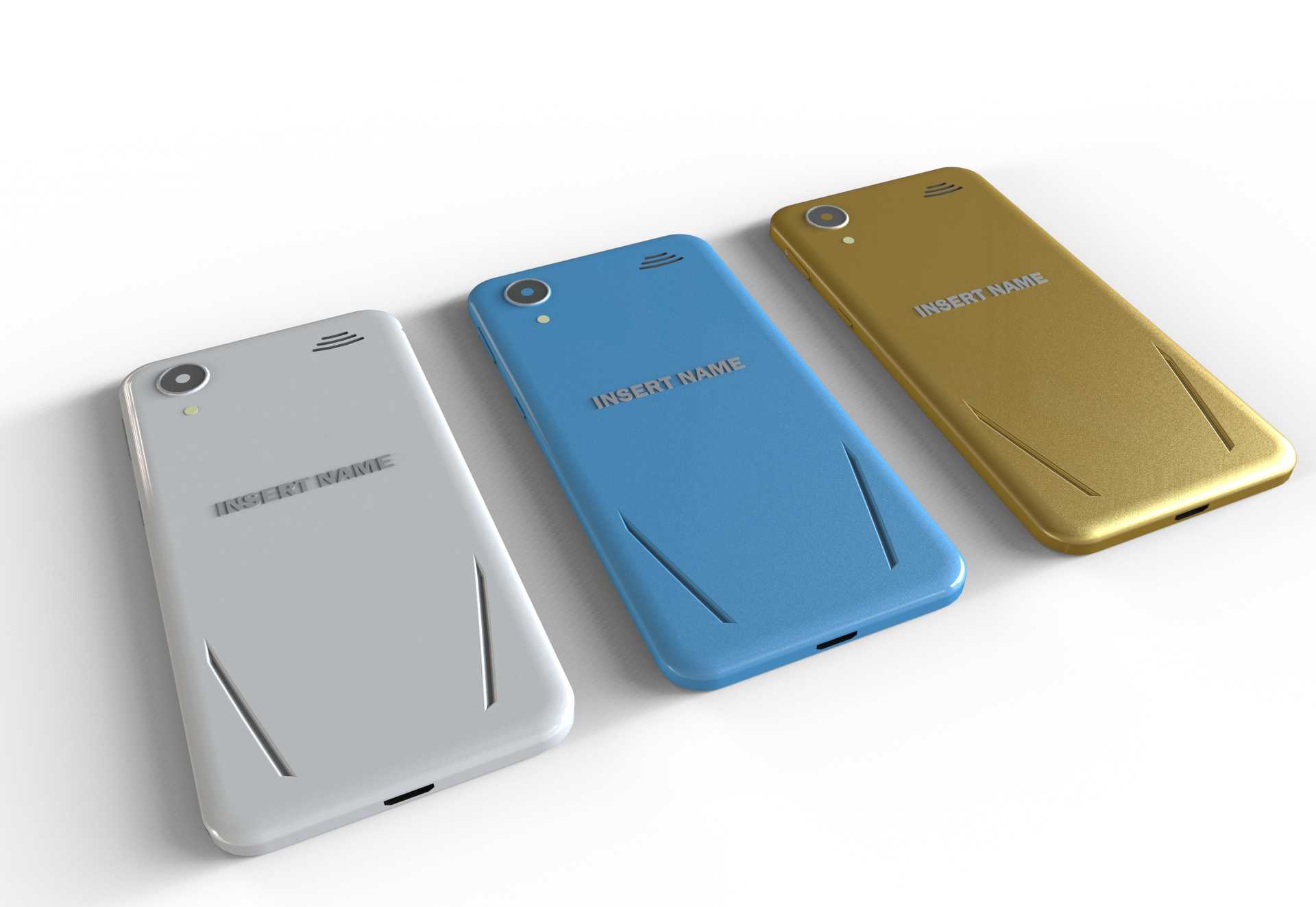

　　在屏幕受到正面冲击时能够吸收部分冲击力，降低屏幕碎裂的风险。后盖与中框的衔接采用卡扣加粘接的双重固定方式，卡扣的排布间距控制在15mm一个，保证后盖装配后不会出现翘边问题，后盖表面做了细微的磨砂纹理处理，既能够提升握持时的防滑性能，也不容易残留指纹污渍，日常使用时的耐脏性更好。三款配色的中框与后盖采用同色一体化配色方案，中框表面做了阳极氧化处理，不同配色的氧化层厚度控制在8-12μm，既能够保证颜色的均匀度，不会出现色差问题，也能提升中框表面的耐磨性能，日常与钥匙等硬物放在口袋里时，不容易出现明显的划痕。从安装边界来看，整机的长宽尺寸控制在158mm*75mm的区间，能够适配绝大多数成年人的单手握持范围，屏幕尺寸对应6.

　　2英寸左右的全面屏比例，屏占比达到85%以上，兼顾视觉观感与握持手感。内部堆叠时，电池仓的位置要放在机身中部偏下的位置，平衡整机的重心，让用户单手握持时不会出现头重脚轻的感觉，主板采用L型排布设计，充分利用机身内部的空间，在保证电池容量达到主流水平的前提下，尽可能压缩整机的厚度。侧边的按键包括电源键与音量加减键，按键的凸起高度控制在0.8mm，按压行程控制在0.3mm，按键内部采用锅仔片作为触发元件，保证按压时的反馈清晰，按键与中框开孔之间的间隙控制在0.1mm，既能够保证按键按压时不会出现卡滞问题，也能避免间隙过大进灰。顶部的听筒开槽采用微缝设计，开槽宽度控制在0.8mm，既能够保证通话时的声音传出效果，也能避免大开槽进灰影响听筒寿命，前置摄像头的开孔位置做了沉台处理，摄像头镜片表面与屏幕盖板表面齐平，不会出现凸起积灰的问题。在做结构验证时，要重点模拟日常使用中的扭转受力场景，整机在受到15N·m的扭转力时，中框与屏幕、后盖之间不能出现开胶问题，屏幕不能出现显示异常，侧边按键要保持正常的按压功能。另外，机身底部的扬声器出音孔采用0.5mm直径的微孔排布，开孔数量根据扬声器的出声面积做匹配，内部粘贴防尘网，避免灰尘进入扬声器腔体影响音质，麦克风的拾音孔要做错位设计，避免气流直接冲击麦克风产生风噪，提升通话时的拾音效果。
