带扳手的螺栓紧固连接组件结构设计

　　这套带扳手的螺栓连接组件，在各类机械装配场景中承担着基础且核心的紧固作用，小到普通工装夹具的层板固定，大到中小型设备的机座拼接、防护壳体的合装，都能见到这类结构的实际应用。日常设备运维、产线装配作业中，这类组件不需要额外搭配复杂的专用工具，配套的梅花扳手就能直接完成拧紧、拆卸操作，能有效减少现场工具适配的麻烦，降低装配环节的工具准备成本。

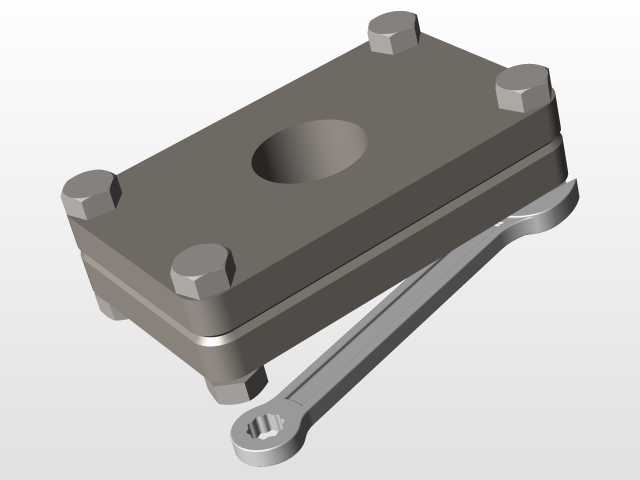

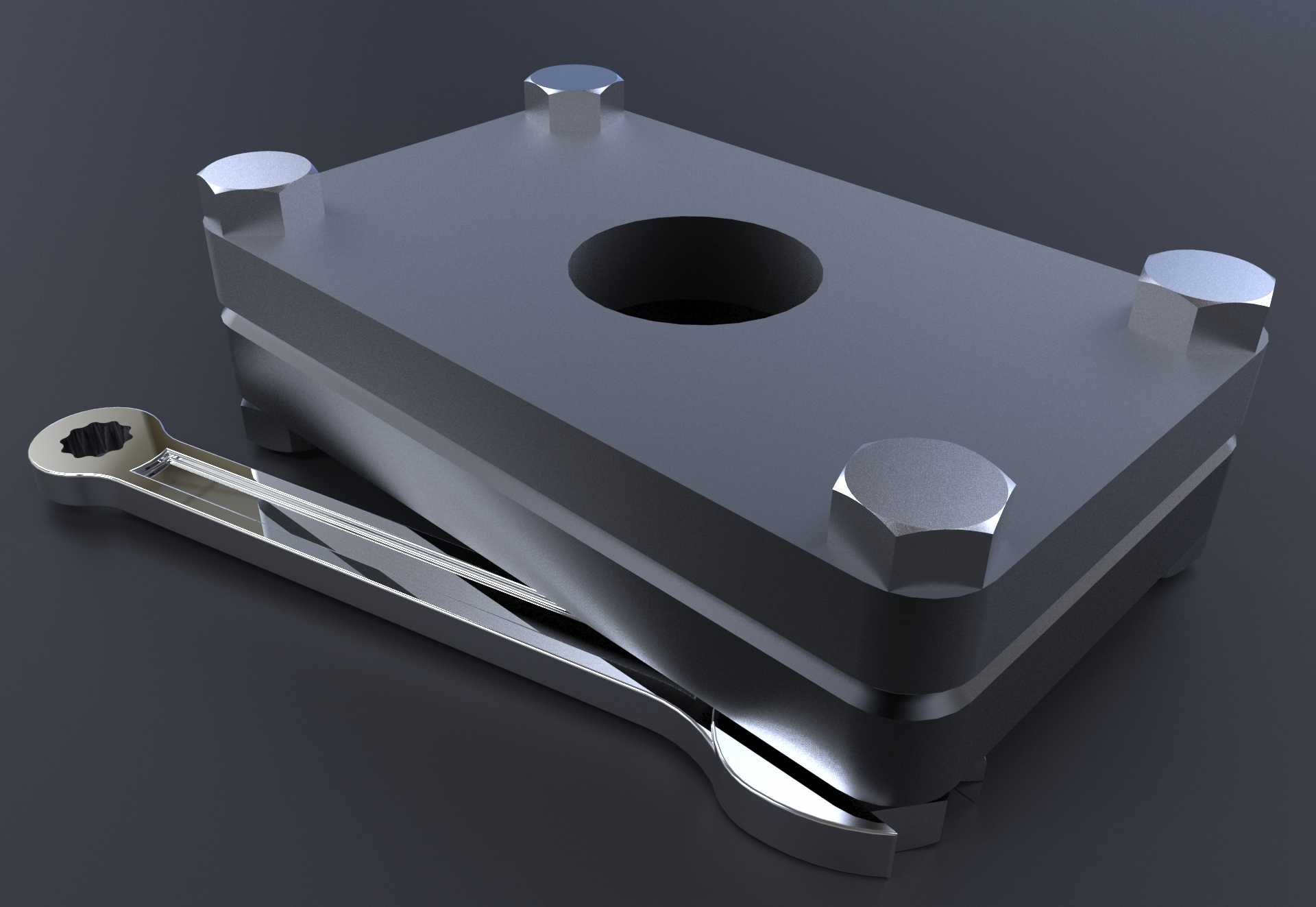

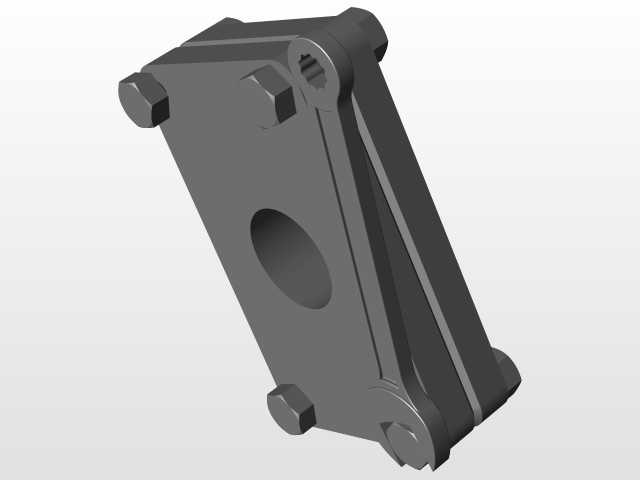

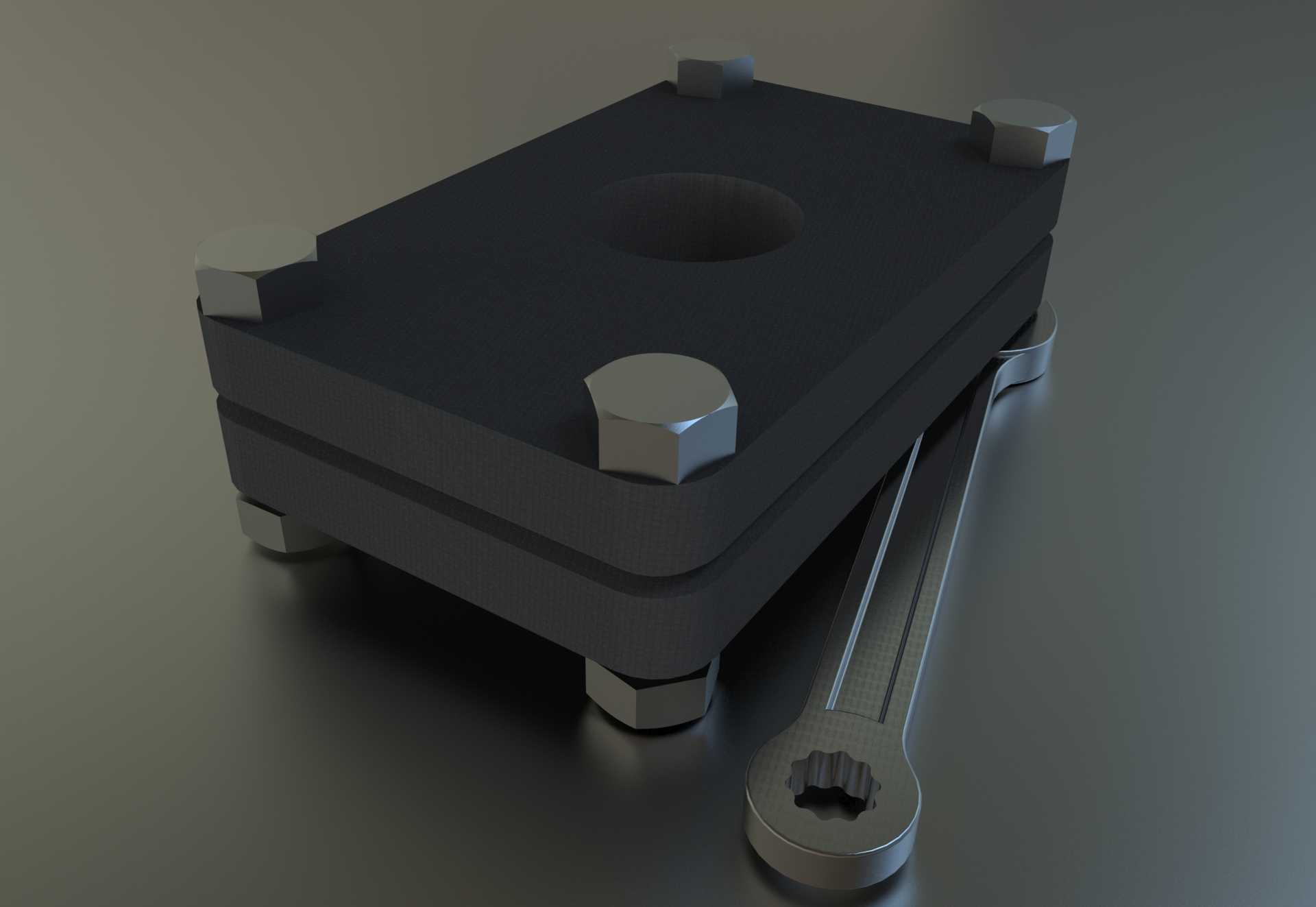

　　从功能特性来看，整套组件采用外六角螺栓搭配六角厚螺母的组合，螺栓穿过两层叠合的安装板后，螺母从另一侧旋合压紧，配合扳手施加合适的预紧力矩，就能让两层安装板之间形成足够的静摩擦力，抵消设备运行过程中产生的振动、横向剪切力，避免连接部位出现松动、错位的问题。配套的梅花扳手采用十二角梅花头设计，和六角螺栓头、螺母的贴合面更大，拧紧过程中不容易打滑，不会损伤紧固件的棱角，相比普通开口扳手，能传递更大的拧紧力矩，适合需要一定预紧力的连接场景，扳手的长杆设计也符合人力操作的力臂需求，作业人员不需要施加过大的握力就能达到标准预紧要求。

　　设计这套结构的时候，首先要考虑的是安装边界的适配性：两层叠合的安装板上预先加工了和螺栓杆径间隙配合的通孔，通孔位置避开安装板的边缘应力集中区，四个紧固点位对称分布在安装板的四角，让压紧力均匀覆盖整个连接面，不会出现局部压合不实的问题。螺栓的伸出长度做了严格控制，螺母拧紧后螺栓露出螺母2-3个螺距，既保证螺纹啮合长度足够，不会因为螺纹啮合不足出现滑牙失效，也不会因为伸出过长干涉周边其他零部件的安装，或是在设备运行过程中剐蹭作业人员、管线。安装板的厚度和螺栓的公称直径做了匹配，避免因为板件过薄、螺栓间距过大导致压紧后板件出现翘曲变形，影响连接面的密封或是定位精度。

　　实际应用中，这类连接结构的拆装频次通常不低，不管是设备定期检修拆解，还是工装的快速换型，都需要反复松紧螺栓，所以设计时特意选用了标准件规格的外六角紧固件，现场如果出现紧固件损坏、丢失的情况，不需要单独定制配件，直接采购同规格的标准五金件就能替换，大幅降低运维的配件储备成本。配套的扳手尺寸和螺栓、螺母的对边尺寸完全匹配，作业时不需要反复调整扳手角度，梅花头可以直接套入紧固件头部，在空间相对局促的安装位置，只需要小范围转动扳手就能完成拧紧作业，适配很多设备内部操作空间有限的装配场景。

　　从结构细节来看，安装板的边角做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员，螺栓头和安装板的接触位置没有额外加装垫片，是因为安装板本身的材质硬度足够，表面平整度较高，不需要通过垫片来分散压应力，也能减少组件的零件数量，降低装配的步骤复杂度。扳手的杆身做了等强度设计，握持部位和梅花头连接的位置做了圆弧过渡，避免应力集中导致扳手在施加较大力矩时出现断裂，杆身的截面尺寸经过校核，能承受对应规格螺栓最大拧紧力矩下的扭转载荷，不会出现塑性变形。

　　在不同的应用场景下，这套组件的预紧力要求也有区别：如果是用于静态的机架拼接，只需要保证连接面没有明显缝隙，设备运行时连接部位不出现异响即可；如果是用于有振动工况的运动部件连接，就需要按照螺栓的强度等级施加对应的力矩值，必要时还可以搭配防松垫圈，不过这套基础结构本身已经预留了足够的设计余量，能覆盖大部分常规工业场景的紧固需求。很多刚入行的结构设计人员在做这类连接结构的时候，容易忽略螺栓间距和板件厚度的匹配关系，要么螺栓间距太大导致板件中间拱起，要么螺栓离板边太近导致板件边缘被压裂，这套结构的点位布局刚好避开了这些常见的设计误区，四个紧固点的位置距离板边的距离是螺栓公称直径的1.5倍左右，既保证了连接强度，也不会过多占用安装板的有效使用面积，中间预留的大尺寸通孔可以用来穿装主轴、管线或是其他定位部件，让整个安装板的功能集成度更高。
