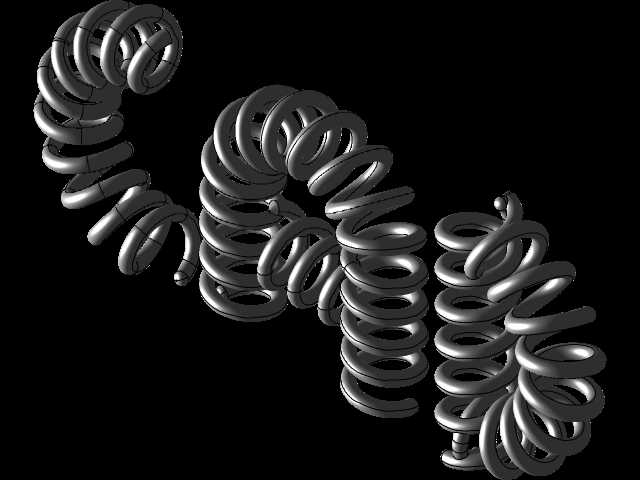

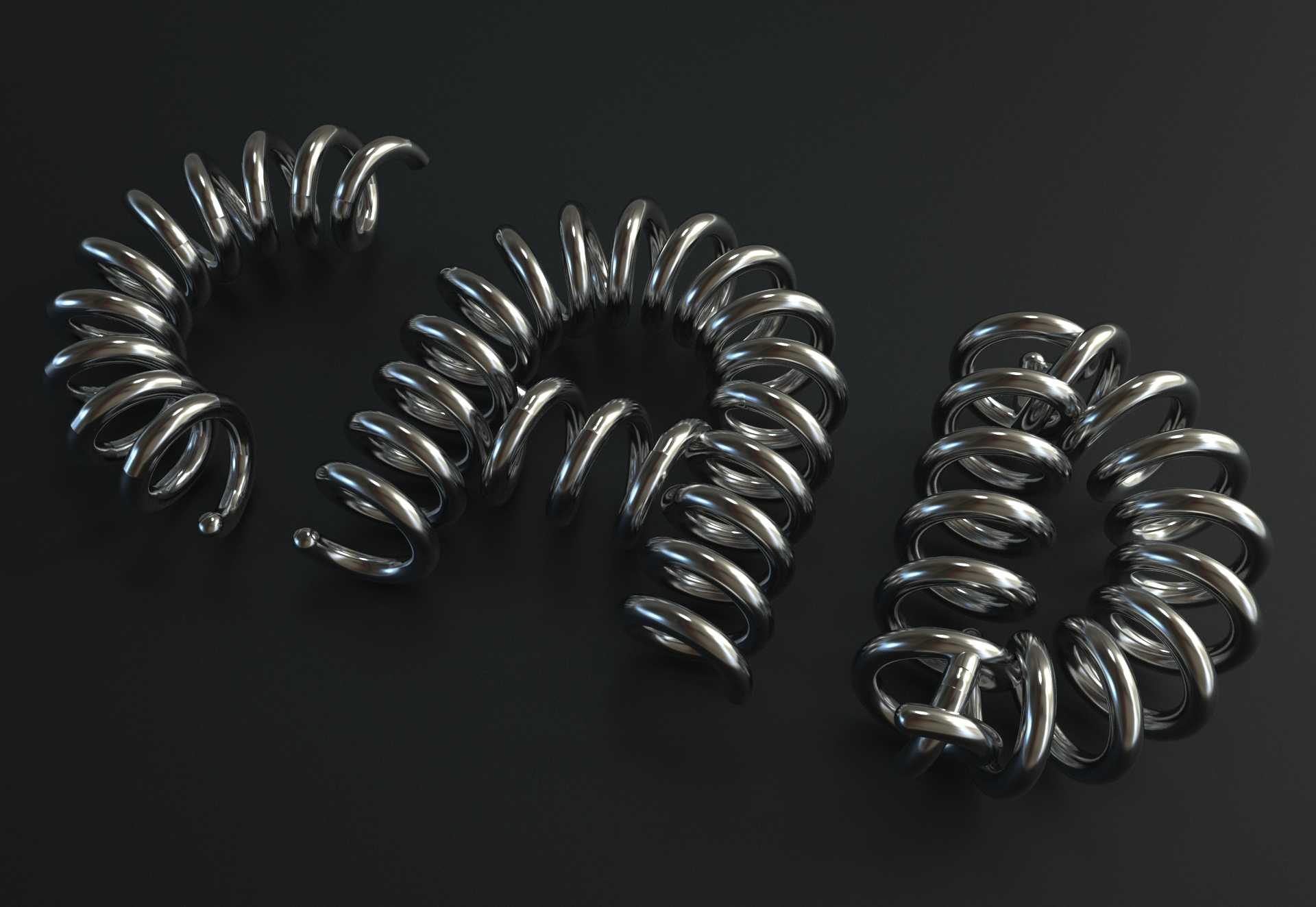

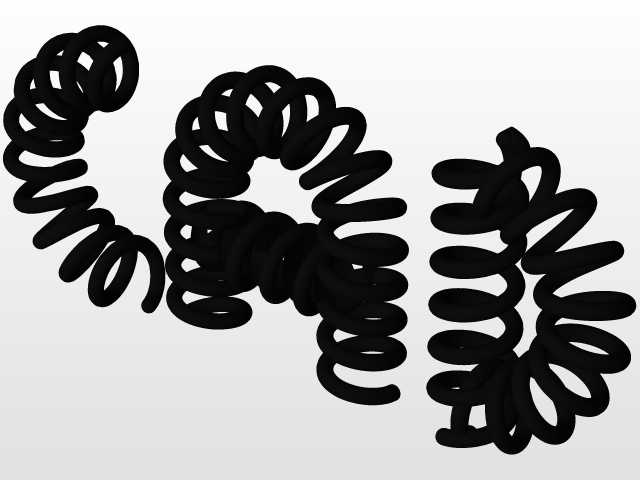

异形弯曲弹簧三维结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:407114
  • 异形弯曲弹簧三维结构设计
  • 异形弯曲弹簧三维结构设计
  • 异形弯曲弹簧三维结构设计

  这类异形弯曲弹簧在工业场景中覆盖的应用范围极广,小到消费电子的按键回弹结构、小型家电的卡扣锁紧机构,大到工业自动化设备的缓冲限位组件、专用工装的弹性压紧单元,甚至部分特种车辆的内饰卡接结构、健身器材的阻力调节部件,都能看到这类非标准螺旋弹簧的身影。和常规等节距圆柱弹簧不同,这类带弯曲弧度的弹簧在设计阶段需要先明确实际安装空间的边界约束,不能直接套用标准弹簧的参数公式直接生成,很多新手工程师在做这类零件建模时,容易直接用螺旋线加扫描的方式硬做,忽略了弯曲段的螺距变化和丝径变形问题,最后做出来的模型导入装配体后要么出现干涉,要么实际工作行程达不到设计要求。

  从功能特性上看,这类弹簧的核心作用是在有限的弧形安装空间内提供稳定的弹性回复力,相比直筒弹簧,它可以顺着安装位的曲面排布,不需要额外预留直线伸缩空间,能大幅压缩整体结构的占用体积。比如在一些弧形开合的手持设备铰链位置,用这类弯曲弹簧替代传统的扭簧加直簧组合,能减少至少两个定位零件的使用,同时让开合过程的弹力输出更线性,不会出现角度变化时弹力骤增骤减的卡顿感。设计这类弹簧的时候,首先要确定的是弹簧丝的材质对应的许用切应力,再根据实际需要的工作载荷反算有效圈数,这里要注意弯曲段的有效圈数不能直接按投影长度计算,要沿着弹簧丝的中心线展开核算,不然实际弹力会和设计值偏差超过百分之三十。

  建模过程中,螺旋线的路径绘制是核心环节,不能直接在平面上生成螺旋线再做弯曲变形,那样会导致弯曲内侧的螺距被挤压、外侧的螺距被拉伸,正确的做法是先绘制符合安装弧度的中心引导线,再沿着引导线的法向平面逐段生成螺旋节距,保证每一圈弹簧丝之间的间隙在自由状态下均匀一致,不会出现局部并圈的问题。外形尺寸方面,这类弹簧的外径要比安装槽的最小内径小0.8到1.2毫米,预留出工作时的径向变形空间,两端的收口结构要根据安装固定方式调整,如果是插装式固定,两端的收口角度要和安装孔的倒角匹配,避免装配时出现卡滞;如果是挂钩式连接,两端的挂钩弯曲半径要大于两倍的弹簧丝直径,防止应力集中导致使用过程中断裂。

  实际选型应用时,还要考虑弹簧的工作环境,如果是在有腐蚀的户外设备上使用,要对应调整弹簧丝的表面处理工艺,建模时也要把表面处理的层厚考虑到尺寸公差里,不然镀覆层加上之后会导致弹簧外径超差,装不进预留的安装位。另外这类弹簧的并紧长度不能按直弹簧的公式计算,弯曲段的并紧圈会因为弧度存在自然的间隙,核算极限压缩行程的时候要留出对应的余量,避免压并时出现永久塑性变形。很多设备在做振动测试时出现弹簧异响、提前失效的问题,大多是设计阶段没有考虑弯曲段的应力分布,在弧度最大的位置,弹簧丝的切应力会比直段高百分之十五左右,这部分位置的圈数要适当调整节距,做等应力设计,让整根弹簧的受力分布更均匀,延长整体使用寿命。
