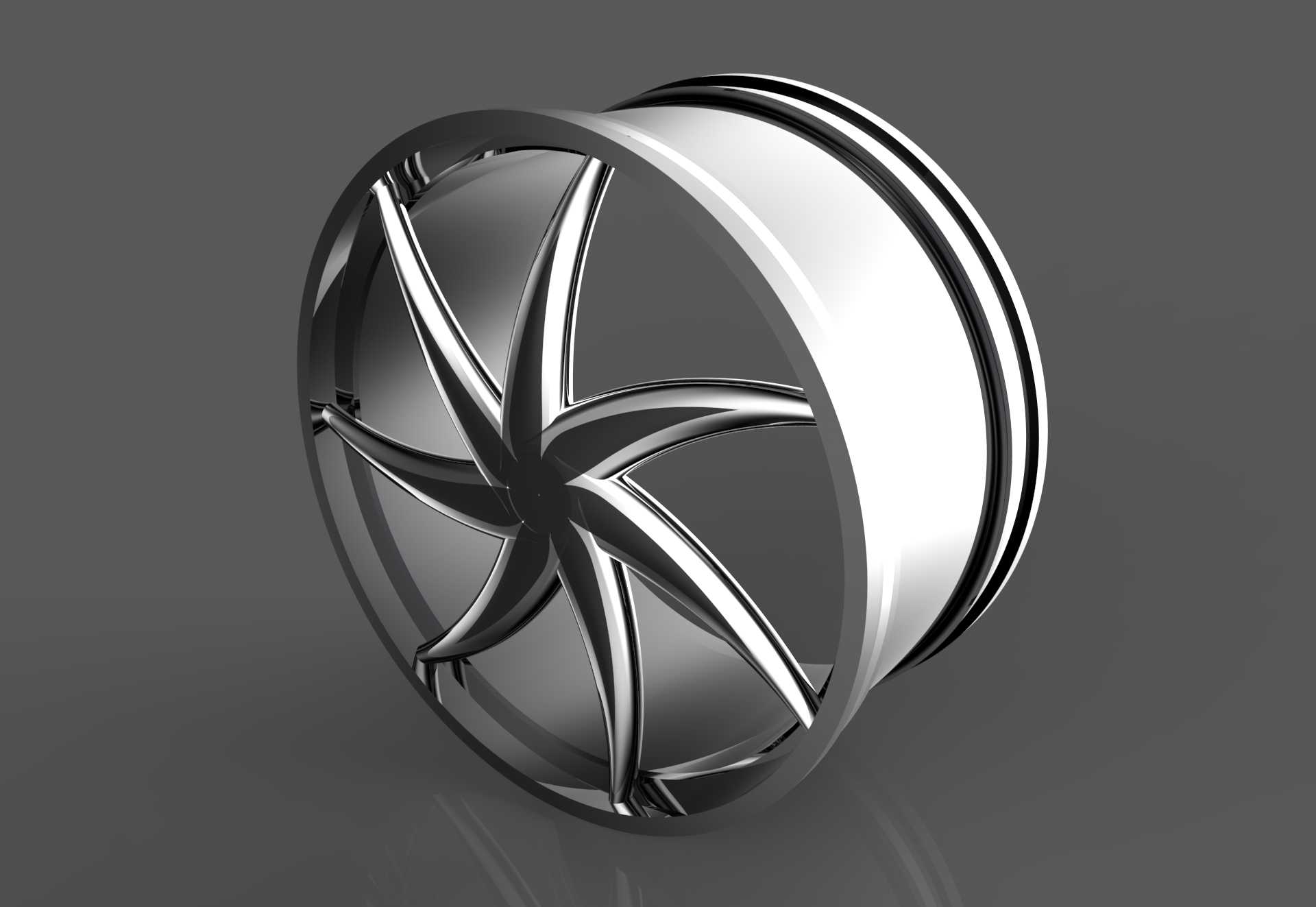

星形辐条汽车轮毂结构设计方案

　　这款星形辐条轮毂的设计，首先要匹配乘用车行走系统的安装边界，轮辋部分采用等宽深槽结构，适配常规子午线真空轮胎的装配需求，轮缘处做了加厚翻边处理，应对车辆过坎、侧倾时轮胎对轮辋的侧向挤压，避免长期使用后出现轮缘变形导致的慢漏气问题。辐条采用六组对称星形布局，每根辐条从中心安装盘位置向外延伸至轮辋内侧，辐条截面做了渐变收窄设计，靠近中心盘位置厚度更大，承担车辆行驶过程中传递的扭矩与冲击载荷，靠近轮辋端厚度逐步减薄，在保证结构强度的前提下降低整体转动惯量，提升车辆加速、制动时的响应速度。

　　从实际应用场景来看，这类轮毂主要适配家用乘用车、入门级运动车型的改装与原厂配套需求，日常城市道路行驶时，辐条之间的大间隙可以为制动盘提供更好的通风散热空间，连续制动工况下能引导气流快速带走制动卡钳与制动盘产生的热量，降低制动热衰减的概率。中心安装盘的孔位按照常规乘用车PCD节圆直径设计，匹配对应车型的轮毂轴承安装法兰，中心孔做了倒角导向处理，装配时可以快速对位，减少安装过程中对螺栓孔的磕碰损伤。螺栓孔周边做了局部加厚凸台，分散轮毂螺栓紧固时的压应力，避免长期交变载荷下螺栓孔周边出现应力开裂。

　　设计过程中需要重点考虑动平衡余量控制，六根辐条的重量差控制在极小范围内，轮辋的周向壁厚偏差也做了严格约束，减少后期装配轮胎时需要添加的平衡块重量，避免高速行驶时出现方向盘抖动的问题。辐条的表面造型做了弧面过渡处理，没有尖锐棱角，一方面降低行驶过程中的风阻系数，另一方面也减少日常洗车、维护时的磕碰划伤风险。轮辋的气门嘴孔位置设置在两根辐条之间的空隙处，方便后期充气、胎压监测传感器的安装与维护，不会和辐条结构产生干涉。

　　在安装边界上，轮毂的偏距按照对应车型的轮距需求设计，保证装车后轮胎不会超出翼子板范围，同时转向时不会和减震器、下摆臂等悬挂部件产生运动干涉。中心安装盘的背面做了沉台设计，适配轮毂轴承的定位凸台，保证轮毂安装后的同轴度，减少行驶过程中的径向跳动。辐条背面靠近轮辋的位置做了减重槽设计，在不降低结构强度的前提下进一步降低轮毂自重，减少簧下质量，提升悬挂系统的响应速度，改善车辆的操控质感与行驶平顺性。

　　针对日常使用的工况，轮毂的载荷设定按照对应车型的满载轴荷进行冗余设计，在经过颠簸路面、减速带时，辐条与轮辋的连接位置可以承受瞬时的冲击载荷，不会出现辐条断裂、轮辋变形的问题。轮辋的胎圈座位置做了滚花处理，增加轮胎与轮辋之间的摩擦力，避免大扭矩输出时轮胎与轮辋之间出现相对滑动，保证动力传递的可靠性。整体结构没有多余的复杂造型，在满足外观设计需求的同时，兼顾了结构强度、散热性能、装配维护便利性等多方面的工程需求，适合量产配套与售后改装市场使用。
