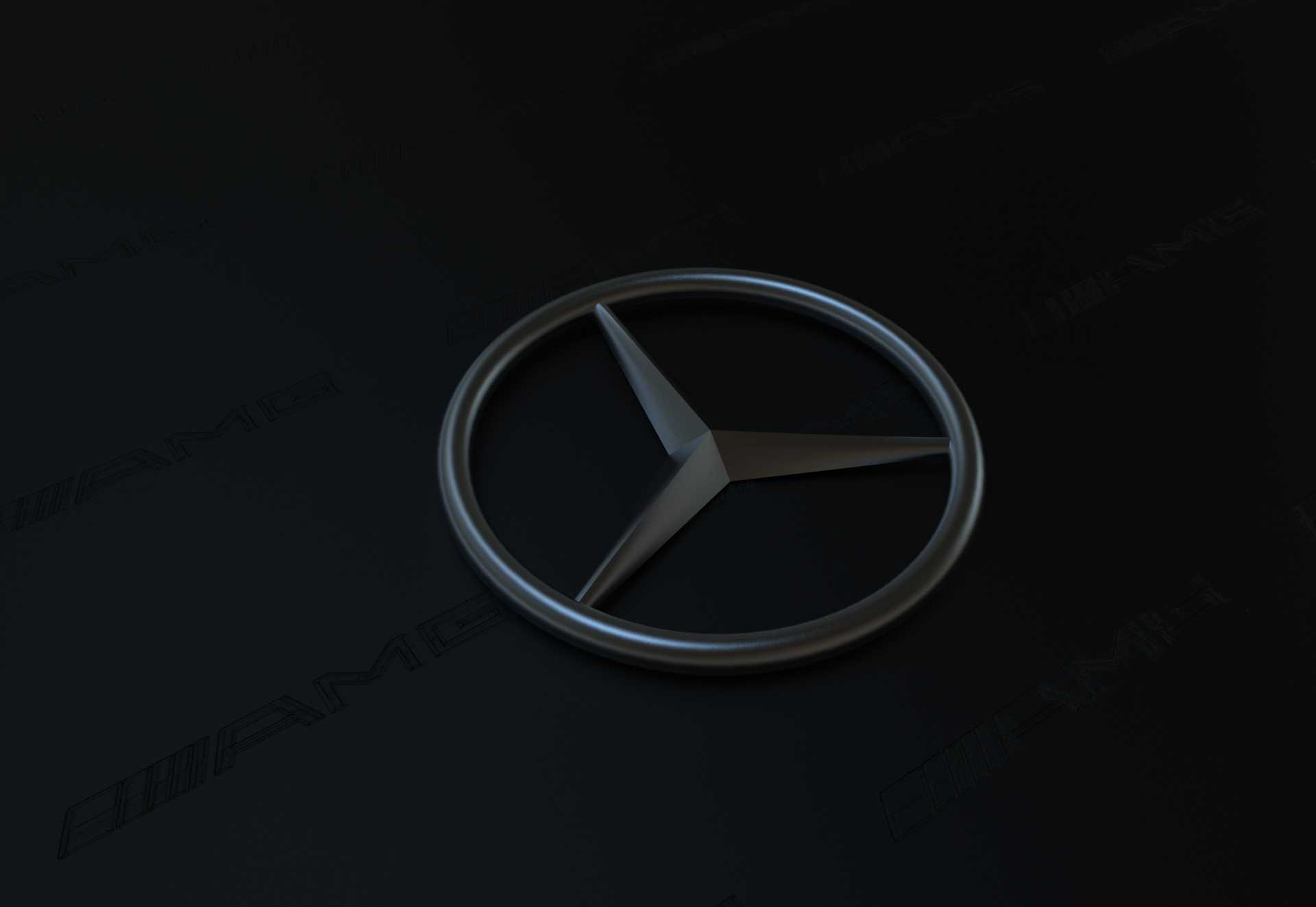

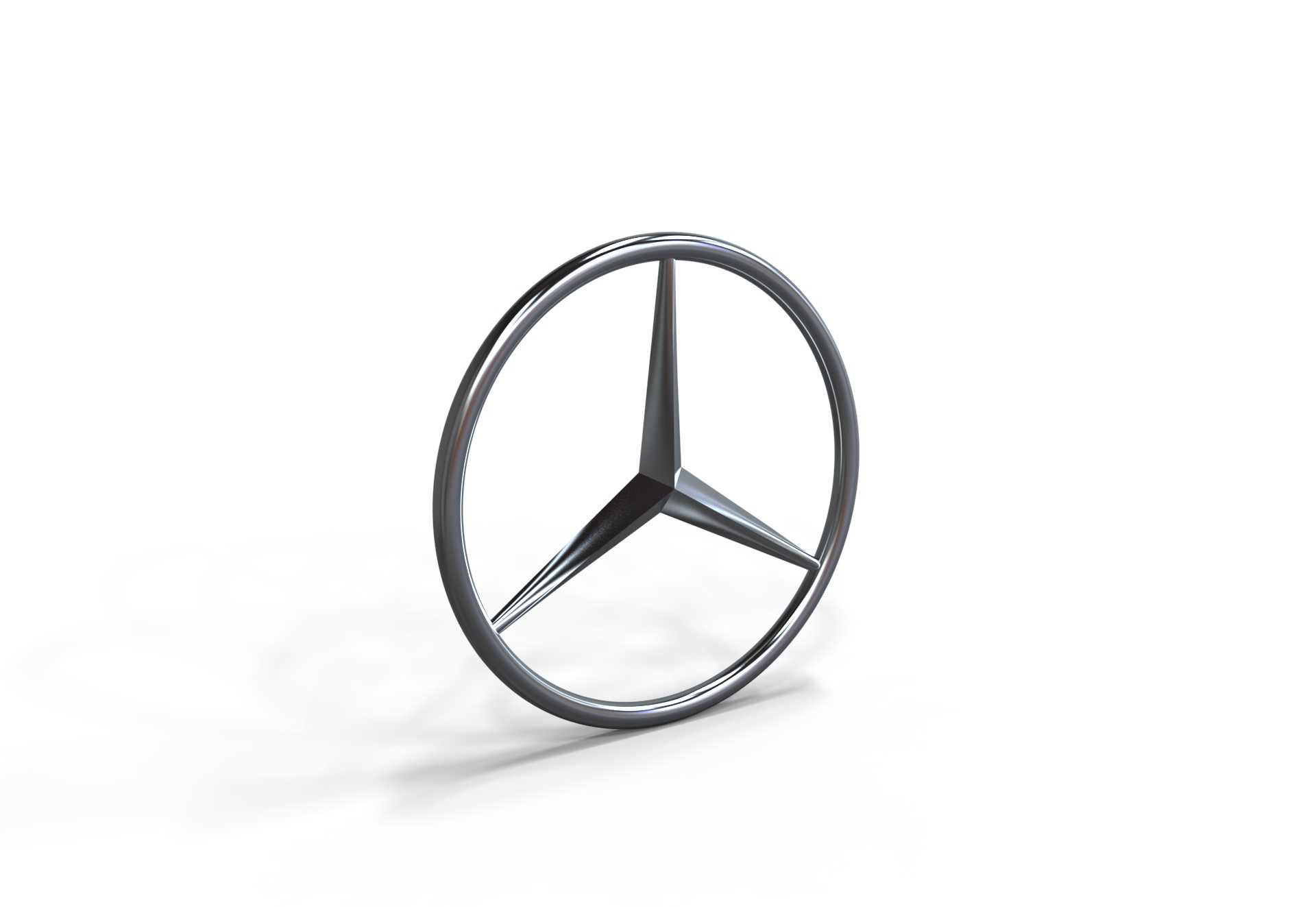

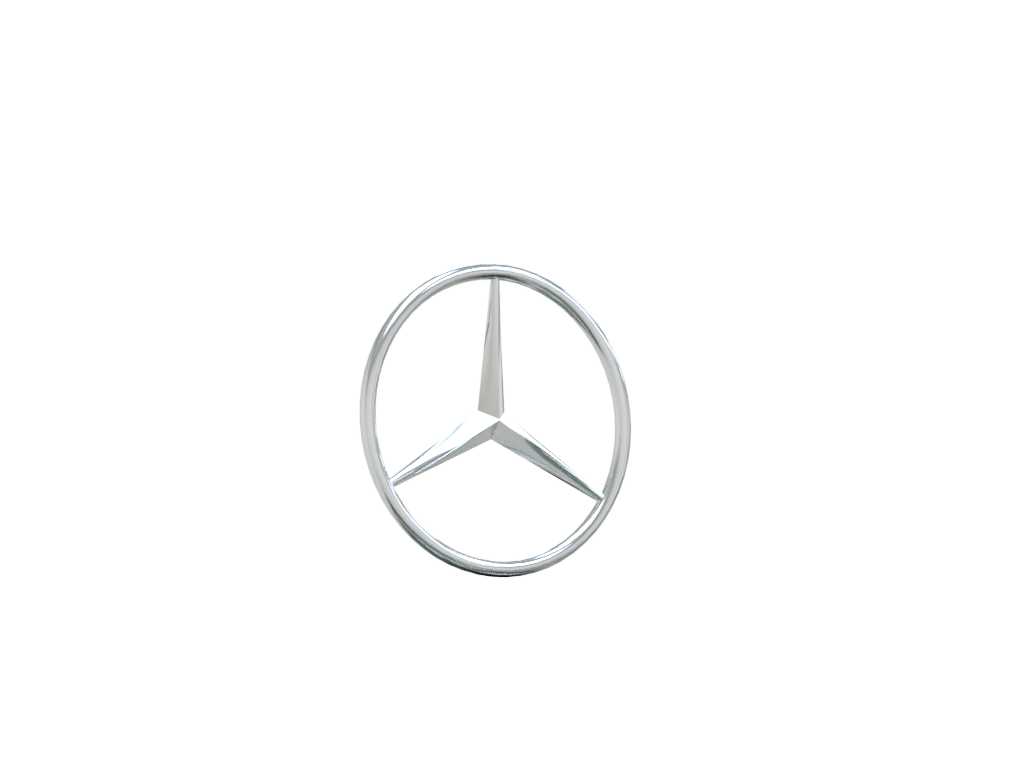

梅赛德斯三叉星徽标立体结构设计

　　在汽车外饰零部件的设计体系中，车头徽标是承担品牌视觉识别、整车质感传递的核心外露件，这款三叉星环形徽标的三维结构设计，完全围绕量产装车的实际工况展开，没有多余的装饰性冗余结构。从实际应用场景来看，该徽标可适配乘用车前脸进气格栅中央安装位、车尾行李箱盖标识位、轮毂中心盖装饰位等多个装车位置，也可衍生用于线下品牌展厅的立体标识、展车装饰件等周边场景，不同安装场景下的结构预留逻辑在建模阶段就做了对应考量。

　　设计思路上没有做夸张的形变处理，完全遵循品牌视觉识别的规范要求：环形外框做等宽圆弧过渡，截面采用带微小圆角的类椭圆造型，避免尖锐棱边带来的磕碰风险，同时匹配整车外饰的圆角设计语言，不会在整车视觉上产生突兀感；内部三叉星的三个支臂采用120度等夹角分布，每根支臂从中心交汇点向外框平滑延伸，厚度从中心到外框衔接处做渐变收窄，既保证视觉上的舒展感，也兼顾结构强度，避免支臂末端受外力出现断裂变形。支臂与外框的衔接位置做了连续的圆弧过渡，没有直角接缝，一方面降低注塑成型时的应力集中风险，减少生产过程中的翘曲、缺胶问题，另一方面也能避免长期使用后接缝位置积灰，降低用户日常清洁的难度。

　　从安装边界的尺寸逻辑来看，徽标的整体厚度控制在8mm以内，背部预留了通用的卡扣安装位与3M胶粘贴的平整基面，可适配不同车型的安装基座公差，不需要针对单一车型重新开发背部结构；外框的直径可根据不同安装位置做等比例缩放，缩放过程中所有圆角、厚度参数按比例联动，不会出现缩放后结构变形、比例失调的问题。针对装车后的实际使用工况，建模时特意将徽标的正面做了微小的弧面凸起，而非完全平面结构，这个弧度设计一方面可以优化车辆行驶过程中的气流走向，减少高速行驶时徽标位置产生的风噪，另一方面也能让雨水、灰尘顺着弧面自然滑落，减少污渍在徽标表面的附着，长期使用也能保持较好的视觉整洁度。

　　结构强度层面，三叉星支臂的内部做了均匀的壁厚设计，壁厚控制在2.5-3mm之间，既不会因为壁厚过薄导致零件受外力容易碎裂，也不会因为壁厚过厚产生注塑缩痕，影响表面外观质量；徽标背部做了网格状的加强筋布局，加强筋的高度不超过零件主壁厚的1.5倍，避免加强筋位置在表面产生缩印，同时能大幅提升整体结构刚性，在车辆行驶过程中遇到颠簸、气流冲击，甚至高压水枪冲洗时，都不会出现变形、脱落的问题。如果是用于发光车标的版本，该模型的内部空腔也预留了LED灯带的安装空间与走线位，不需要额外破坏原有结构就能实现发光功能，适配现在新势力车型常用的发光车标需求。

　　从工艺适配的角度，模型的所有脱模角度都控制在1度以上，没有倒扣结构，不需要复杂的抽芯模具结构就能实现量产，能有效降低模具开发成本与生产良率风险；表面处理的预留层也在建模时做了区分，可根据需求做镀铬、哑光黑、烤漆、金属拉丝等不同表面工艺，适配不同定位车型的外观风格，比如运动版车型用哑光黑处理，豪华版车型用亮面镀铬处理，都可以基于这个基础模型快速调整，不需要重新搭建主体结构。在实际的建模校验过程中，还做了装配干涉模拟，确认徽标安装后与周围的格栅饰条、漆面覆盖件之间保留至少2mm的安全间隙，不会因为车辆行驶中的振动产生摩擦异响，也不会因为热胀冷缩挤压到周边零件造成漆面损伤。
