带全零件结构的法兰安装式齿轮泵总成

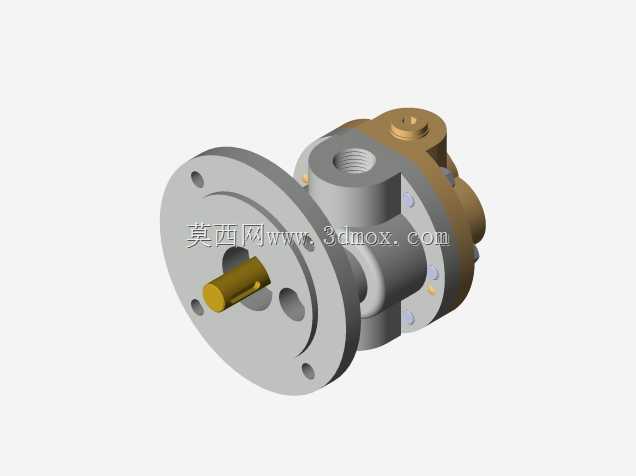

　　这款带全部零件的泵总成，在小型流体输送场景里的适配性很强，日常做小型液压站动力单元、润滑系统供油、低压清水或低粘度流体输送都能覆盖，尤其是设备安装空间紧凑、需要直接贴装在设备壁板的工况，它的法兰安装结构能省掉额外的安装支架，减少装配环节的累计误差。从结构设计逻辑来看，整个泵采用分体式端盖结构，主体的法兰安装盘采用圆形带均布安装孔的设计，安装时可以直接穿过螺栓固定在设备的安装面板上，安装面的贴合精度直接决定泵体的密封性能，建模时特意保留了安装面的平面度公差参考，实际加工时安装面粗糙度需要控制在Ra1.6以内，避免流体从安装结合面渗漏。泵的核心工作腔采用齿轮啮合结构，进出油口布置在泵体侧下方的位置，采用内螺纹接口，

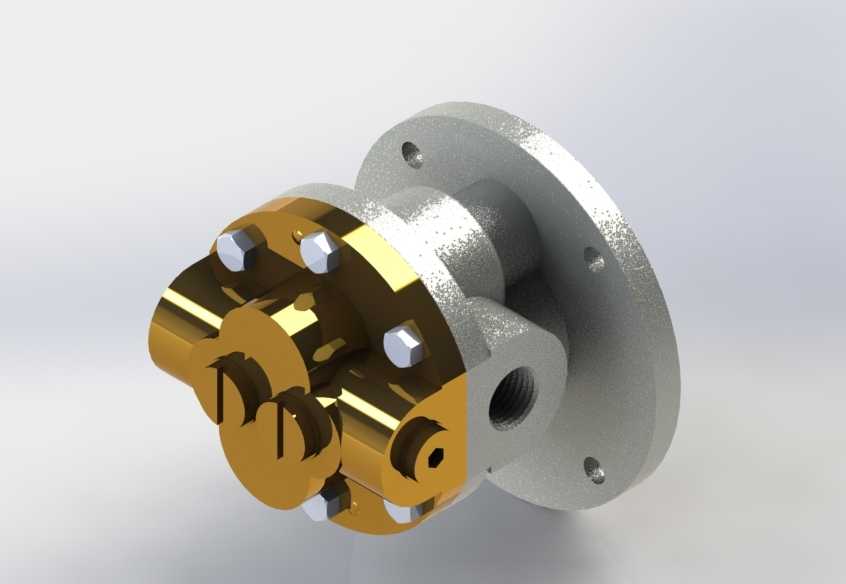

　　适配常规的液压管路硬管或软管接头，不用额外做转接块就能完成管路连接，减少管路泄漏点。端盖部分采用多颗内六角螺栓均匀锁紧，螺栓的排布围绕齿轮腔的圆周方向均匀分布，锁紧时可以按照对角顺序逐步拧紧，避免端盖受力不均导致的齿轮卡滞或者密封失效，建模时每一颗螺栓、垫片都做了独立的零件特征，方便后续做工程图的时候直接导出BOM表，也能在做装配仿真的时候检查螺栓和周边零件的干涉情况。从安装边界来看，法兰盘的外径尺寸适配常规的小型泵安装位，轴向总长度控制得比较紧凑，安装时不需要在设备后侧预留过多的操作空间，进出油口的中心高度和法兰安装面的相对位置做了精准定位，选型时可以直接匹配对应安装孔位的设备面板，不用二次调整安装位置。

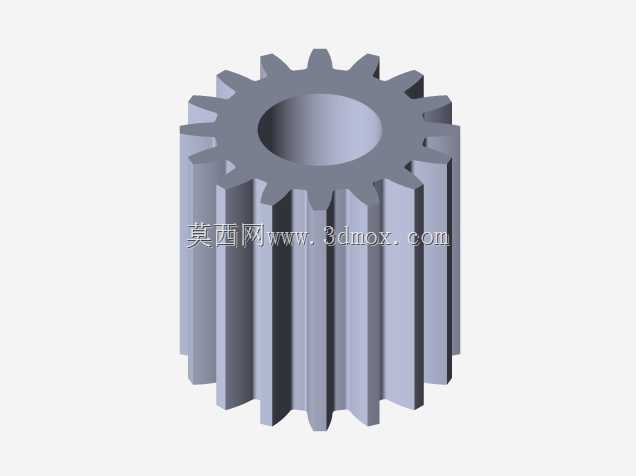

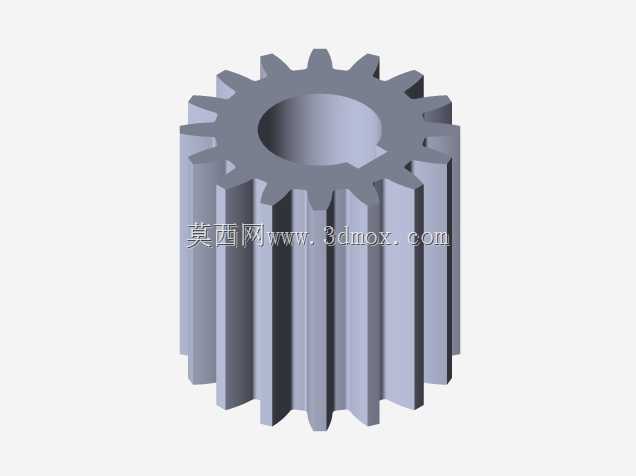

　　齿轮腔内部的流道做了平滑过渡处理，实际工作时流体从入口进入齿轮啮合区，随着齿轮的旋转被带到出口侧，依靠齿轮啮合的容积变化实现流体的加压输送，这种结构的泵自吸性能好，工作转速范围宽，对低粘度流体的输送稳定性优于叶轮式结构的泵，在小型机床润滑系统、小型液压机具、农用小型抽水场景里都有很成熟的应用。建模过程中对每个零件的配合公差都做了预留，比如齿轮轴和端盖轴承孔的配合采用间隙配合，齿轮端面和端盖内侧的轴向间隙控制在合理范围，既保证齿轮转动时不会卡滞，又能减少内部泄漏提升容积效率。泵体的主体部分采用金属材质建模，端盖和齿轮部分区分了不同的材质外观，方便做渲染的时候区分不同零件的加工工艺，法兰盘部分的安装孔做了沉孔设计，

　　螺栓锁紧后螺栓头不会突出法兰安装面，保证安装时法兰面能完全贴紧设备面板。在实际选型应用时，这款泵的流量参数和齿轮的宽度、模数直接相关，当前模型的齿轮参数适配小流量输送场景，如果需要更大流量可以在不改变安装法兰尺寸的前提下调整齿轮宽度，提升通用适配性。整个模型的所有零件都做了参数化特征，后续修改尺寸的时候可以直接编辑对应特征的参数，不用重新绘制零件，对于做同系列泵的变型设计很方便，能减少重复建模的工作量。装配时需要注意齿轮的啮合间隙，间隙过大会导致流量不足、压力波动大，间隙过小会导致运转时齿轮磨损加快、温升过高，模型里的齿轮啮合间隙按照常规液压齿轮泵的标准预留，实际生产时可以根据加工精度做微调。密封结构方面，端盖和泵体之间预留了密封槽的位置，可以安装O型密封圈实现静密封，齿轮轴伸出端的位置也预留了轴封的安装位，避免工作时流体从轴端泄漏，这些细节在建模时都做了完整的特征还原，不是简化的外观模型，能直接用于后续的工程图生成、装配工艺编制以及有限元分析的前处理。
