两爪式小型轴承拆卸拉拔器设计

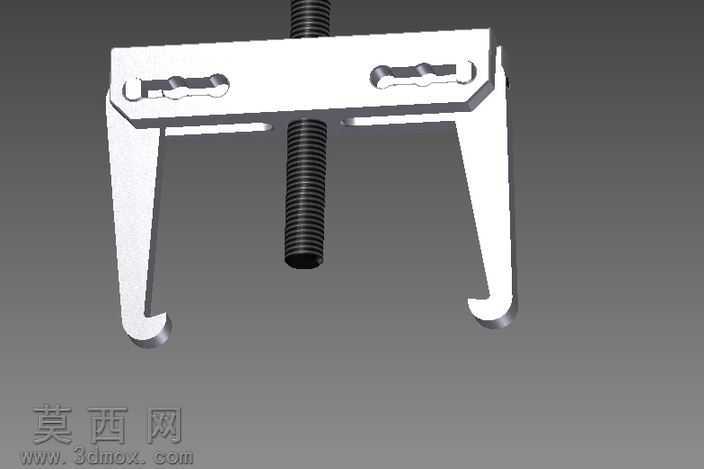

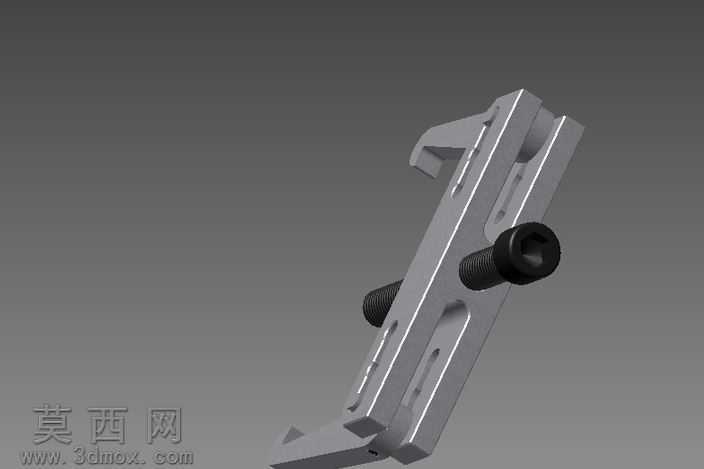

本作品为两爪式小型拉马三维模型，整体采用参数化建模方式完成，建模过程中严格遵循机械加工的公差配合要求，对各零部件的装配关系进行了完全还原。模型主体结构包含C型架体、两个对称勾爪、传动螺杆、顶部内六角施压端四个核心部分，建模时首先绘制架体的对称截面草图，通过拉伸切除完成架体的长槽导向结构，该长槽用于适配不同直径的被拆卸工件，可实现两个勾爪的间距调节，满足小尺寸范围内不同规格轴承、皮带轮的拆卸需求。勾爪部分采用铰接式连接设计，建模时对铰接销轴的配合间隙进行了合理预留，保证勾爪可绕销轴小幅度转动，能够更好地贴合被拆卸工件的端面边缘，避免拆卸过程中出现滑脱问题。传动螺杆采用梯形螺纹建模，螺纹牙型严格按照机械设计标准绘制，螺杆与架体中部的螺纹孔形成螺旋传动副，顶部的内六角施压端做了倒角与沉孔处理，还原了真实零件的加工工艺特征。材质渲染方面，架体与勾爪部分赋予了哑光银灰色金属材质，模拟45号钢调质处理后的表面质感，螺纹部分做了细微的纹理处理还原机加工螺纹的表面粗糙度，整体渲染采用柔和的工业灰背景，打光采用三点布光方式，清晰展现各部件的结构轮廓与装配关系。设计思路上，这款小型拉马针对铣削培训场景的教学需求开发，整体结构紧凑小巧，操作逻辑简单直观，通过旋转顶部螺杆即可对被拆卸工件的中心轴施加轴向顶推力，两个勾爪同步勾住工件外圈，将轴类零件从轴承、轮类零件中平稳顶出，避免敲击拆卸对工件造成的损伤，建模过程中对所有棱边都做了合理的圆角处理，还原真实五金工具的安全设计特征，各零部件可单独导出用于工程图生成与加工演示，完全满足机械拆装教学的使用需求。
