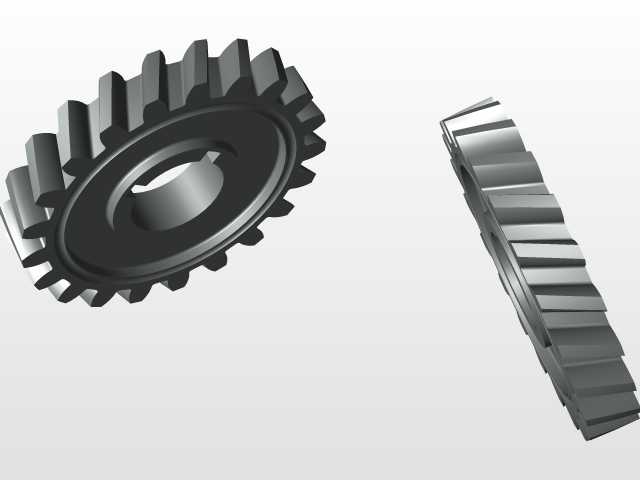

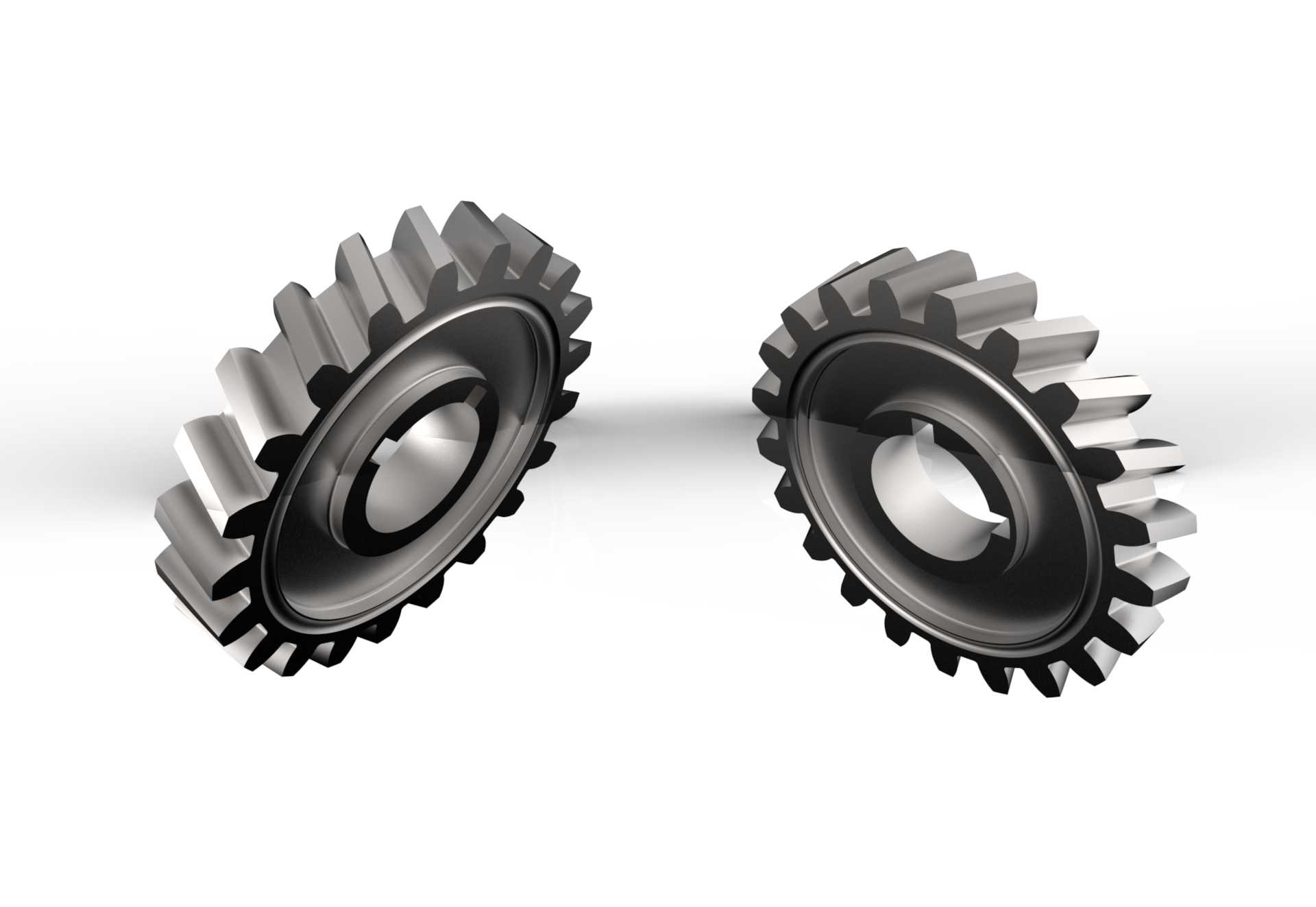

啮合式直齿圆柱传动齿轮副结构

　　这套直齿圆柱齿轮副是机械传动系统里应用最广的基础动力传递构件，日常在轻工输送线、小型机床进给机构、农用机具传动箱、自动化分拣设备的动力分配单元里都能见到这类结构的身影，核心作用是在平行轴之间完成旋转运动与扭矩的传递，通过齿数配比的差异实现固定传动比的转速增减、扭矩匹配，保障动力输出端与负载端的运动参数适配。从结构设计逻辑来看，两个齿轮采用标准渐开线齿形设计，齿廓曲线经过参数化拟合，啮合过程中能保持恒定的瞬时传动比，不会出现传动卡顿、速比波动的问题，齿向方向为直齿设计，加工时可通过滚齿、插齿工艺一次成型，不需要额外的螺旋角导程调整，加工门槛低，后期维护更换的适配性更强，适合对传动平稳性有基础要求、不需要超大负载承载的中低速传动场景。

　　齿轮的轮毂部分做了阶梯式内孔设计，中心通孔用于穿过传动轴，孔壁可根据装配需求加工键槽，通过平键实现与轴的周向固定，避免传动过程中齿轮与轴出现相对转动；轮毂与轮缘之间设置了均匀厚度的辐板结构，在保障整体结构刚性的前提下尽可能减少零件自重，降低传动过程中的转动惯量，减少设备启停阶段的惯性冲击，辐板与齿圈、轮毂的衔接位置都做了圆角过渡，避免应力集中导致的零件疲劳断裂，延长构件的实际使用寿命。齿宽参数经过匹配计算，两个齿轮的齿宽保持一致，啮合时的接触长度覆盖全齿面，不会出现偏载导致的局部齿面过度磨损；齿顶高、齿根高按照标准模数配比设计，啮合时的齿侧间隙控制在合理区间，既不会因为间隙过大出现传动回程误差，也不会因为间隙过小导致运转卡滞、

　　齿面摩擦升温过快。从安装边界来看，两个齿轮的中心距严格按照模数、齿数参数计算得出，装配时需要保障两根安装轴的平行度公差在允许范围内，轴端的轴向窜动量控制在合理区间，避免齿轮啮合时出现齿向错位，导致局部接触应力过大加剧磨损；齿轮的轴向定位可通过轴肩、套筒或者轴用挡圈实现，定位面需要与齿轮端面紧密贴合，避免运转过程中出现轴向窜动影响啮合精度。这类齿轮副在实际选型应用时，需要根据传递的额定扭矩、工作转速、工况负载冲击情况匹配对应的材质与热处理工艺，常规轻载场景可采用45号钢调质处理，齿面硬度满足基础耐磨要求，中载场景可对齿面进行高频淬火提升表面硬度，重载冲击场景则可采用合金结构钢渗碳淬火处理，保障齿芯韧性的同时提升齿面耐磨性能。

　　在装配调试阶段，需要通过压铅法或者塞尺检测齿侧间隙，通过涂色法检测齿面接触斑点的分布位置与面积占比，确保接触斑点均匀分布在齿面节线附近，接触面积占比符合对应精度等级的要求，若出现偏载情况需要及时调整轴的平行度或者齿轮轴向位置，避免长期偏载导致断齿、齿面点蚀等失效问题。日常运维过程中，需要根据运转转速与负载情况定期补充润滑脂或者润滑油，在齿面形成稳定油膜，减少金属直接接触带来的磨损，同时降低运转过程中的传动噪音，开放式传动场景需要定期清理齿面附着的粉尘、碎屑，避免硬质颗粒进入啮合区域造成齿面刮伤，封闭式传动箱则需要定期检查润滑油的清洁度，及时更换变质润滑油、清理箱体内的磨损杂质，保障齿轮副长期稳定运转。
