立柱式多关节机械臂结构设计方案

项目分类:机械手 发布时间:2021-11-27 ID:407657
  • 立柱式多关节机械臂结构设计方案

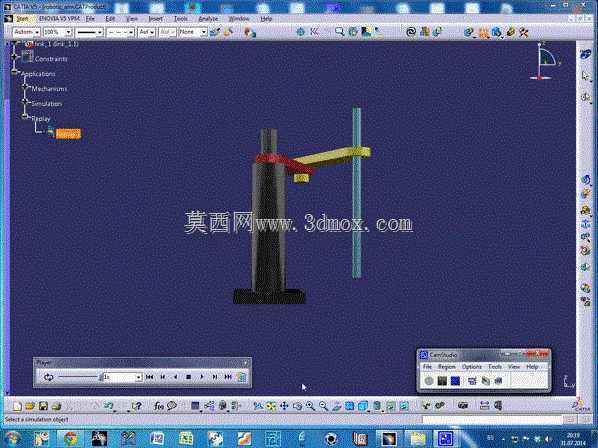

  这款立柱式多关节机械臂的结构设计,核心面向轻载工位的物料转运、工序上下料场景,常见于小型加工单元的工件周转、装配工位的零件拾取、检测工位的样件换位等作业环节,适配离散制造场景里小范围、多自由度的位置调整需求,可覆盖半径内任意空间点位的姿态调整,替代人工完成重复性的取放、移位操作。从结构布局来看,底部采用方形安装法兰作为整机固定基准,安装面预留均匀分布的螺栓过孔,可直接固定在设备机架、作业平台或者移动小车上,安装时需保证基准面的平面度公差控制在0.1mm以内,避免立柱装配后出现倾斜,影响末端执行器的重复定位精度。立柱部分采用圆柱形空心结构设计,内部预留走线空间,可容纳动力线缆、信号线缆从底部穿入至各关节位置,避免线缆外露造成的剐蹭、

  缠绕风险,立柱外壁做表面氧化处理,提升耐磨性能的同时降低关节回转时的摩擦阻力。水平臂组件通过回转关节与立柱上部连接,该关节可实现360度水平方向回转,关节内部集成限位结构,可根据实际作业范围调整机械限位块的位置,避免回转过程中与周边设备发生碰撞,关节处的轴承配对采用角接触球轴承组合,可同时承受径向载荷与轴向倾覆力矩,保证臂部伸展状态下的结构刚性。水平臂与末端竖杆之间通过摆动关节连接,该关节可实现竖直平面内的角度调整,配合水平回转关节的动作,可让末端执行端到达作业范围内的任意空间坐标,关节处的传动采用同步带加谐波减速的组合方案,既保证传动过程中的间隙控制,又能实现较大的减速比,让末端动作保持平稳,不会出现启停阶段的冲击抖动。

  末端竖杆采用直线导向结构,可实现竖直方向的升降调整,行程根据作业高度差设计,可适配不同高度的工装台、料架位置,竖杆端部预留标准安装接口,可根据实际作业需求更换夹爪、吸盘、喷枪等不同执行元件,无需改动主体结构即可快速切换作业功能。设计过程中优先考虑了各关节的运动干涉问题,通过运动仿真验证了全行程范围内各组件的运动轨迹,确认臂部在最大伸展、最大回转角度下,各结构件之间不会发生剐蹭,同时核算了各工况下的受力情况,当末端承受额定负载时,臂部的最大变形量控制在允许范围内,不会因为结构形变影响作业精度。整机的尺寸边界经过优化,底座安装尺寸控制在紧凑范围内,最大作业半径适配常见的小型工位布局,不会占用过多的车间安装空间,

  各关节的驱动元件均内置在结构件内部,外观无突出的零部件,既提升了设备的安全性,也方便日常的清洁维护。在实际应用中,这类机械臂可搭配简易的控制系统实现点位运动控制,也可接入生产线的总控系统实现联动作业,针对小批量多品种的生产场景,可快速调整运动路径参数,适配不同的作业流程,相比大型工业机器人,其结构更简单,维护成本更低,部署灵活性更高,非常适合中小型制造企业的自动化改造场景,可在不改动现有产线布局的前提下,快速完成安装调试,投入工位作业。
