自适应多关节柔性抓取机械手爪结构

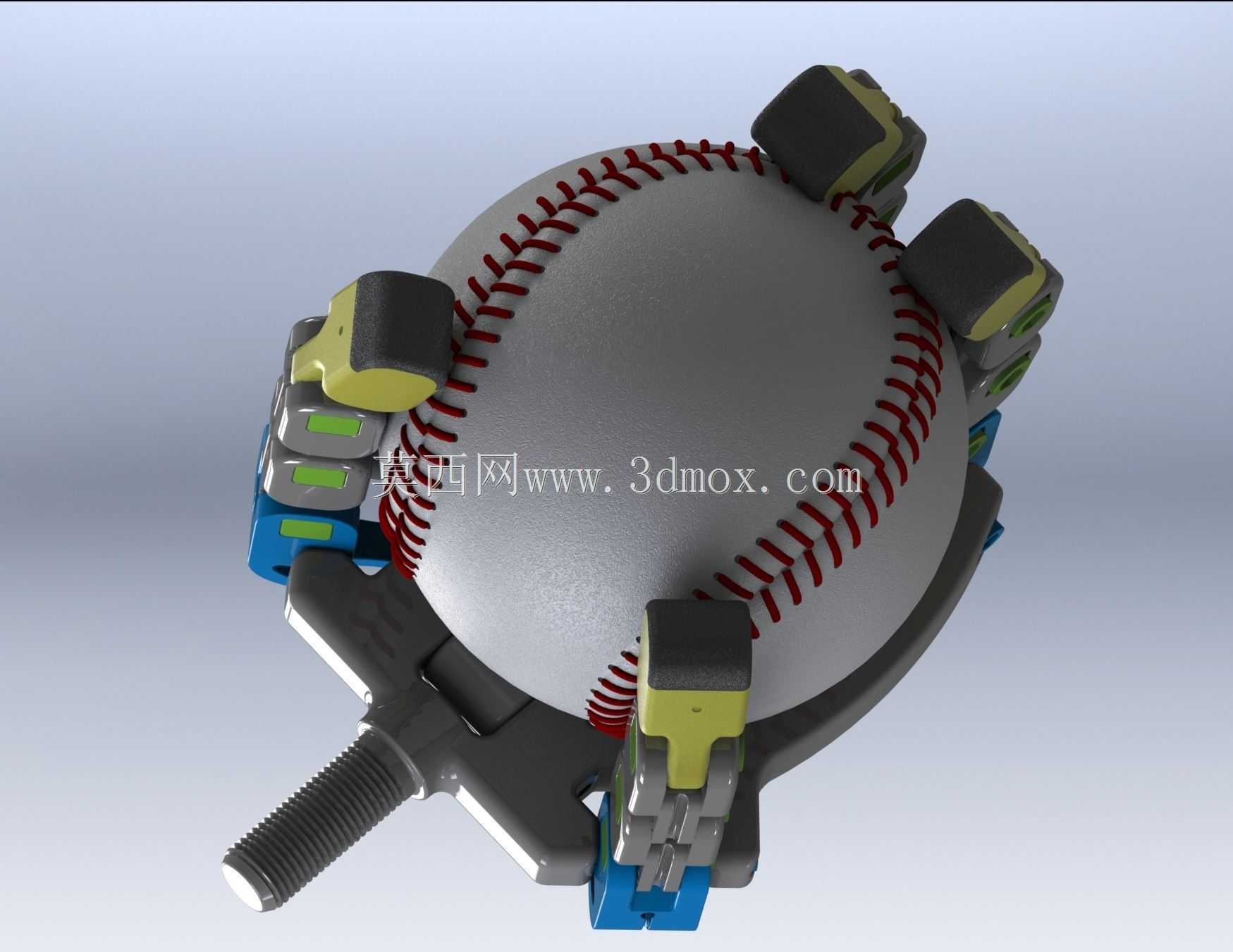

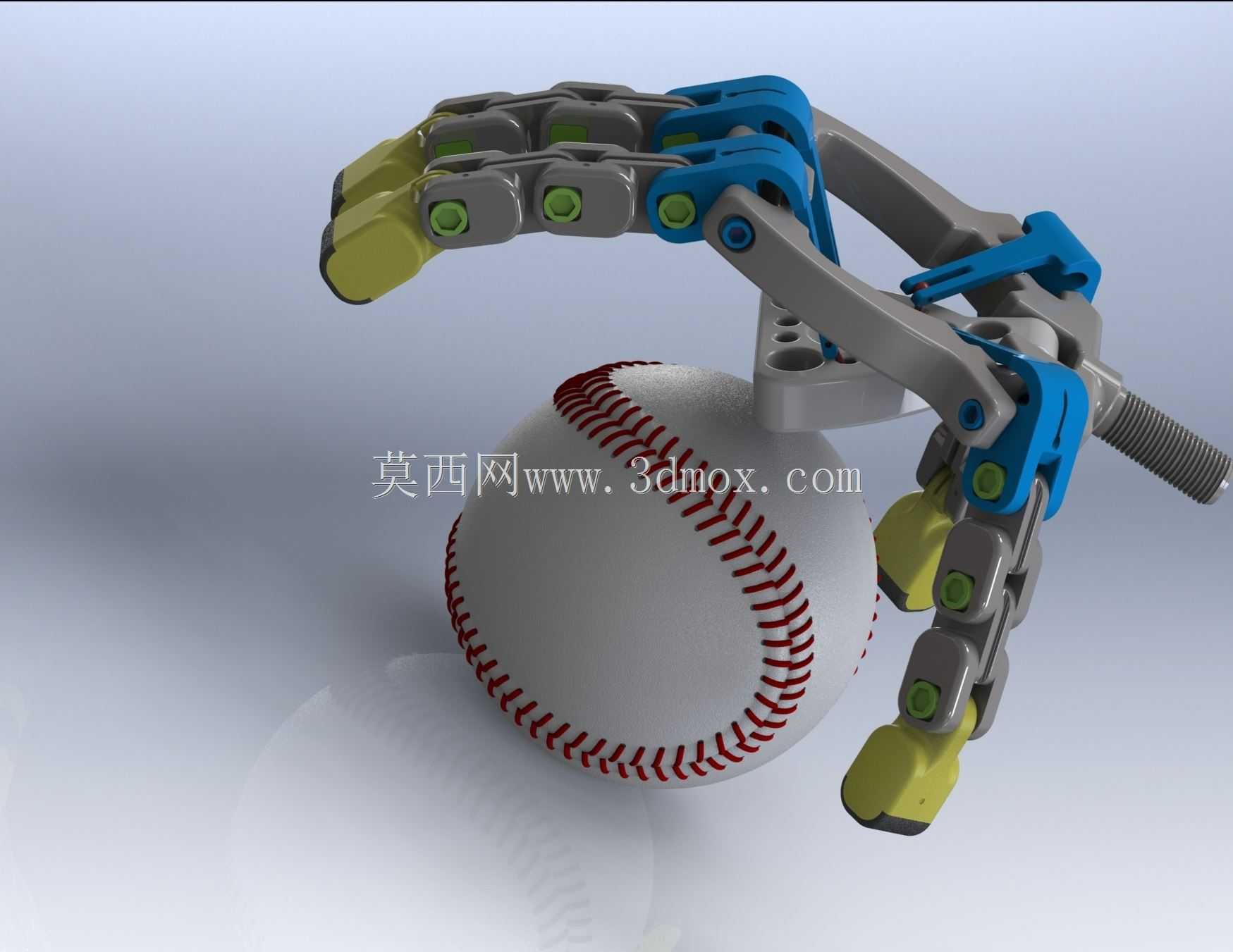

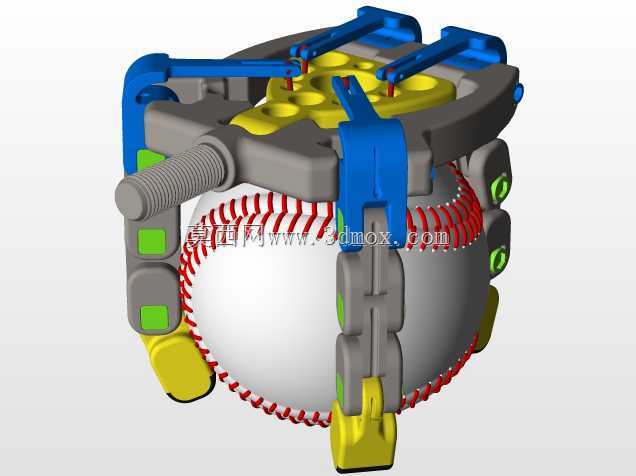

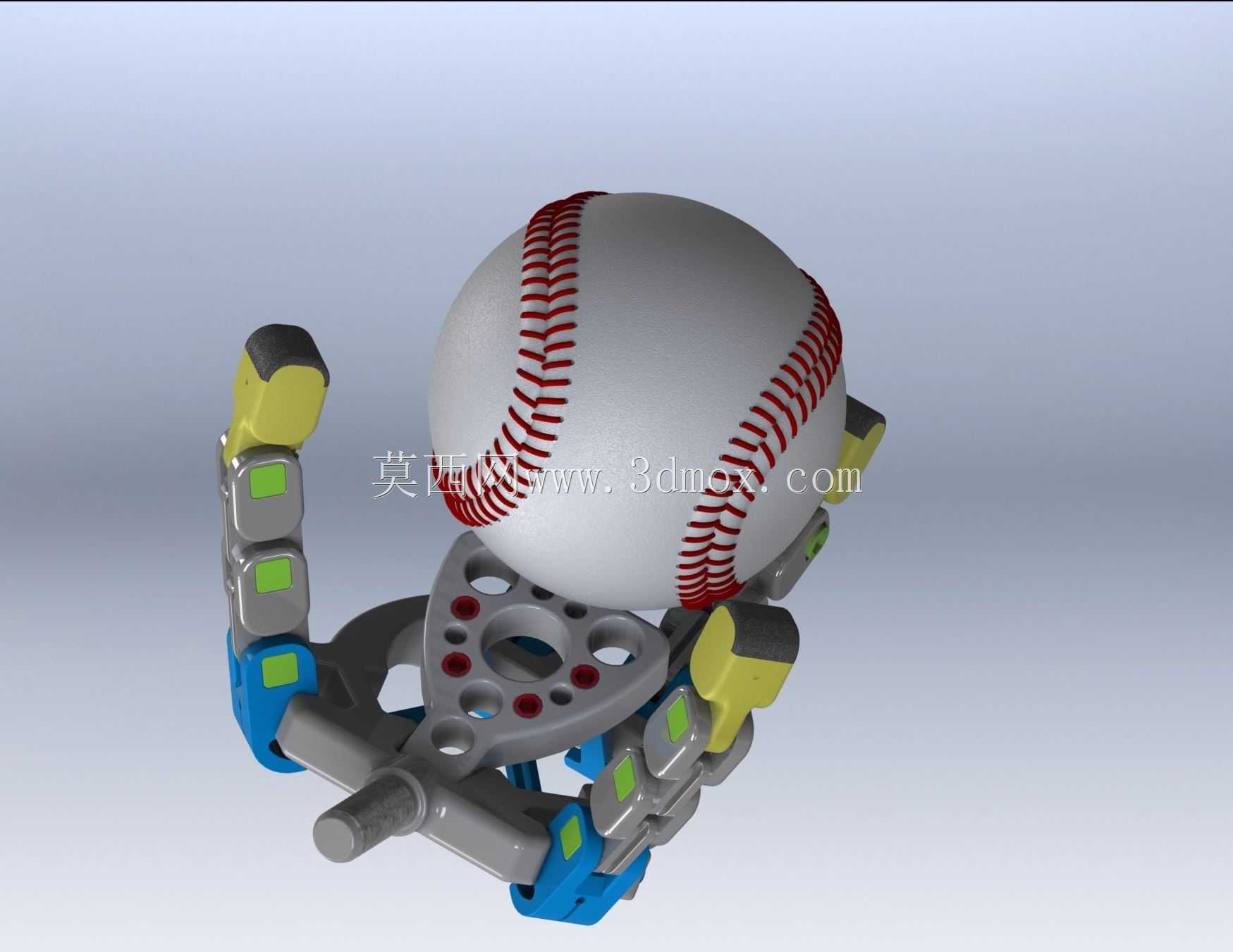

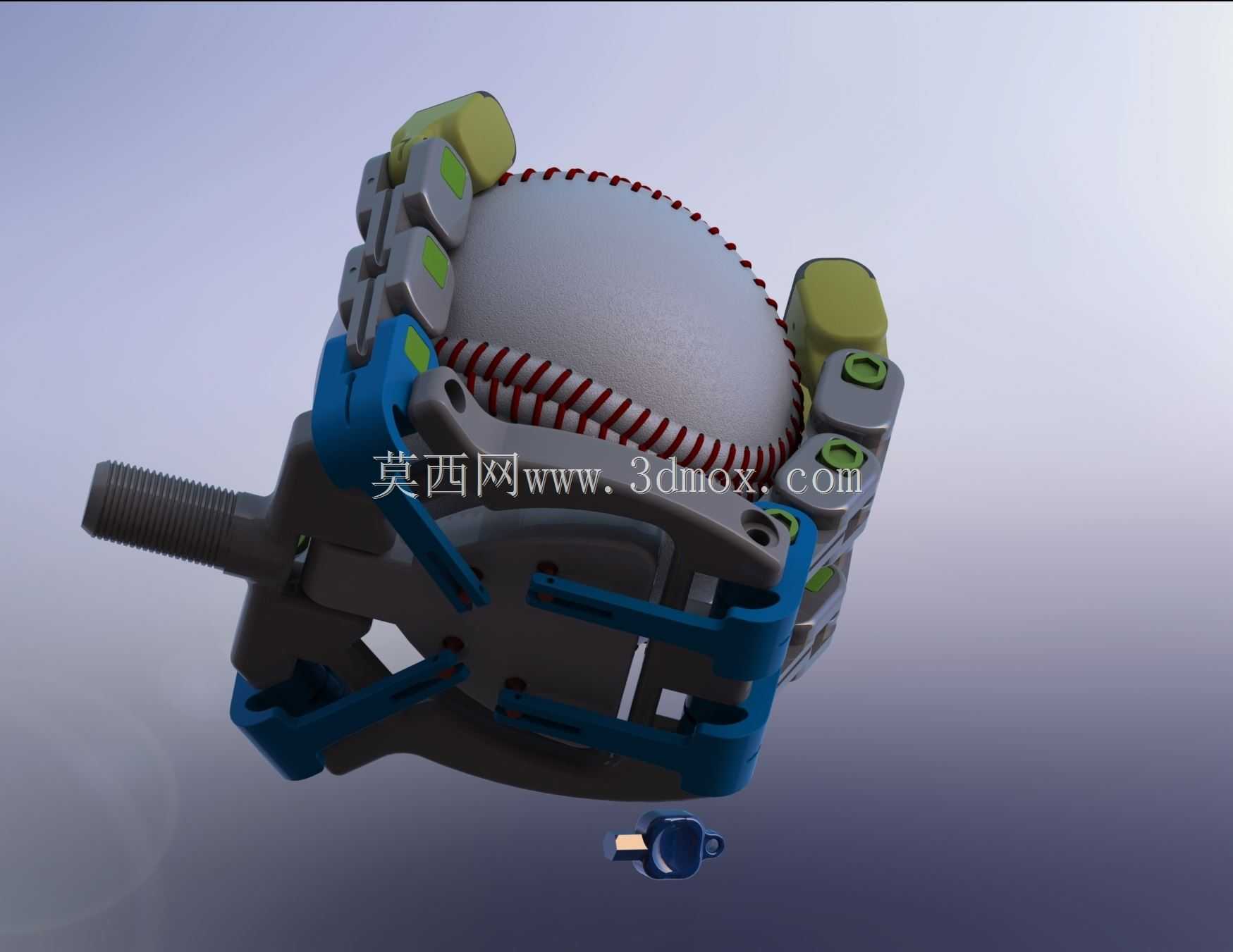

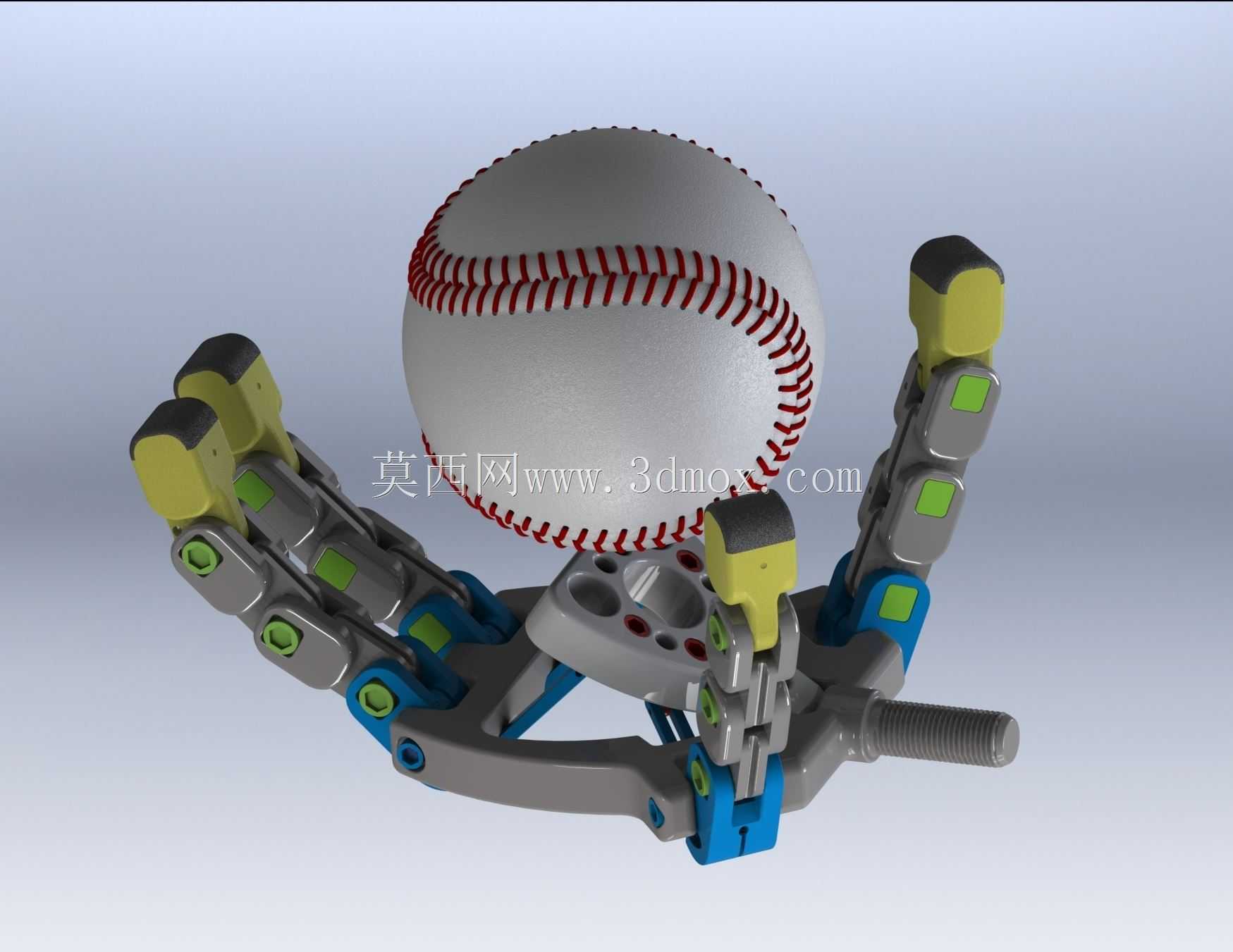

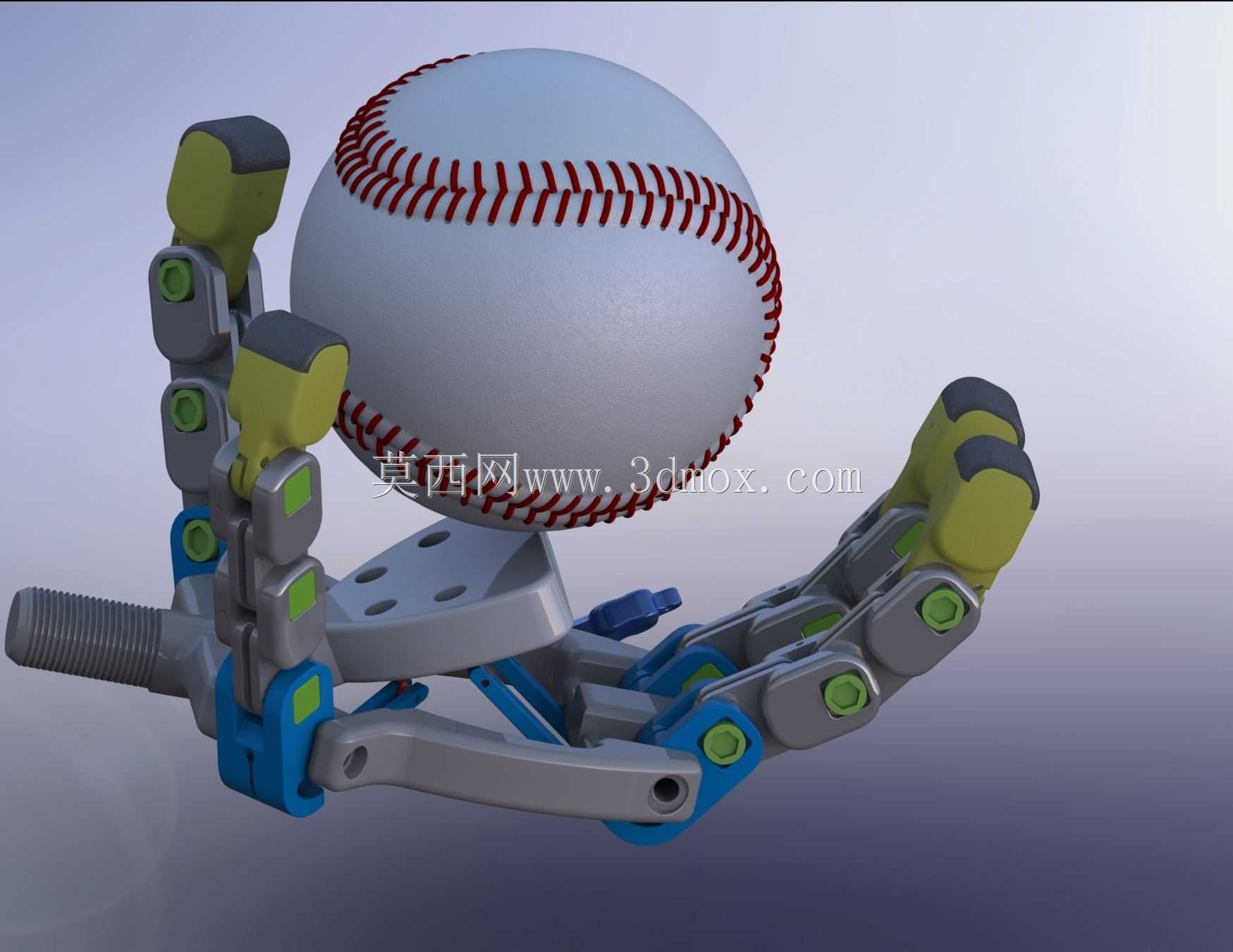

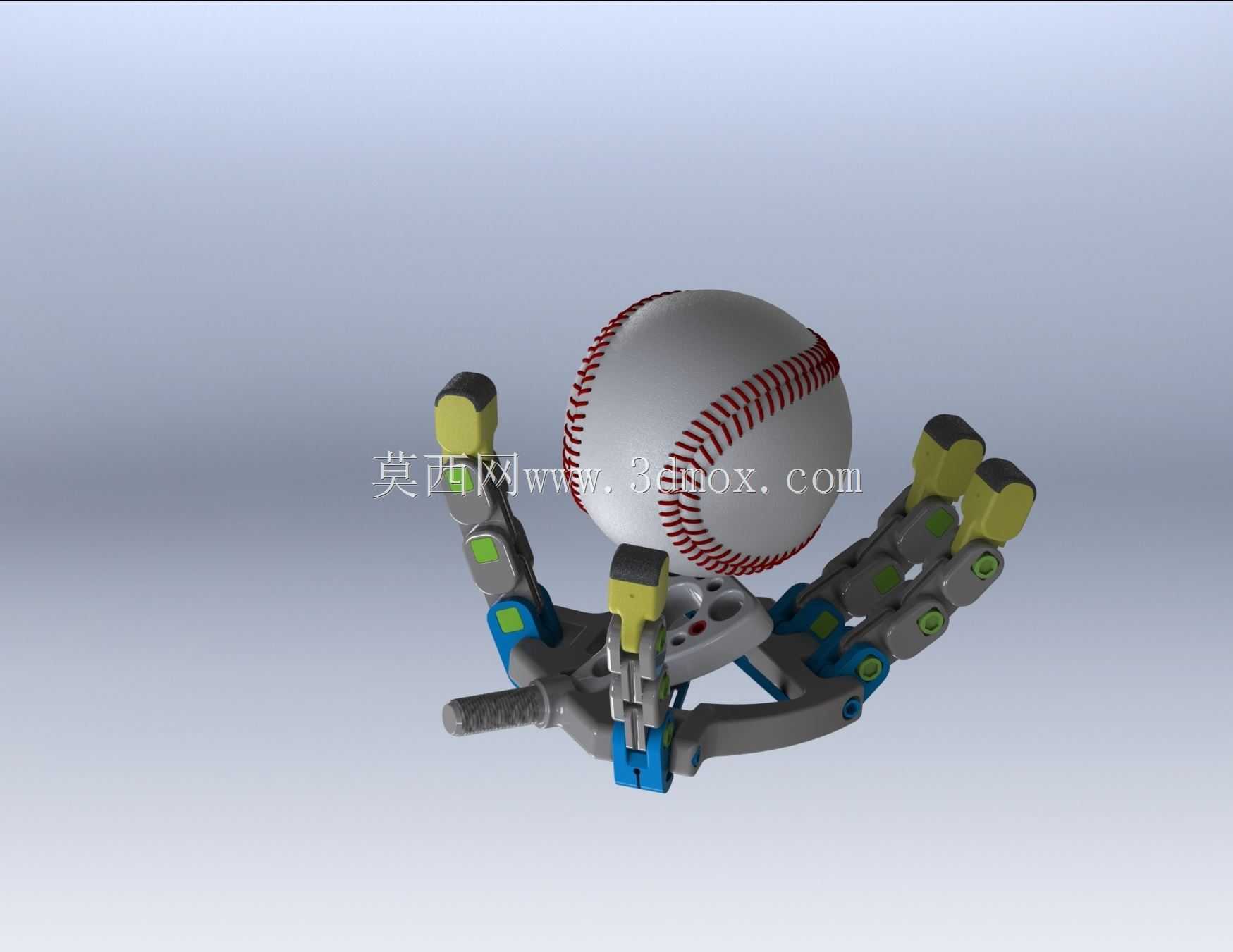

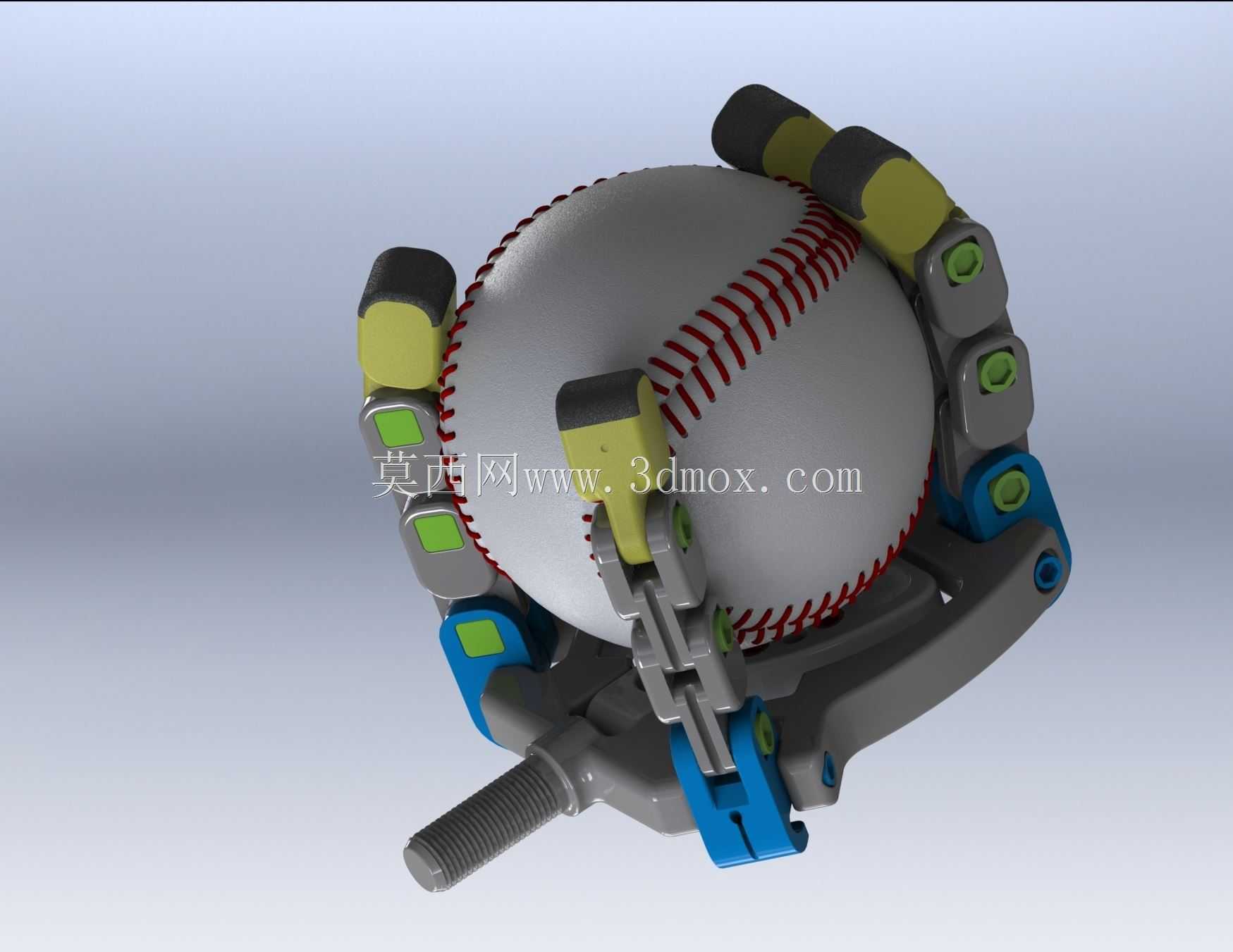

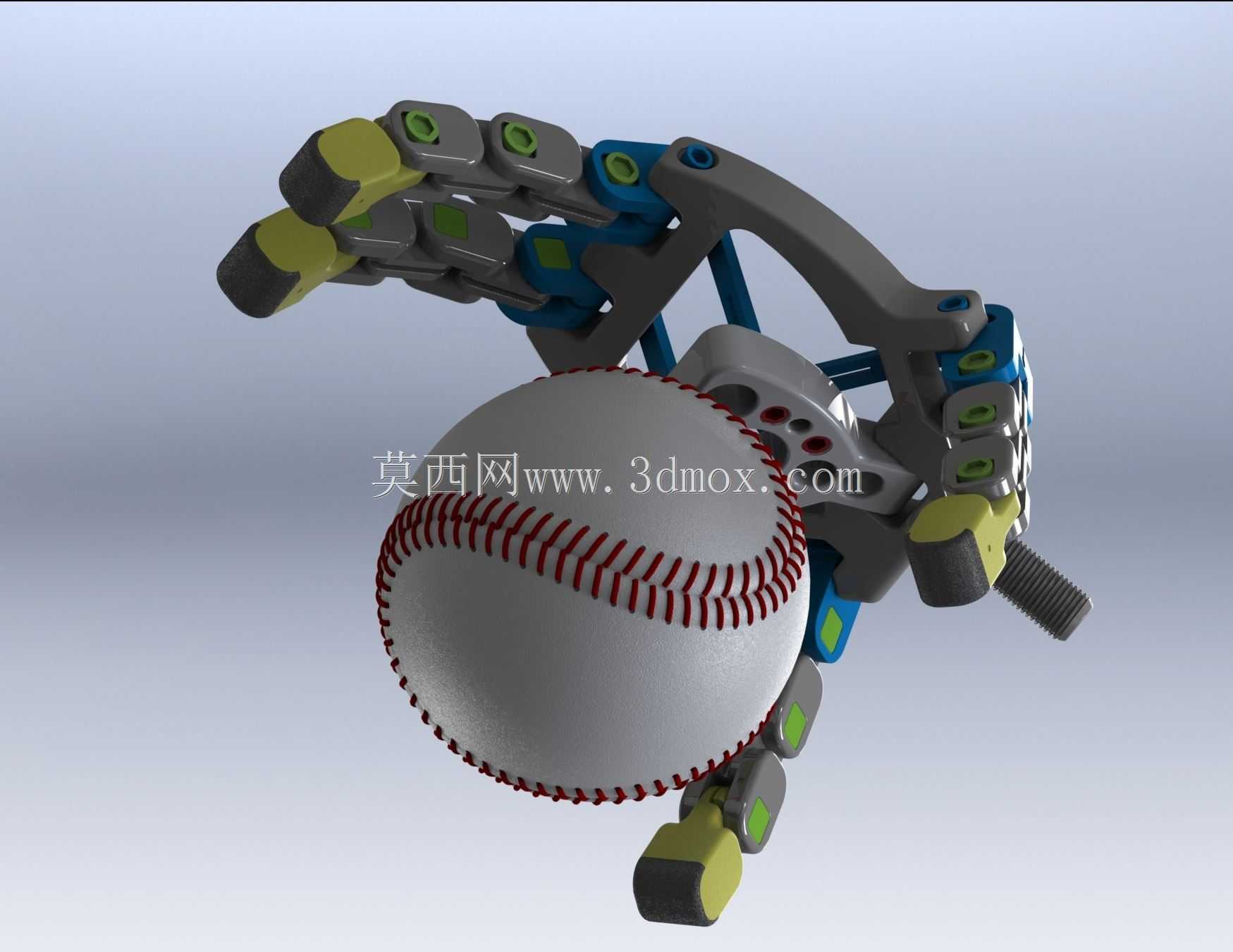

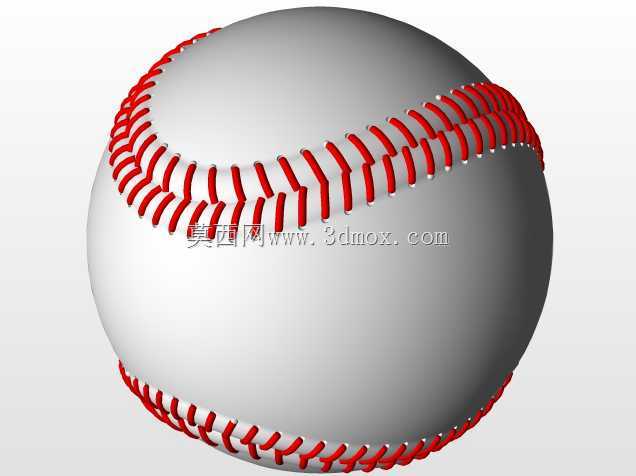

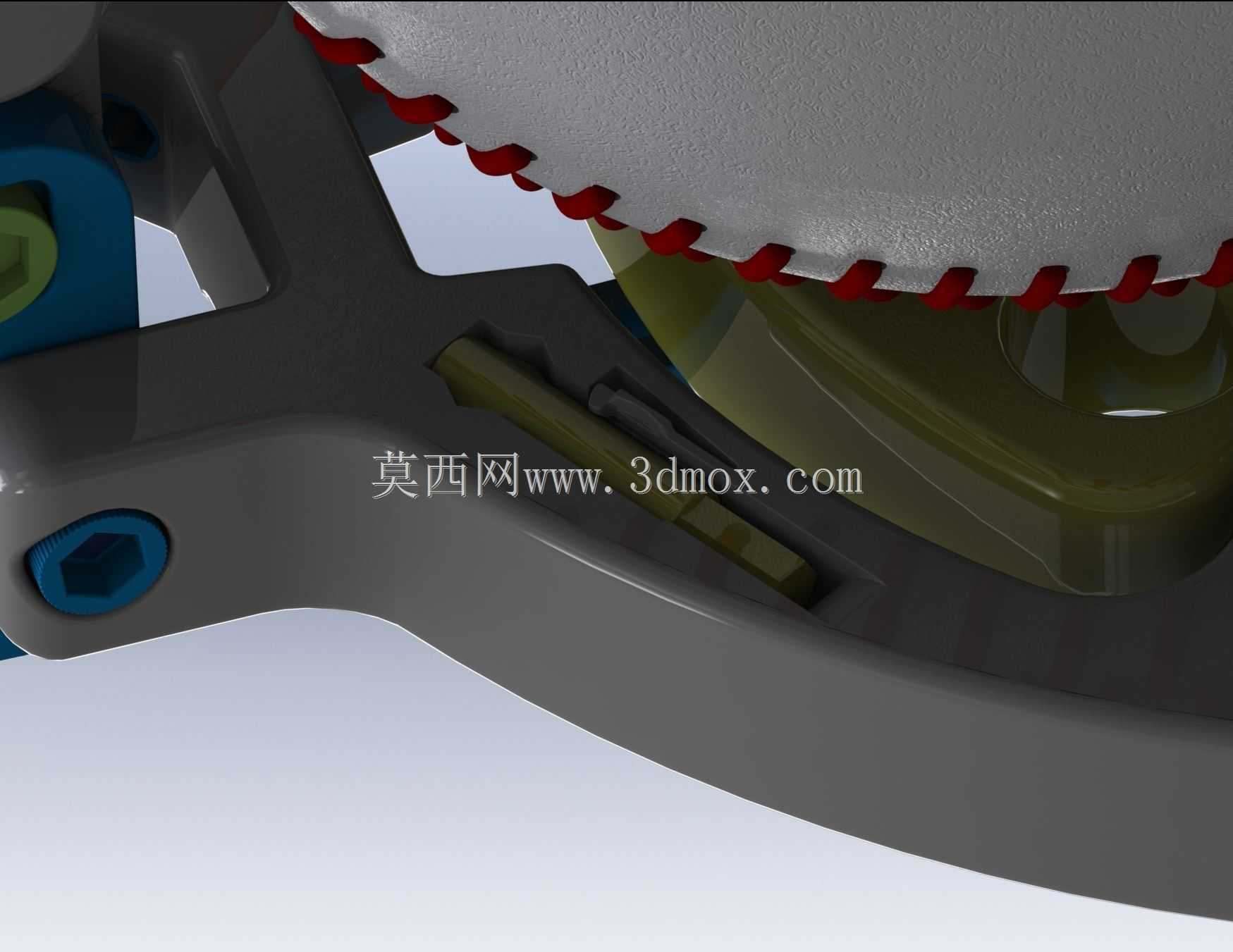

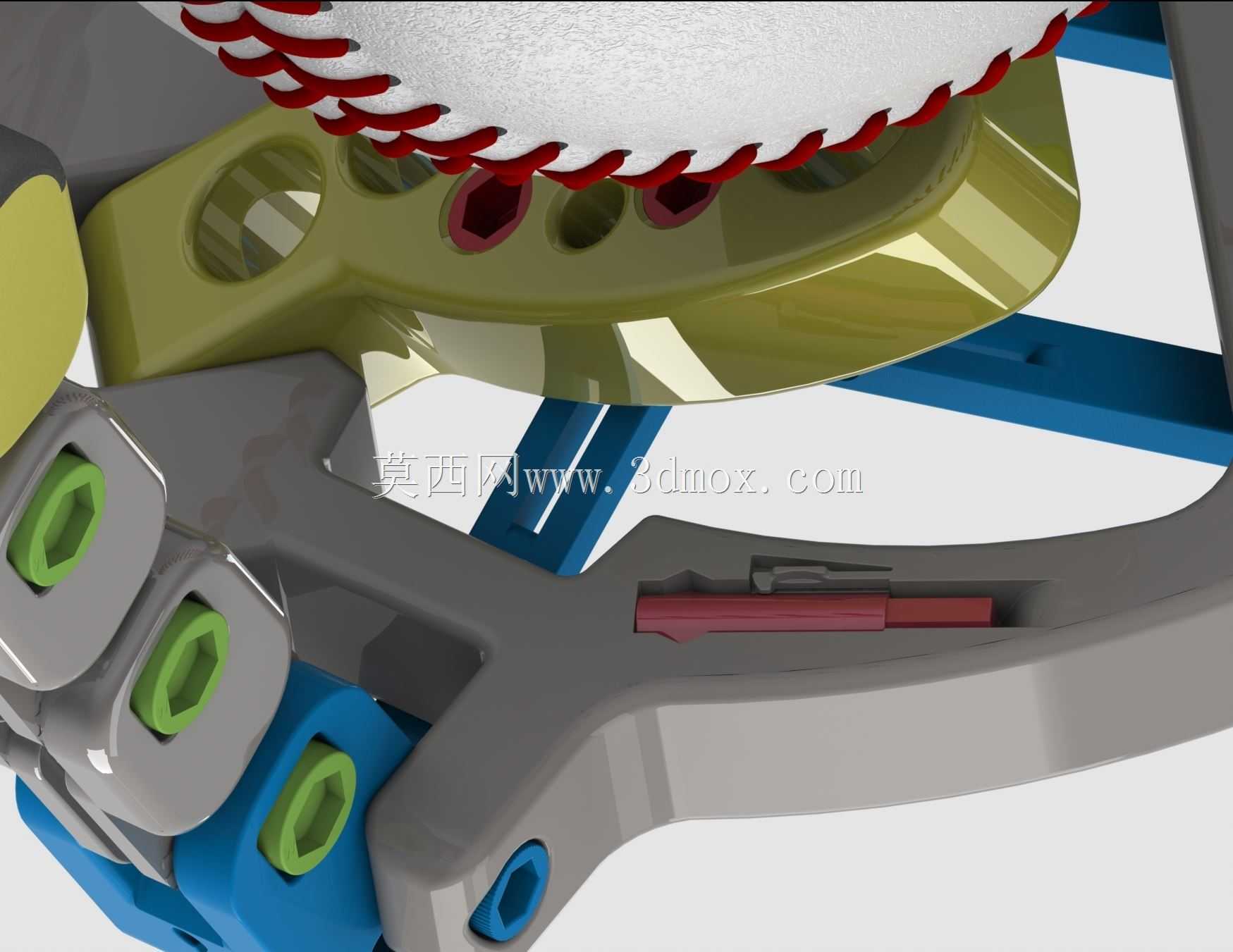

　　这款仿生多指抓取手爪的设计，最初是面向异形曲面工件的柔性夹持需求展开的，区别于传统平行夹爪仅能适配规则平面工件的局限，该结构采用多关节分段式指节设计，每根手指设置三段独立转动关节，关节处内置弹性复位结构，当接触被抓取物体表面时，指节可顺着物体曲面轮廓自适应偏转，无需提前录入工件外形参数即可实现包络式夹持，图中展示的棒球夹持状态，就是其适配曲面类工件的典型工况。从实际应用场景来看，这类手爪可适配轻工分拣、易碎品搬运、异形工件上下料等多个场景，比如表面弧度不一的玻璃制品、外形无统一规则的果蔬分拣、3D打印完成后的异形工件取件，都能通过这种自适应包络结构提供稳定的夹持力，避免刚性夹爪容易出现的夹伤工件、夹持打滑脱落的问题。

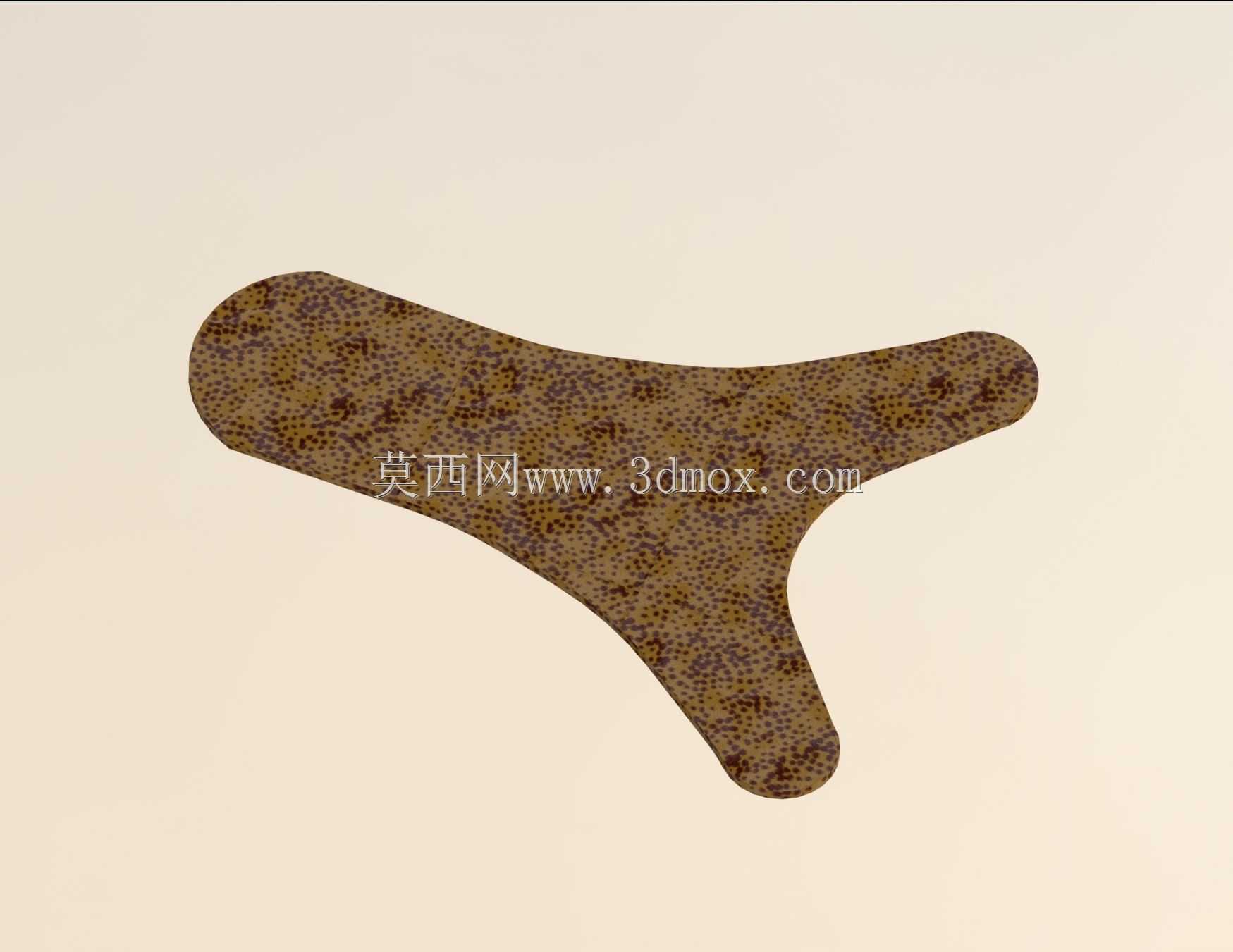

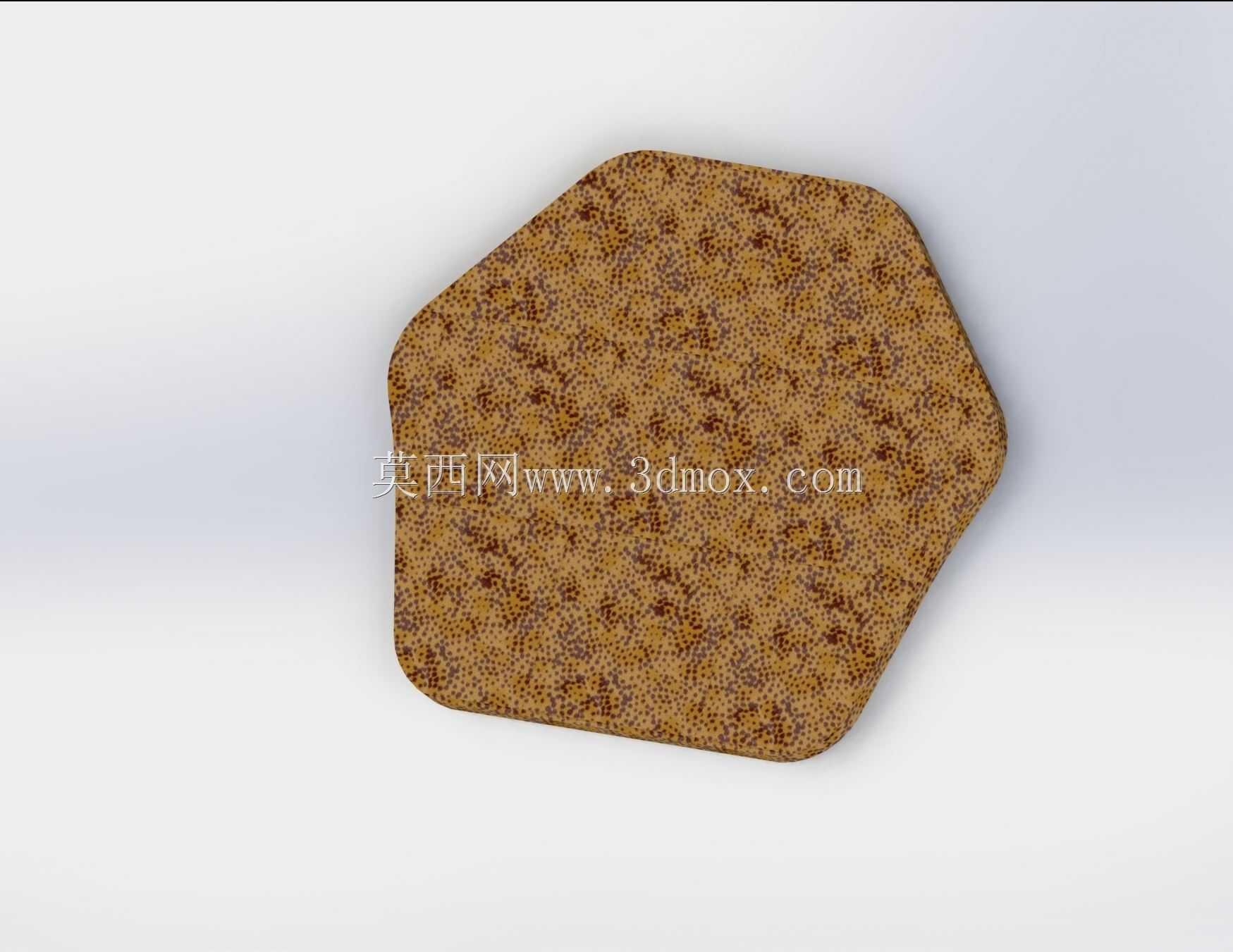

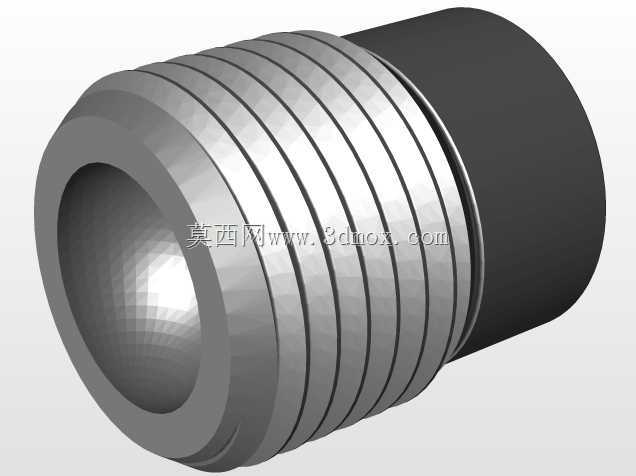

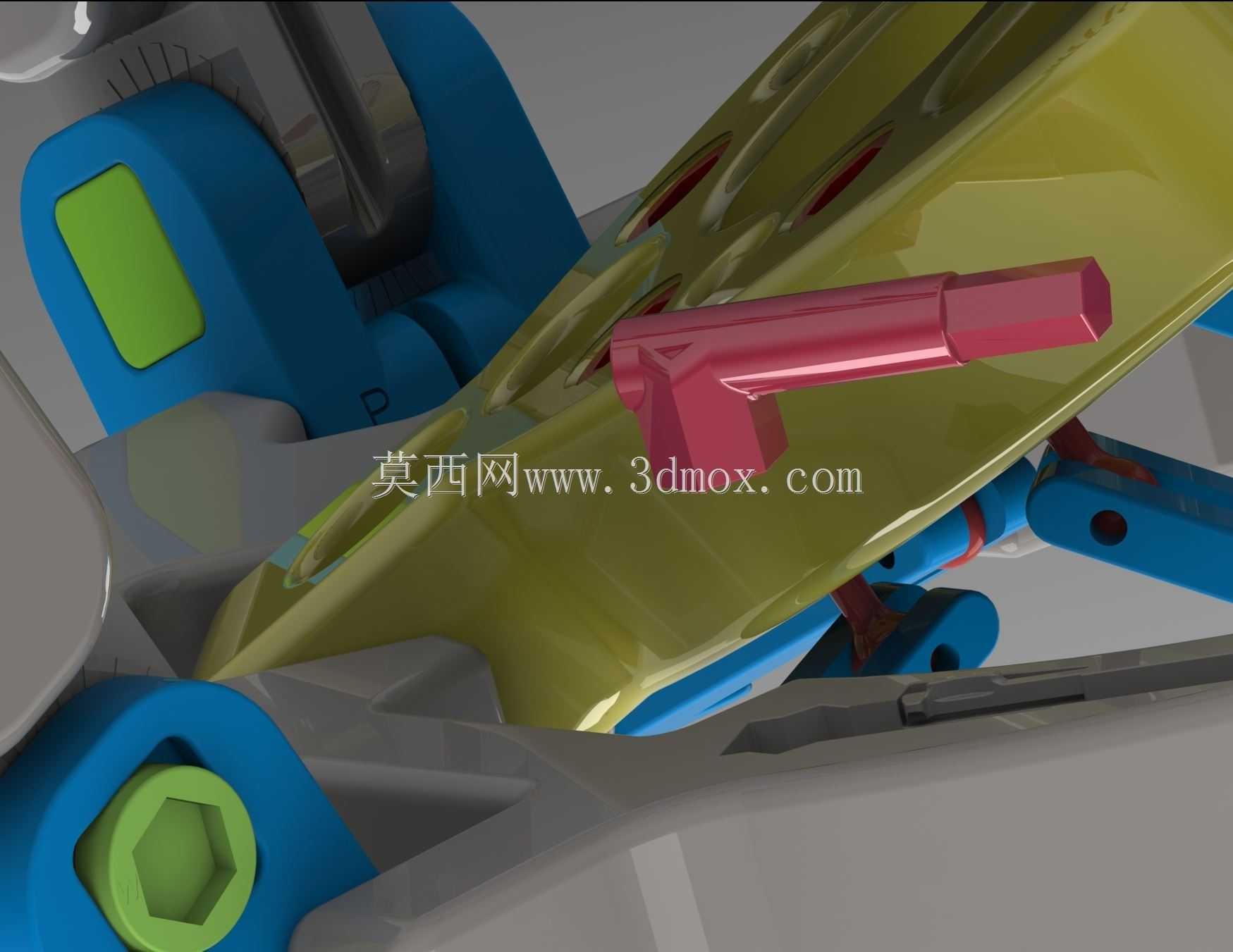

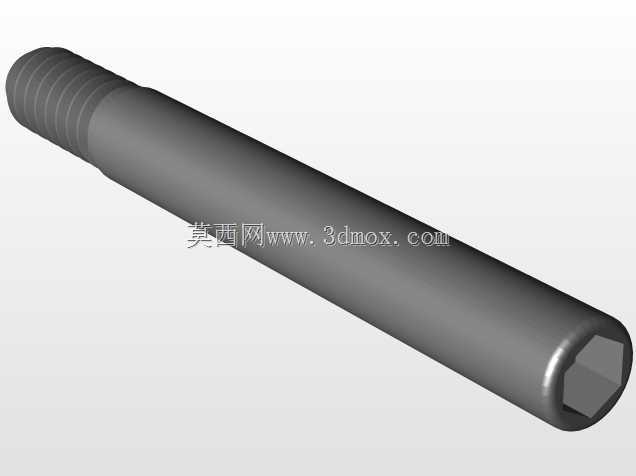

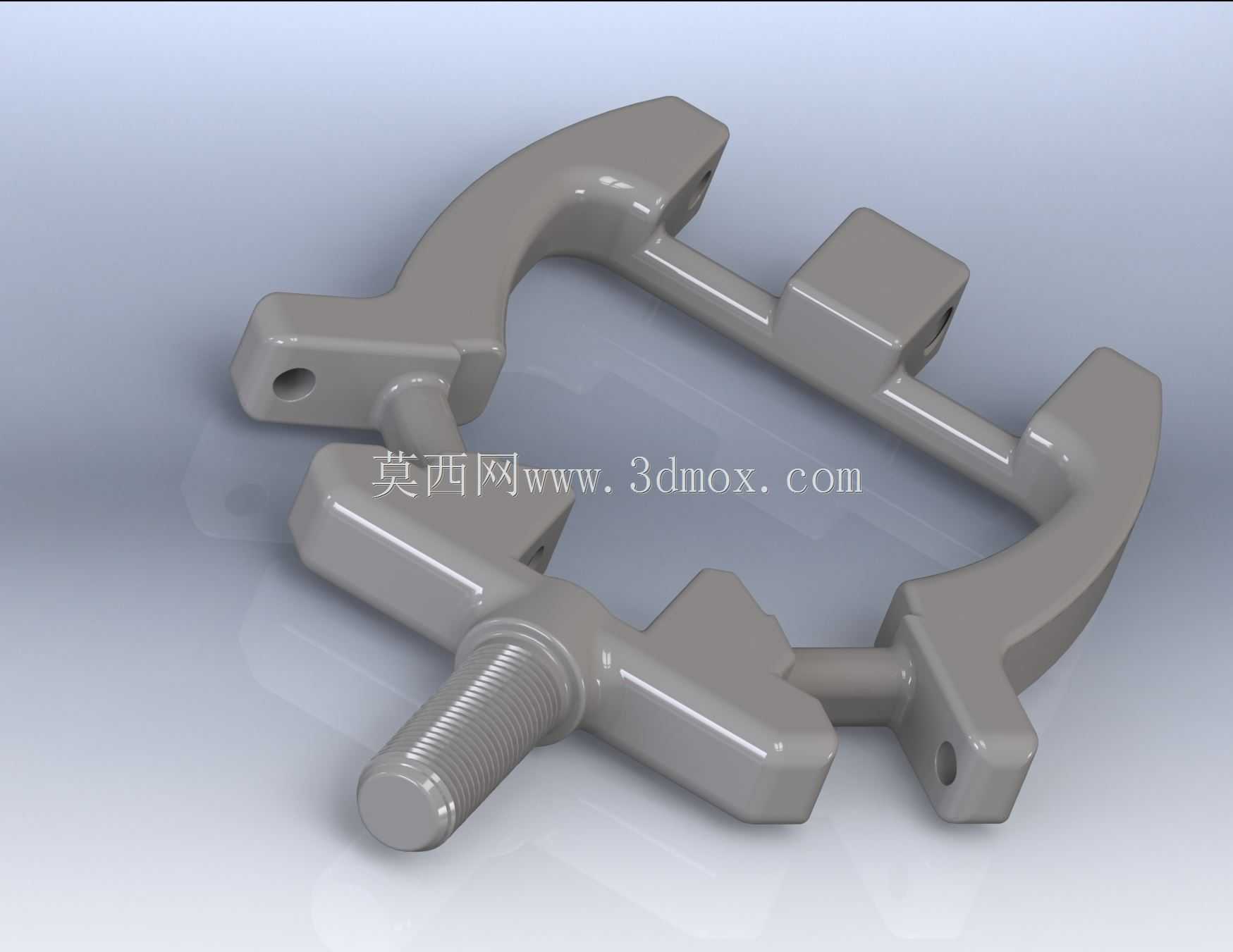

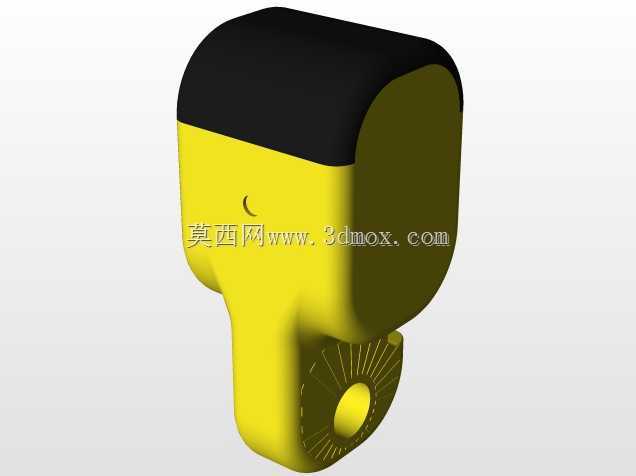

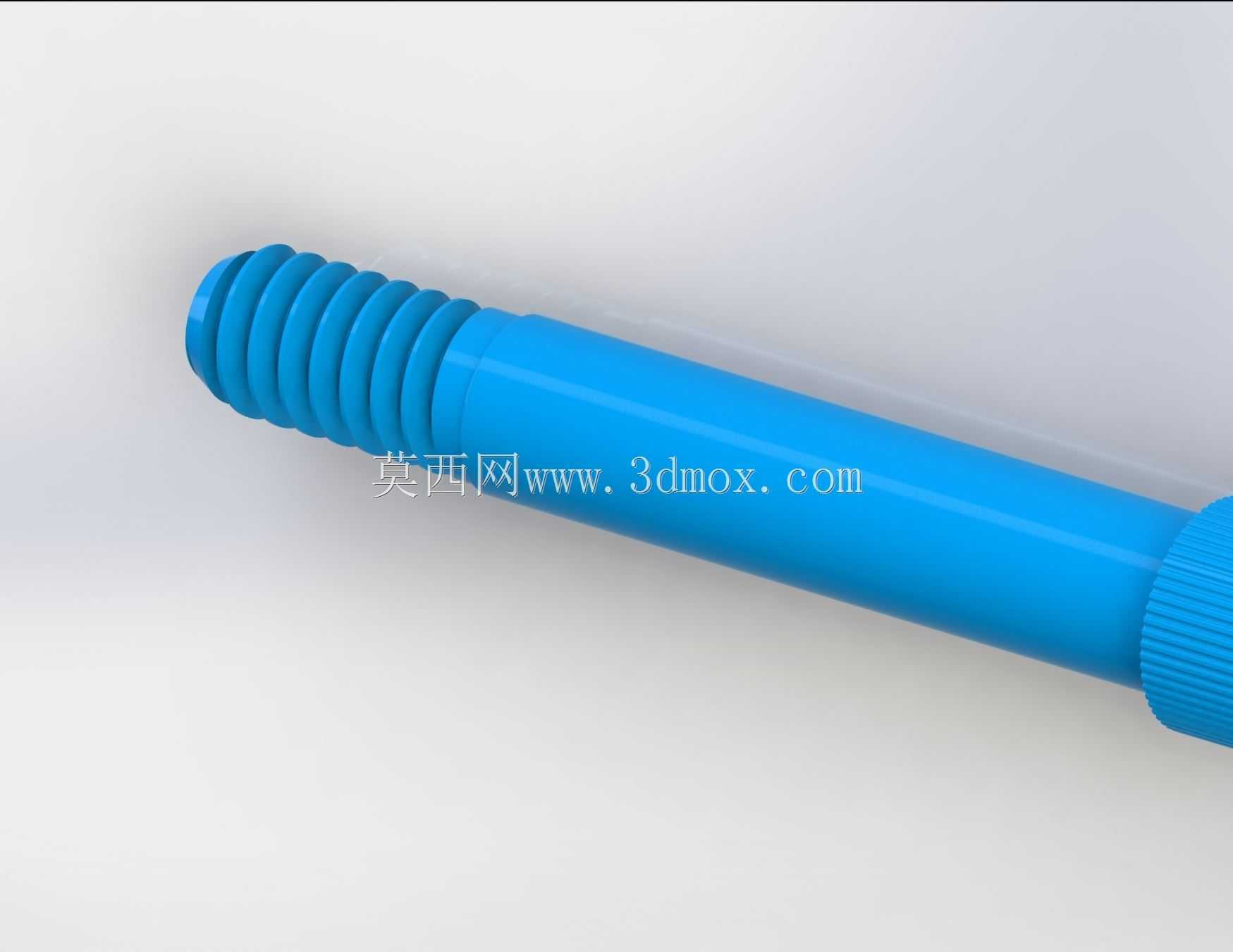

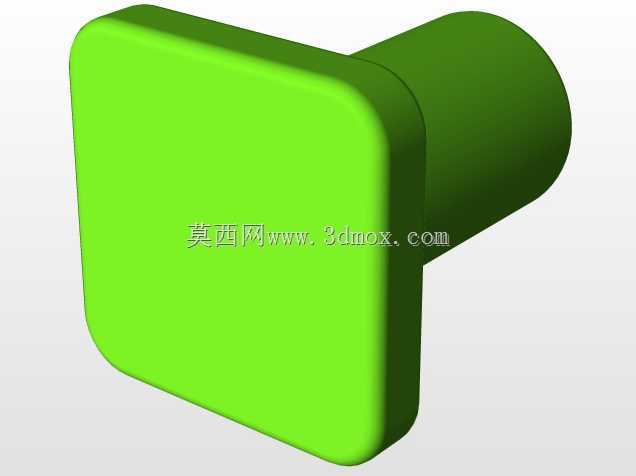

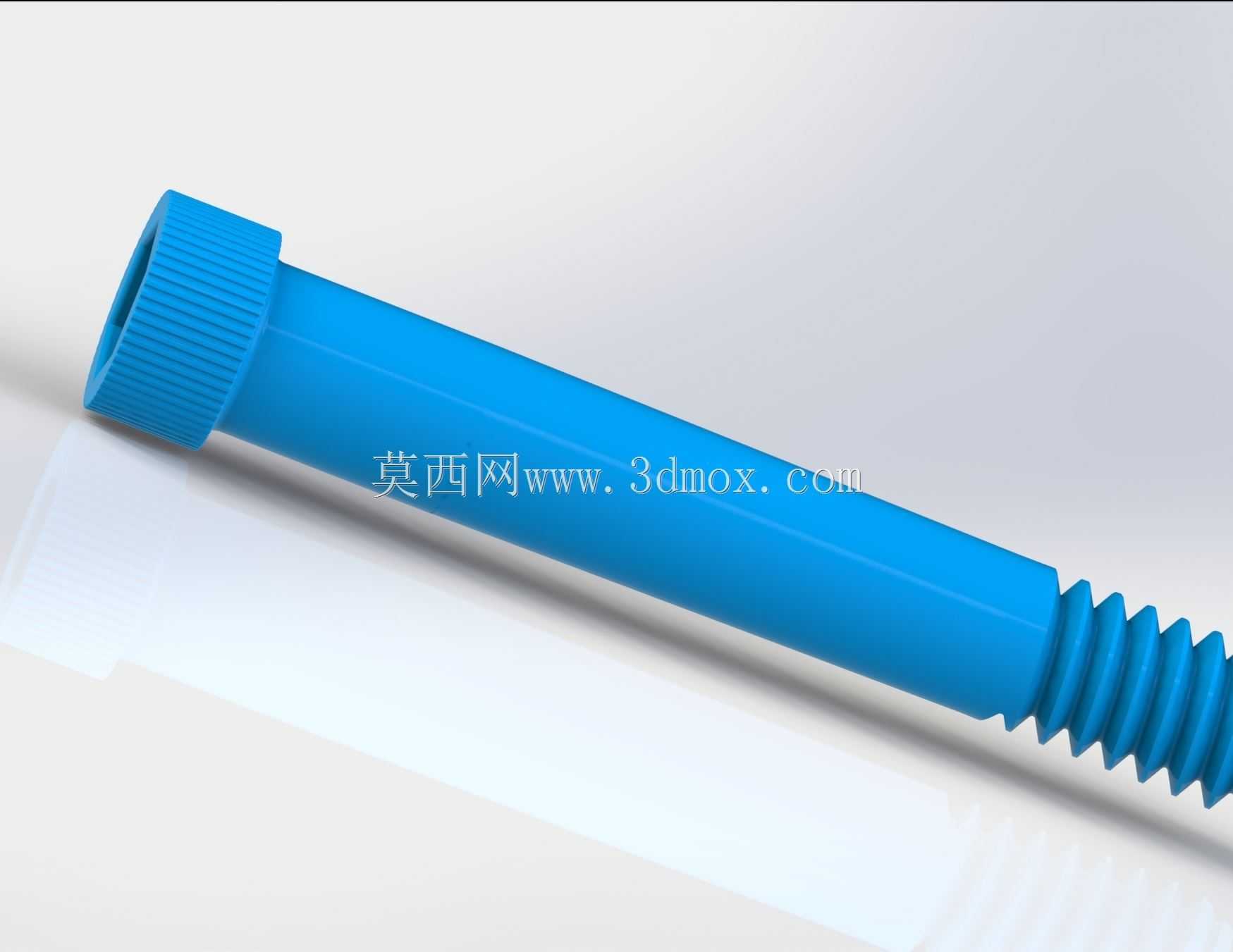

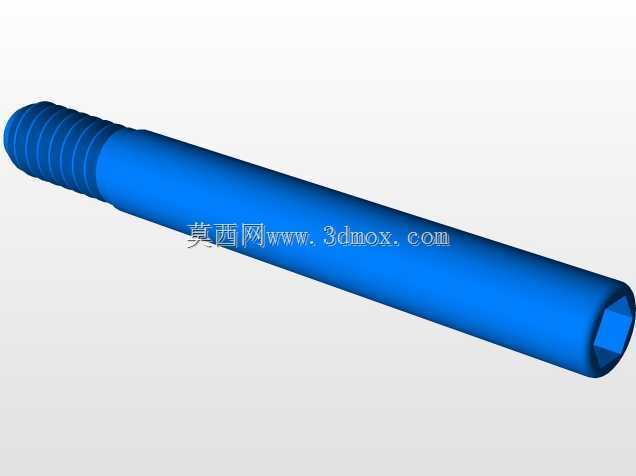

　　从功能特性上看，该手爪采用单动力输入设计，底部的螺纹传动杆作为动力输入端，可连接直线舵机、气缸或者电动推杆作为动力源，动力输入时带动手掌基座内的联动机构动作，同步驱动五根手指完成收拢、张开动作，不需要为每个指节单独配置驱动元件，大幅降低了结构复杂度与控制难度，也压缩了手爪整体的制造成本。每段指节的接触面都嵌装了防滑缓冲垫，也就是图中黄绿配色的接触块，这类缓冲垫采用邵氏硬度40度的聚氨酯材质，既可以增加接触摩擦力，避免夹持过程中工件打滑，也能通过自身微量形变缓冲夹持冲击力，针对易碎类工件可有效降低夹持破损率。

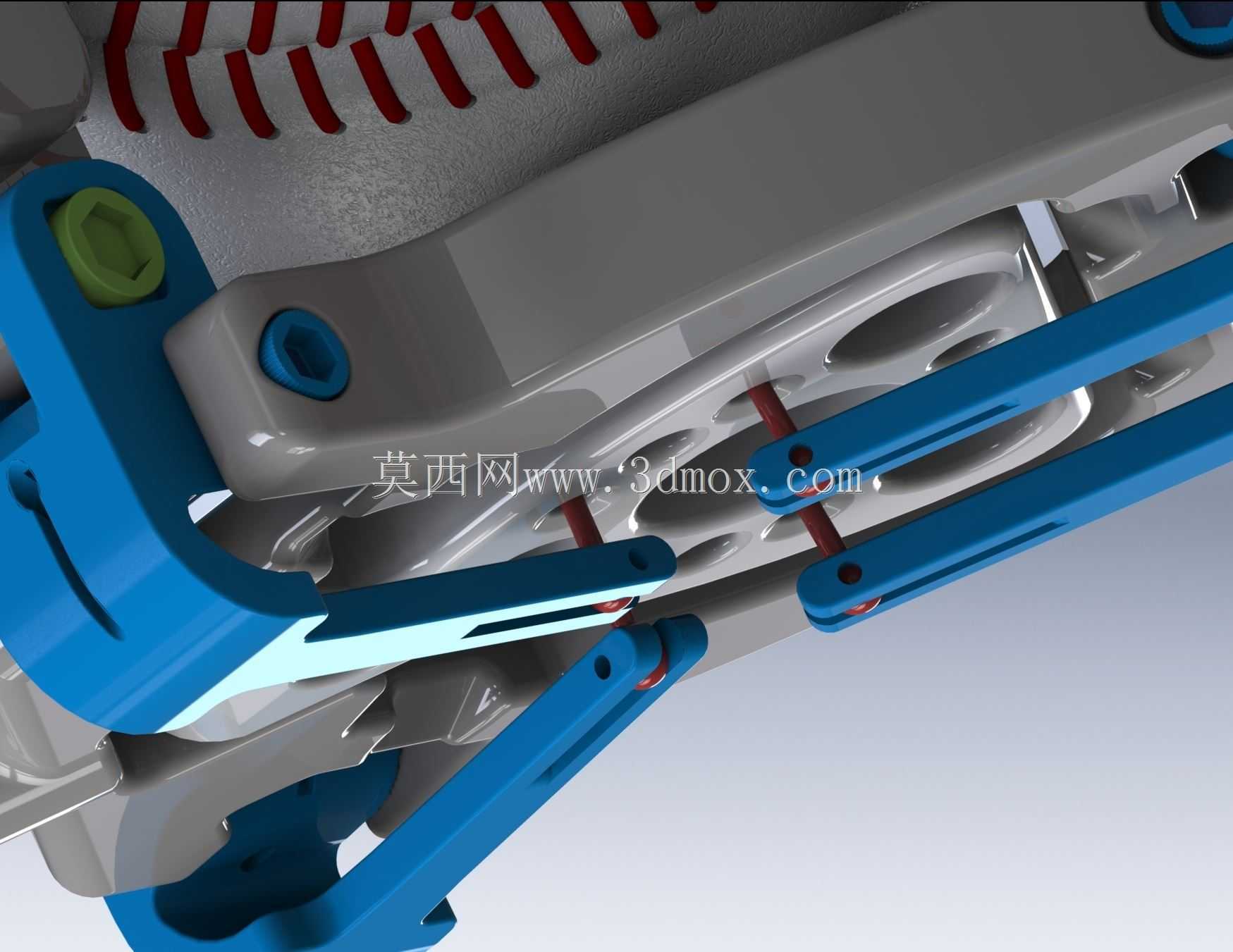

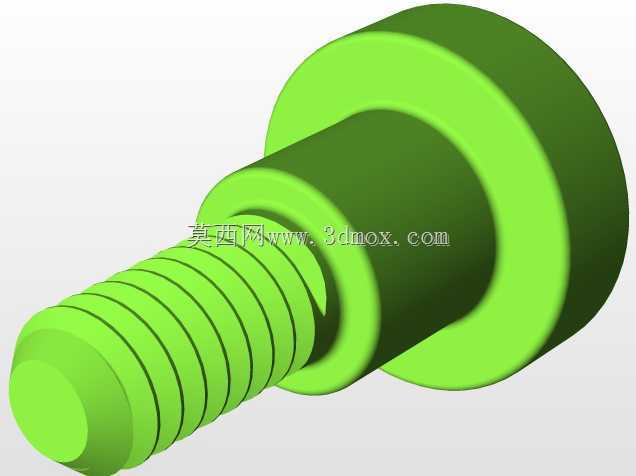

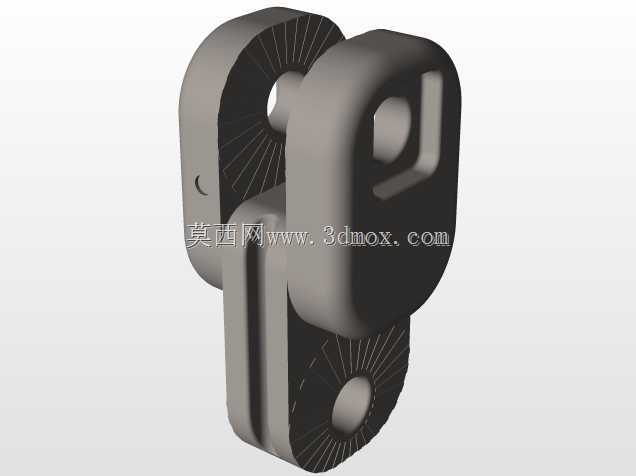

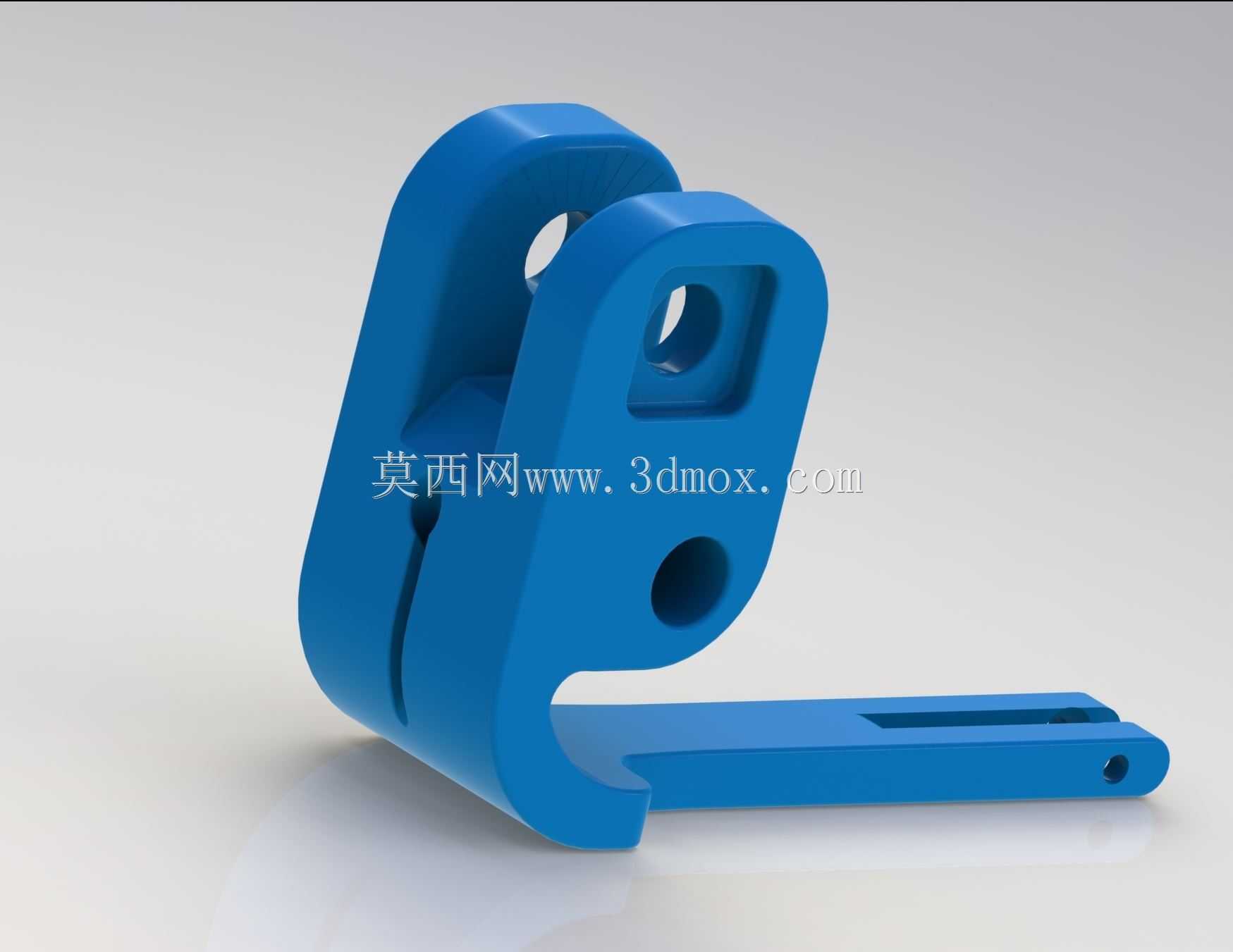

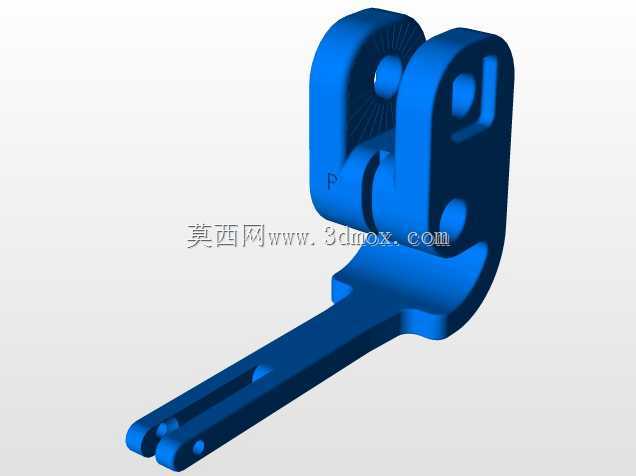

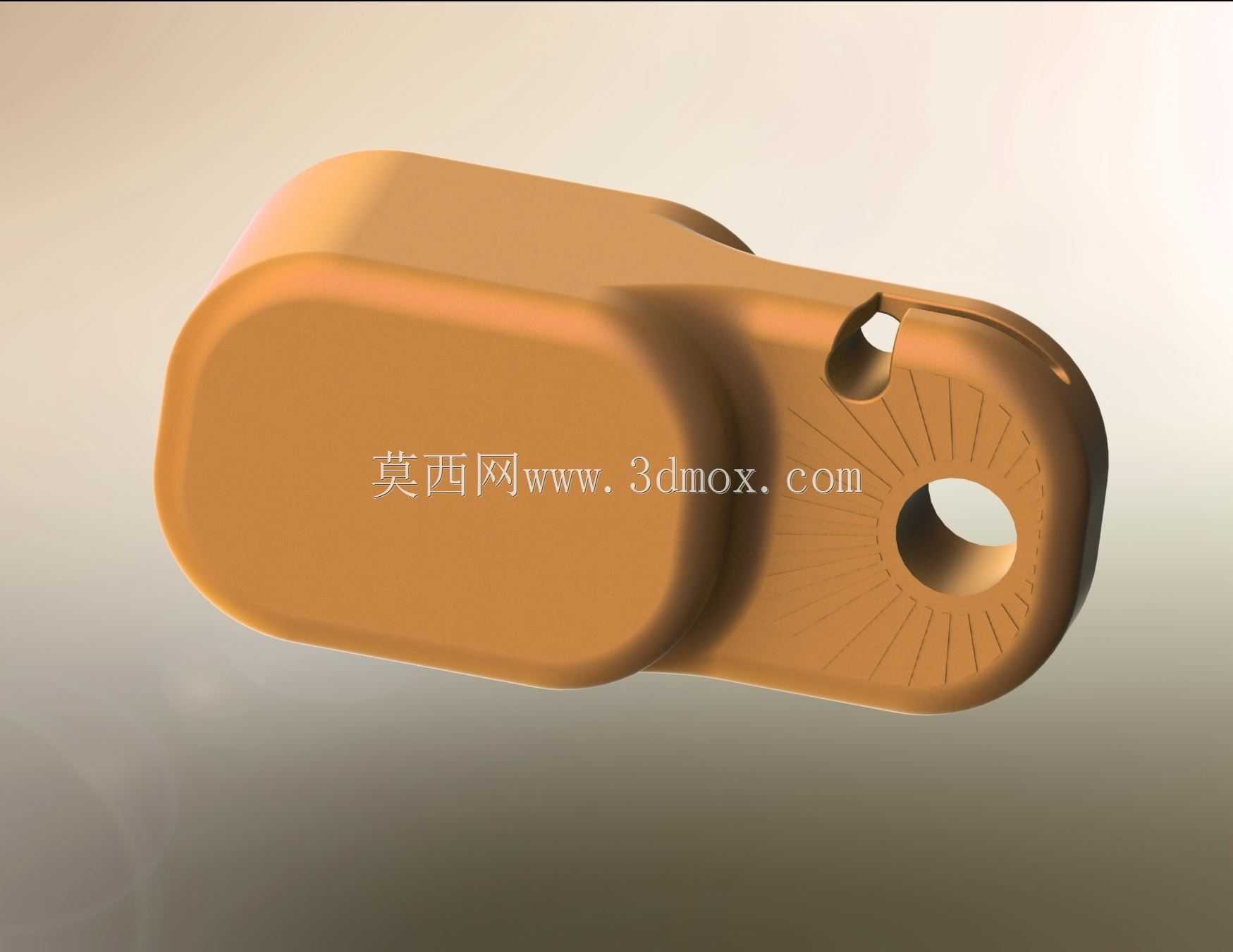

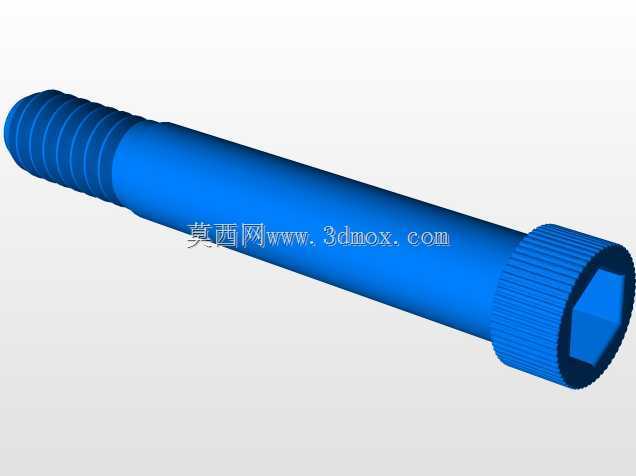

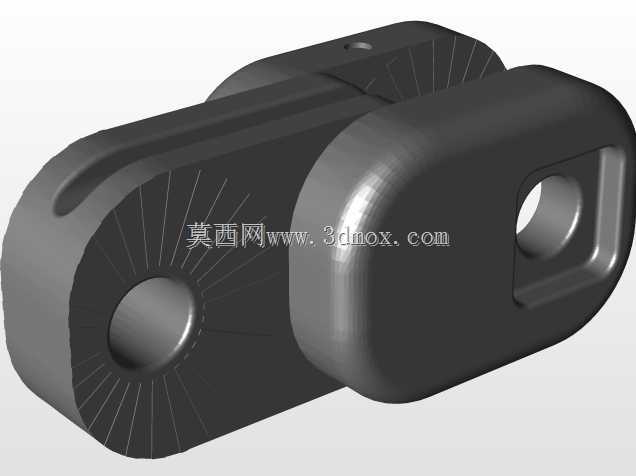

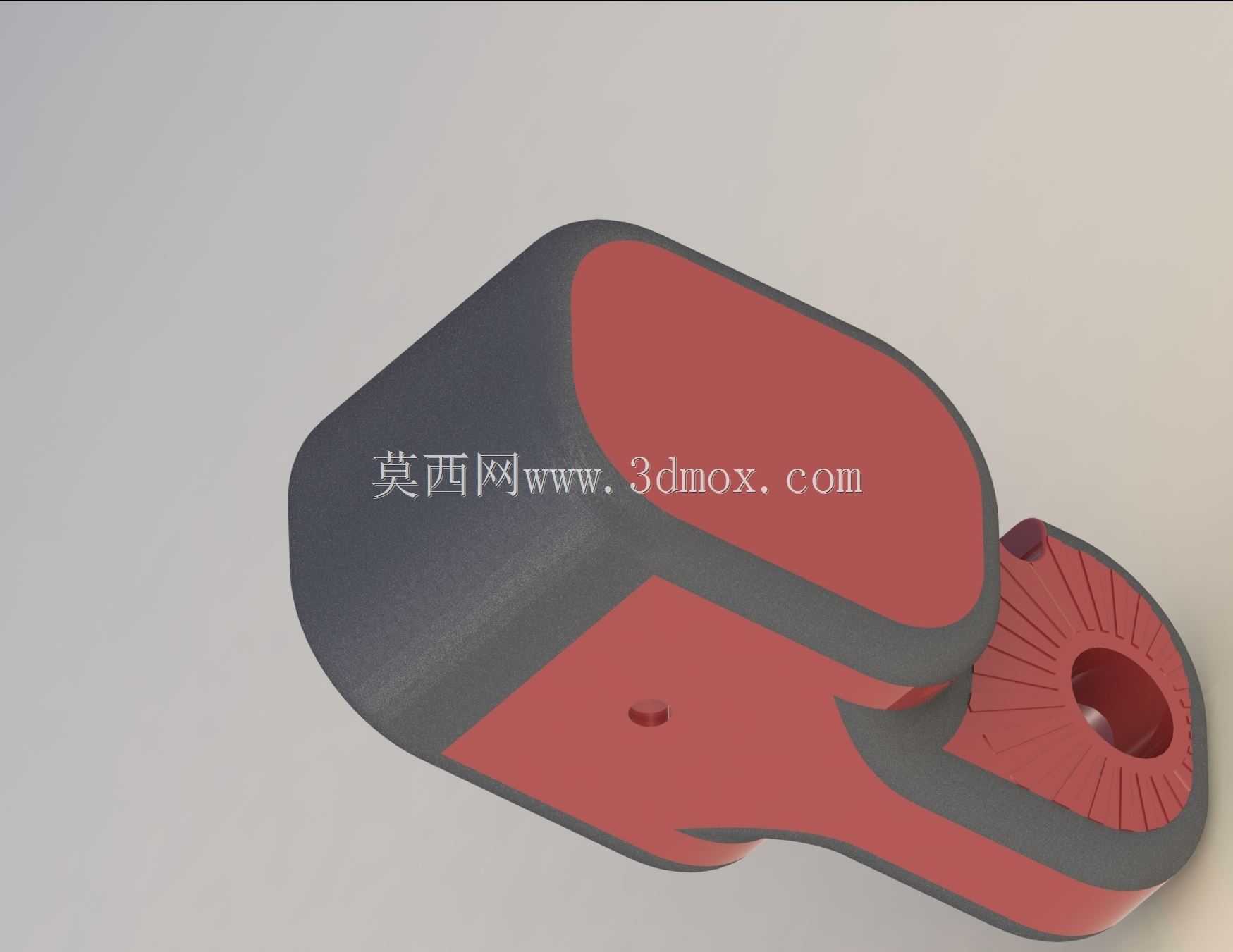

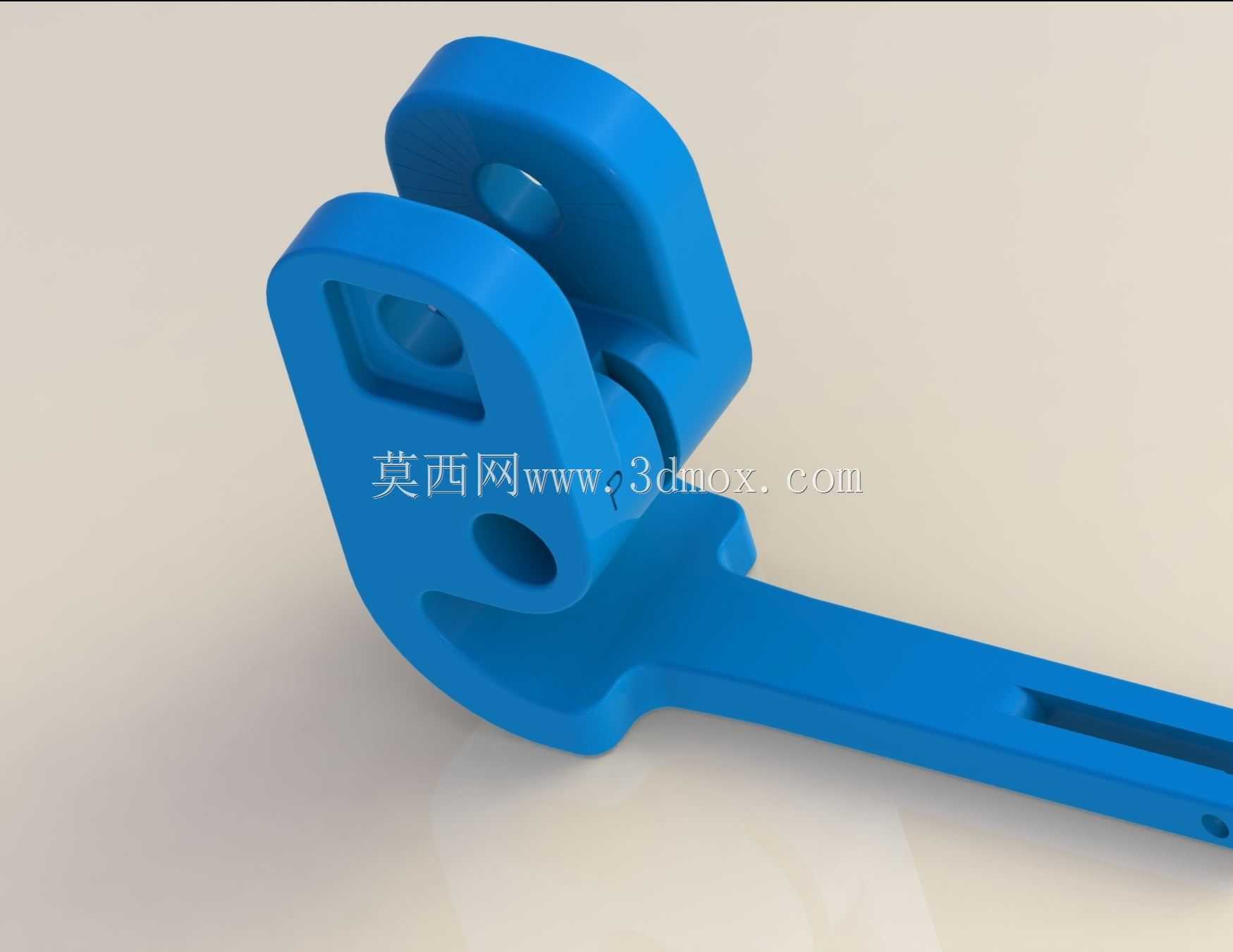

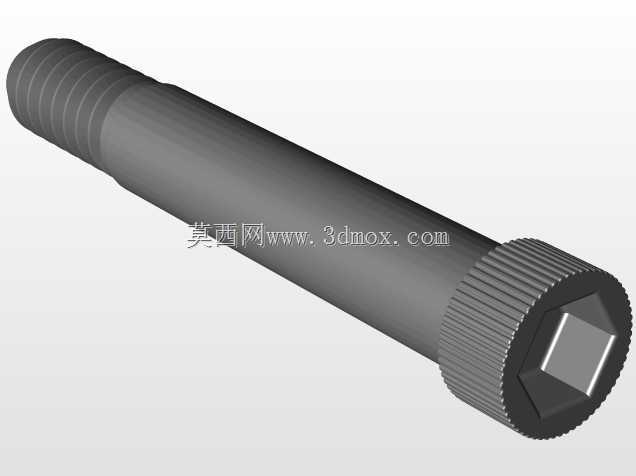

　　设计思路上，这款手爪参考了人手抓取物体时的包络逻辑，手指的关节转动角度做了限位设计，单段指节最大偏转角度为35度，收拢状态下手指可形成直径30mm到120mm的自适应夹持区间，可适配这个尺寸范围内的球形、柱形、不规则曲面工件。指节之间的连接采用销轴加扭簧的结构，扭簧的预紧扭矩经过反复调校，当指节未接触工件时，扭簧会带动指节保持伸直状态，保证手爪张开时手指不会随意晃动；当指节接触工件表面受到阻力时，扭簧会被压缩，指节顺着工件表面偏转，直到所有指节都贴合工件表面后，整体夹持力逐步上升，最终形成稳定的多点接触夹持状态，这种多点接触的受力方式，可将夹持力均匀分散到各个接触点，相比两点接触的平行夹爪，同等夹持力下对工件表面的压强更小，更适合表面易损、外形不规则的工件抓取。

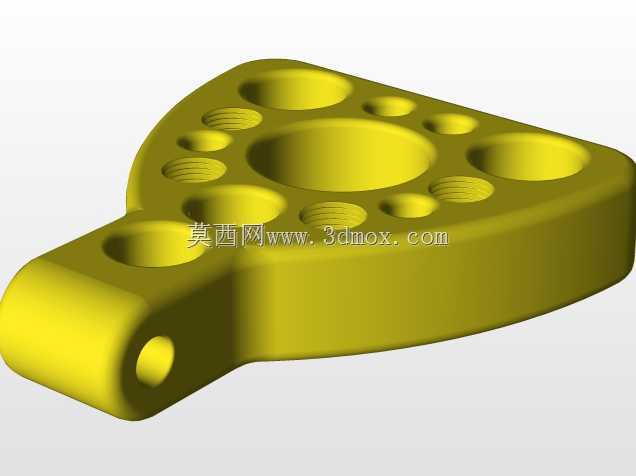

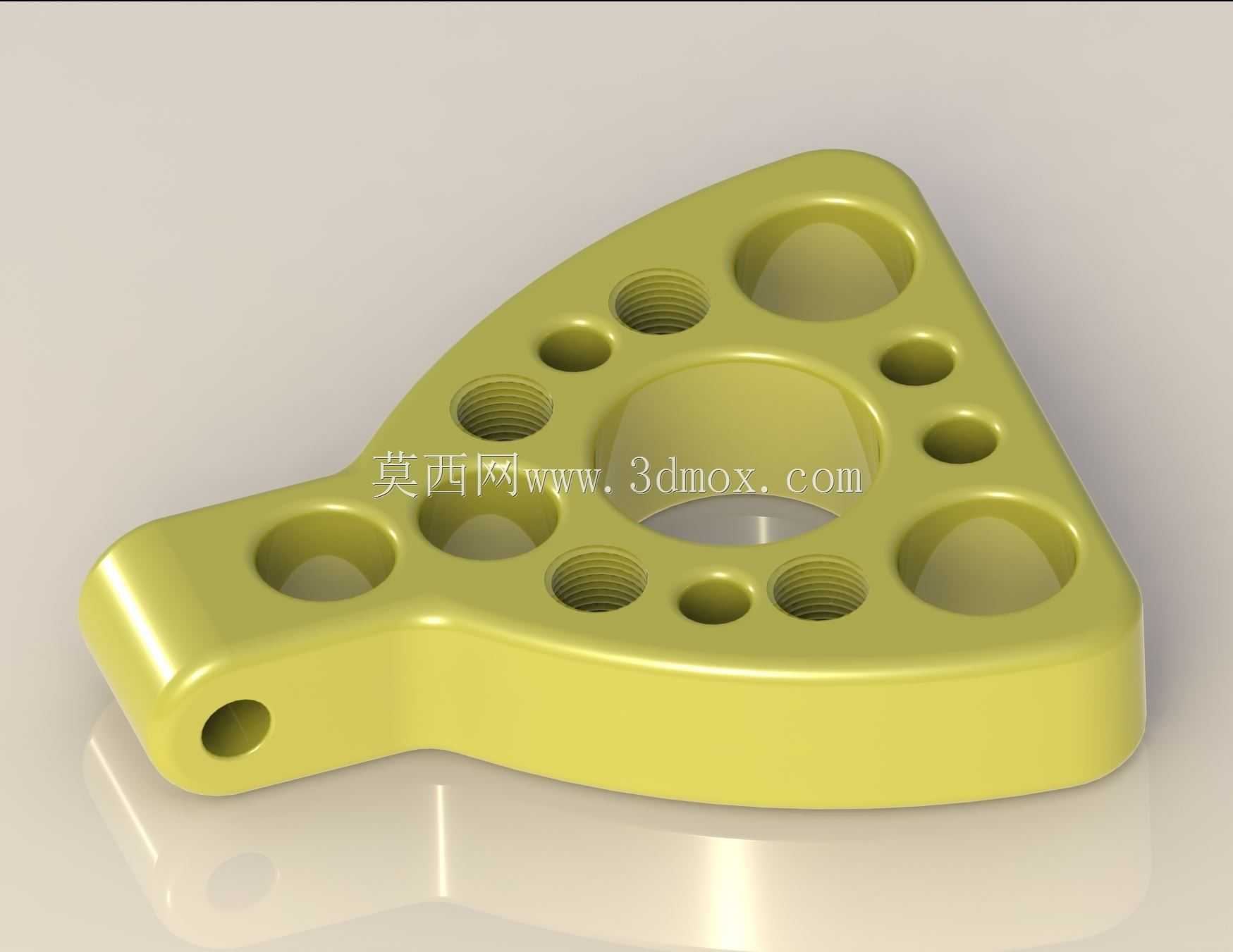

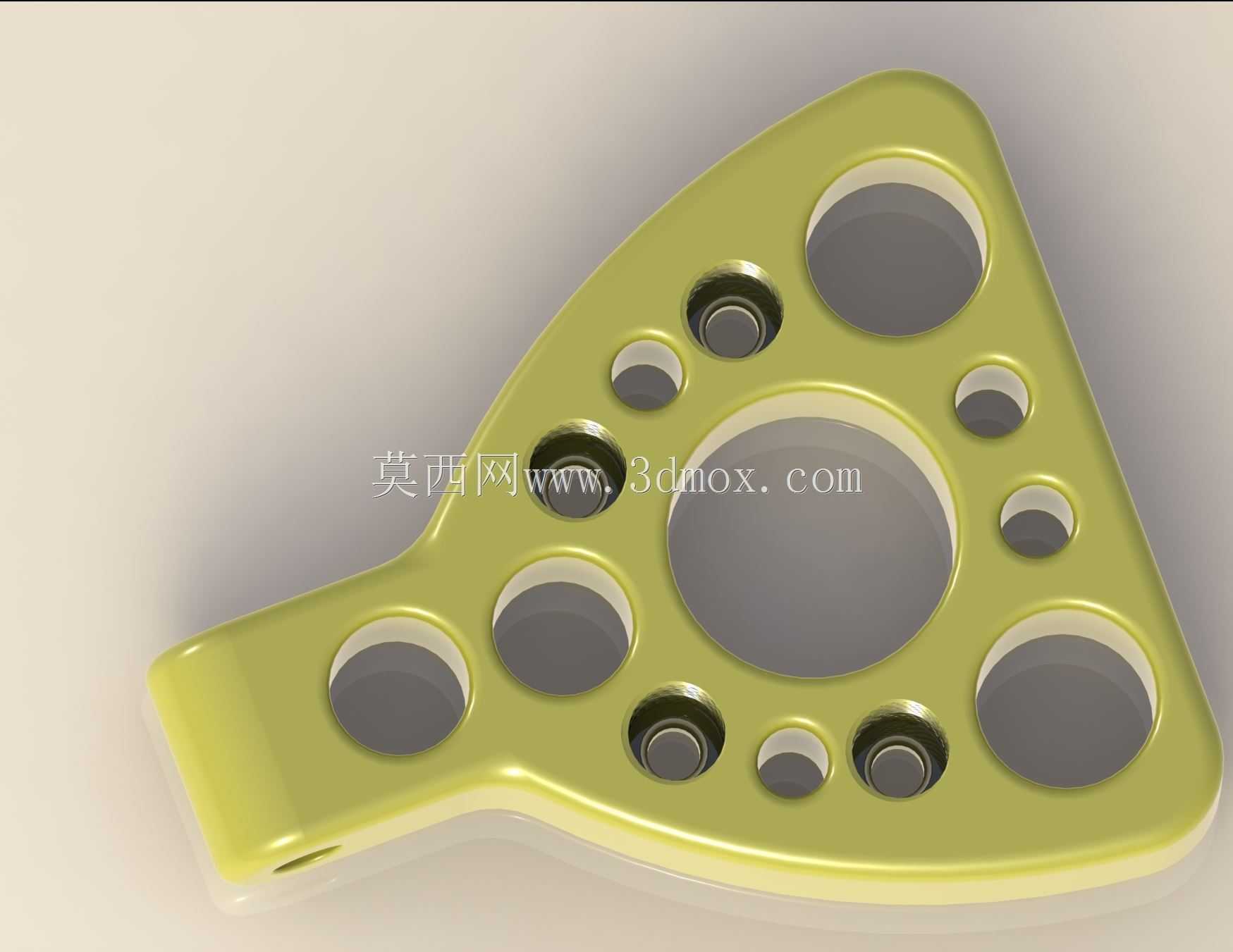

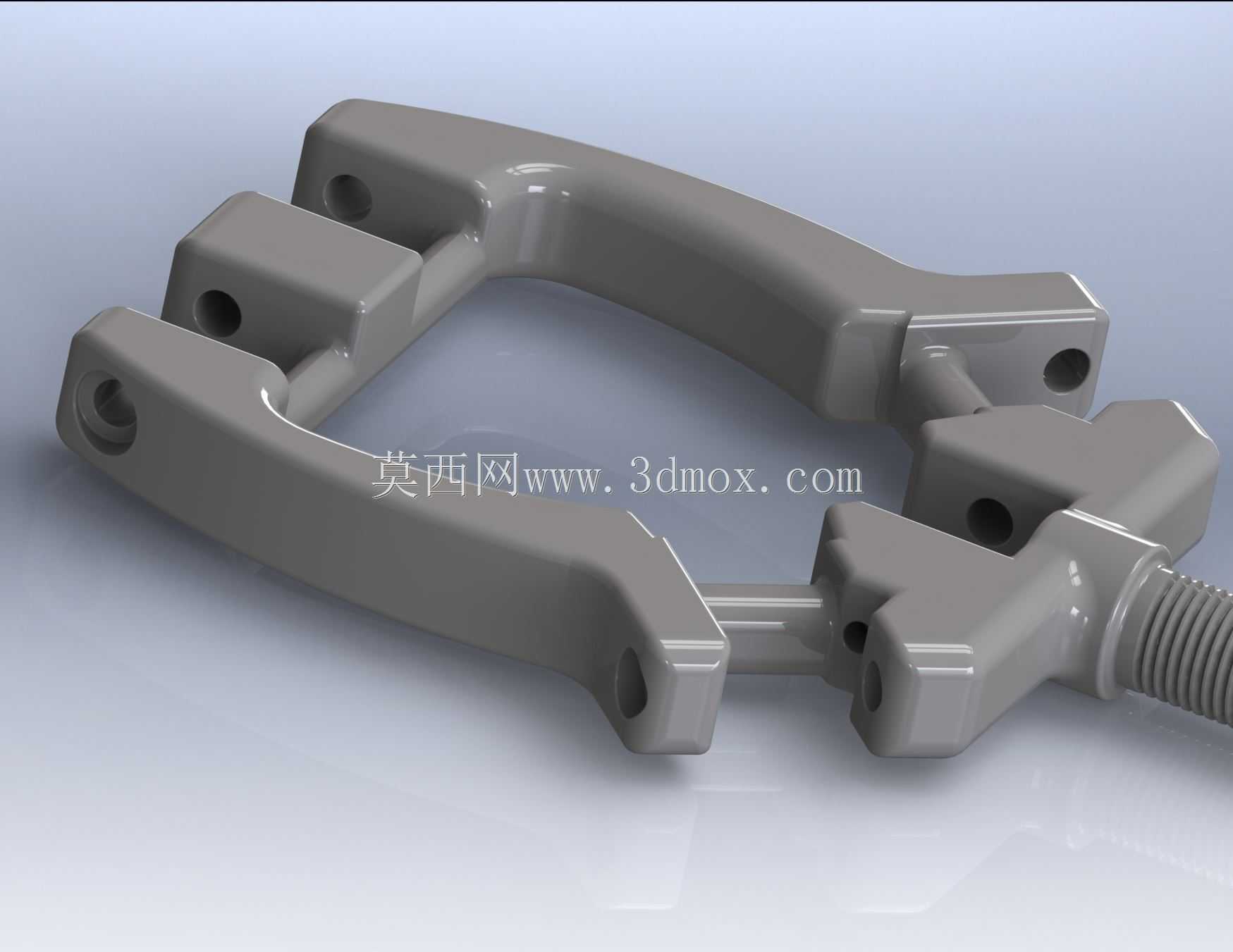

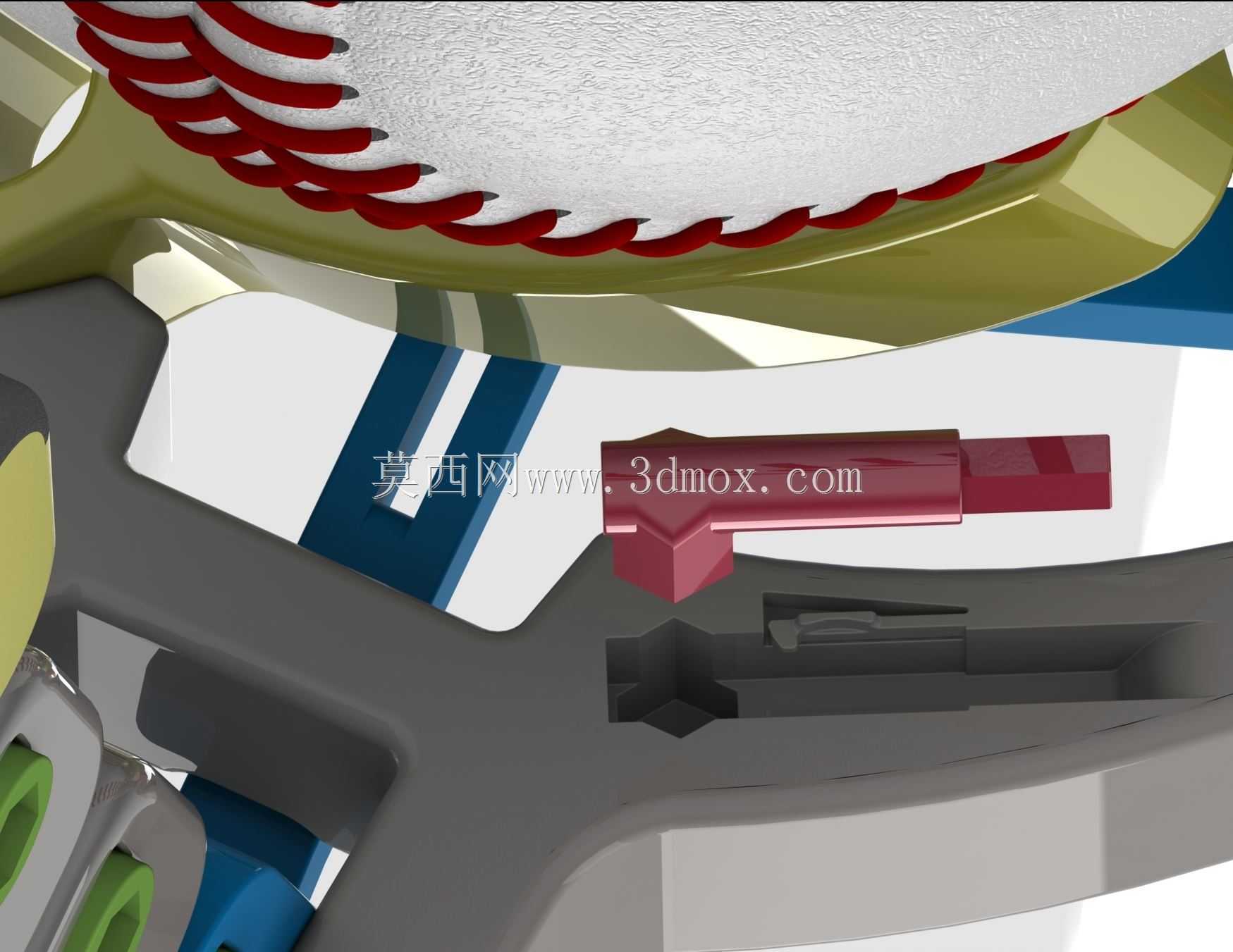

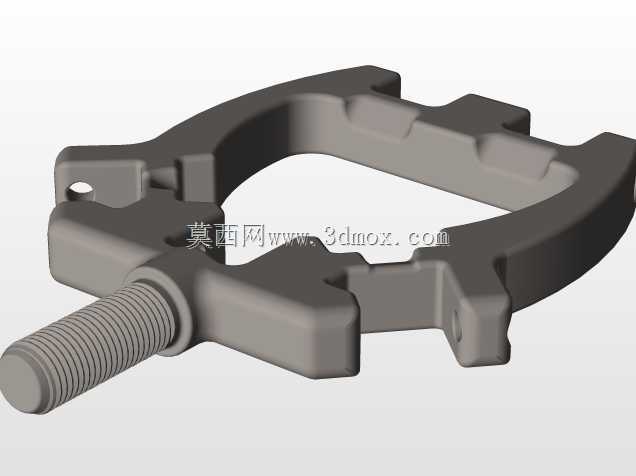

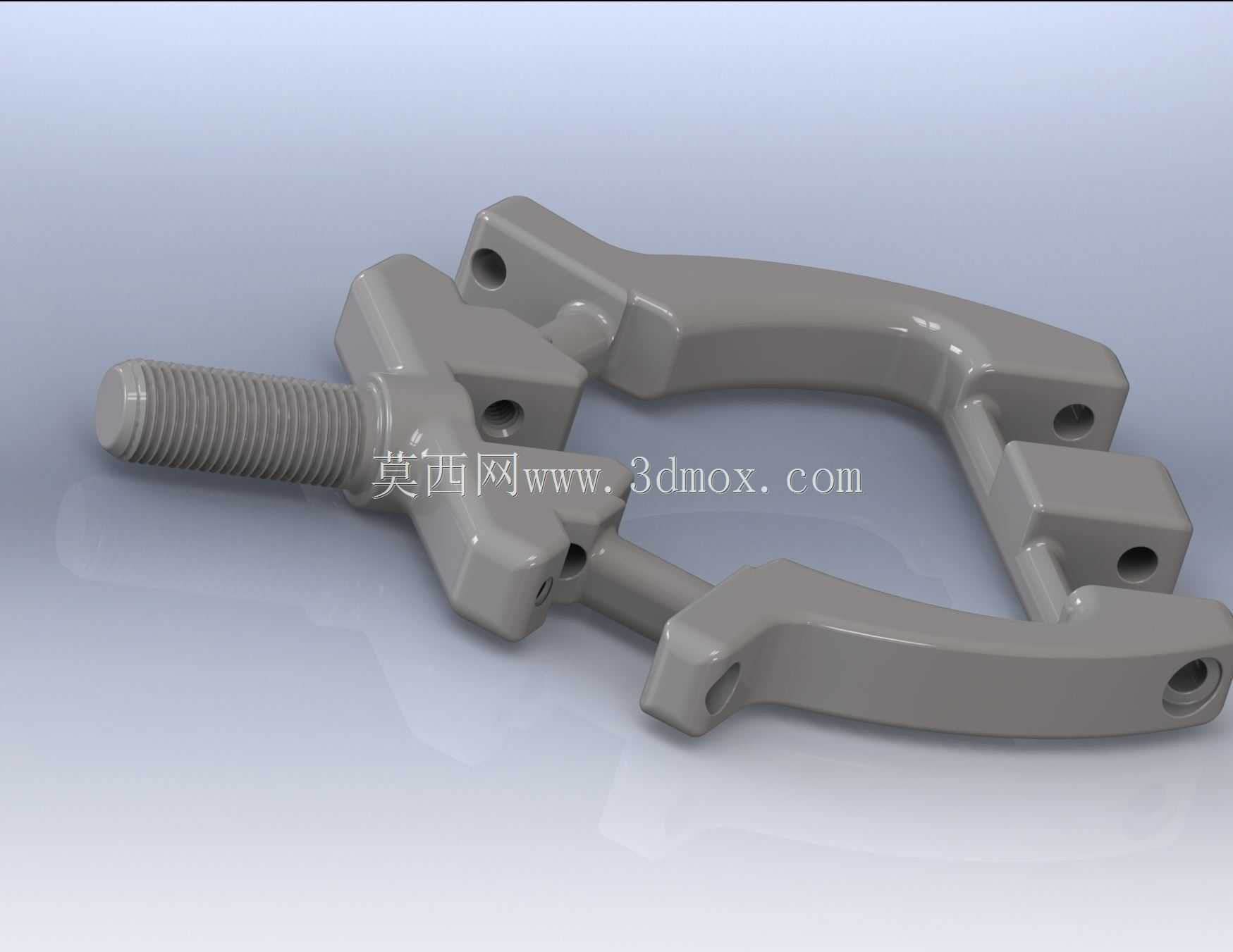

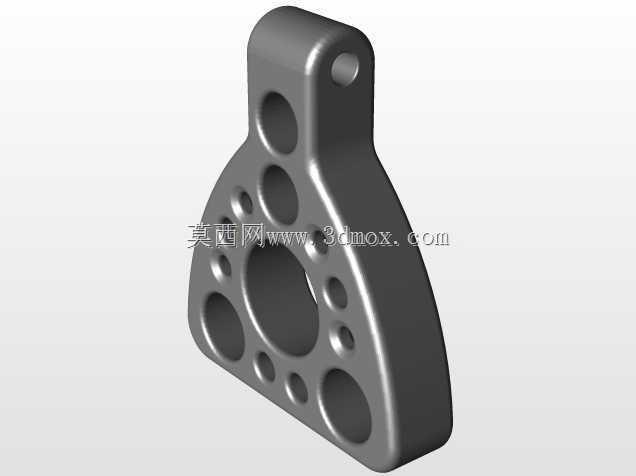

　　从安装边界与尺寸参数来看，该手爪整体收拢状态下最大外径为135mm，张开状态下最大夹持开口为120mm，底部动力输入杆采用M12标准外螺纹，安装时可直接通过螺纹连接配套的动力输出端，也可搭配法兰转接板安装到工业机器人、协作机械臂或者直线移动模组上，整体结构的安装孔位都采用标准件尺寸，不需要额外定制转接件即可完成装配。手爪的基座部分采用一体化结构设计，内部的联动滑槽做了耐磨处理，长期往复动作下的磨损量可控制在0.02mm每万次动作以内，可满足工业场景下长期连续使用的寿命要求。

　　在实际选型适配时，需要注意动力源的行程匹配，该手爪完成全张开到全收拢的动作，需要动力端提供25mm的直线行程，动力输出推力在50N到150N区间即可，可根据实际抓取工件的重量调整推力大小，抓取轻质易碎品时调低推力，抓取重量稍大的金属工件时调高推力，不需要更换手爪结构即可适配不同的夹持力需求。另外，手爪的所有指节零件都可单独拆卸更换，若某一段指节的缓冲垫磨损或者销轴损坏，不需要拆解整个手爪，单独更换对应零件即可完成维护，大幅降低了后期的使用维护成本。
