独立同轴转向轮组驱动装置结构设计

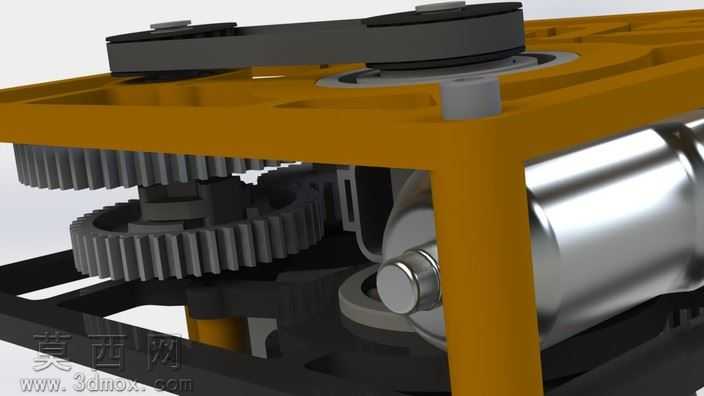

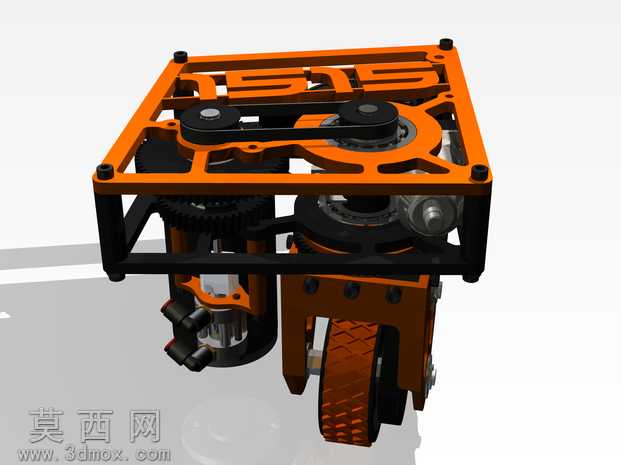

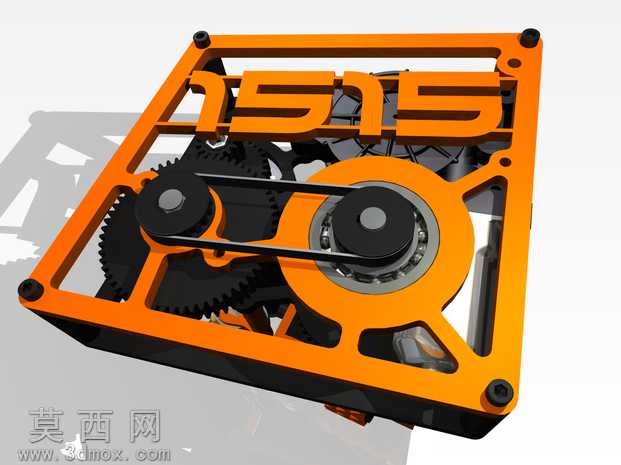

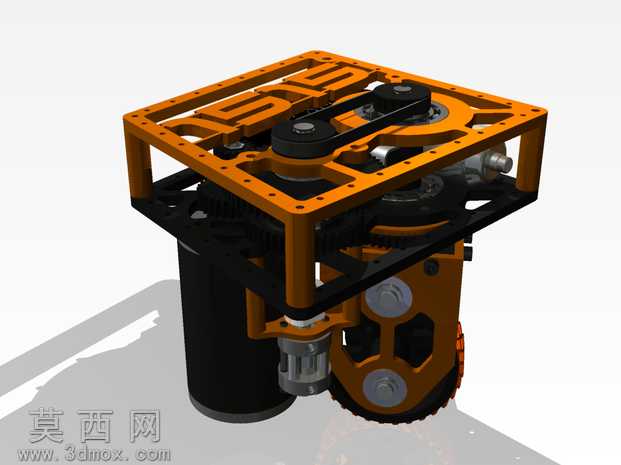

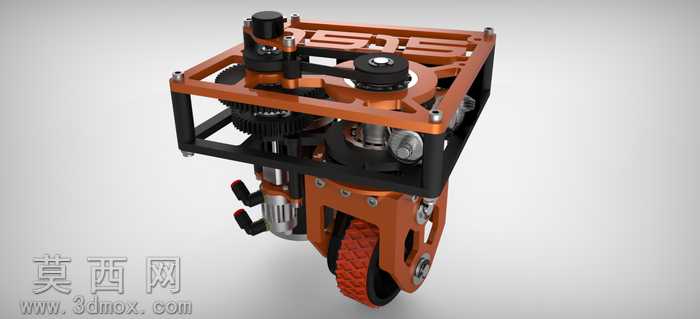

本模型为独立同轴转弯驱动器，采用模块化设计思路完成三维建模，整体结构紧凑集成度高，可作为全向移动机器人的标准轮组驱动单元使用。建模过程中严格遵循机械传动设计规范，完整还原了装置内部的动力传递路径与转向调节结构，各零部件间的装配关系清晰合理，不存在干涉问题，可直接用于结构验证与运动仿真。模型外观采用分层渲染处理，金属结构件赋予哑光金属材质，传动齿轮做了齿面细节刻画，驱动轮采用橙色防滑橡胶材质，框架部分使用黑色阳极氧化铝材质表现，不同材质的质感区分明确，整体视觉效果真实直观。从结构设计来看，该驱动器采用独立轮组布局，单个模块集成了行走驱动与转向驱动两套传动系统，无需依赖外部传动链即可完成单轮的动力输出与角度调整；动力传递采用锥齿轮换向结构，可将电机输出的动力在90度夹角方向完成传输，直接将动力传递至轮轴端点，避免了旋转轮与动力输入部件的走线干涉问题。装置上部的橙色框架为安装基准面，预留了标准安装孔位可直接固定在机器人底盘上，框架内部集成了两级齿轮减速结构，可放大电机输出扭矩满足行走负载需求；转向调节部分采用独立的齿轮传动组，可精准控制轮组的转向角度，配合控制算法可实现机器人的全向移动、原地旋转等复杂运动动作。设计过程中充分考虑了模块的通用性与可维护性，所有零部件均采用标准化设计，易损件可快速拆卸更换，整体结构兼顾了传动效率与结构强度，可适配不同负载等级的移动机器人开发需求，为全向移动底盘的轮组设计提供了成熟的参考方案。
