机器人全向运动同轴转向轮组模块

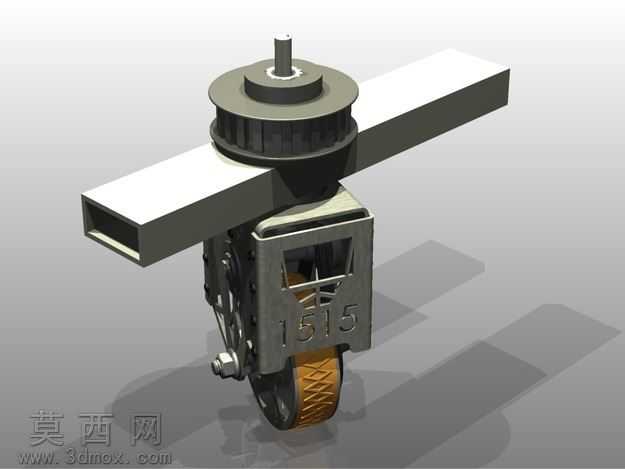

本作品为机器人用全向转向轮组模块，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、运动干涉情况做了完整校验，确保结构可实现预设的运动功能。模型整体以安装横梁作为承载基体，横梁采用中空矩形截面型材结构，在保证结构刚性的同时有效降低整体自重，横梁上方设置同步带轮传动组件，带轮采用阶梯轴定位结构，轴端预留动力输入接口，可与驱动电机输出端直接对接，带轮轮缘做了防滑齿形设计，可匹配标准同步带实现动力的稳定传输，避免传动过程中出现打滑丢转的问题。横梁下方集成转向承载支架，支架采用一体式框架结构，侧面做了镂空减重设计，在不降低结构强度的前提下减少材料占用，支架内部集成转向传动与轮体承载结构，下方安装驱动轮体，轮体表面做了防滑胎纹设计，可提升与接触面的摩擦力，保证运动过程中的抓地稳定性。模型渲染阶段采用写实材质方案，金属结构件赋予磨砂金属材质，同步带轮赋予发黑处理金属质感，轮体胎面赋予橡胶材质，安装横梁赋予铝合金阳极氧化质感，通过光影渲染清晰展现各部件的结构层次与装配关系。设计思路上采用同轴集成布局，将转向驱动与行走驱动的传动路径做同轴整合，无需额外设置独立的转向偏移轴系，即可实现完整的全向运动功能，轮组可在不改变自身安装姿态的前提下完成任意方向的行进与转向动作，大幅简化移动机器人的底盘运动控制逻辑，整体结构紧凑，集成度高，可直接适配各类小型AGV机器人、教育竞赛机器人、全向移动平台的底盘搭建需求，各部件均做了参数化特征建模，可根据实际负载需求快速调整轮径、支架尺寸、安装横梁规格等参数，具备较强的通用适配性。
