FRC竞赛MorTorq竞技机器人Rob2.0结构设计

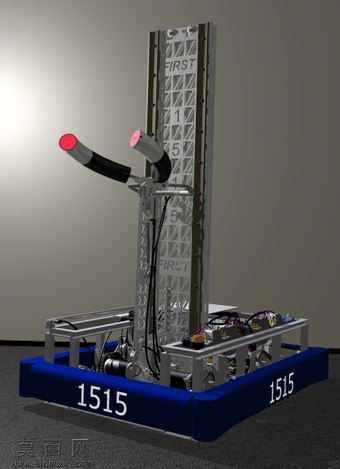

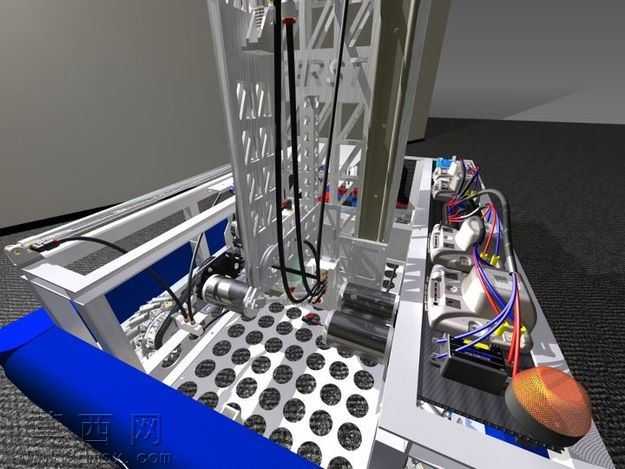

本作品为面向FRC青少年机器人竞赛打造的竞技机器人三维设计方案，整体建模过程围绕赛事规则与竞技需求展开，在三维建模阶段完成了从底盘框架到上层执行机构的全参数化搭建，所有零部件均按照实际加工装配精度设定尺寸公差，确保虚拟模型可直接对接生产加工环节。模型渲染阶段采用哑光金属材质模拟铝合金加工件的表面质感，底盘蓝色基座使用高饱和度耐磨工程塑料材质表现，执行臂末端的操作端分别设置红色、粉色的高辨识度标识，背景搭配赛事常用的灰色计分背板，完整还原机器人在赛场中的实际视觉效果。结构设计上，底部采用双层铝合金型材搭建的矩形承载底盘，底盘边缘设置防撞缓冲结构，两侧预留驱动轮与万向轮的安装位，内部规整排布电池、控制器、气动回路与布线通道，确保重心集中在底盘几何中心，提升高速移动与转向过程中的稳定性。上层搭载垂直升降的梯状计分结构，两侧配置可独立摆动的多自由度机械臂，机械臂内置MorTorq扭矩输出单元，可完成抬升、抓取、投放等系列竞技动作，升降结构采用齿轮齿条配合直线导轨的传动方案，保证升降过程的平顺性与定位精度，机械臂关节处设置限位结构与阻尼部件，避免动作超程造成结构损坏。设计思路围绕赛事六周的紧凑开发周期展开，优先采用模块化设计思路，将底盘、升降机构、操作臂拆分为独立可快速替换的模块，既方便赛前快速调试迭代，也能在赛场出现故障时快速更换备件，整体结构在满足强度要求的前提下尽可能做镂空减重处理，在严格的赛事重量限制内最大化结构刚性与动作行程，所有传动部件均做了防干涉校验，确保全动作行程内无零件碰撞，布线与管路全部隐藏在型材槽内，避免运动过程中剐蹭线缆造成故障，整体设计兼顾竞技性能、装配便捷性与维护效率，完全匹配FRC赛事的高强度竞技需求。
