机器人转向驱动轮组机械结构设计

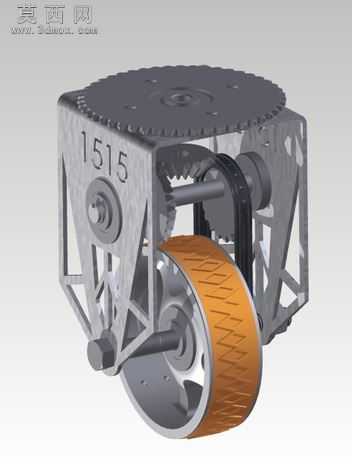

本作品为适配移动机器人的转弯驱动轮组结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工公差规范，对每一个零件的装配间隙、配合公差都做了精准设定，确保虚拟装配阶段无干涉、无错位，可直接导出工程图用于实际加工生产。模型整体采用轻量化镂空框架设计，主体承载结构选用金属材质模拟，在保证结构刚性的同时最大限度降低整体自重，适配移动机器人对负载与自重比的高要求。轮组集成了动力输入、转向传动、行走驱动三大核心功能模块，顶部设置大直径传动齿轮作为转向动力输入端，可与舵机或转向电机输出齿轮啮合，实现轮组360度全向回转，满足机器人极流畅的全向运动需求；行走动力通过同步带传动结构传递至驱动轮，带传动的设计可有效缓冲启动、换向时的冲击载荷，同时降低传动噪音，提升运行平稳性。驱动轮采用轮毂外包覆高摩擦防滑轮面的结构设计，轮毂做镂空减重处理，轮面模拟高弹性耐磨橡胶材质，可保证与地面的足够附着力，避免行走打滑。框架内部集成了车削锥齿轮传动副，可精准匹配转向与行走的动力传递路径，所有旋转部位都预留了轴承安装位，可有效降低转动摩擦阻力，提升传动效率。整个模块的连接部位采用铆接链轮结构设计，无需复杂的紧固件组合即可实现模块的快速组装与拆解，便于后期维护更换易损件。建模过程中对所有零件都赋予了对应的真实材质属性，金属结构件赋予磨砂金属质感，同步带赋予黑色橡胶材质，轮面赋予橙色防滑纹理材质，渲染后可清晰展示各部件的结构层次与装配关系，直观呈现轮组的工作原理。该轮组结构紧凑、集成度高，可直接作为全向移动机器人、AGV搬运小车的行走转向单元，也可作为教学案例用于机械传动、机器人结构设计的课程演示，帮助学习者理解轮式移动机器人的驱动转向逻辑与机械结构设计要点。
