FRC2011赛事竞技机器人三维设计

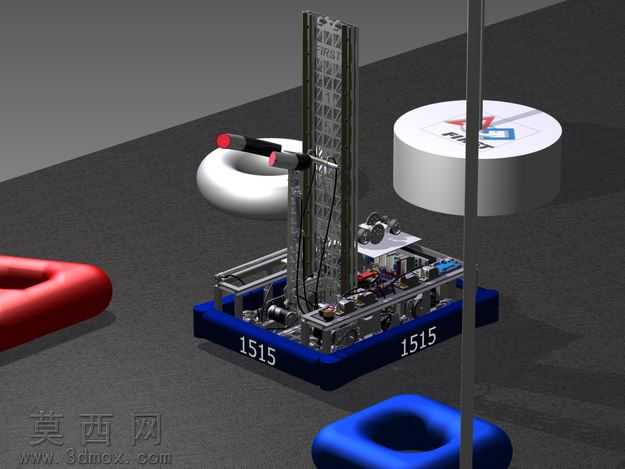

本模型为第一届机器人大赛FRC2011参赛竞技机器人的完整三维设计成果，建模阶段严格遵循赛事规则与竞技功能需求，对机器人各系统进行了1:1比例的精细化还原。建模过程中，首先完成底部行走底盘的框架搭建，采用高强度铝合金型材作为主承载结构，对底盘上的驱动轮安装位、动力组件固定座、配重安装区域进行了精准的尺寸约束，确保底盘重心分布符合高速移动、急转启停的竞技要求。针对机器人的主体升降塔架结构，采用桁架式钣金拼接设计，每一块钣金件的折弯角度、安装孔位、拼接卡扣都经过参数化建模校验，既保证塔架的结构强度满足举升需求，又尽可能降低整体自重，提升机器人的移动灵活性。模型完整还原了机器人的多套功能系统：管线路由系统对气动管路、动力线缆、信号控制线的走向进行了分层排布设计，避免运动过程中管线剐蹭干涉；气动与油缸系统包含完整的气缸、油缸、电磁阀、气源组件模型，对执行元件的行程参数、安装角度都做了对应设置，可直观展示举升、抓取动作的运行逻辑；滚子链传动系统还原了链轮、链条、张紧轮的完整配合结构，对链节啮合间隙、传动比参数进行了合理设定，保证动力传递路径清晰可查；传动装置部分涵盖了从驱动电机到行走轮、从动力输出到执行末端的全部传动组件，齿轮啮合、轴系配合、轴承安装位都做了精细化建模；电气接线部分还原了主控器、传感器、驱动模块的接线端口与走线布局，清晰展示电气系统的排布逻辑。材质与渲染阶段，为底盘蓝色防护层赋予哑光耐磨工程塑料材质，金属结构件根据材质不同分别赋予铝合金拉丝、钢材哑光、镀铬亮面等差异化材质，气动软管、线缆赋予对应橡塑材质，轮胎赋予黑色防滑橡胶材质，通过光影调整突出各部件的结构层次，完整呈现机器人的真实装配状态与竞技装备质感。整体设计兼顾结构强度、运动性能与装配合理性，完整复现了参赛机器人的全部机械细节，可用于竞技机器人结构参考、机械设计教学、赛事方案演示等场景。
