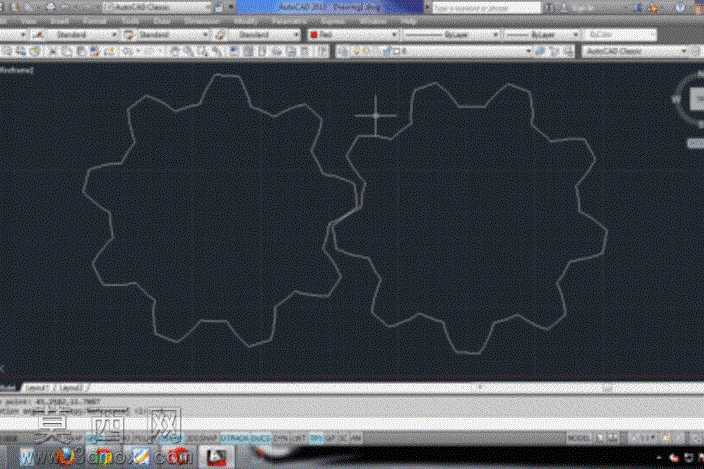

AutoCAD平台2D齿轮啮合动画设计作品

本作品围绕齿轮啮合传动的运动特性展开设计，依托AutoCAD平台完成2D齿轮动画的全流程制作，核心目标是还原齿轮副啮合过程的真实运动规律，为机械原理演示、传动结构教学提供直观的可视化素材。设计初期首先明确齿轮副的传动参数匹配逻辑，依据啮合传动的速比要求确定两个齿轮的齿形轮廓参数，确保齿廓曲线符合渐开线啮合的几何特性，避免动画演示过程中出现齿面干涉、传动卡顿的问题，齿形绘制阶段严格遵循齿轮啮合的中心距计算公式，精准定位两个齿轮的安装位置，保证齿顶间隙、齿侧间隙处于合理范围，为后续动画驱动打下准确的几何基础。动画实现阶段依托AutoCAD的脚本功能完成运动逻辑编写，摒弃手动逐帧调整的低效方式，通过脚本参数化控制齿轮的旋转角度与旋转方向，按照传动比匹配两个齿轮的转速关系，确保主动轮与从动轮的旋转方向相反、转速符合齿数反比规律，让整个啮合过程的运动节奏完全贴合真实齿轮传动的物理特性。制作过程中重点优化齿形啮合的过渡效果，逐段校验齿廓接触位置的运动轨迹，避免出现“自动口齿不清”即齿面穿模、啮合错位的问题，让每一个轮齿的进入啮合、承载传动、退出啮合的过程都流畅自然，完整还原齿轮连续传动的运动状态。作品最终呈现的动画效果可清晰展示齿轮传动的工作原理，齿形轮廓清晰锐利，运动过程无跳帧、无错位，既可以作为机械设计课程的教学演示素材，帮助初学者直观理解齿轮啮合的运动关系，也可以作为齿轮参数化设计、脚本动画制作的参考案例，为同类二维机械动画的制作提供可复用的实现思路，整个设计过程兼顾几何准确性与动画流畅度，在二维绘图平台上实现了机械传动过程的动态可视化呈现。
