行星齿轮组精密三维结构设计作品

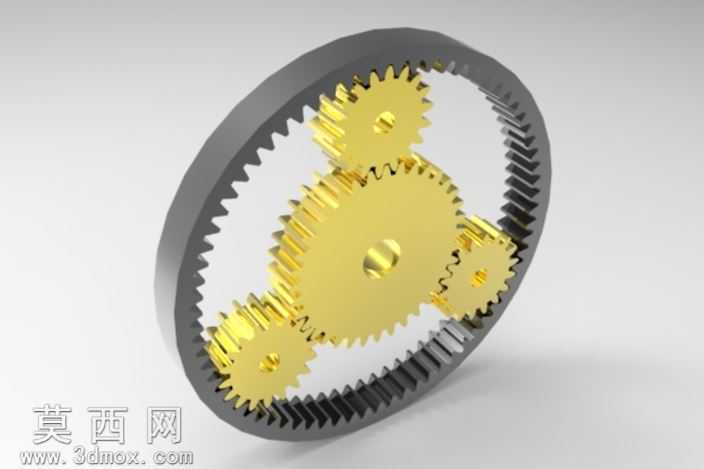

本作品为行星齿轮组三维结构设计，建模阶段严格遵循行星轮系的传动原理进行参数化搭建，首先确定内齿圈、太阳轮、多个行星轮的模数、齿数、压力角等核心啮合参数，保证各轮齿的渐开线齿形完全符合啮合传动要求，避免出现传动卡滞、齿面干涉的问题。建模过程中先完成单个轮齿的特征绘制，通过圆周阵列完成单个齿轮的整体建模，再根据行星轮系的装配约束关系，将太阳轮设置在中心位置，多个行星轮均匀分布在太阳轮与内齿圈之间，通过行星架完成行星轮的定位约束，保证各行星轮能够同时与太阳轮、内齿圈保持精准的齿面啮合状态。材质与渲染阶段，为内齿圈赋予深灰色金属材质，模拟调质处理后的合金钢表面质感，为太阳轮与行星轮赋予亮金色金属材质，区分不同构件的同时突出轮齿啮合的视觉效果，渲染时采用柔和的侧方打光，清晰展现轮齿的齿廓形态、啮合间隙以及整体轮系的空间结构，让观者能够直观理解行星轮系的组成逻辑。结构设计上还原了行星轮系的典型传动特性，即内齿圈固定时太阳轮输入动力可通过行星架实现大减速比输出，太阳轮固定时内齿圈输入也可对应不同的传动比输出，各构件的装配间隙控制在合理范围内，既符合实际机械加工的公差要求，也能直观展现行星轮系体积小、传动比大、承载能力强的结构优势。设计思路围绕机械传动教学与结构展示需求展开，没有添加多余的装饰性构件，完整保留行星轮系的核心组成部分，让使用者能够清晰观察每个构件的形态、装配位置以及啮合关系，可用于机械原理教学演示、传动方案选型参考等场景，建模过程中对轮齿的过渡圆角、齿根结构都做了精细化处理，还原真实齿轮加工的工艺特征，避免出现不符合实际生产的尖锐结构，保证模型的工程参考价值。
