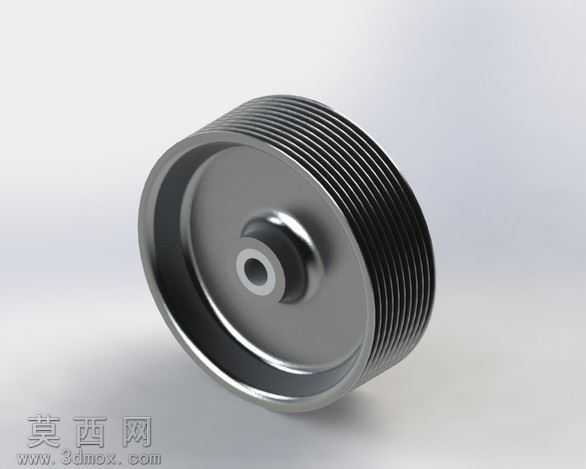

多槽传动滑轮三维结构设计作品

本作品为多楔带传动用滑轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动件的设计规范开展结构搭建。建模初期先梳理滑轮的核心功能逻辑，明确该零件作为多楔带传动系统从动/主动轮的定位，确定轮体直径、槽型规格、安装轴孔尺寸、轮毂凸台结构等核心参数，以旋转凸台特征完成轮体基体的基础构建，保证轮体的回转同轴度符合传动件的形位公差要求。针对轮缘部分的多道楔形传动槽，采用阵列特征完成等距排布，每道槽的楔角、槽深、槽间距均严格匹配对应型号多楔带的啮合尺寸，确保后续装配时带体与轮槽可以充分贴合，避免传动过程中出现打滑、偏磨的问题。轮毂部分做了加厚凸台设计，中心轴孔预留了标准配合公差，轴孔外侧的定位台阶用于装配时的轴向限位，保证滑轮安装到传动轴后不会出现轴向窜动。轮辐部分采用实心盘式结构，兼顾结构强度与转动惯量的平衡，避免轮体过重增加传动负载，同时保证高速转动时的结构稳定性。材质渲染阶段，轮体主体赋予哑光金属钢材材质，还原钢制冲压/机加工滑轮的真实质感，表面做了细微的机加工纹理处理，轮毂轴孔部分做了稍深的金属色泽区分，模拟轴孔部位的精加工表面效果，渲染时采用柔和的工业产品打光方案，清晰呈现轮槽的排布细节、轮毂的台阶结构以及轮体的曲面过渡特征，整体结构无冗余设计，所有倒角、圆角均做了工艺性处理，既避免尖锐边角的应力集中问题，也符合实际五金零件的加工工艺要求，可直接用于传动系统的装配验证、运动仿真以及工程图纸的导出参考。
