加厚型直角承重大门合页铰链三维设计

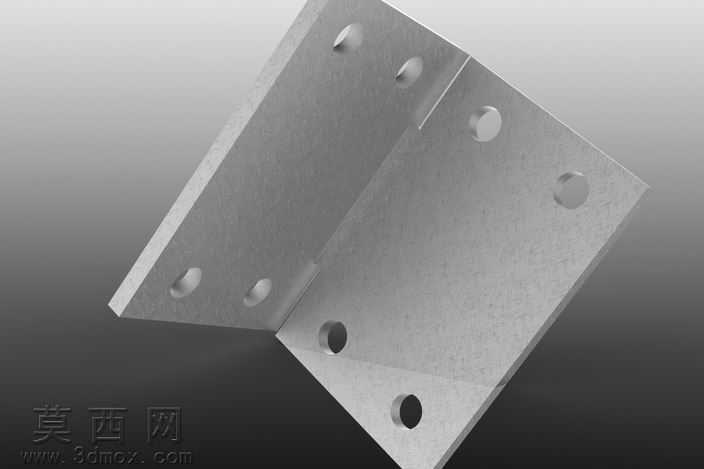

本作品为大门用高强度直角铰链的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以两个互相垂直的安装翼板作为基础基体特征，通过拉伸凸台命令生成基础板件实体，严格匹配实际五金件的板材厚度参数，保证模型尺寸与实物1:1对应。针对安装翼板上的沉头安装孔，采用拉伸切除结合异形孔向导命令完成，每个孔位的沉头深度、通孔直径均参照通用大门安装螺栓的标准尺寸设定，孔位排布遵循力学承重原则，在翼板边缘与转角区域合理分布，避免应力集中问题。建模过程中对两个翼板的连接转角处做了圆角过渡处理，还原实际冲压折弯工艺的圆角特征，避免直角锐边带来的应力断裂风险，同时还原金属板材冲压成型的真实结构细节。材质编辑阶段，为模型赋予冷轧钢材质属性，调整材质的粗糙度参数模拟镀锌钢板的哑光金属质感，添加细微的表面颗粒纹理还原真实五金件的表面处理效果，在渲染环节采用三点布光方案，主光源从侧上方投射突出金属表面的光影层次，辅助光源补全暗部细节，环境光采用柔和的灰度环境避免反光过强，最终渲染图清晰展现铰链的结构形态与材质质感。设计思路上，该铰链针对大门承重需求优化了翼板宽度与厚度参数，相比普通柜门铰链加大了安装孔间距与板材厚度，两个垂直翼板分别对应门框与门扇的安装面，可实现门扇绕铰接轴的顺畅转动，同时保证大重量门扇安装后的结构稳定性，所有结构特征均参考实际门窗五金的生产工艺设计，无冗余几何特征，模型可直接用于装配验证、工程出图以及3D打印样件验证，能够为门窗五金设计、大门装配模拟提供精准的三维数字模型支撑。
