基础型塑胶注塑模具结构设计方案

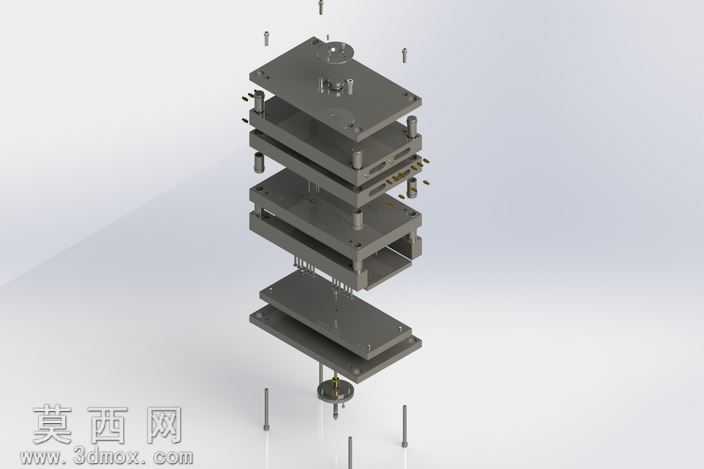

本作品为基础款塑胶注塑模具的三维设计成果，建模阶段以注塑模具通用设计规范为核心依据，先完成整体模架的基准搭建，按照定模侧、动模侧的功能分区逐一构建各组成零件：首先定位模架的导柱导套配合位置，保证合模过程的导向精度，避免合模错位导致的塑件成型缺陷；随后构建型腔与型芯的成型结构，针对目标塑胶件的外形特征，在定模型腔侧加工出对应塑件外轮廓的成型面，动模型芯侧加工出匹配塑件内结构的成型特征，所有成型面的拔模角度按照塑胶材料的成型特性设置，保证开模时塑件可以顺利脱离型腔不发生粘模。材质渲染阶段对不同功能的模具零件做了区分设置：模架主体采用模具钢常用的哑光金属灰材质，还原标准模架的真实质感；导柱、导套等配合运动零件设置了略带金属光泽的精钢材质，突出其精密配合的属性；紧固螺钉、定位销等标准件做了稍深的金属色处理，清晰区分不同零件的功能边界。结构设计上完整覆盖了注塑模具的核心功能模块：浇注系统预留了主流道、分流道的开设位置，可根据后续试模情况调整浇口形式与尺寸；冷却系统在型腔、型芯内部规划了循环水路的排布路径，保证成型过程中模具温度均匀，减少塑件的翘曲变形风险；脱模机构设置在动模侧，预留了顶针、顶板的安装空间，可适配不同结构塑件的顶出需求。设计思路以学术教学演示为核心目标，简化了复杂模具的特殊结构，保留注塑模具最基础的核心组成部分，清晰展示两板模的典型结构布局，让初学者可以快速理解注塑模具的合模、注射、开模、顶出的完整工作逻辑，所有零件的装配关系都按照实际生产中的装配顺序设置，可直接用于模具结构认知、基础注塑工艺讲解的教学场景，也可作为简单塑胶件模具设计的基础模板进行修改拓展。
