带平面约束的工业传动链条三维设计

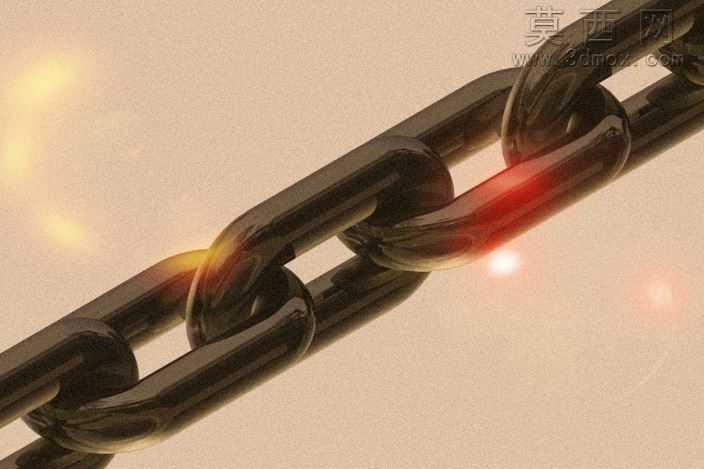

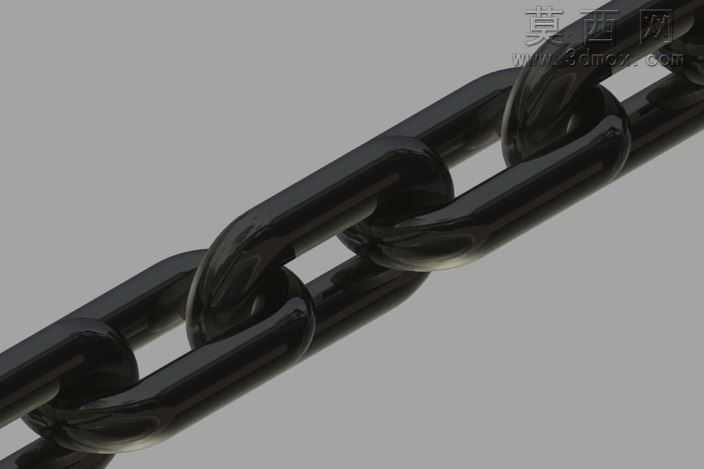

本作品为工业常用的简单传动链条三维模型，建模过程以Autodesk Inventor为核心工具，严格遵循机械设计中平面约束的规范要求完成整体搭建。建模初期先梳理链条的核心结构逻辑：链条由多个完全相同的链环依次套接组成，每个链环为闭合的椭圆环状实体，相邻链环之间可实现绕套接轴的相对转动，同时通过平面约束限制链环在非传动平面内的偏移，保证链条整体仅能在指定平面内完成弯折与传动动作，避免出现结构错位、自由度冗余的问题。建模时首先绘制单个链环的截面草图，通过扫掠特征生成单个链环的实体结构，对链环的边缘做统一的圆角过渡处理，还原真实工业链条的工艺细节，避免尖锐棱角带来的渲染失真与结构不合理问题；完成单个链环建模后，通过装配约束将多个链环依次套接，为每一组相邻链环添加平面约束与转动副约束，精准控制链环之间的活动范围，确保链条整体的运动逻辑与实物完全一致。材质设置阶段，为链环赋予高光泽的黑色金属材质，调整材质的反射率、粗糙度参数，模拟经过发黑处理的高强度合金钢链条的表面质感，让渲染后的模型呈现出金属构件特有的厚重质感与光泽表现。渲染环节采用柔和的侧方主光源搭配环境补光，突出链环表面的曲面弧度与套接处的结构细节，清晰展现每个链环的形态与相邻链环的配合关系。设计过程中重点考量平面约束的合理性，通过约束参数的反复调试，既保证链条可以实现顺畅的弯折动作，模拟真实链条绕链轮传动的状态，又避免链环出现超出平面的错位偏移，让模型既具备精准的结构还原度，又可直接用于机械结构演示、传动方案验证等场景，完整呈现了简单工业链条的结构特点与约束设计逻辑。
