26吨级HYVA钩臂式垃圾车上装提升机构

　　这套钩臂提升装载机构是车厢可卸式垃圾车的核心上装执行部件，匹配26吨级重载底盘使用，主要面向城市环卫固废转运、建筑散装物料短驳、工业废弃物收集等场景，可实现货箱的自主装卸、倾斜卸料作业，无需额外吊装设备配合，单台车辆即可完成从货箱勾取、运输到卸料的全流程作业，大幅提升零散物料转运的周转效率。

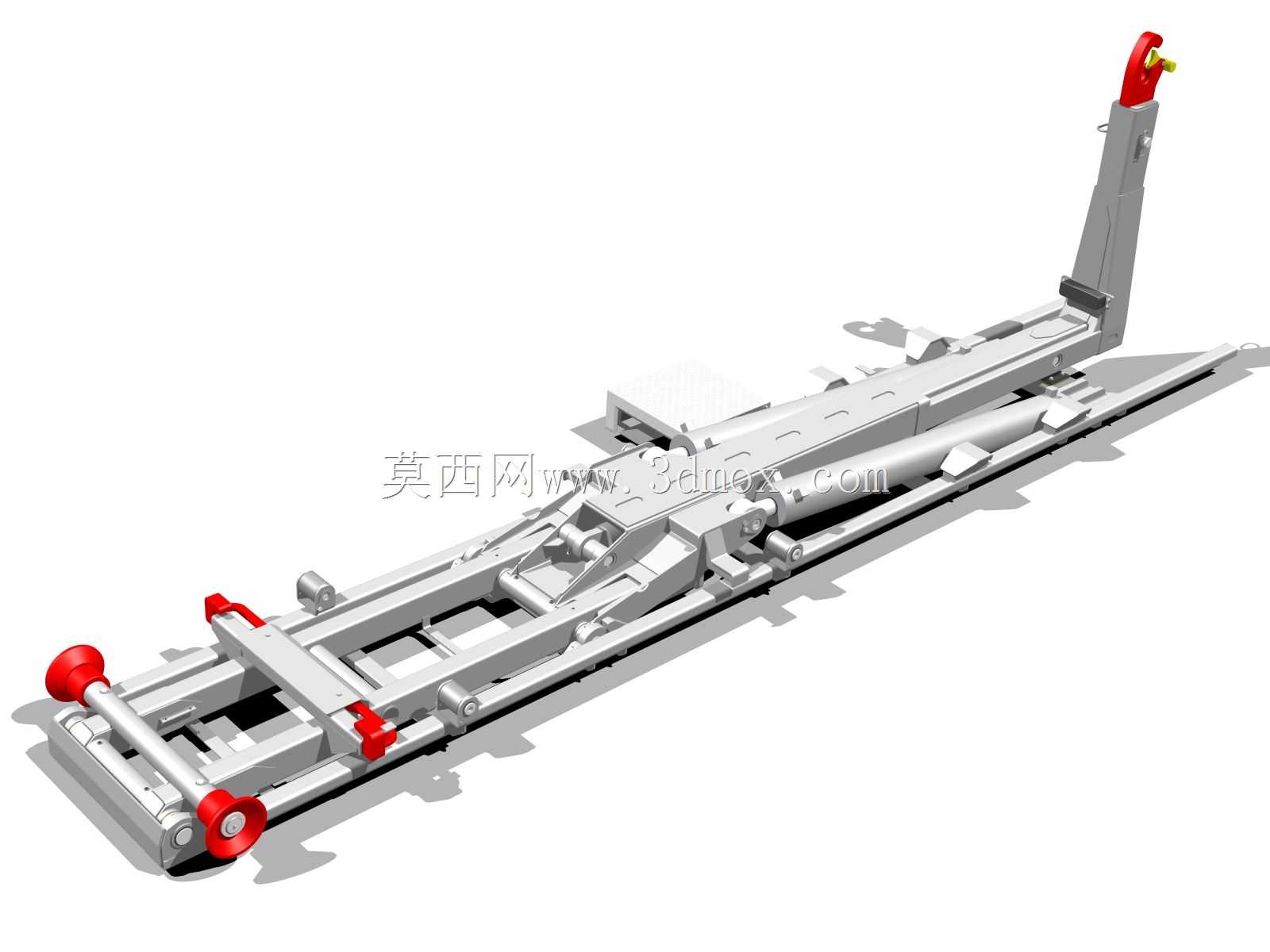

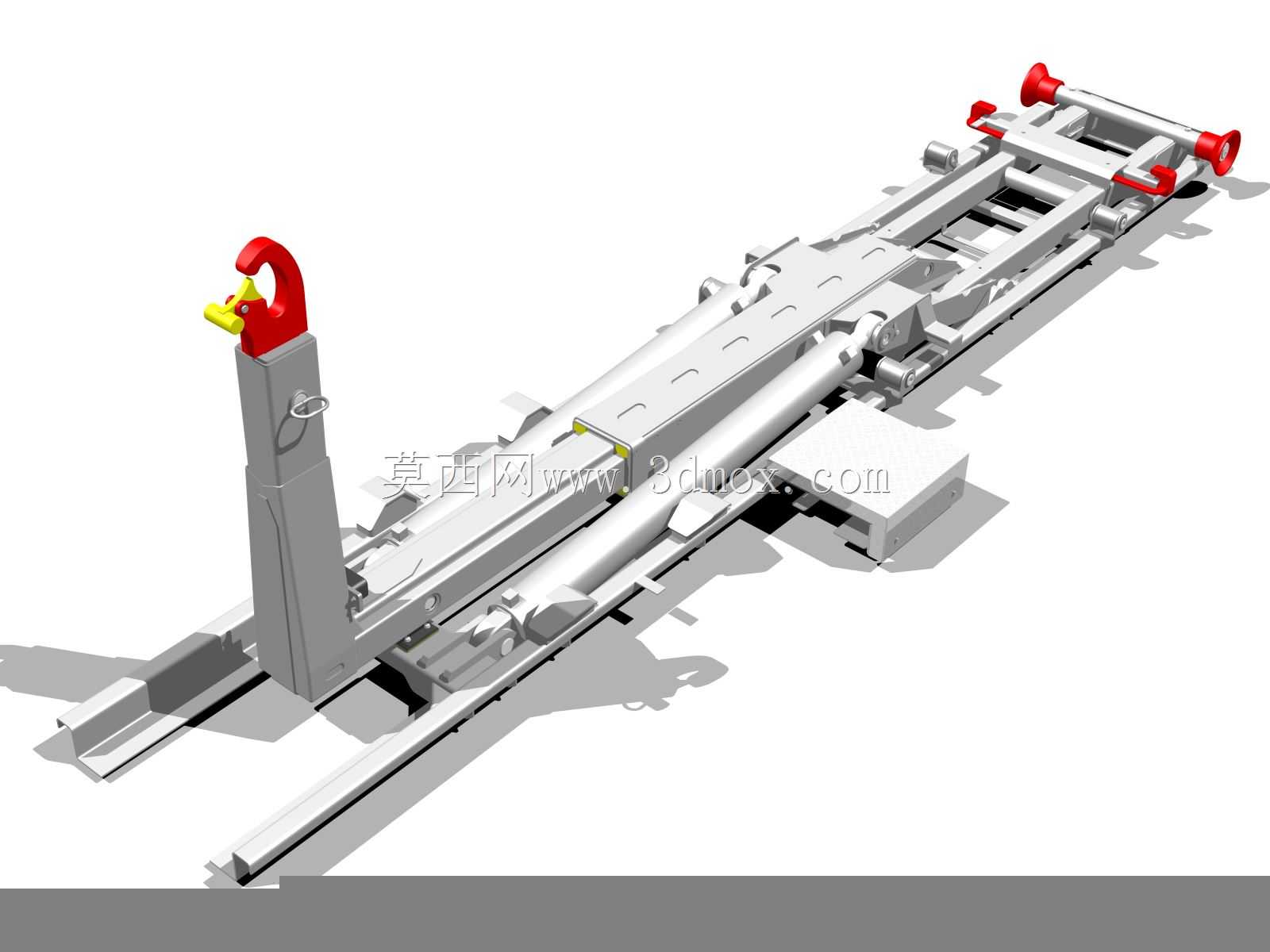

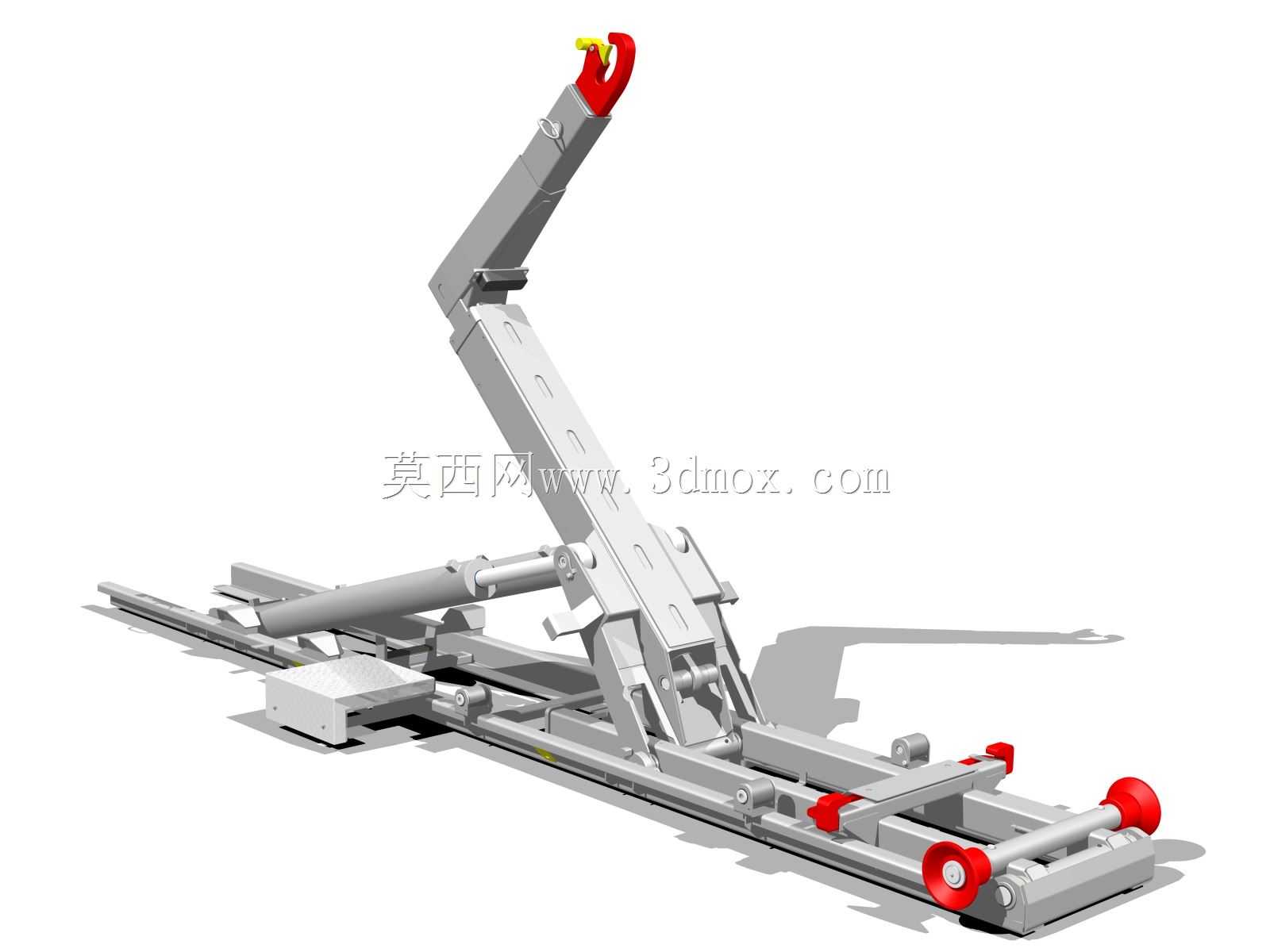

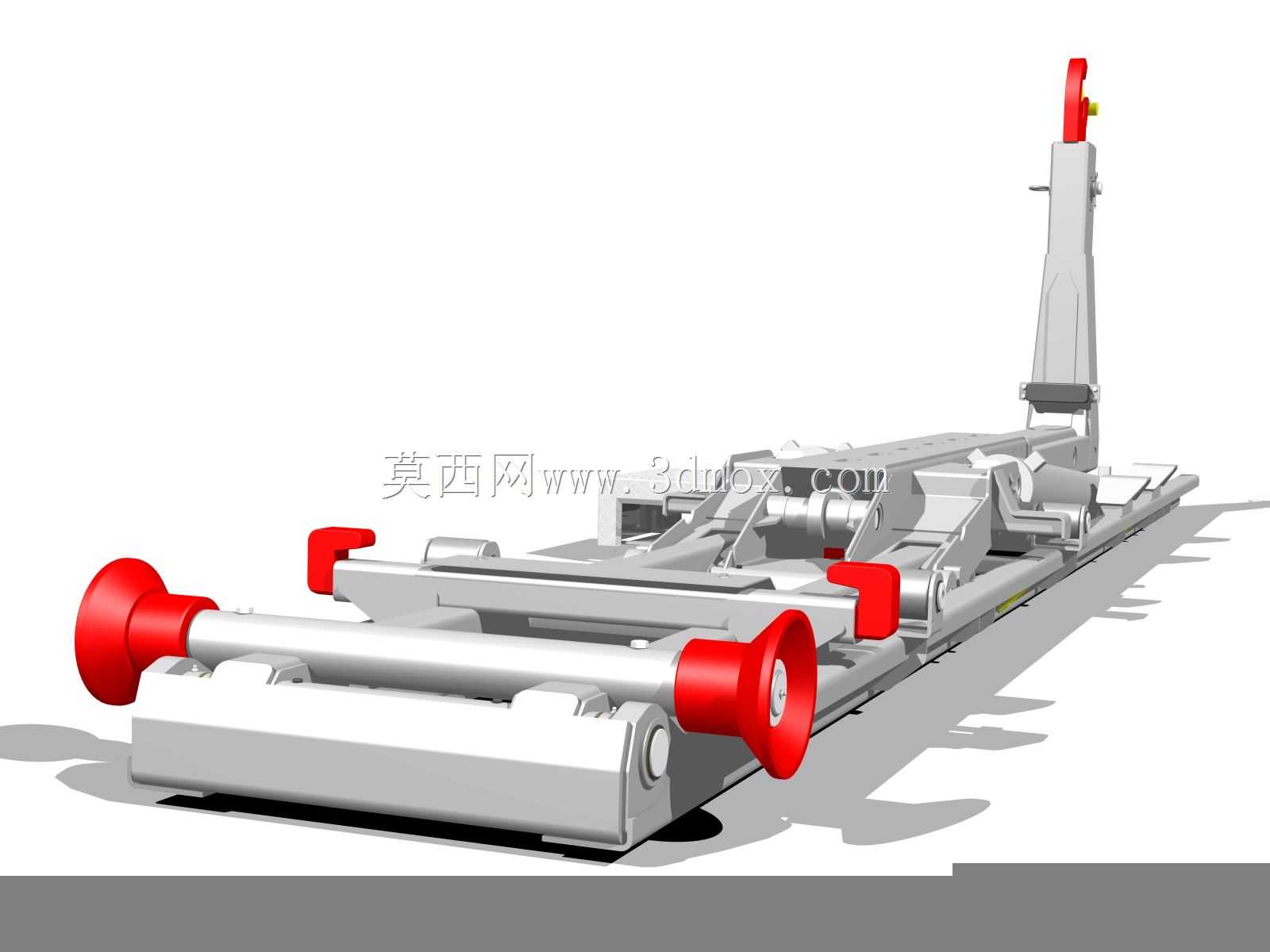

　　从结构设计逻辑来看，整套机构采用双主纵梁作为承载基底，纵梁截面选用高强度矩形钢焊接成型，沿车架长度方向布置，与底盘大梁的连接点位预留了标准安装孔位，可适配多数主流重卡二类底盘的改装需求，安装时无需对底盘原有结构做破坏性改动，仅需通过U型螺栓与连接支架完成紧固，整体安装边界宽度控制在2300mm以内，完全符合道路车辆外廓尺寸的国标要求，不会出现超宽超限问题。主纵梁上集成了滑动导轨副，钩臂总成可沿导轨做前后方向的滑移动作，配合尾部的翻转铰接座，实现货箱的拖拽上装与倾斜卸料动作。

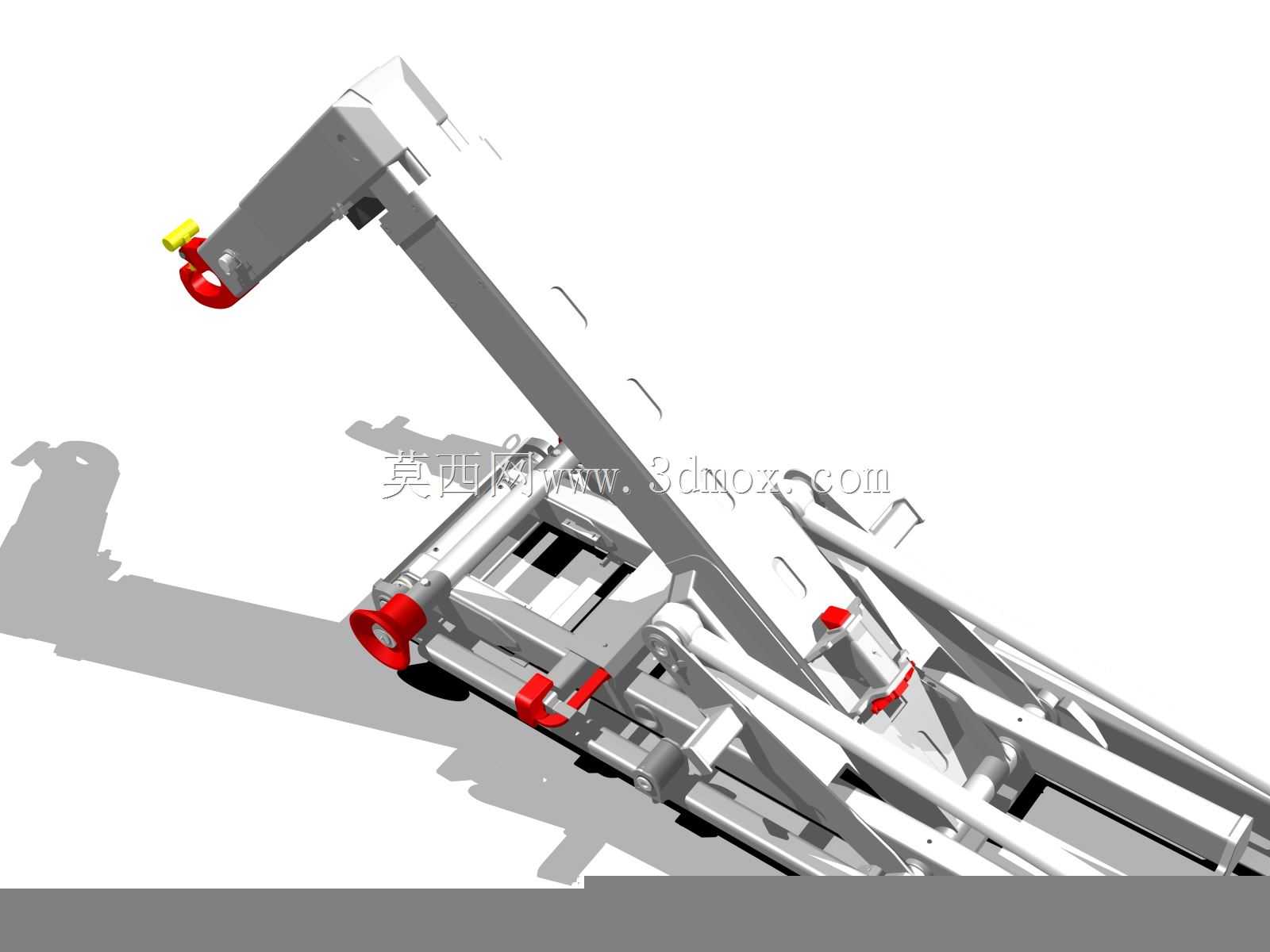

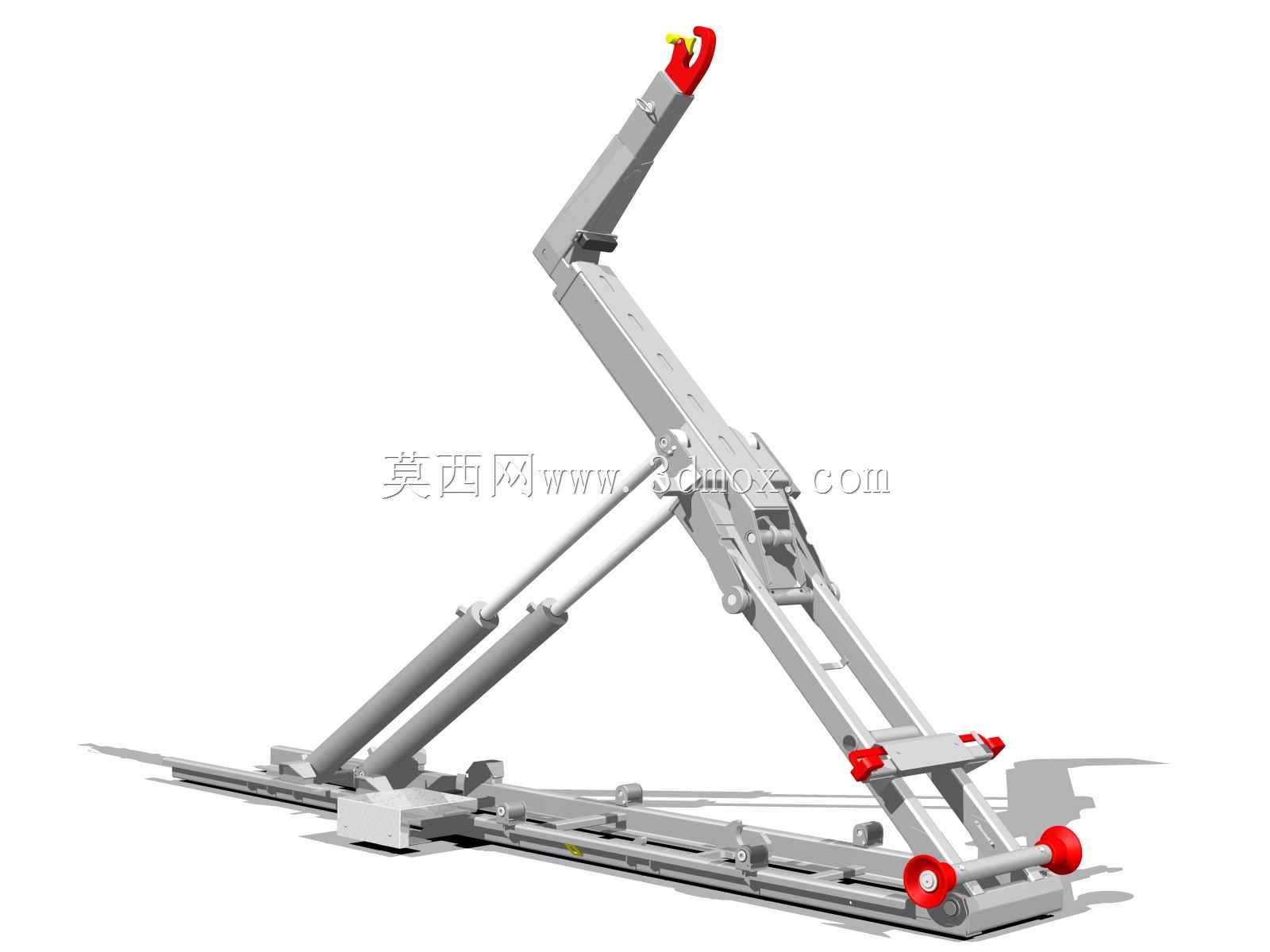

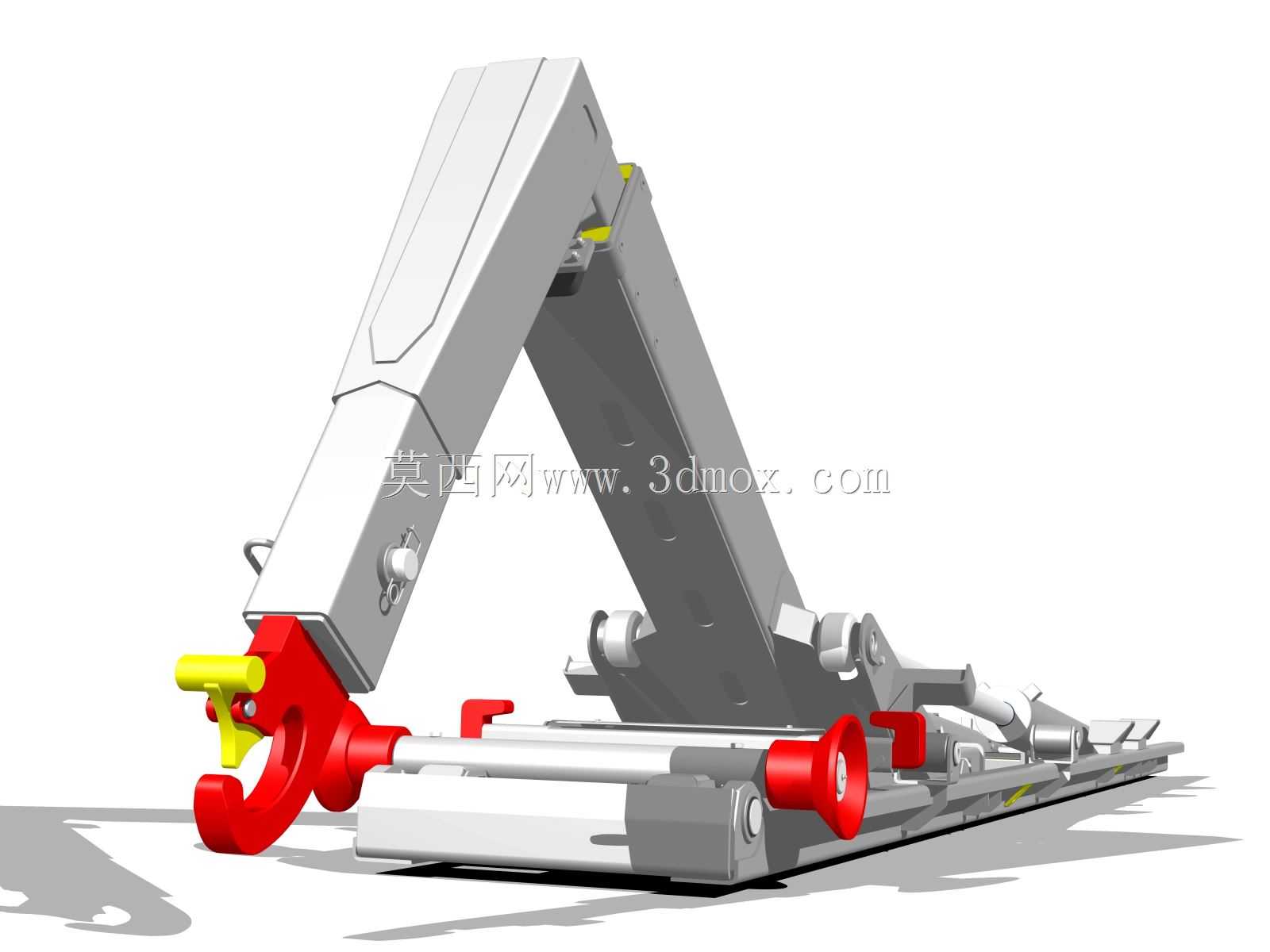

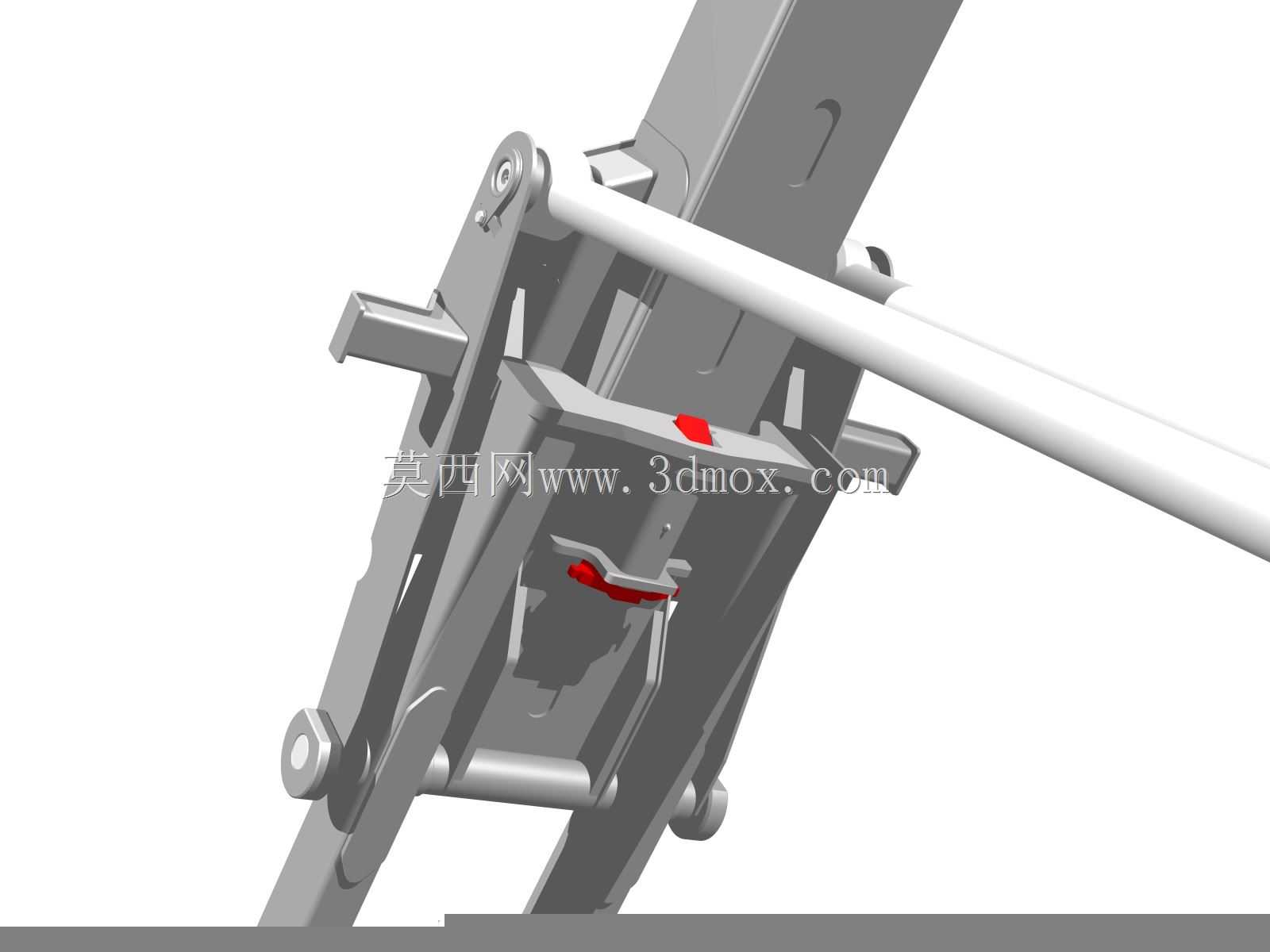

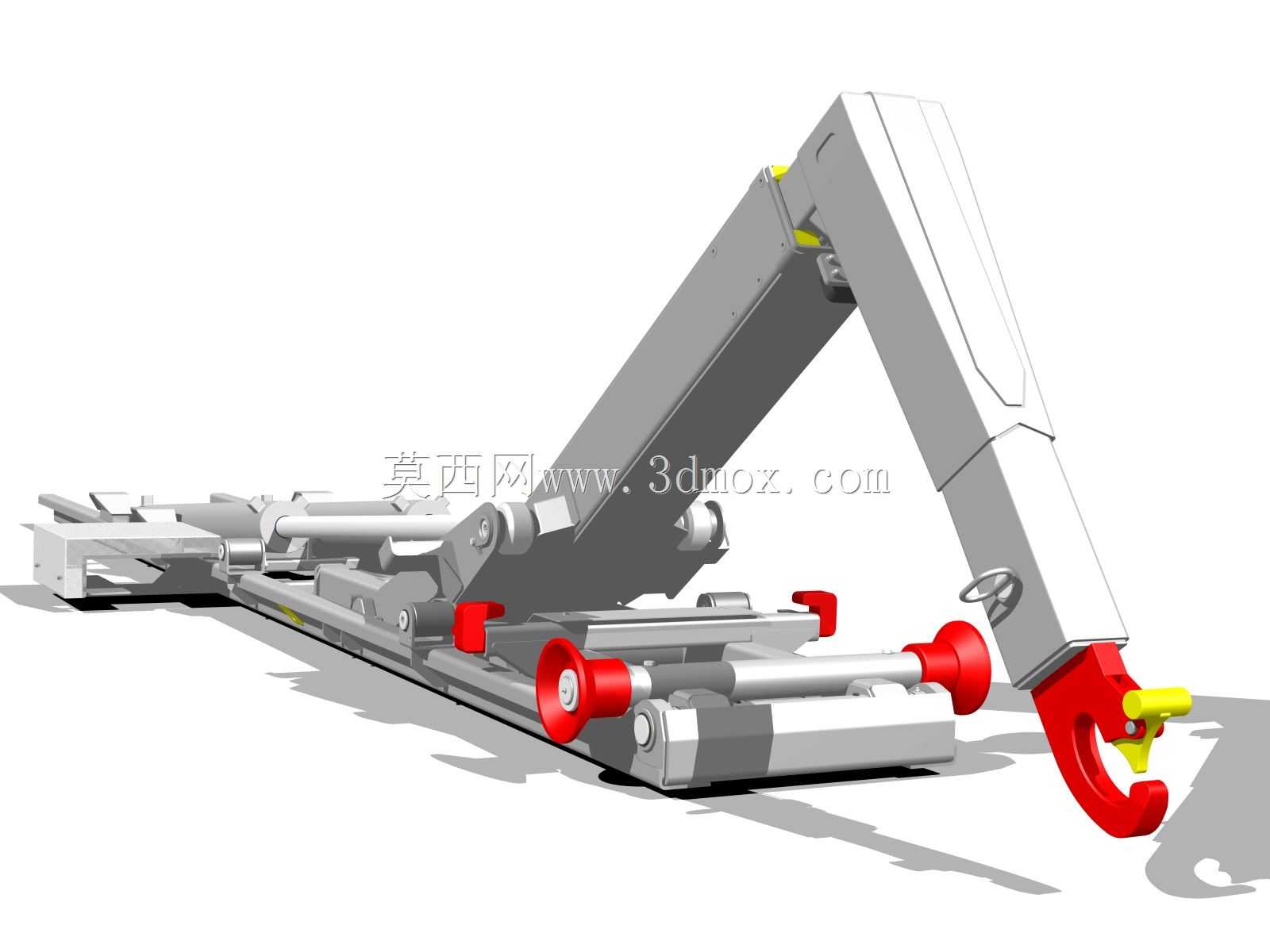

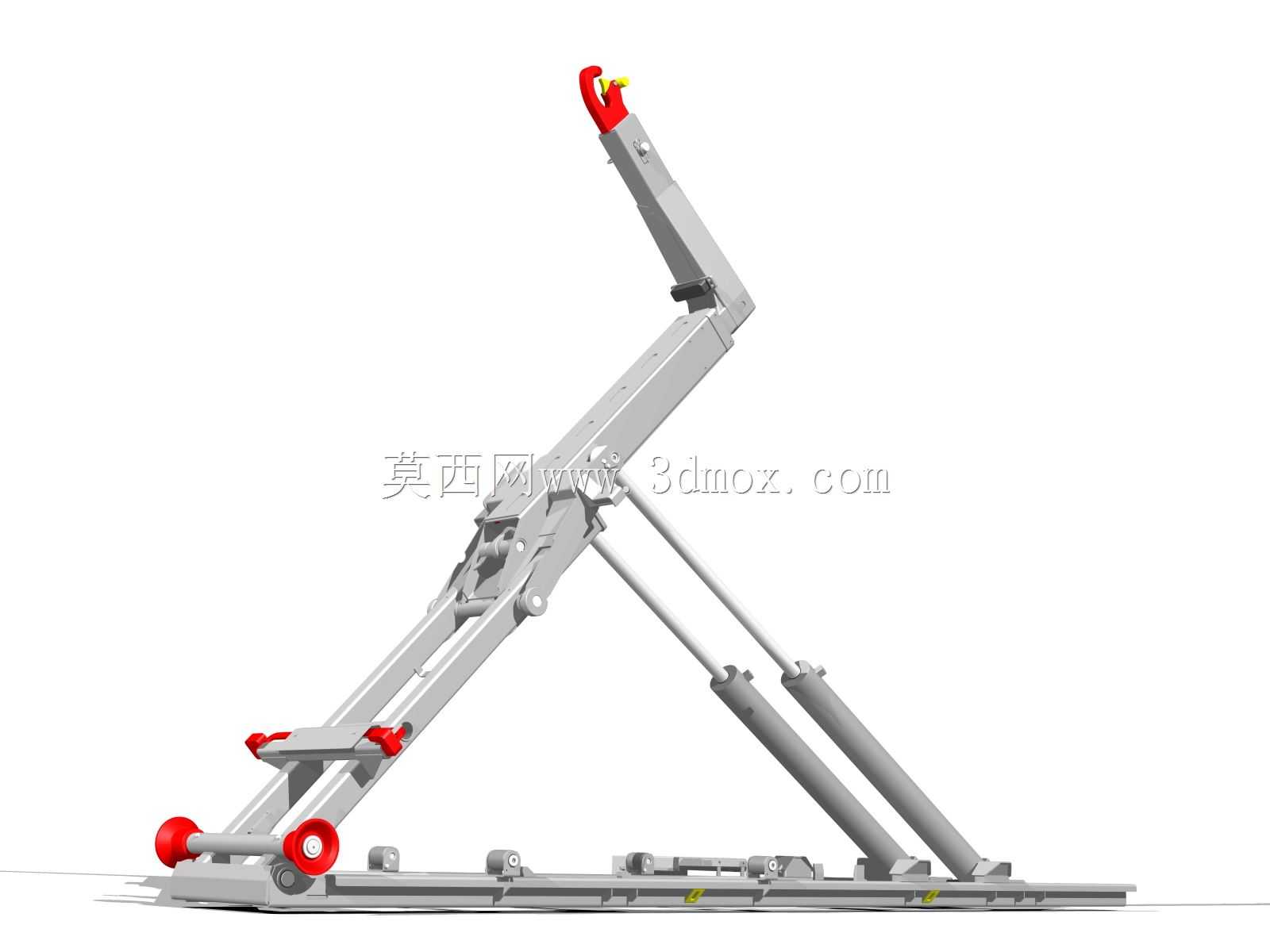

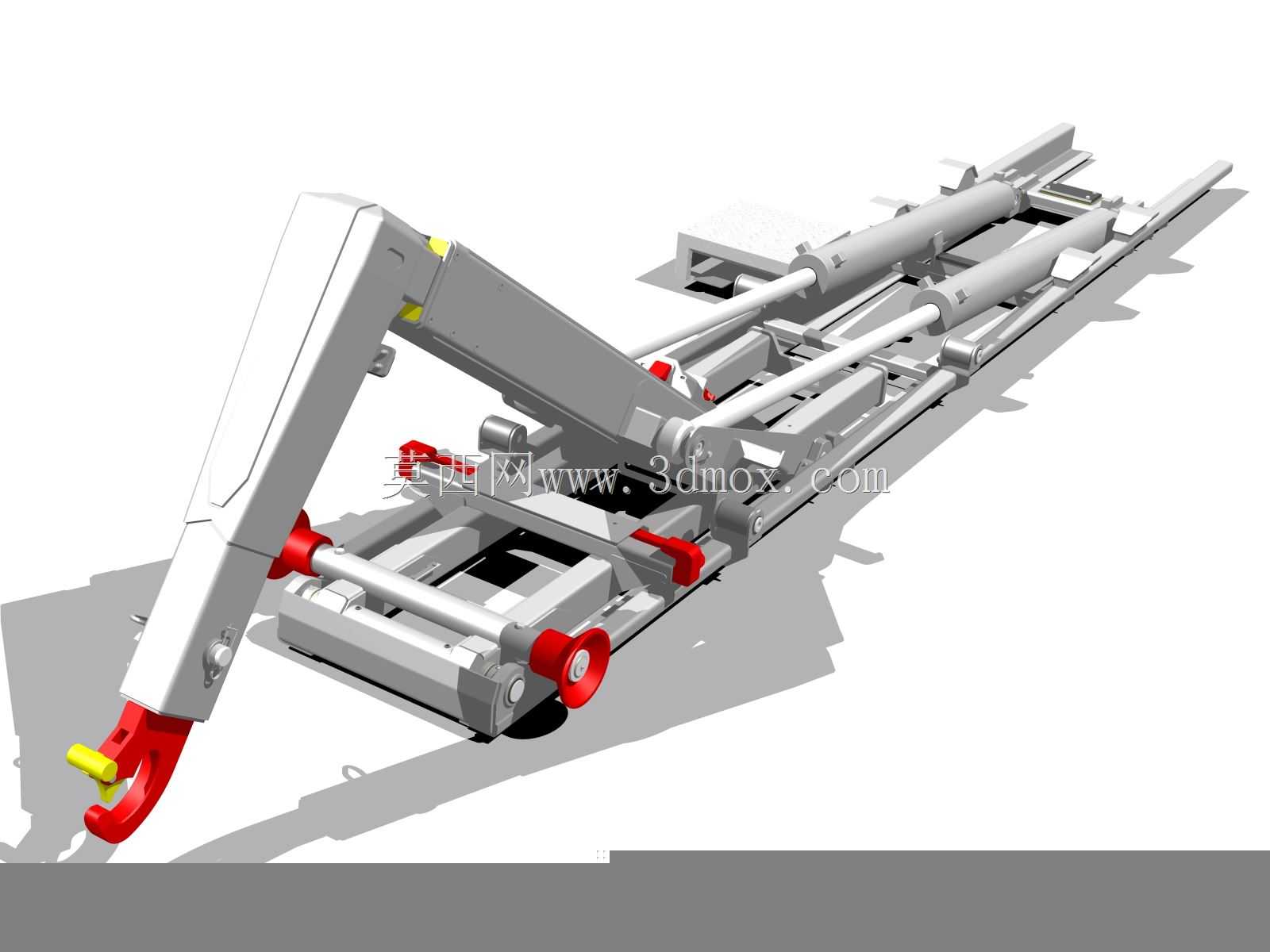

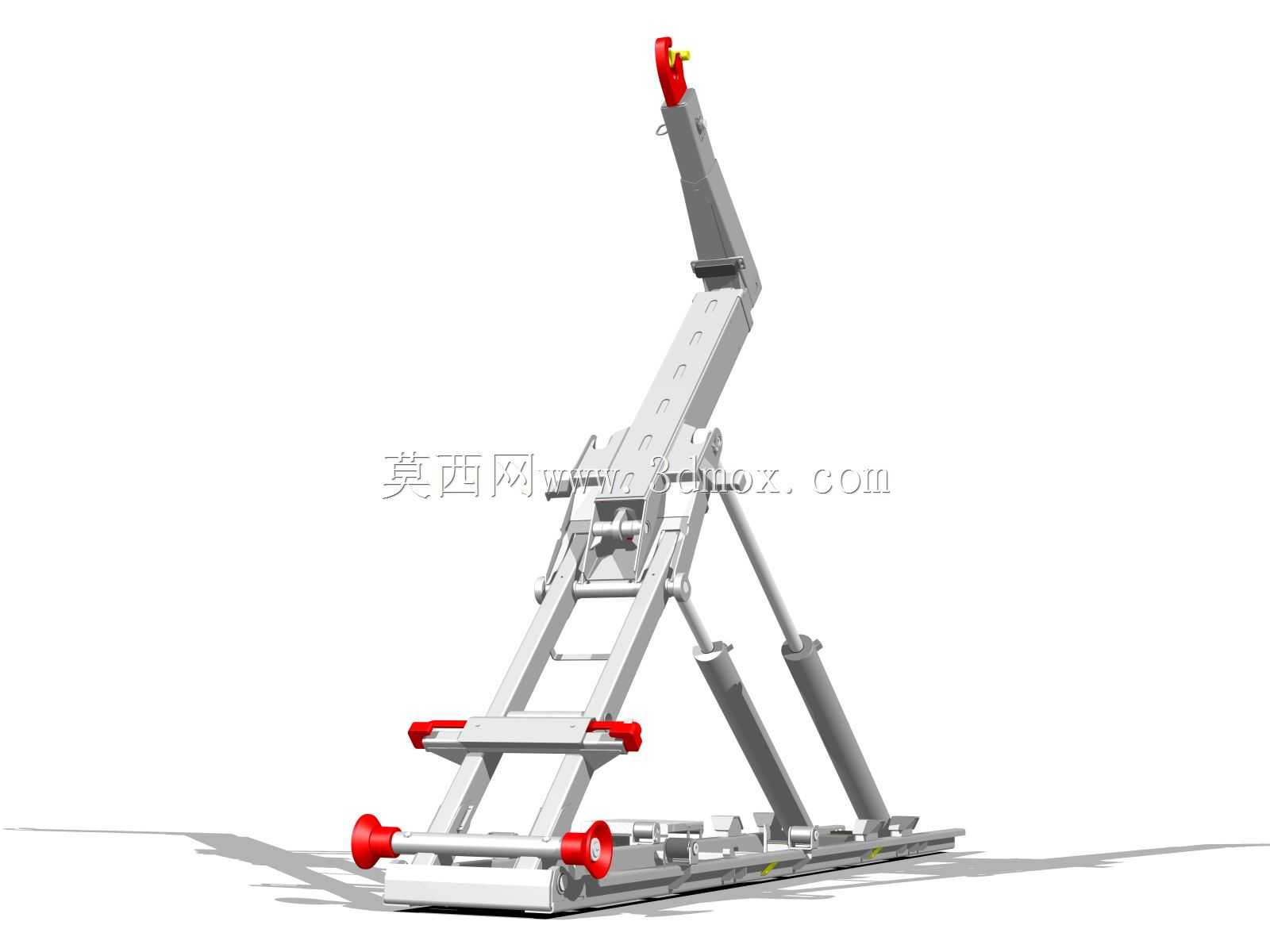

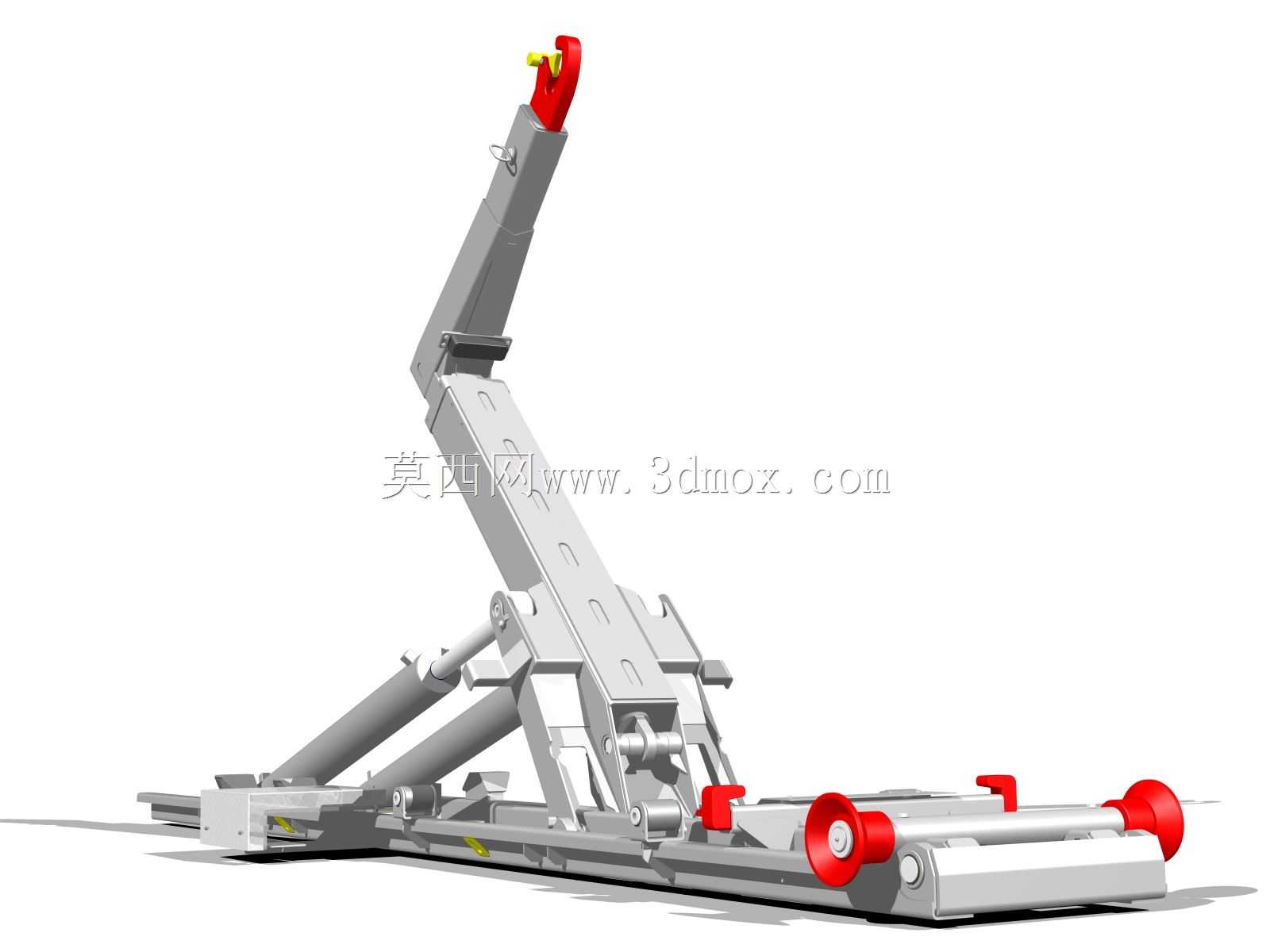

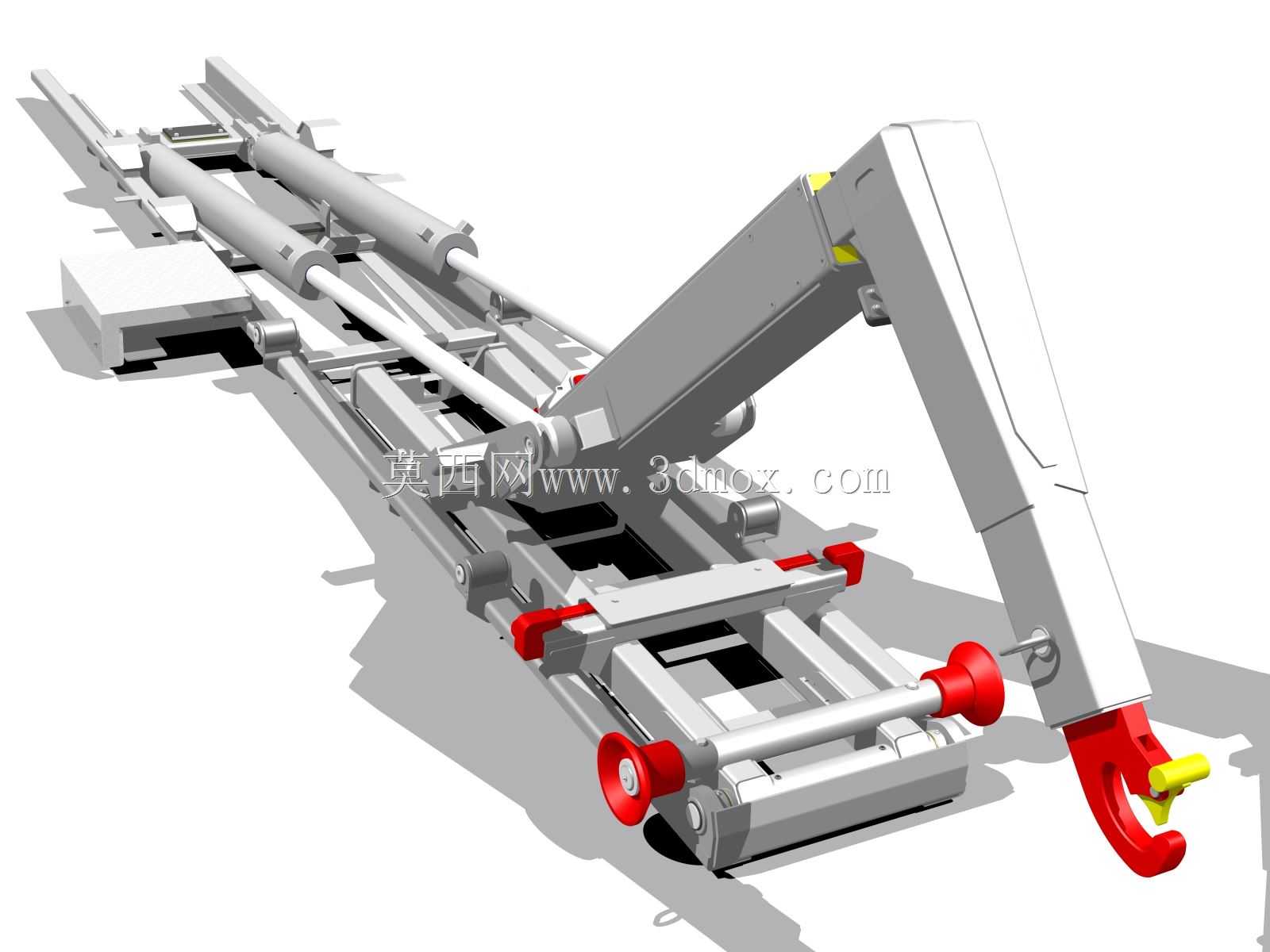

　　核心的钩臂组件布置在机构中后段，臂体采用变截面箱型焊接结构，末端的吊钩轮廓完全匹配标准垃圾集装箱的前端挂钩尺寸，勾取作业时吊钩可自动对位卡入挂钩锁位，配合臂体的举升油缸动作，能将停放在地面的货箱平稳拖拽至底盘上装位置，整个勾取过程中钩臂的受力路径经过多轮仿真优化，举升过程中不会出现机构干涉、货箱偏摆的问题。臂体顶端设置的安全锁止机构，在货箱完全就位后可自动卡紧锁死，避免车辆行驶过程中货箱出现窜动移位，提升运输过程的安全性。

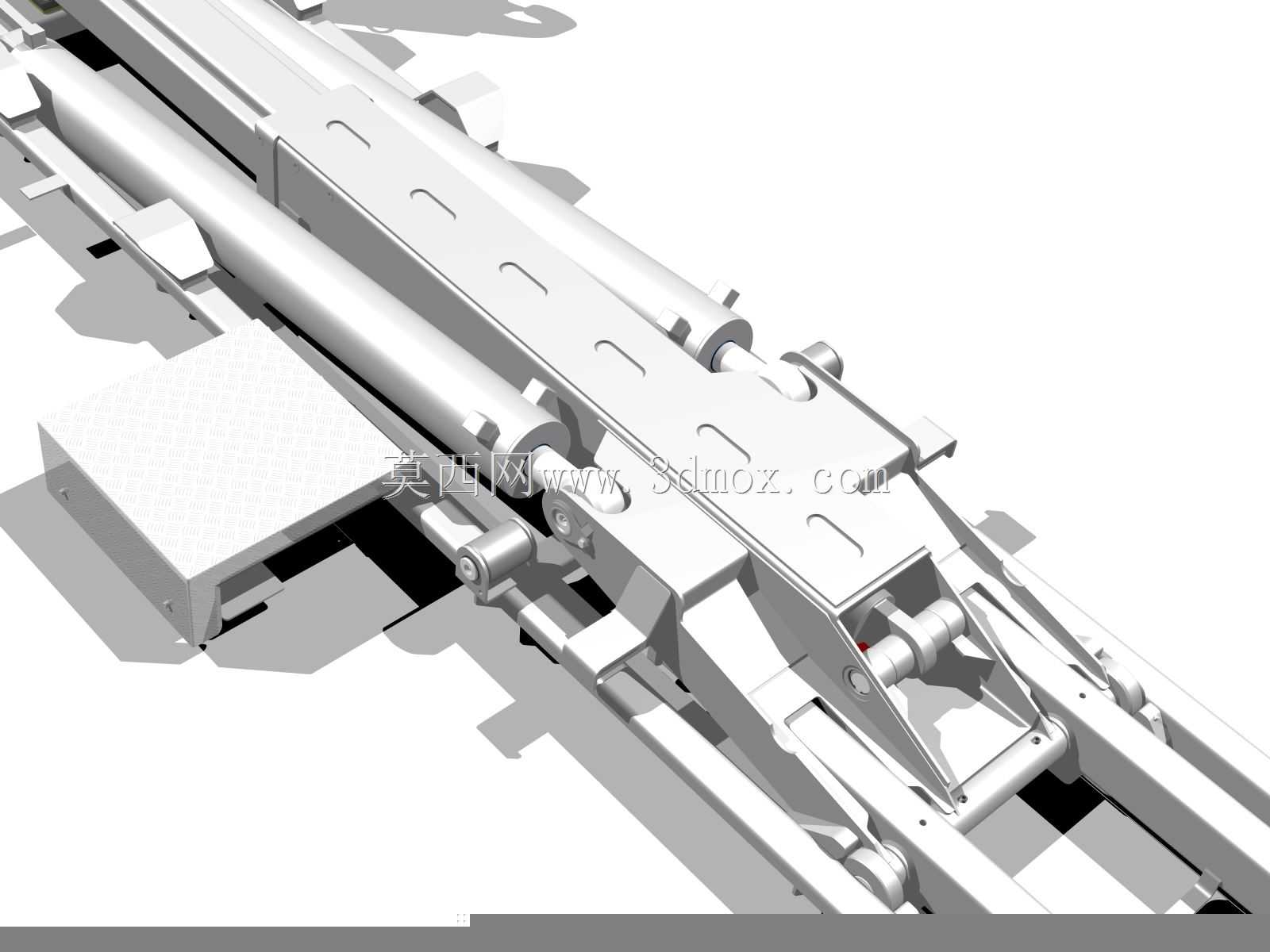

　　液压执行元件的布置充分考虑了维护便利性，举升油缸采用倒置安装方式，缸筒端与主纵梁铰接，活塞杆端与钩臂中部铰接，滑移油缸则水平布置在两主纵梁之间，所有液压管路均沿纵梁内侧走线，管卡固定点位间距控制在400mm以内，避免车辆行驶过程中管路出现晃动磨损，同时管路接头全部选用标准公制高压接头，后期维护更换配件无需定制加工。尾部的导向滚轮组采用包胶处理，在货箱拖拽滑移过程中可减少对货箱底部结构的磕碰损伤，同时滚轮的安装高度可通过垫片调整，适配不同底部高度的标准货箱。

　　前端设置的横向定位挡块，在货箱完全滑移到位后可与货箱前端面紧密贴合，配合钩臂的锁止拉力，让货箱在运输过程中与上装机构形成刚性整体，转弯、颠簸路段行驶时不会出现货箱晃动异响。整套机构的翻转铰接点位置经过反复校核，卸料时最大举升角度可达48度，能保证散装物料的完全卸净，不会出现物料残留卡滞的问题；同时举升过程中机构的重心始终落在底盘支撑范围内，不会出现车辆倾翻的风险，即使在坡度不超过5度的非硬化路面作业，也能保证足够的稳定性。

　　建模过程中所有铰接位置均预留了标准轴承安装位，配合铜套润滑结构，可减少长期重载作业下的铰接磨损，延长机构整体使用寿命；所有受力焊缝均标注了连续角焊缝要求，焊高不小于连接件最薄壁厚的0.8倍，关键受力位置还额外设置了加强筋板，避免重载工况下出现焊缝开裂、结构变形的问题。整套机构的设计完全兼容HYVA标准钩臂系统的安装尺寸，可直接替换同吨位进口钩臂上装，配件通用性强，改装成本更低。
