双层赛事运输专用拖车结构设计

　　这款双层赛事运输拖车的结构设计，核心围绕场地赛事的车辆转运需求展开，区别于普通货运挂车，其整体结构完全服务于赛车的安全装载、快速装卸与长途转运场景。从实际使用场景来看，这类拖车主要服务于职业赛车队的跨场地赛事转场，需要同时满足多台赛车的装载、随行维修工具与备件的存放，以及部分随行人员的临时休憩需求，因此在结构布局上做了针对性的分层设计。

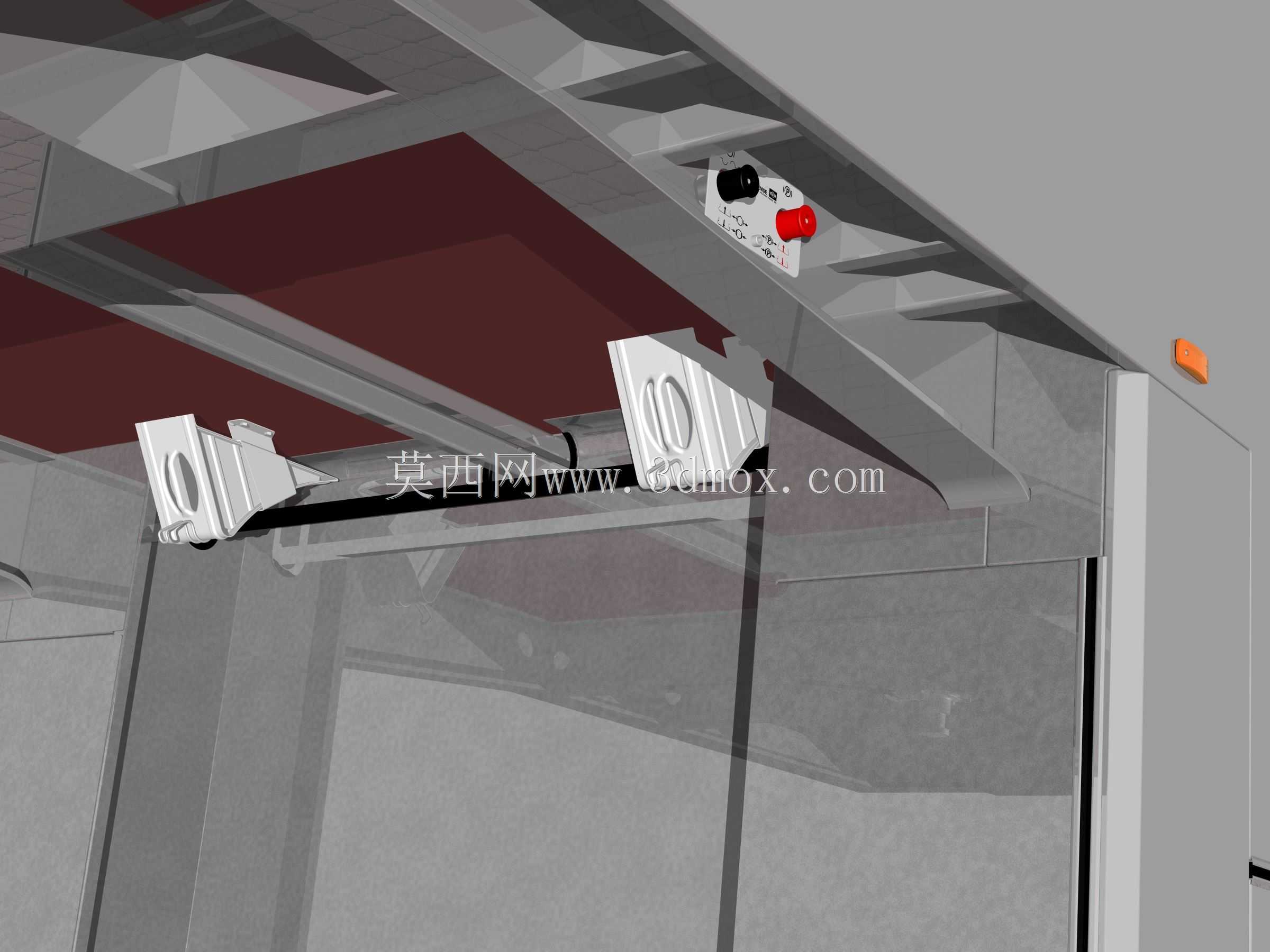

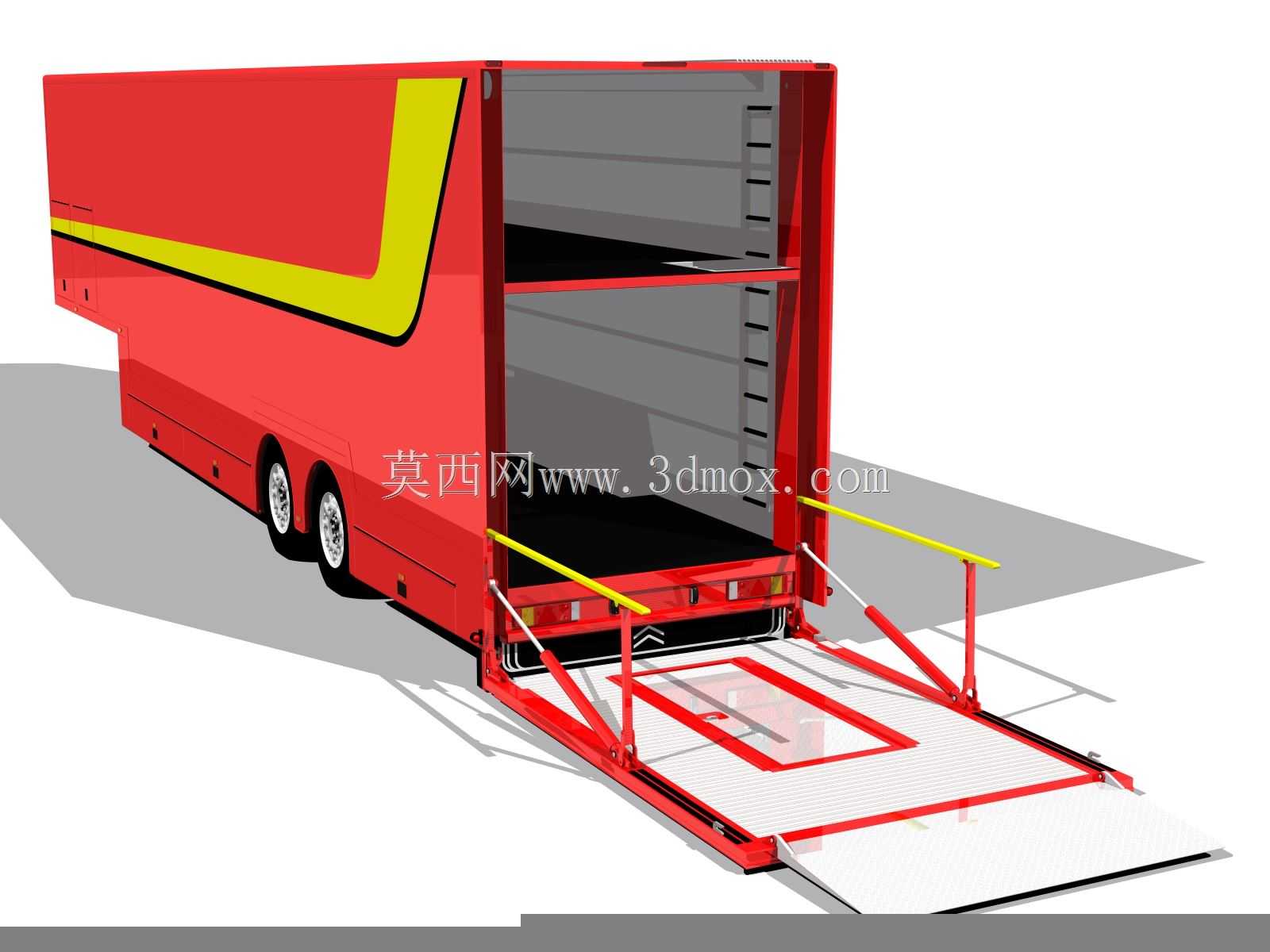

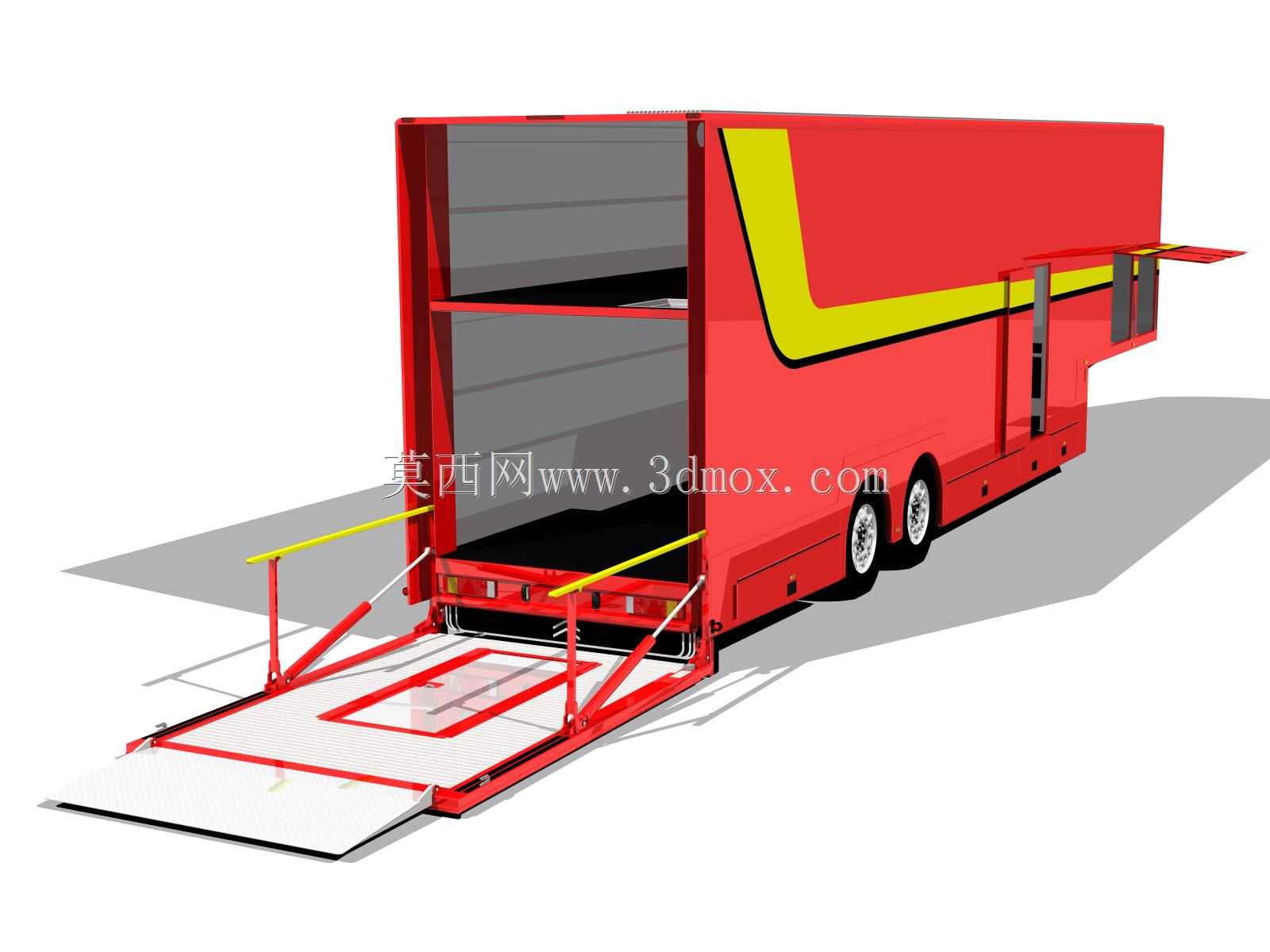

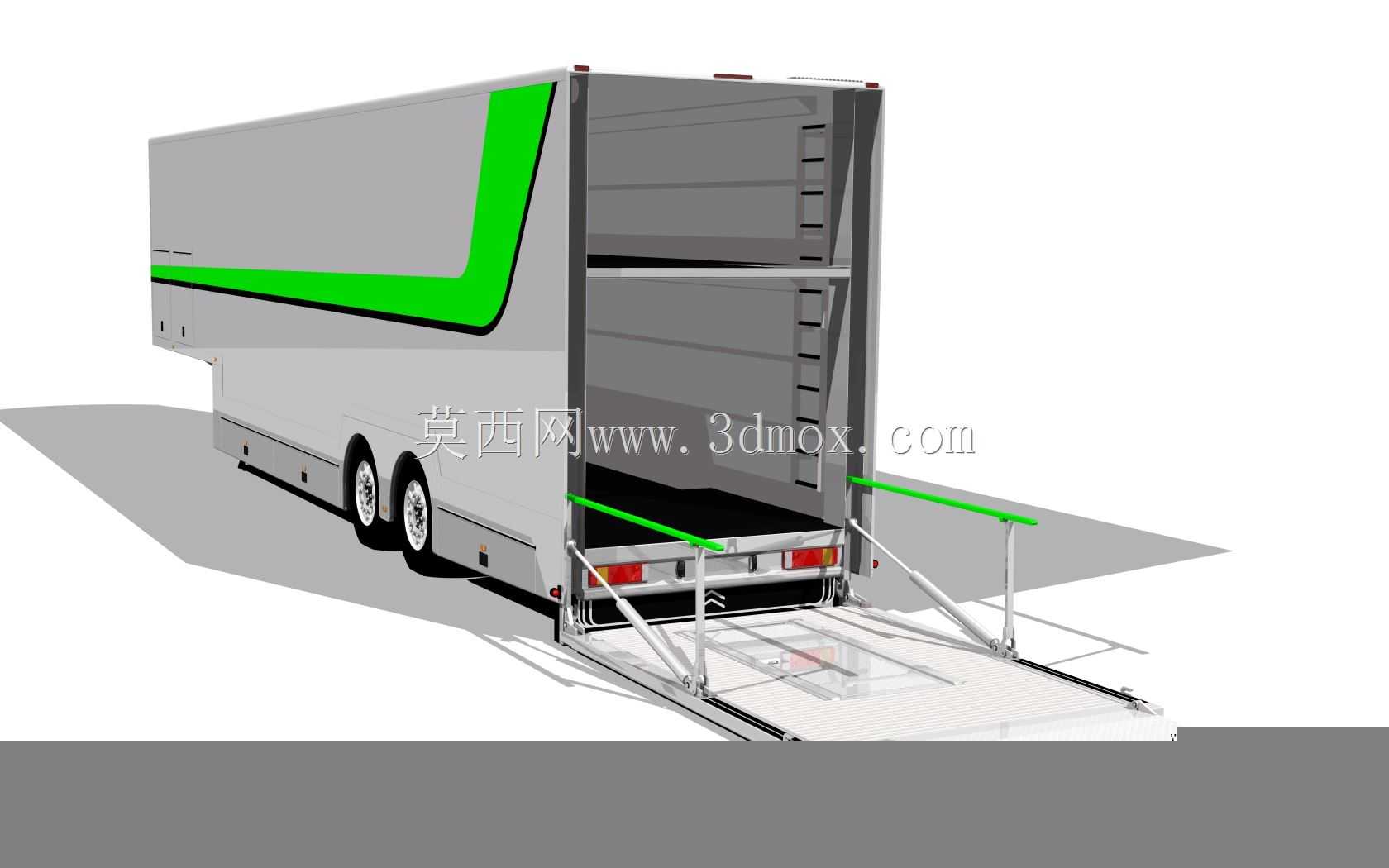

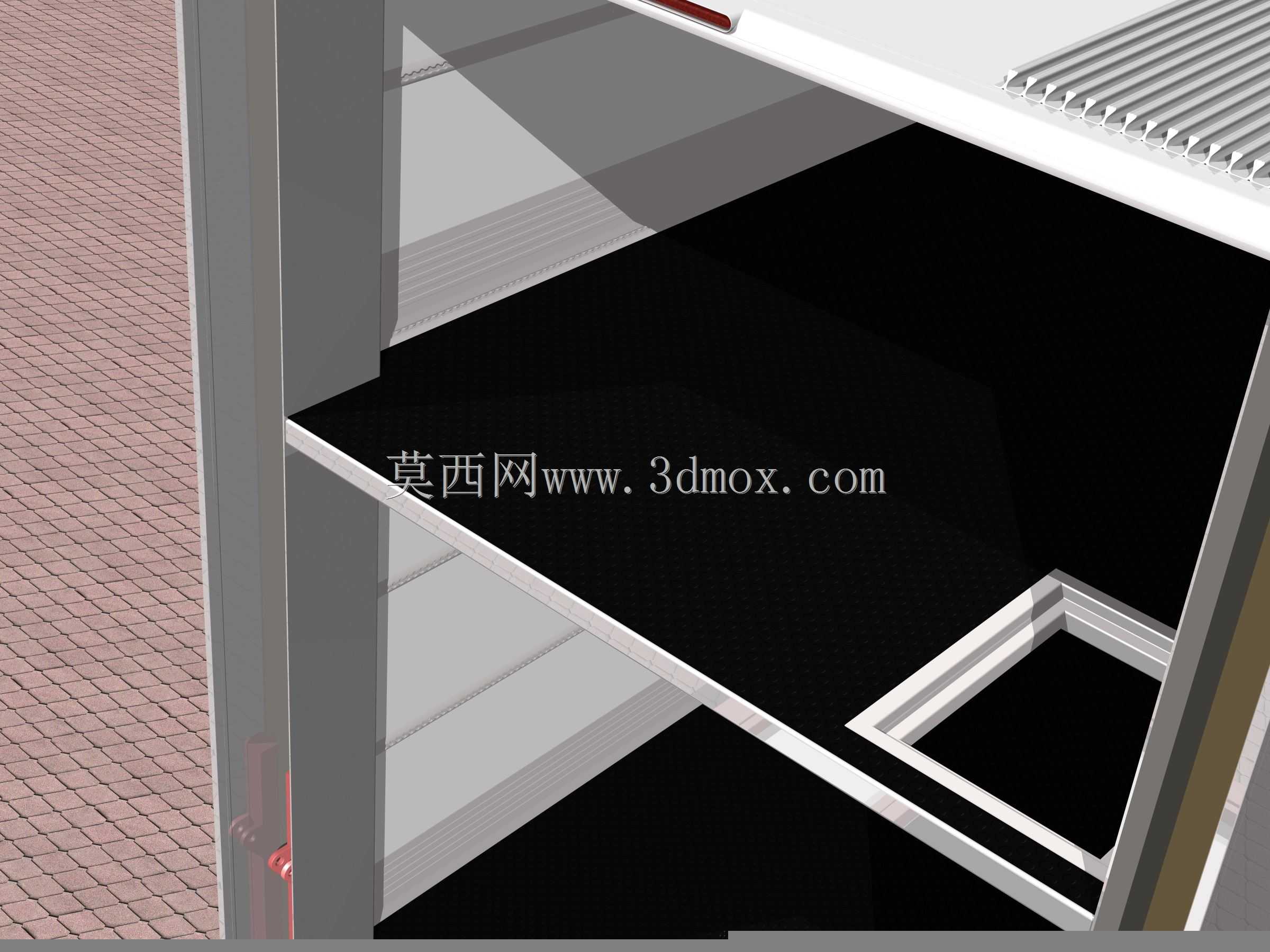

　　从功能特性上看，拖车尾部设置了可收放的液压登车坡道，坡道展开后与地面形成平缓过渡角度，可满足低底盘赛车的自主驶入需求，无需额外借助外部装卸设备，坡道表面做了防滑纹理处理，边缘设置了可折叠的导向护栏，避免车辆上下时出现偏移。车厢内部采用双层承载结构，上层承载平台通过内置的液压升降机构实现高度调节，可根据装载车辆的高度调整层间净空，既可以装载两台低底盘方程式赛车，也可以调整层高容纳一台更高的GT赛车加配套维修设备，每层平台边缘都设置了可快速锁止的车轮固定器与绑带挂点，运输过程中可将车辆轮胎牢牢固定，避免急加减速或颠簸路面下车辆出现位移。

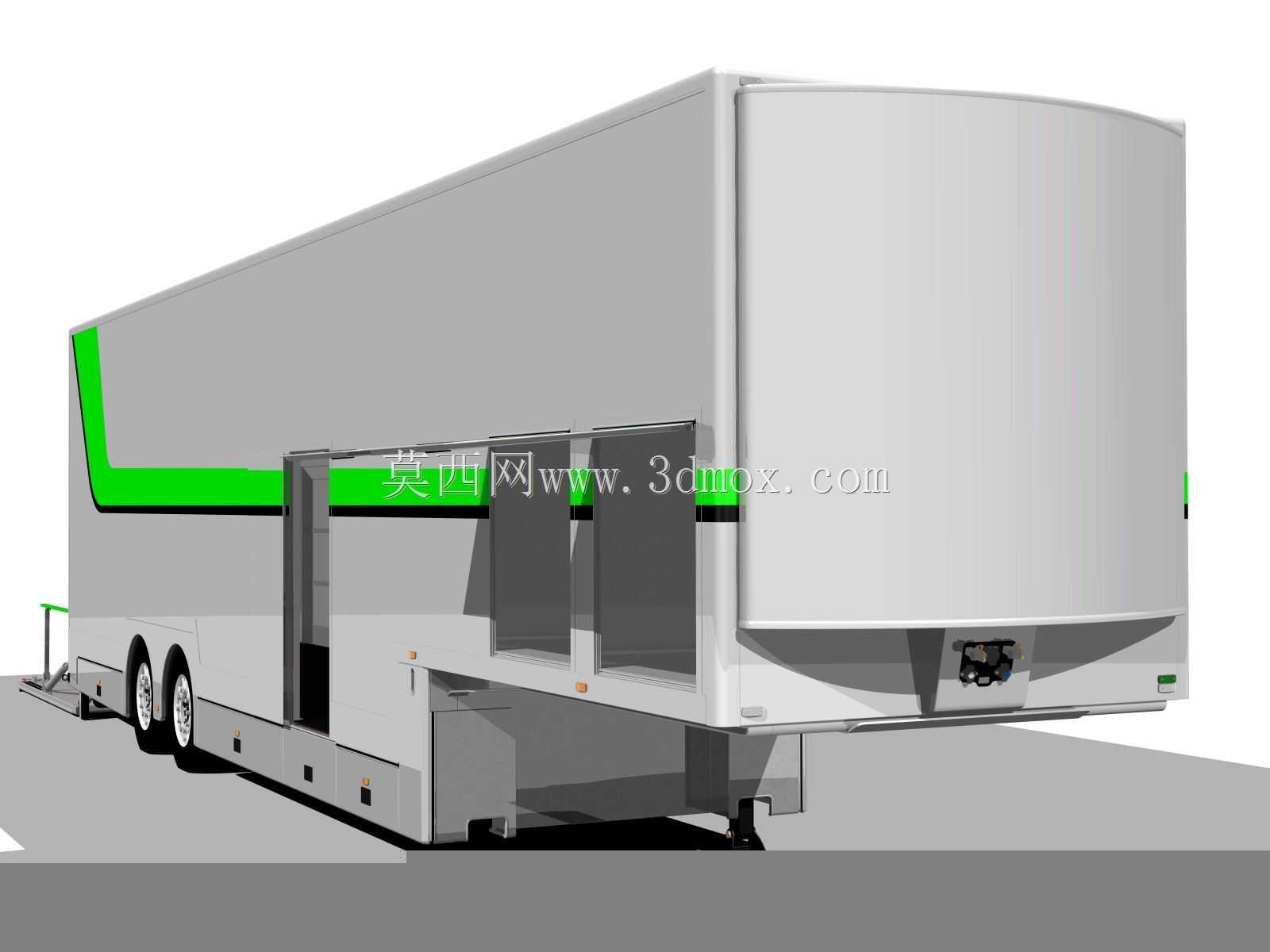

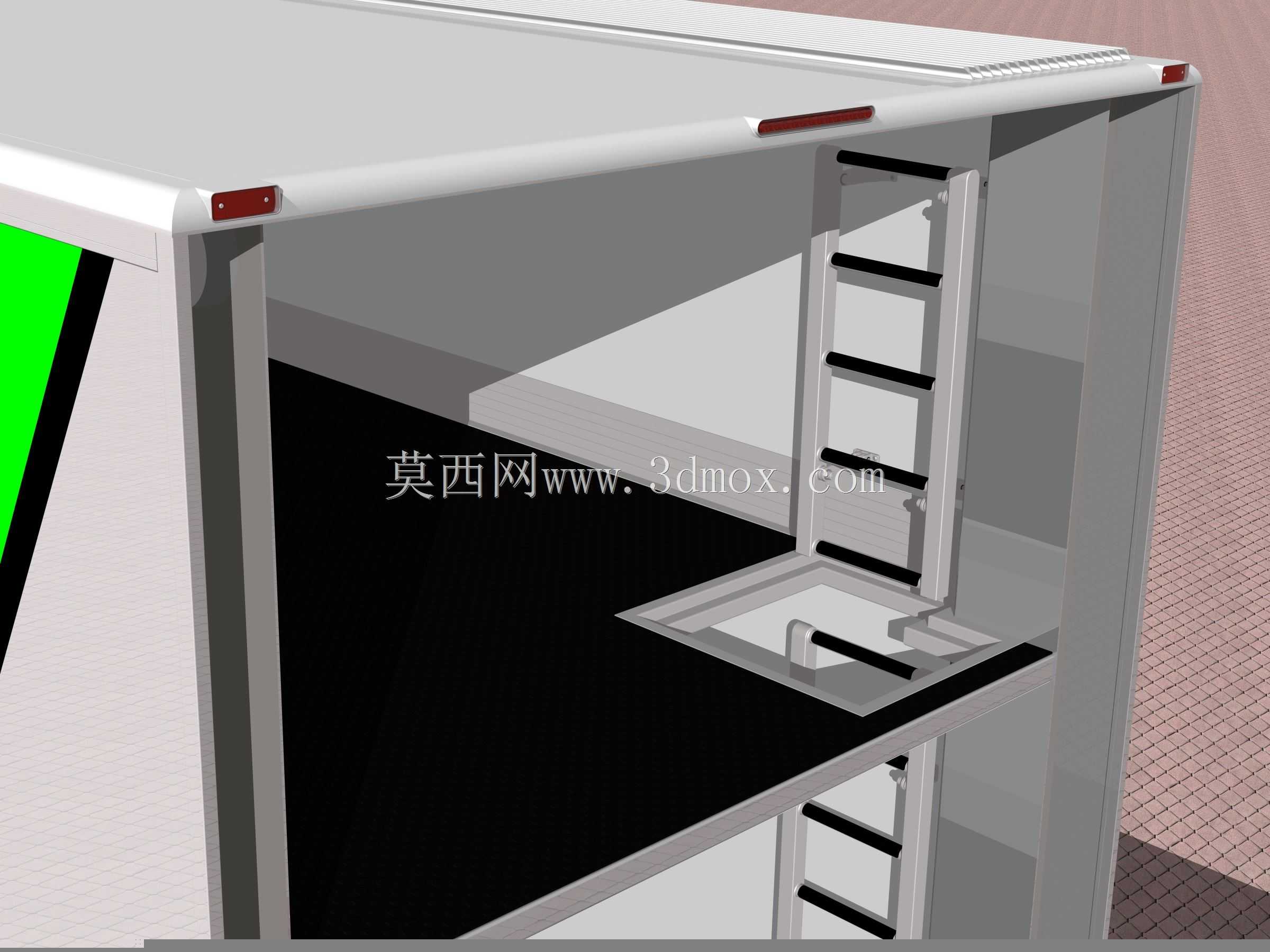

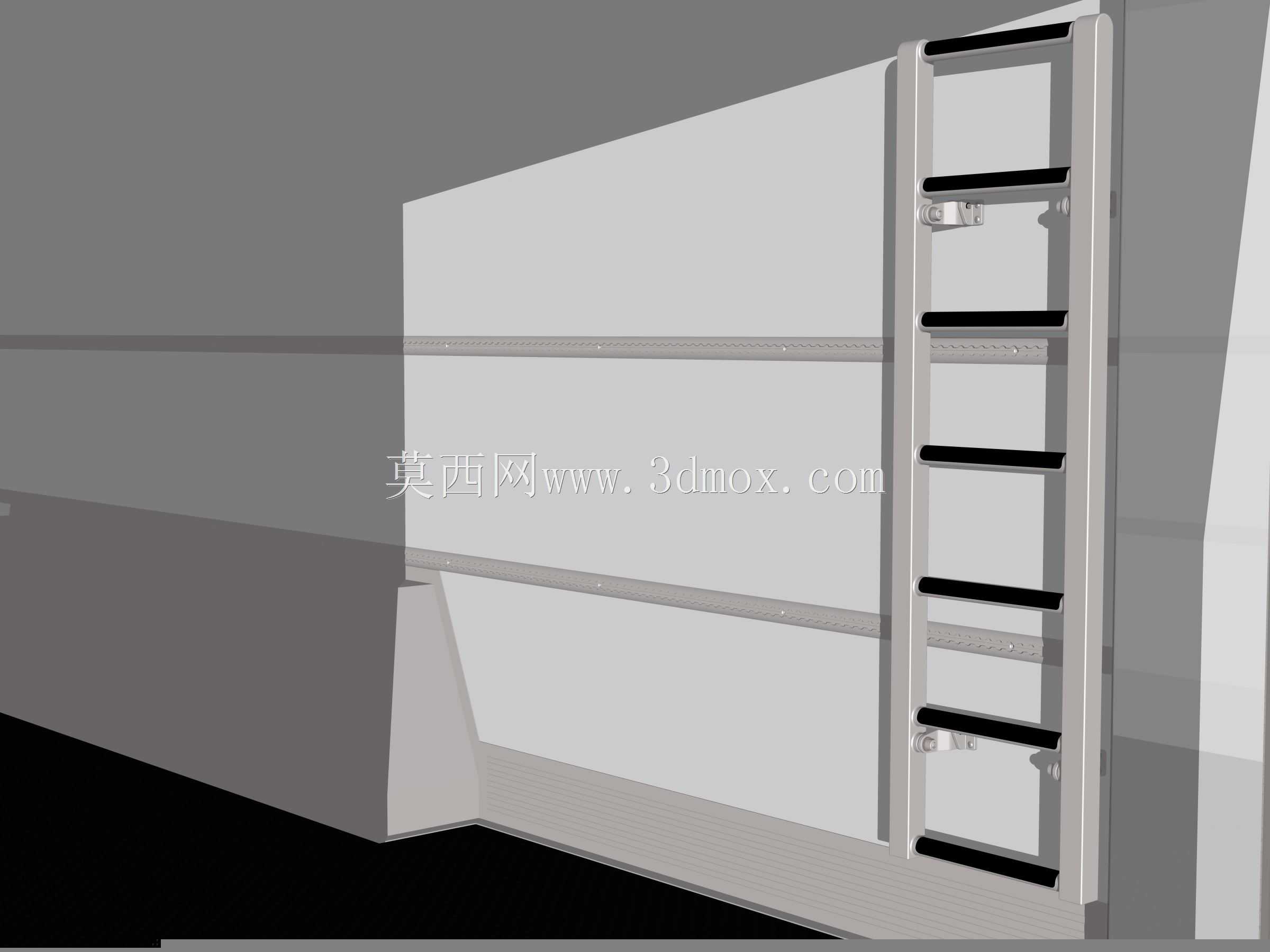

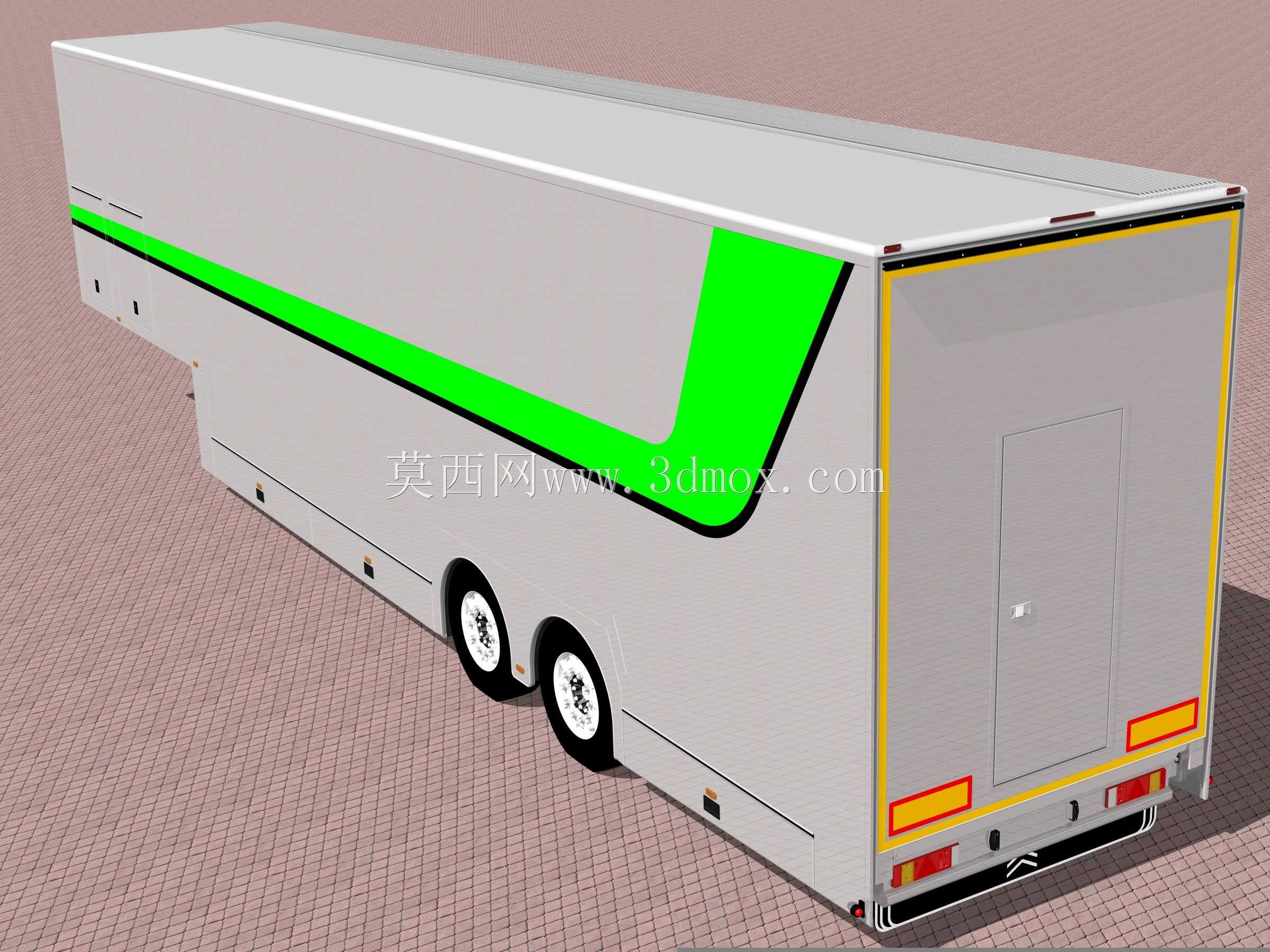

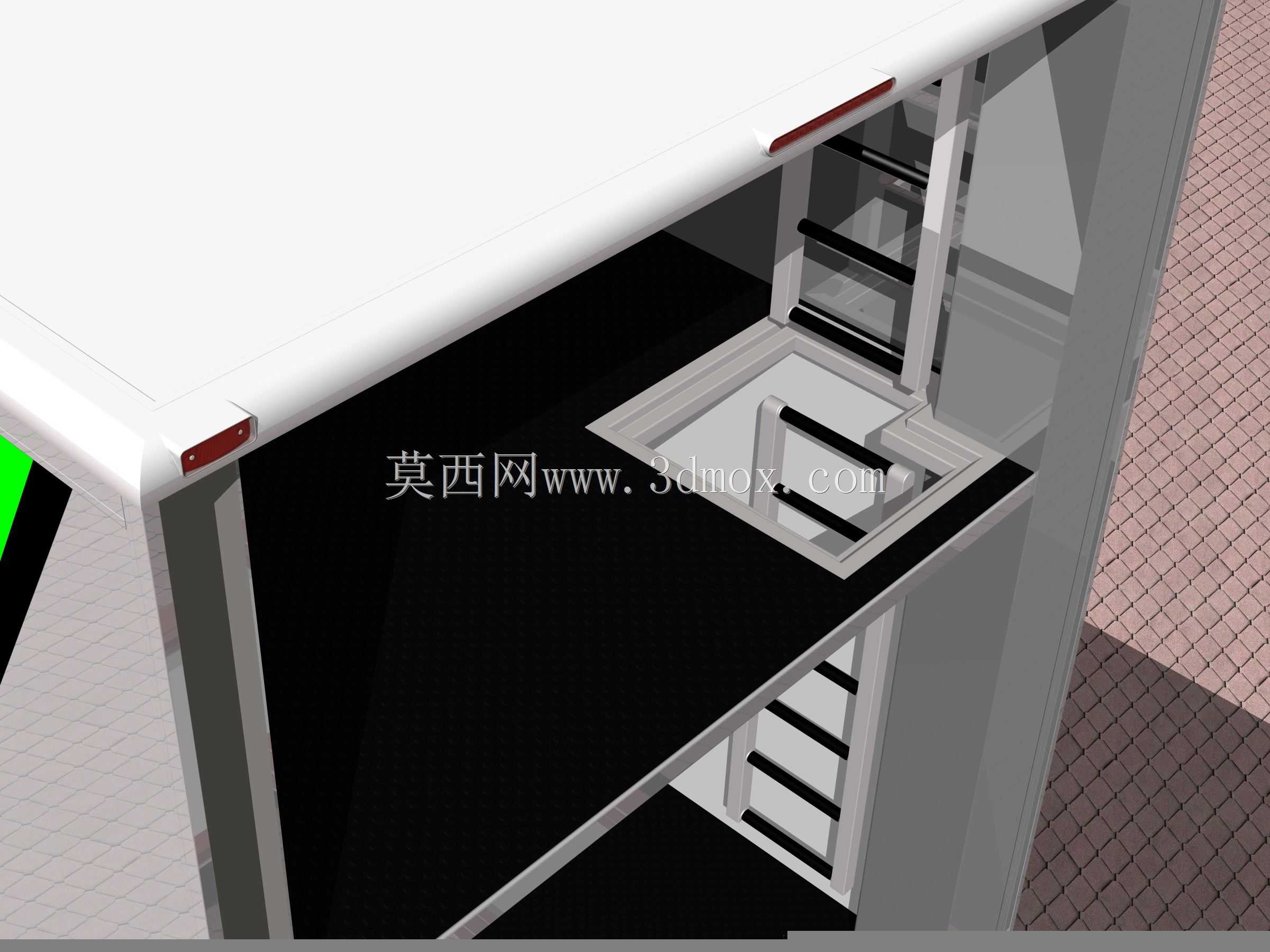

　　设计思路上，这款拖车优先考虑了装卸效率与行驶稳定性，车厢主体采用铝合金蒙皮加钢制骨架的混合结构，在保证整体结构强度的前提下尽可能降低自重，避免过多占用额定载质量。侧面的流线型导流造型并非单纯的外观装饰，而是经过风阻优化的结构，高速行驶时可降低挂车与主车之间的气流紊流，减少行驶风阻同时提升高速行驶的稳定性，侧围的绿色标识区域为反光标识安装位，满足道路行驶的安全标识要求。车厢内部侧壁设置了内嵌式爬梯，连通上下两层装载空间，人员可直接在车厢内完成两层车辆的固定检查，无需借助外部梯具。

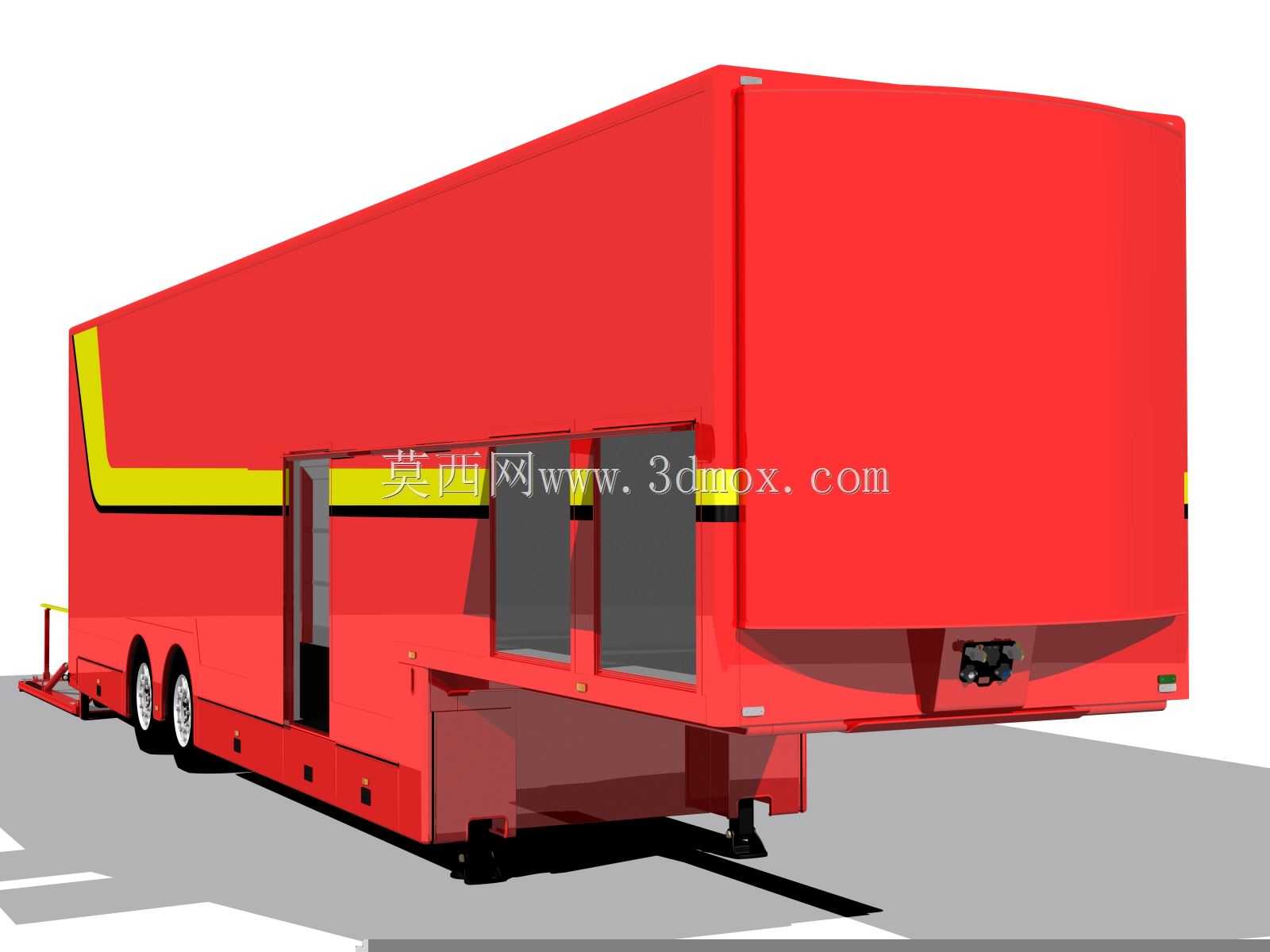

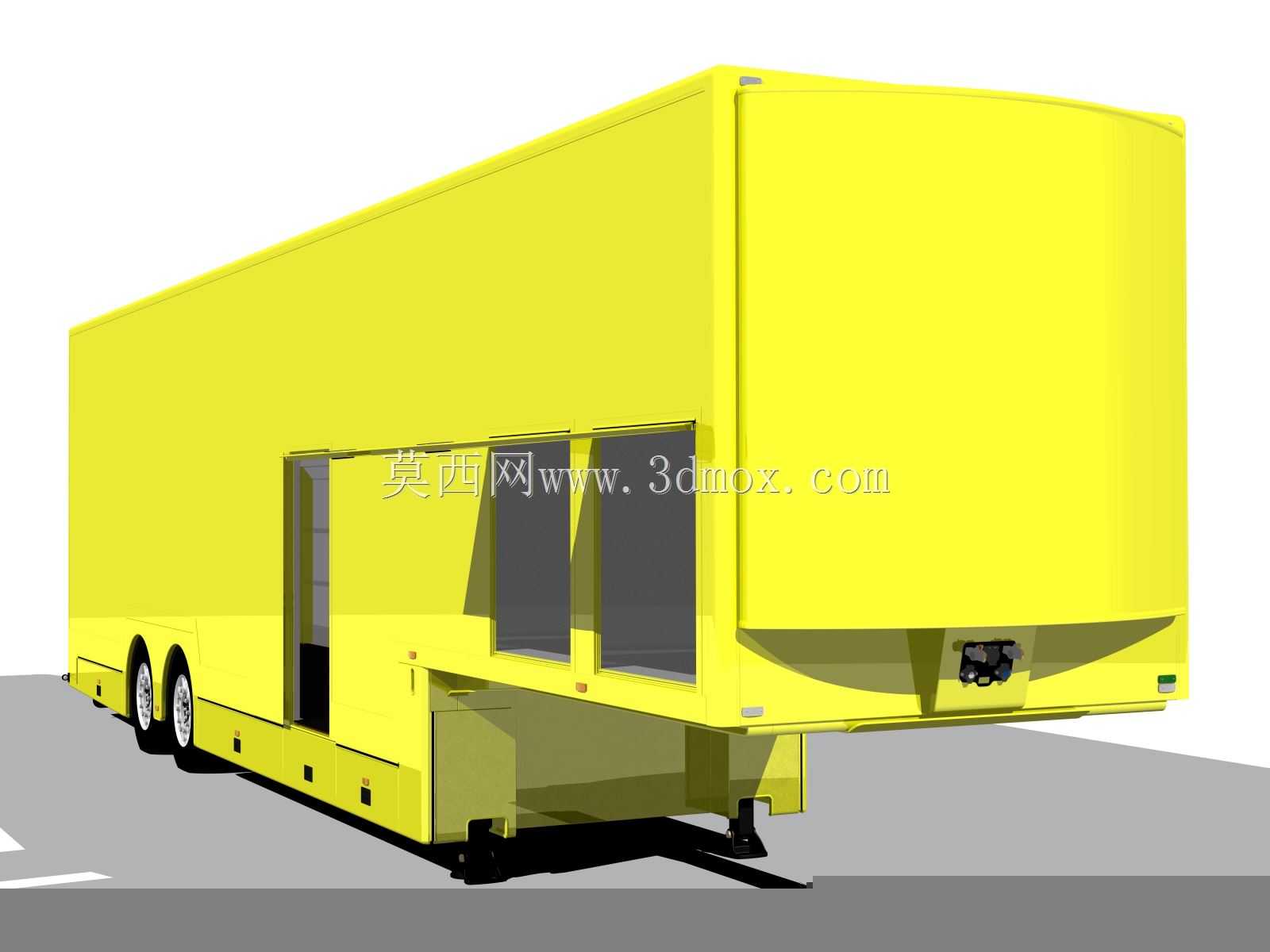

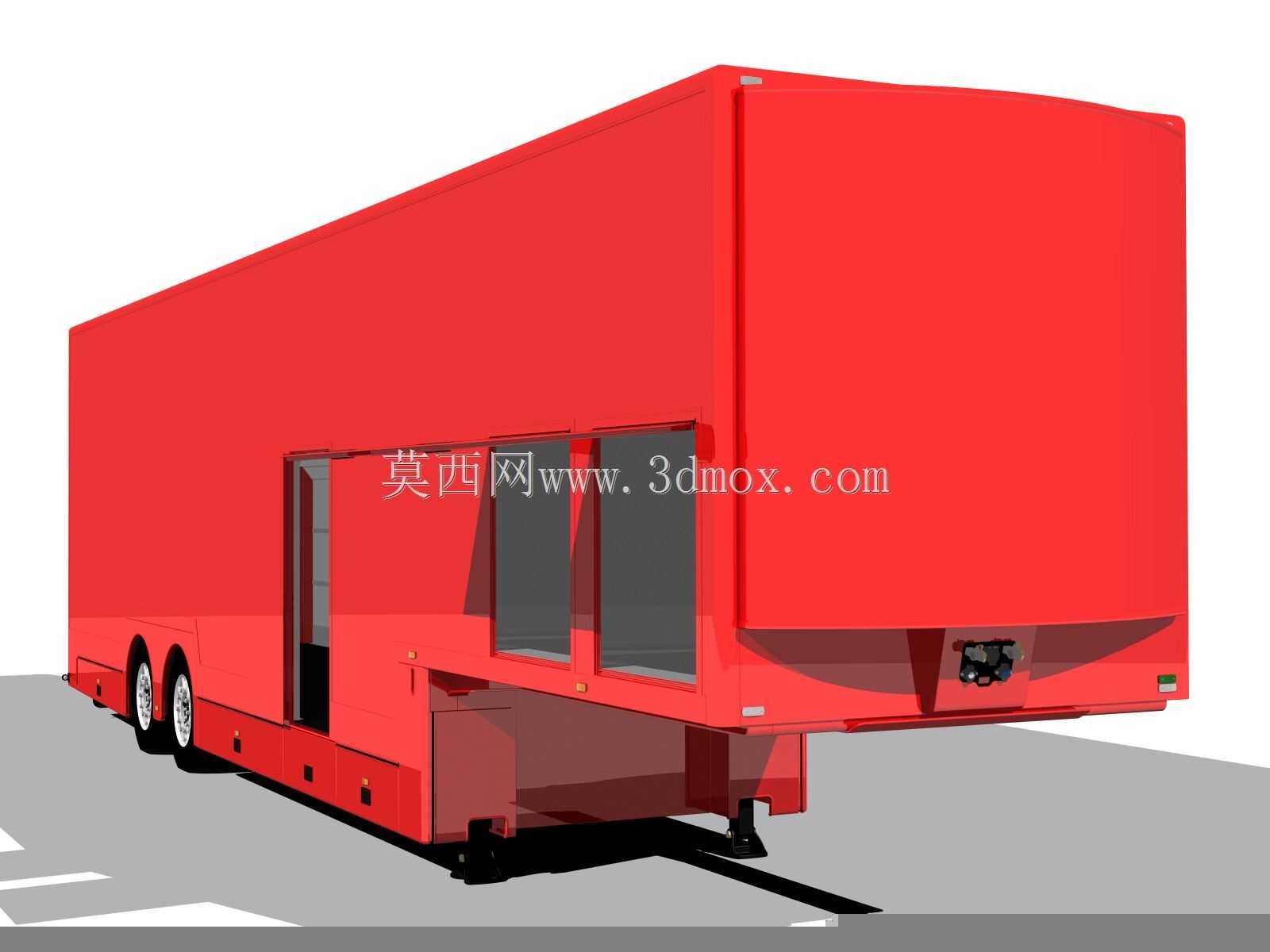

　　外形尺寸与安装边界方面，这款拖车的整体外廓尺寸符合道路货运挂车的外廓限值要求，总长度控制在13.7米以内，宽度2.55米，高度4米，满足大部分高等级公路的通行限界要求，可合法上牌上路行驶。底盘采用双联轴承载结构，每轴配备双轮胎，搭配钢板弹簧悬架，可承受双层满载时的总载荷，同时适配不同等级路面的颠簸冲击。牵引销采用标准50号牵引销尺寸，可与主流重型牵引车的鞍座匹配安装，无需对牵引车做额外改装。尾部的坡道收放机构采用隐藏式安装，收起后完全嵌入尾部车架结构内，不会超出车辆后悬尺寸，避免行驶过程中出现剐蹭风险。车厢前部预留了工具柜与备件舱的安装空间，可放置轮胎、千斤顶、维修工具等赛事随行物资，部分区域做了隔音隔热处理，可作为临时休息舱使用，满足长途转场过程中随行人员的短暂休憩需求。

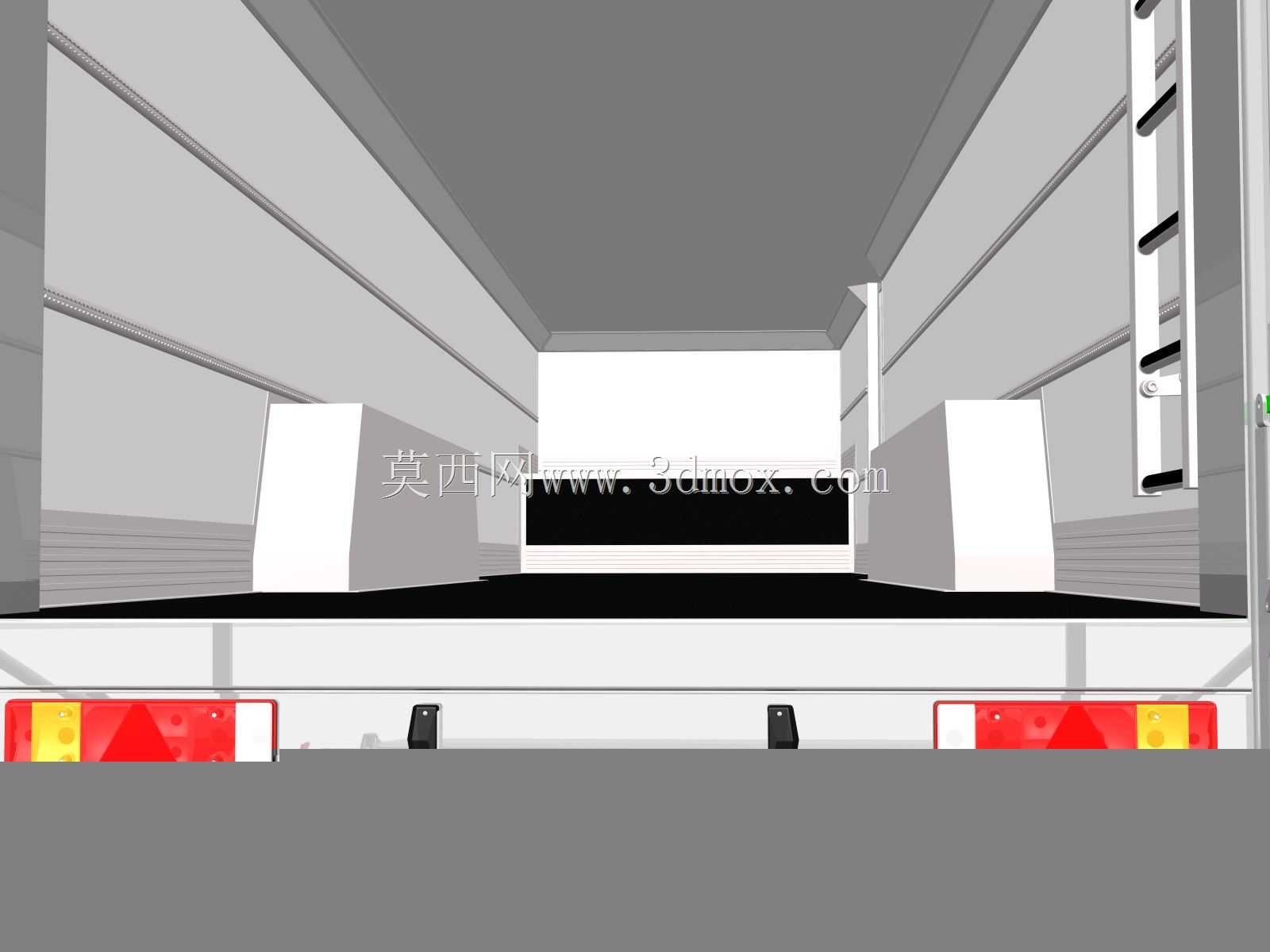

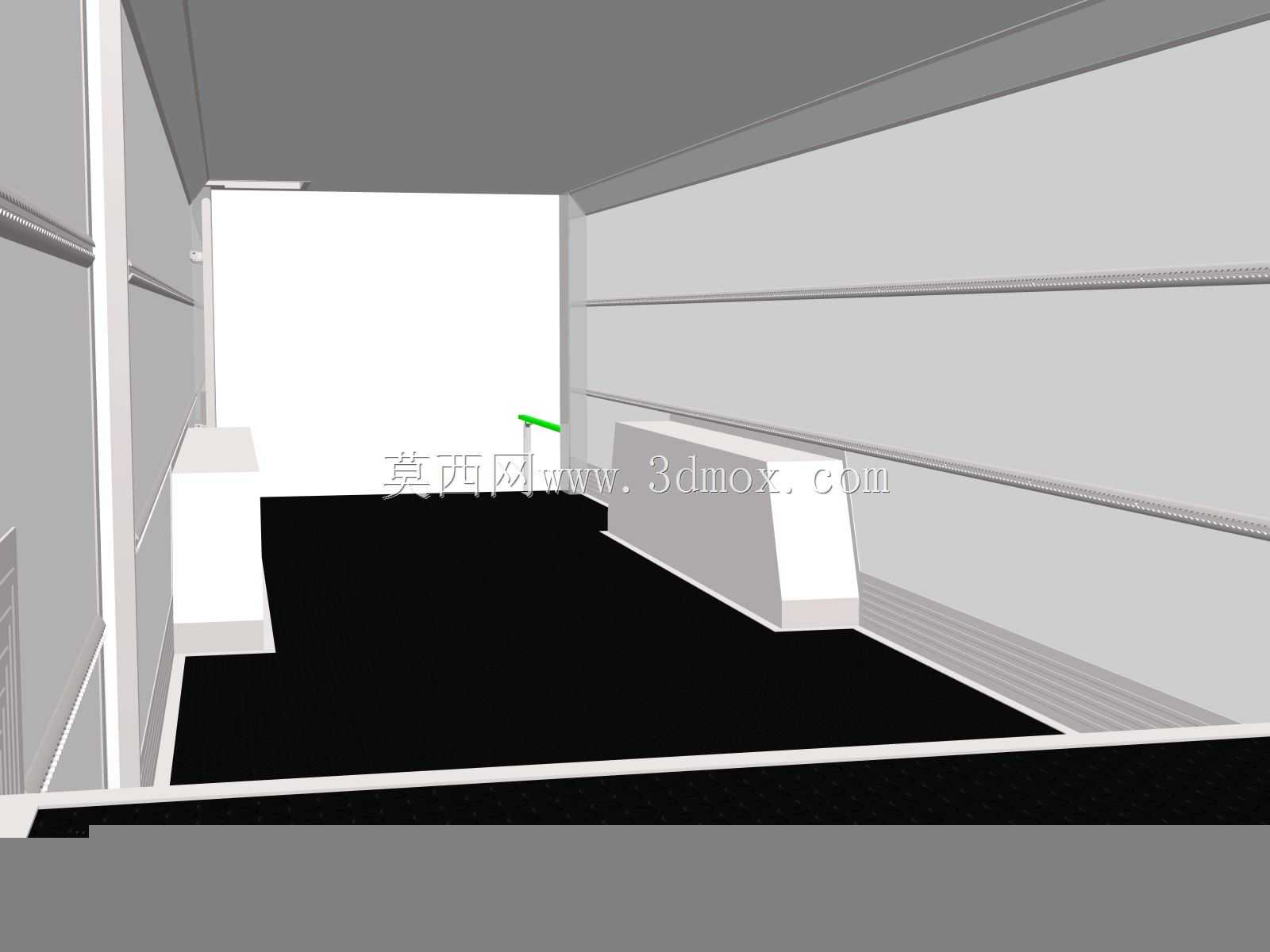

　　在细节结构处理上，车厢内部每层平台都设置了防滑铺装，避免人员在舱内作业时滑倒，侧围设置了多点式照明安装位，可在夜间装卸时提供充足的舱内照明，尾部的尾灯组采用集成式设计，包含转向、制动、示宽与倒车灯，符合挂车道路行驶的灯光规范。车厢顶部设置了多个通风口，可保证舱内空气流通，避免长时间密闭运输下舱内出现油气积聚。整体结构的受力点都做了加强处理，比如牵引销区域、车桥安装位置、升降机构支撑点都采用了加厚钢板焊接，同时做了应力释放处理，避免长期使用下出现结构疲劳开裂。
