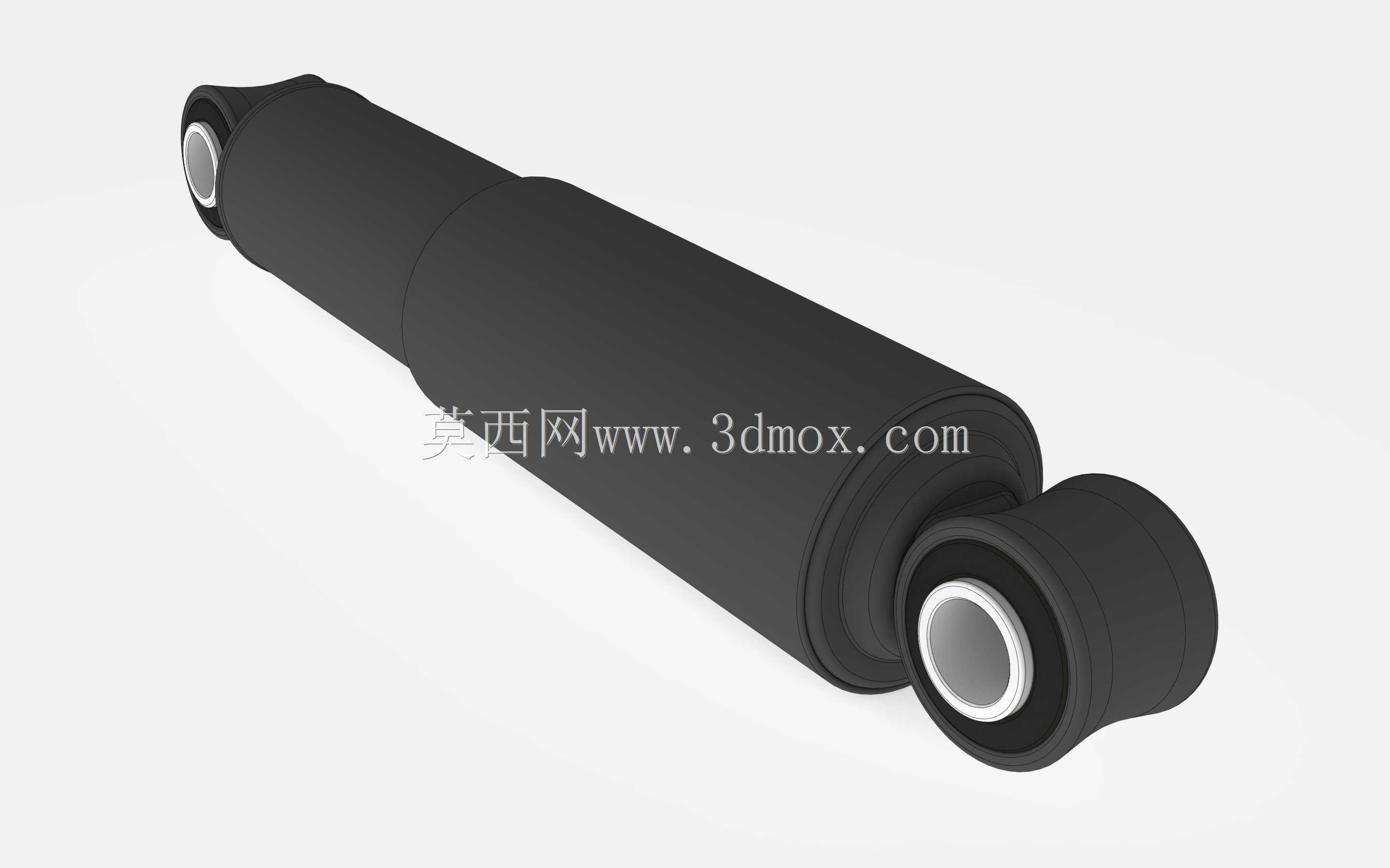

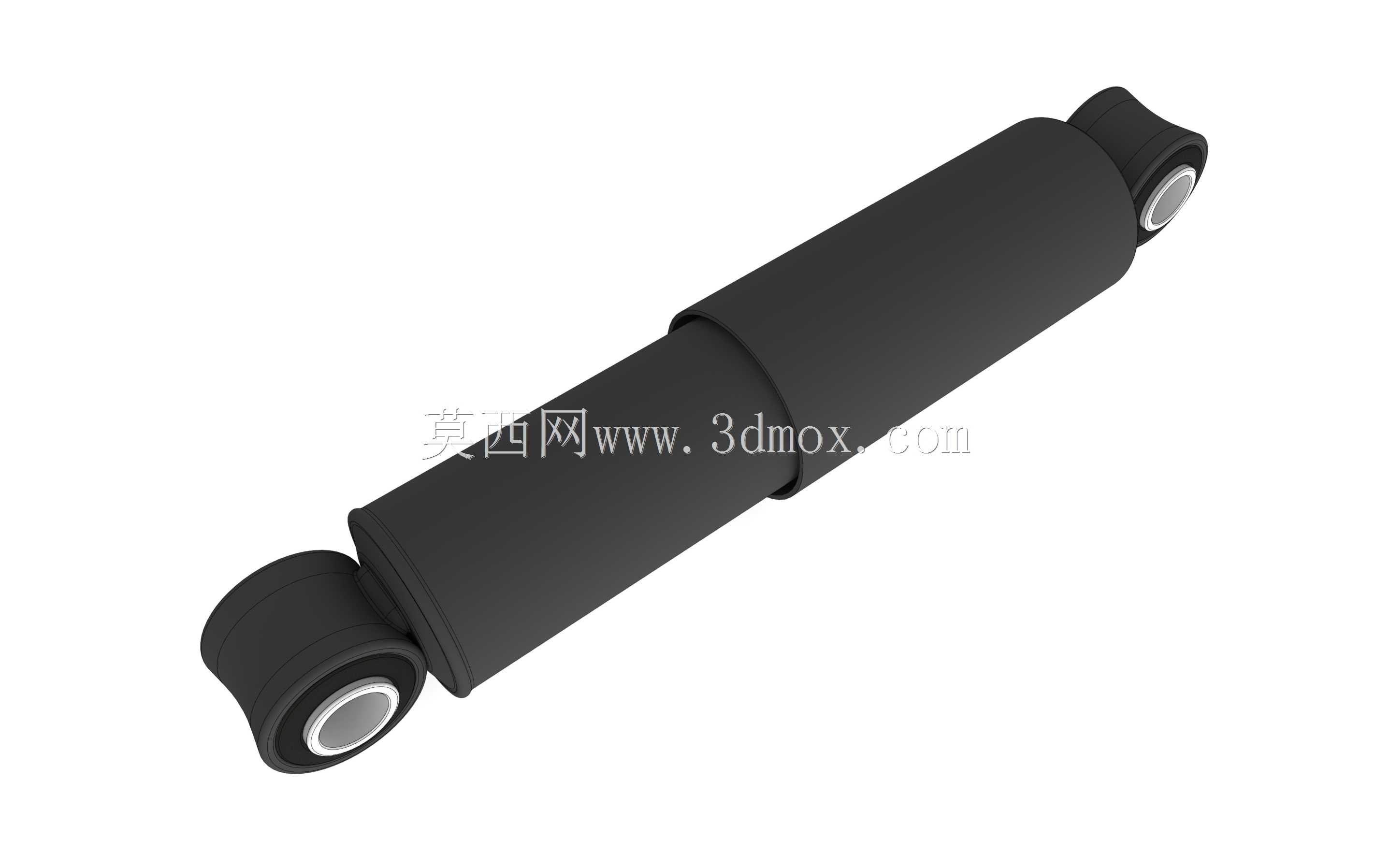

商用车悬架用筒式液压减震阻尼部件

　　该部件为商用车底盘悬架系统配套的筒式液压阻尼元件，主要适配重型卡车、货运挂车、特种作业拖车的非独立悬架结构，安装位置位于车桥与车架纵梁之间，替代传统钢板弹簧仅能承载缓冲、无法快速耗散振动能量的短板。在商用车实际运营场景中，车辆行驶在非铺装矿区路面、国道破损路段、高速连续起伏路面时，钢板弹簧会吸收路面冲击产生往复伸缩振动，若没有阻尼元件约束，车桥会持续带动车架弹跳，不仅会导致货箱内货物因颠簸出现移位、磕碰损坏，还会让轮胎接地附着力出现周期性波动，大幅降低制动效能与转向操控稳定性，甚至引发高速行驶时的摆振、侧滑风险，该阻尼部件的核心作用就是通过内部液压油的节流阻尼效应，将悬架往复运动的机械能转化为热能耗散，快速抑制弹跳幅度，

　　让轮胎始终保持与路面的可靠接触。从结构设计逻辑来看，该部件采用双筒式液压结构布局，外筒作为储油腔容纳冗余液压油，内筒作为工作腔布置活塞与阀系，两端的橡胶衬套铰接结构是设计中需要重点考量的安装边界：衬套内孔为标准铰接销安装尺寸，适配多数商用车悬架的吊耳安装座，衬套橡胶硬度经过匹配调校，既可以过滤悬架传递上来的高频细碎振动，避免金属铰接点出现硬接触冲击异响，又能保证阻尼力传递的刚性，不会因为橡胶过度变形导致阻尼响应滞后。部件的整体外形为等直径长圆柱结构，最大外径尺寸适配悬架布置空间，不会在车桥跳动过程中与周边的制动气室、横向稳定杆、钢板弹簧U型螺栓发生运动干涉，两端铰接点的中心距在完全伸张状态下匹配悬架最大跳行程，

　　完全压缩状态下的最小长度预留足够的安全余量，避免悬架被冲击压缩到极限时出现减震器顶死、筒体变形的问题。在实际选型匹配过程中，需要根据车辆的额定轴载、悬架刚度、常用运营路况调整阀系的节流孔直径与阀片刚度：针对重载矿区运营的车辆，会适当加大压缩行程的阻尼力，抑制重载下过坑时的悬架冲击；针对高速干线物流运输的车辆，会适当调小复原行程的阻尼力，提升高速行驶的平顺性，降低驾驶员长途驾驶的疲劳感。建模过程中需要重点还原的细节包括：筒体表面的防尘罩结构，避免车辆行驶中卷起的泥沙、污水进入活塞杆密封区域，延长密封件使用寿命；活塞杆表面的高精度镀铬层特征，保证表面粗糙度与耐磨性能，减少长期往复运动中的密封磨损；两端衬套的金属内芯与橡胶层的结合特征，

　　还原实际装配时的铰接自由度，避免运动仿真中出现过约束问题。很多新手建模时容易忽略的点是减震器的行程限位结构，在筒体内部设置有压缩限位块与伸张限位装置，建模时需要还原这些内部结构的位置尺寸，才能在悬架运动仿真中准确模拟极限工况下的部件受力状态，避免出现运动干涉计算错误。另外，该部件的安装角度并非完全垂直于车桥，而是根据悬架的运动轨迹设计有一定的倾斜角度，建模时需要严格按照整车坐标系确定安装点坐标，才能保证阻尼力的分解方向与实际受力一致，为后续的整车平顺性仿真提供准确的模型基础。
