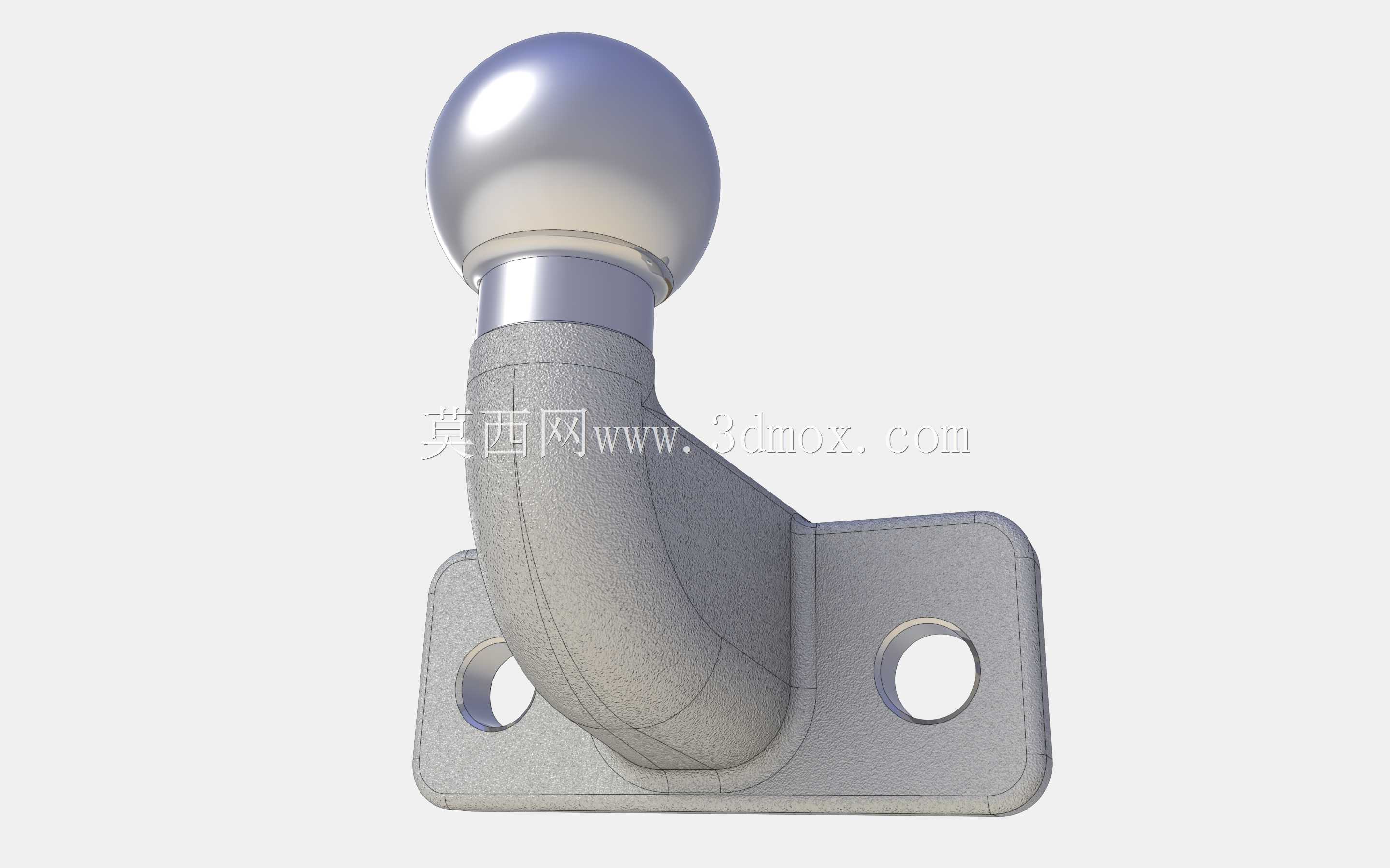

车辆牵引连接用牵引球结构设计

　　在商用车、拖挂类车辆的实际使用场景中，牵引连接部件是保障主车与挂车间动力传递、行驶稳定性的核心结构件，这款牵引球结构正是针对这类重载连接需求开发的专用构件。日常作业里，不管是物流场站的短驳拖挂、工程场景的设备转运拖曳，还是民用拖挂房车、小型机具的道路牵引，牵引球都需要承受起步、制动、转向过程中产生的多向交变载荷，其结构可靠性直接关系到行驶过程的安全冗余。从实际使用需求出发，这款牵引球的设计首先考虑了操作便捷性，整体采用手持枪式的握持结构，操作人员在进行主挂连接操作时，可以单手握持完成对位、插接、锁止的全套动作，相比传统外露式牵引销结构，操作时不需要俯身对位，在泥泞、狭小的作业空间里也能快速完成连接作业，降低操作人员的劳动强度。

　　结构设计上，核心的球头连接部分采用了同轴圆柱配合的基准设计，伸出的圆柱连接端与牵引座的配合孔采用间隙配合公差，既保证插接时的顺畅度，又能控制配合间隙在合理范围，避免行驶过程中因间隙过大产生的冲击异响与结构磨损。握持部分的手柄采用镂空加强筋结构，在保证整体结构刚度的前提下尽可能降低构件自重，长时间手持操作不会产生过重的负重感，同时镂空结构也能避免作业时泥沙、积水在构件表面积存，减少锈蚀风险，延长部件的户外使用寿命。从安装边界来看，这款牵引球的主体筒体部分外径适配主流拖挂牵引座的安装孔径，伸出的连接轴长度满足不同厚度牵引座的安装深度要求，安装时不需要对现有牵引座进行额外的扩孔、切割改造，可直接替换同规格的传统牵引构件，

　　降低改装与替换的成本。实际功能层面，该牵引球在完成主挂连接后，可在水平方向实现一定角度的摆动补偿，适配车辆行驶在起伏路面、转弯工况下主车与挂车之间的角度变化，避免刚性连接产生的结构应力集中，防止连接部位出现断裂、变形等失效问题。筒体内部集成了锁止机构的安装空间，锁止触发结构隐藏在筒体内部，不会因为户外的泥沙飞溅、碎石撞击导致锁止机构卡滞，相比外露式锁止结构，故障概率大幅降低。在结构强度设计上，整体构件的受力路径经过了优化，牵引作业时的拉力从连接轴传递到筒体，再通过筒体与手柄的加强筋结构分散到整个构件，不会出现局部应力集中的薄弱点，可满足额定牵引载荷下的长期使用需求，即使在紧急制动的冲击载荷下，也能保证连接结构不脱开、不断裂。

　　针对不同使用场景的适配性，这款牵引球的球头连接尺寸符合通用拖挂连接的尺寸规范，不管是轻型卡车拖挂小型货厢、乘用车拖挂旅居挂车，还是场地内的工程车辆拖挂作业机具，都能实现可靠的连接匹配，不需要额外制作转换接头。设计过程中也充分考虑了维护便利性，整个构件没有复杂的异形曲面，日常维护时只需要定期在连接配合面涂抹润滑脂，检查锁止机构的动作顺畅度即可，不需要复杂的拆解保养，适合户外作业、长途运输等缺乏专业维护条件的使用场景。从三维建模的角度来看，该模型的所有配合面都采用了参数化设计，连接轴的直径、筒体长度、手柄的握持角度都可以根据不同的牵引载荷需求、安装空间要求进行快速参数调整，不需要重新进行整体结构的重构，能够快速适配不同车型、不同牵引吨位的设计需求，缩短同类产品的开发周期。模型的外形曲面全部采用连续过渡设计，没有尖锐的棱角，一方面避免操作过程中划伤操作人员，另一方面也能降低应力集中系数，提升构件的疲劳寿命，在长期交变载荷作用下不会在棱角位置产生疲劳裂纹。
