BAWER V2525车载重型储物工具箱结构

　　在商用车后装、工程作业车辆改装领域，随车储物箱体一直是容易被忽略但直接影响作业效率的部件，BAWER这款V2525箱体的结构设计，完全围绕户外重载使用场景做了全维度的工程适配。先从安装边界说起，这类箱体通常布置在重卡底盘两侧的空闲车架空间、工程作业车辆的尾部储物舱位，或是特种作业设备的侧边挂载位，设计时首先要规避的就是与底盘走管、线束、悬挂运动件的干涉，箱体做了规整的直角立方造型，没有外凸的冗余结构，能最大化利用车架侧边的矩形安装空间，安装时可通过背部的挂载点直接与车架预留的安装孔位适配，不需要额外做复杂的转接支架，降低现场改装的加工量。

　　从实际用途来看，这类箱体主要用来存放随车维修工具、作业耗材、应急配件，比如跑长途干线的重卡司机可以存放换胎工具、紧固扳手、备用管路接头，工程作业车辆可以存放小型电动工具、劳保用品、常用维修备件，避免工具零散放置在驾驶舱内占用乘坐空间，也能防止户外作业时工具被雨水、灰尘侵蚀。

　　功能特性上，箱体主体采用电解镀锌钢为基材，表面做黑色粉末涂层处理，板材厚度设定为1.5mm，这个厚度是经过反复验证的平衡值：如果板材过薄，在车辆行驶过程中持续受到振动、碎石冲击容易出现变形，焊缝位置也容易因为长期应力集中出现开裂；如果板材过厚，会大幅增加箱体自重，挤占车辆的有效载重量，同时提升挂载点的载荷要求。箱体的拼接工艺采用激光焊接搭配TIG焊接的组合方案，直边位置用激光焊接实现高精度拼接，焊缝窄且变形量小，能保证箱体拼接后的方正度，避免出现柜门装配错位、密封不严的问题；边角位置、锁具安装位等应力集中区域采用TIG焊接做补强，保证连接强度，所有焊缝位置都做了打磨整平后再做表面涂层处理，避免焊缝位置出现锈蚀隐患。

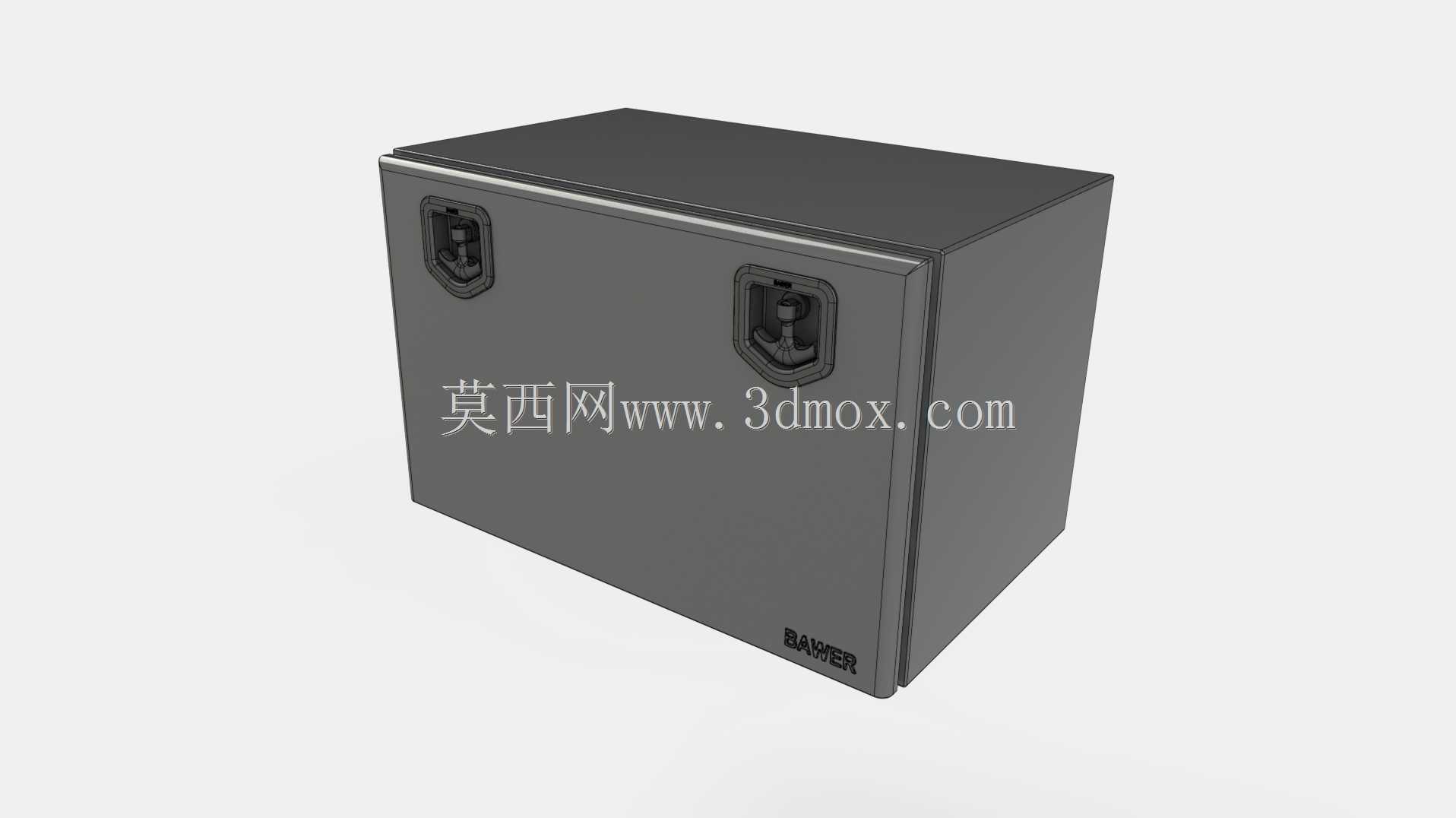

　　锁具部分选用的是Europlex塑料锁具，这类锁具在车载储物场景下的适配性远优于普通金属锁，首先塑料材质本身不会像金属锁那样在长期户外使用后出现锈蚀卡滞，哪怕是在沿海高盐雾、北方冬季融雪剂侵蚀的场景下，也能保持顺畅的开启手感；其次锁具做了内嵌式安装，整个锁面与箱体外表面齐平，不会外凸形成障碍物，避免车辆行驶过程中被路边树枝、障碍物刮碰导致锁具损坏，锁具内部集成了密封结构，关闭后能压紧箱门的密封胶条，实现IP等级的防水防尘效果，哪怕是高压水枪冲洗车身、暴雨天气长时间行驶，也不会出现箱内进水的问题。

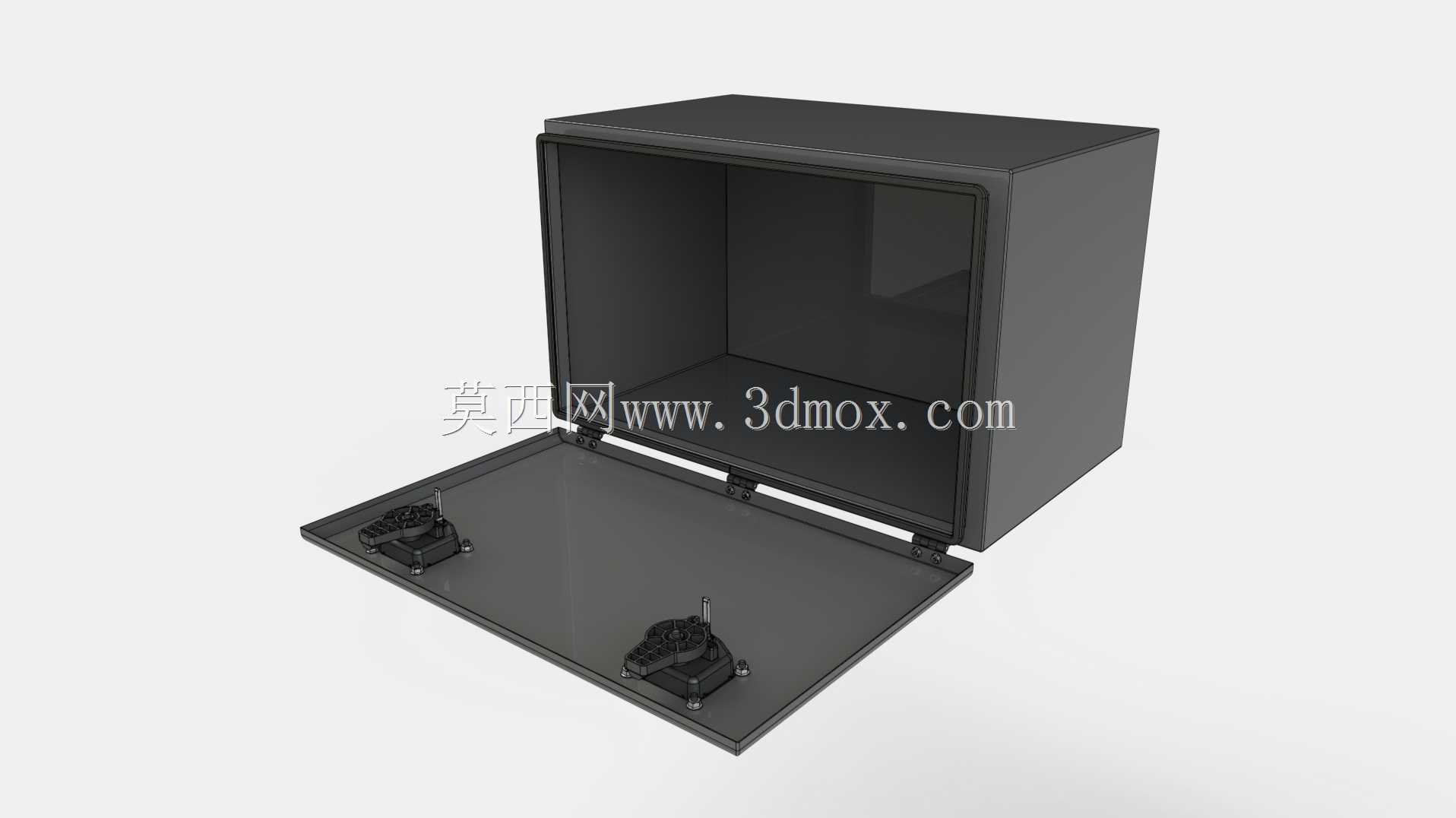

　　设计思路上，整个箱体没有做多余的造型装饰，所有结构设计都服务于耐用性和实用性：箱体的棱边做了小半径的折边处理，既避免锐边划伤操作人员，也能通过折边结构提升箱体的整体刚性，相当于在箱体边缘做了一圈加强筋，减少薄钢板的共振变形；箱门与箱体的连接采用隐藏式铰链，从外部看不到铰链结构，一方面能避免铰链被外力破坏，另一方面也能保证箱体整体的密封性，不会在铰链位置出现进水进灰的缝隙；箱体底部做了微倾斜的导水结构，哪怕有少量水汽进入箱内，也能从底部的隐藏导水孔排出，不会在箱内积水导致工具生锈。

　　从三维建模的角度来看，这类钣金箱体的建模重点在于对钣金折弯系数的准确设定，1.5mm厚度的镀锌钢板折弯时要匹配对应的K因子，保证折弯后的外形尺寸与设计值一致，避免出现装配时箱门与箱体缝隙不均的问题；锁具的安装位要做精准的沉孔设计，保证锁具安装后与表面齐平，同时要预留锁具内部结构的运动空间，避免锁舌转动时与箱体内壁干涉；焊接位置的建模要体现出焊缝的补强结构，方便后续做有限元分析时，准确模拟挂载状态下的应力分布，验证在车辆持续振动、满载工具的情况下，挂载点、焊缝位置的应力是否在材料允许范围内。

　　实际选型适配时，要注意这类箱体的挂载点间距要与对应车型的车架孔位匹配，不同吨位的重卡车架纵梁宽度、预留孔位间距存在差异，建模时可以把安装孔位设计成长条可调孔，适配一定范围内的安装偏差，降低改装时的对位难度；箱体内部可以根据使用需求加装分隔板，不过原厂结构预留了分隔板的安装卡槽，用户可以根据自己存放工具的尺寸灵活调整内部空间分隔，不需要额外在箱体内壁钻孔破坏涂层。

　　很多人在设计这类车载储物箱时容易忽略表面涂层的附着力问题，这款箱体在做粉末涂层前，对镀锌钢板表面做了磷化处理，提升涂层的附着力，哪怕长期受到碎石冲击、温度交变，涂层也不会出现成片脱落的问题，延长箱体的户外使用寿命；箱门的密封胶条选用的是耐老化的三元乙丙材质，在-40℃到80℃的环境温度范围内都能保持弹性，不会因为低温变硬失去密封效果，也不会因为高温暴晒出现老化开裂。

　　从结构强度验证的角度，这类箱体需要通过振动测试、冲击测试、盐雾测试等多项车载部件的验证标准，建模时要充分考虑各个连接位置的应力集中情况，比如锁具安装位因为经常受到开关门的冲击力，需要在背部加装补强衬板，避免长期使用后钢板出现变形导致锁具卡滞；箱体的背部挂载位是整个箱体的受力核心，需要在挂载点位置焊接加强筋，把挂载点的受力分散到更大面积的箱体背板上，避免长期重载下挂载点出现撕裂。

　　不同于普通民用储物箱，车载工业级储物箱的所有设计细节都围绕户外复杂工况下的长寿命使用，没有多余的装饰性结构，每一处折边、每一个焊缝、锁具的选型、涂层的选择，都是为了在控制自重的前提下，最大化提升耐用性和实用性，这类结构的三维建模也需要结合实际的钣金加工工艺、车载使用场景的载荷要求，不能只做外观造型的复刻，要把每个结构背后的工程逻辑体现出来，才能给后续的加工、改装、选型提供准确的模型参考。
