拖车用带弹簧压紧式锁止手柄结构

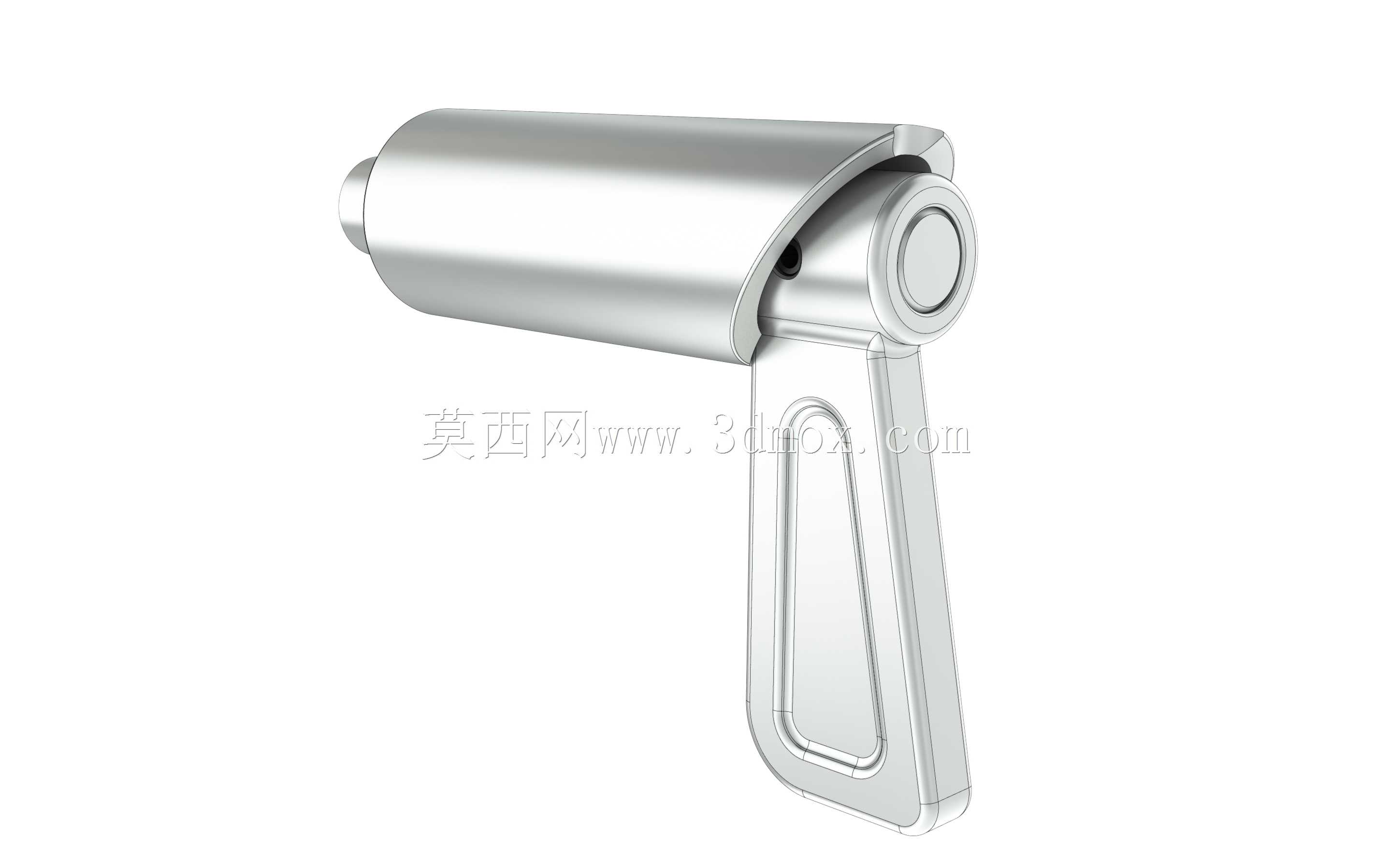

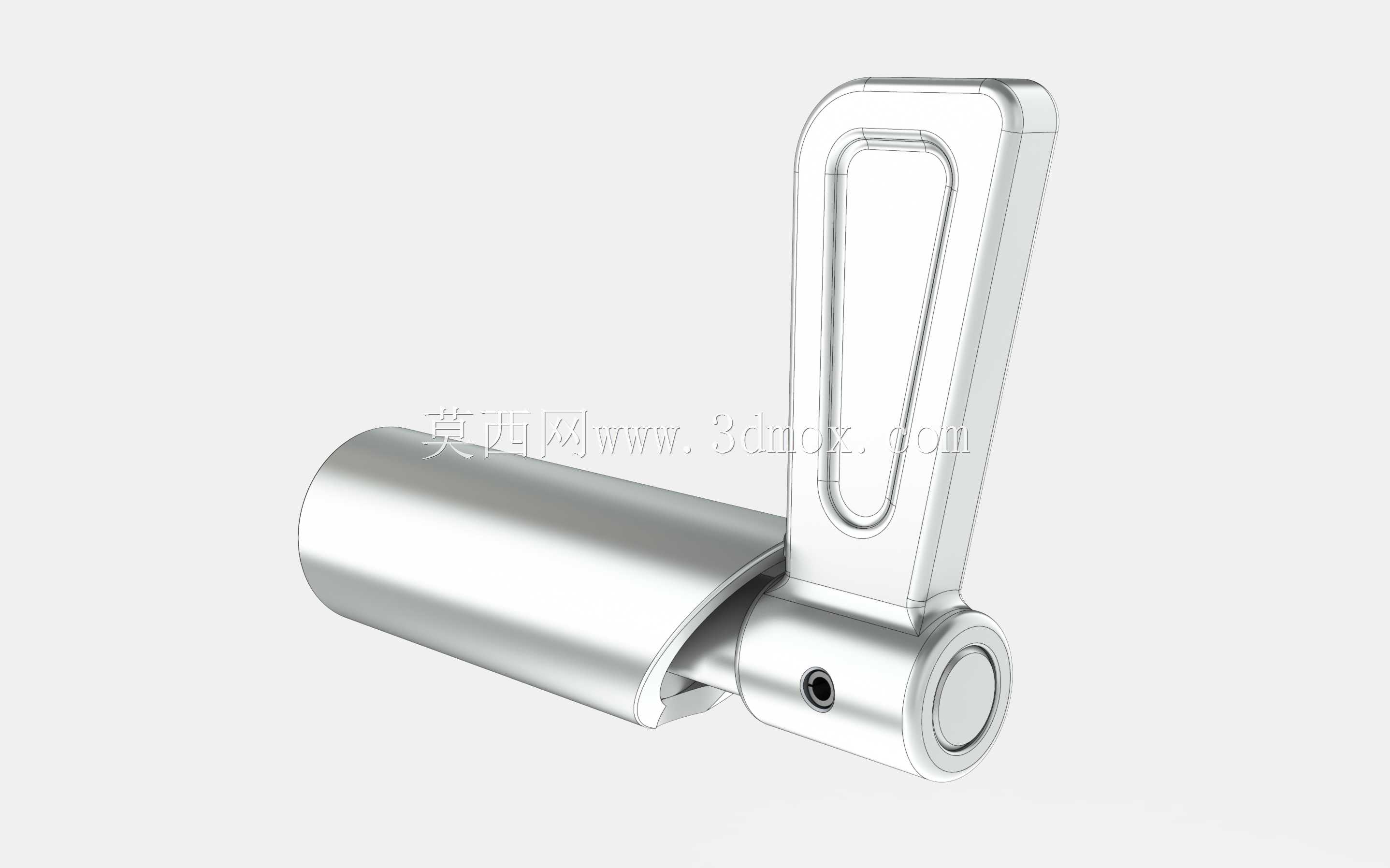

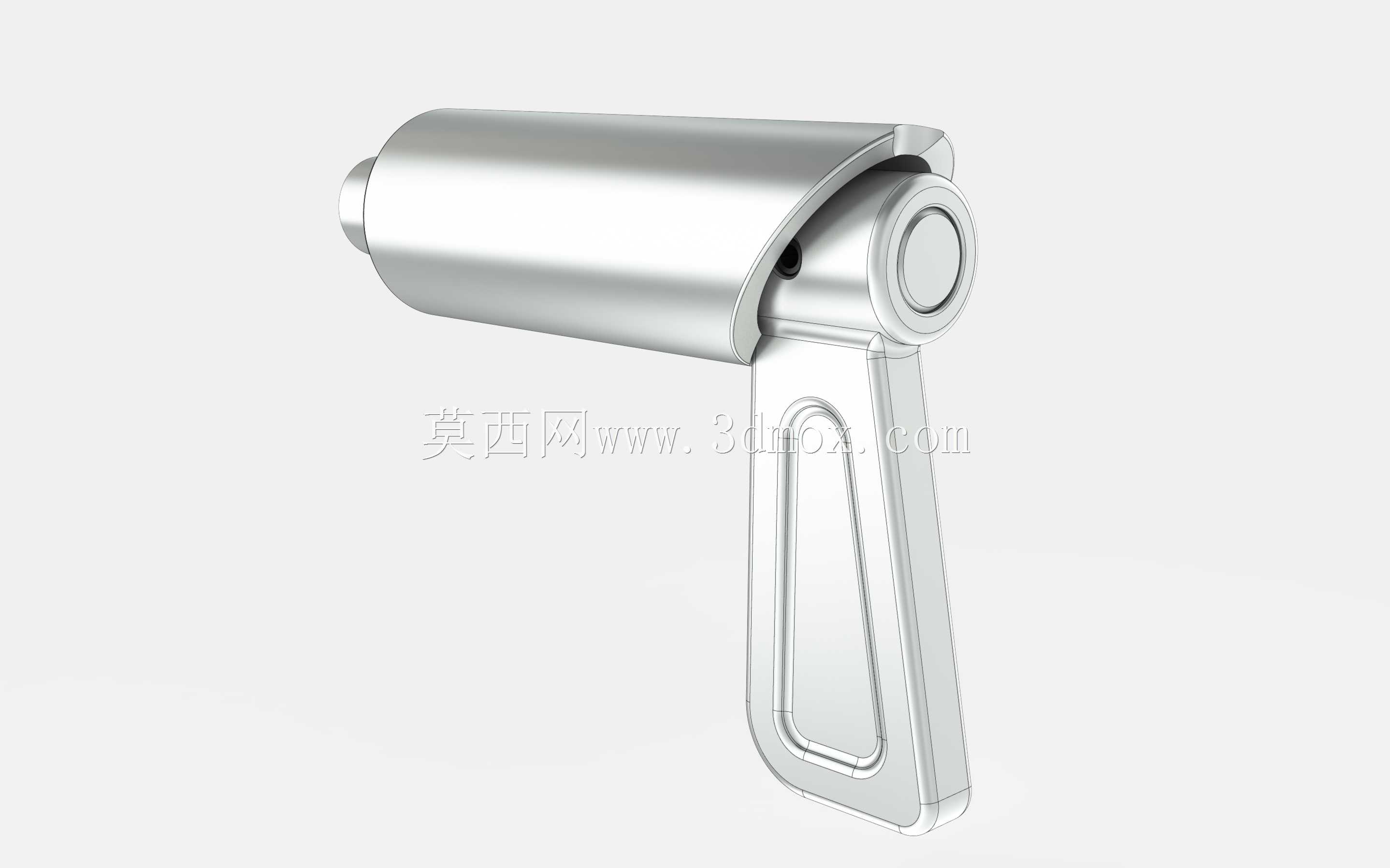

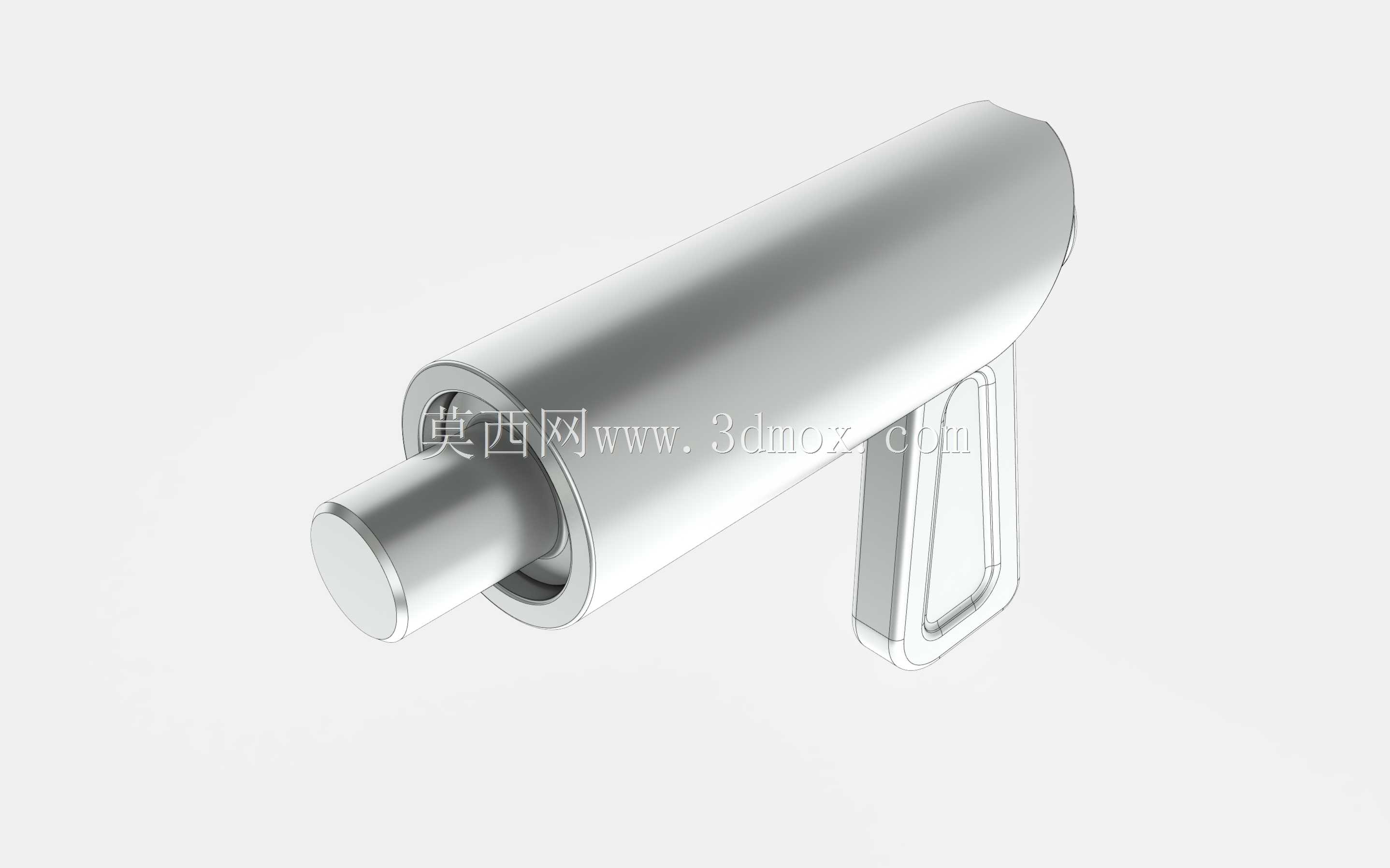

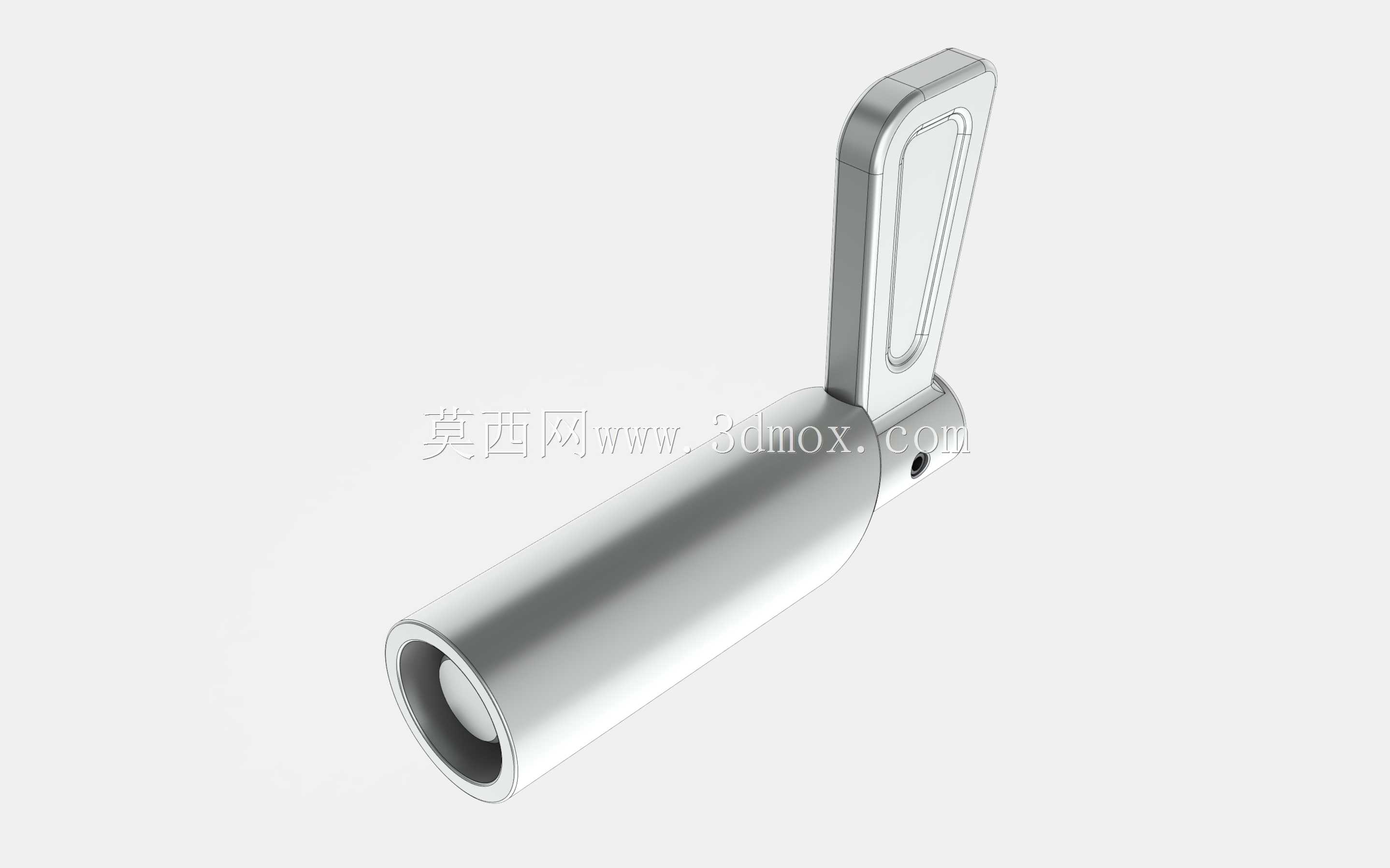

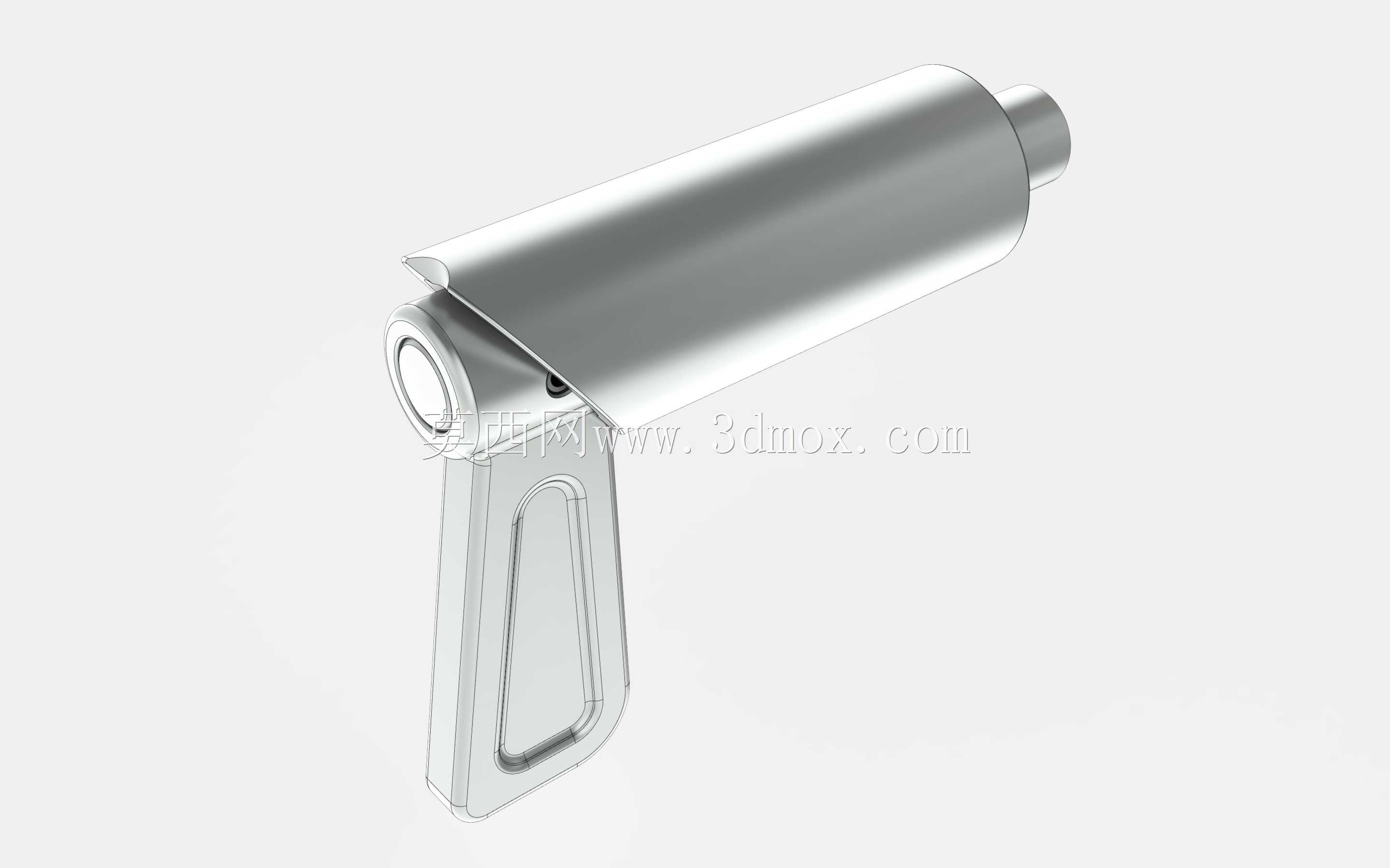

　　日常在半挂拖车、栏板货运卡车的侧厢板、后尾门开合位置，经常能见到这类带弹簧复位结构的压紧锁止手柄，它的核心作用是替代传统的插销式锁扣，解决车辆行驶过程中因颠簸振动导致锁具松脱、厢板意外开启的问题，同时相比外露的螺栓锁扣，这类集成式手柄操作更顺手，单人站在地面就能完成厢板的锁止与解锁动作，不需要额外借助工具。从结构设计逻辑来看，整个手柄分为固定基座与转动压臂两个核心部分，固定基座是通过内六角螺栓预装在车厢框架的安装面上，基座内部预留了弹簧安装腔，内置的圆柱压缩弹簧始终给转动压臂提供轴向的压紧力，当压臂转动到锁止位置时，弹簧的预紧力会把压臂的压合面紧紧抵在厢板的锁扣座上，不会因为路面振动出现压臂回弹松脱的情况。做三维建模的时候，

　　首先要确认安装边界尺寸：固定基座的圆柱段直径要匹配车厢框架上预留的安装孔位，一般这类适配中型货运卡车的手柄，基座圆柱段外径在32mm左右，安装孔中心到基座贴合面的距离要控制在18mm，避免安装后基座突出框架过多影响货物装卸；转动压臂的长度设计要兼顾操作力矩与避让空间，压臂总长控制在110mm时，普通人单手施加15N左右的握力就能克服弹簧预紧力扳动手柄，同时压臂在完全打开状态下的回转半径不能超过130mm，避免打开厢板时压臂磕碰旁边的人员或者相邻停放的车辆。压臂的外形做了圆弧过渡的流线型处理，不是生硬的直角结构，一方面是避免操作时棱角划伤操作人员的手部，另一方面是减少车辆行驶过程中的风阻，同时外露的金属表面做了抛光镀铬的处理思路，

　　建模时要预留0.08mm的镀层厚度，避免实际加工装配时出现转动卡滞的问题。在功能细节上，压臂与基座连接的转轴位置做了轴向的限位台阶，转轴直径设计为10mm，配合基座上的轴孔间隙控制在0.1mm以内，既保证转动顺畅，又不会出现径向的晃动；弹簧的选型要匹配压臂的压紧力需求，弹簧线径2mm，中径8mm，自由长度25mm，预压缩量5mm时能提供大概80N的轴向压紧力，这个力度既能保证锁止后厢板在重载颠簸下不会出现缝隙漏料，又不会让操作手柄需要的力度过大导致操作人员开启困难。压臂的握持位置做了内凹的仿形槽设计，建模时槽的深度控制在3mm，边缘做R2的圆角，刚好贴合成年人手指的握持弧度，冬天戴劳保手套操作也不会打滑。

　　这类锁止手柄除了用在货运卡车、拖挂车厢板上，也可以适配在工程设备的检修门、仓储笼的开合门位置，只要安装面的厚度在2-6mm区间，都可以通过调整基座尾部的固定螺栓长度来适配。建模过程中要特别注意运动干涉检查：当压臂从锁止位置转动120度到完全解锁位置时，压臂的所有轮廓都不能和基座、安装面的结构发生碰撞，弹簧在整个转动行程中都要保持在基座的腔体内，不会出现弹簧弹出或者卡滞的情况；压合面的角度要做1.5度的斜度设计，当压臂转动到锁止终点时，斜度面会越压越紧，自动补偿锁扣座长期使用产生的磨损间隙，不会因为零件磨损出现锁止松动的问题。很多新手建模的时候容易忽略弹簧的工作行程，把弹簧长度设计得过长，导致压臂扳动的时候弹簧被压并失去弹性，或者弹簧过短导致预紧力不足，锁止后容易松脱；另外安装孔的位置度公差要控制在0.2mm以内，四个固定螺栓孔的中心距要和车厢框架上的预装孔完全匹配，不然现场安装的时候会出现孔位对不上的问题，需要重新打孔影响装配效率。整个结构没有复杂的异形曲面，所有的配合面都是规则的圆柱面与平面，加工工艺性好，基座和压臂都可以采用压铸工艺一次成型，后续只需要做少量的机加工工序就能完成装配，适合批量生产配套给商用车改装厂、挂车制造企业使用。
