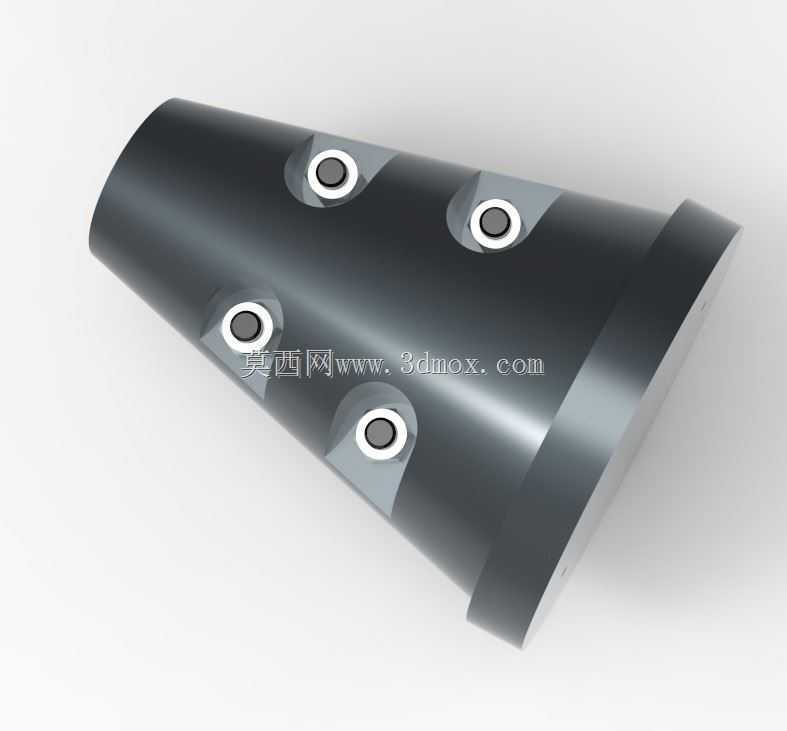

带孔连接臂注塑成型型腔结构设计

　　这套型腔结构针对带侧向通孔的粉色连接臂类塑件开发，核心服务于小型日用品、家电配件领域的注塑量产环节，适配卧式注塑机的标准模架安装逻辑，能直接匹配160吨锁模力规格的常规注塑设备，无需额外改动设备拉杆间距与模板开模行程。从实际成型逻辑来看，该塑件属于带悬臂特征的薄壁连接件，侧壁的贯穿孔是成型难点，设计时在型腔对应位置集成了侧向抽芯的配合面，开模过程中型腔先完成主分型面的开模动作，待主分型面分开3mm安全距离后，侧抽芯滑块再沿斜导柱方向完成孔位的抽芯动作，避免抽芯过程中拉伤塑件孔壁，保证孔位的同轴度与内壁粗糙度满足后续装配要求。型腔的成型面完全贴合塑件外轮廓的曲面走势，针对塑件悬臂位置的壁厚不均问题，在型腔对应位置做了0.

　　12mm的偏心补偿，抵消注塑过程中熔体冷却带来的收缩变形，避免塑件成型后出现翘曲、悬臂端尺寸超差的问题。从安装边界来看，型腔的周向定位槽采用标准模架的虎口结构，单边配合间隙控制在0.02mm，合模时能精准与型芯部分对中，避免成型过程中出现飞边、错模的缺陷；型腔的冷却水道采用环形回路布置，距离成型面的距离统一控制在12mm，水道直径8mm，进出水口设置在型腔的非操作侧，适配模温机的标准快插接头，能保证成型过程中型腔表面温度均匀，温差控制在±3℃以内，减少塑件因冷却不均产生的内应力，避免后续装配时出现应力开裂的问题。在浇口位置的匹配设计上，型腔对应侧浇口的位置做了0.8mm的浇口窝深度，浇口宽度2mm，能保证熔体快速填充型腔末端，

　　填充时间控制在1.2s以内，避免薄壁位置出现缺胶、熔接痕的缺陷；同时浇口位置设置在塑件的非外观面，成型后去除浇口不会影响塑件的外观质量。排气槽开设在型腔的熔体末端位置，排气槽深度0.02mm，宽度6mm，能在熔体填充过程中快速排出型腔内的空气，避免塑件出现烧焦、气泡的缺陷。针对塑件的外观面要求，型腔的成型面做了镜面抛光处理，表面粗糙度达到Ra0.2，能保证成型后的塑件外表面无划痕、无缩痕，满足外观件的质量要求。在实际量产场景中，这套型腔结构适配PP、ABS等常用热塑性塑料的成型工艺，成型周期控制在25s以内，能满足中小批量订单的量产需求，同时型腔的易磨损部位采用镶件结构设计，后续生产过程中如果出现磨损、拉伤，只需更换对应镶件即可，

　　无需整体更换型腔，降低了模具的维护成本。从结构强度来看，型腔的壁厚设计充分考虑了注塑过程中的熔体压力，在120MPa的注射压力下，型腔的最大变形量控制在0.015mm以内，不会因受力变形导致塑件尺寸超差，同时型腔的选材采用预硬钢材质，调质硬度达到HRC38-42，具备足够的耐磨性与抗压强度，能满足30万模次以上的使用寿命要求。在导向定位方面，型腔与模板之间采用销钉定位，销钉与孔的配合采用H7/m6的过渡配合，保证型腔在模板内的位置精度，避免反复拆装后出现位置偏移；同时型腔的起吊螺纹孔设置在顶部对称位置，方便模具装配与维护时的吊装作业，符合模具车间的安全操作规范。针对塑件的脱模需求，型腔的脱模斜度设置为1.5°，在保证塑件外观质量的前提下，能减少脱模时的摩擦力，避免塑件顶出时出现顶白、变形的问题，同时型腔的边角位置都做了R0.5的圆角过渡，避免应力集中导致的型腔开裂问题，也能减少熔体填充时的流动阻力，提升填充效率。
