商用车圆形红色尾灯总成结构设计

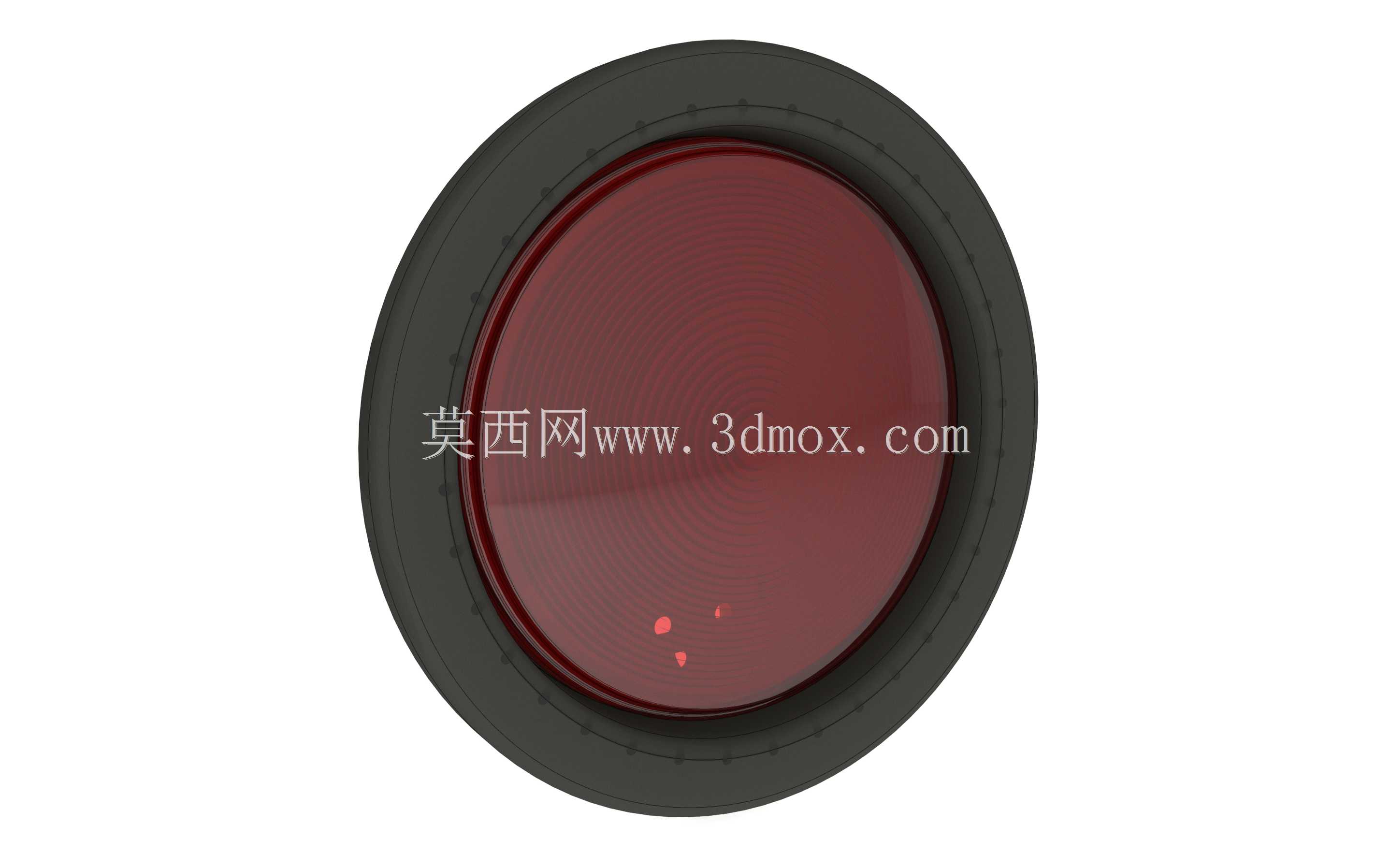

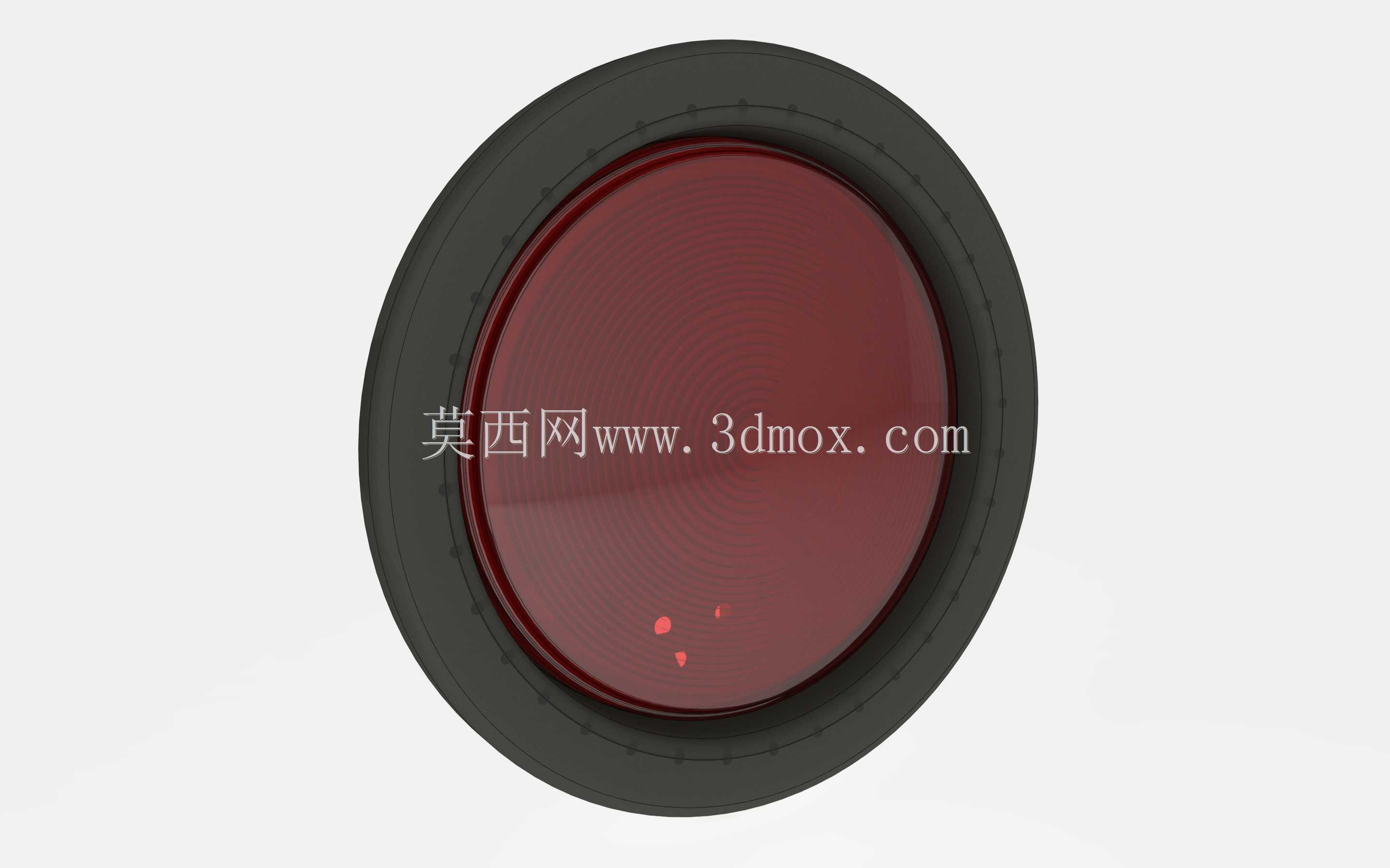

　　商用车尾灯作为道路行驶安全的核心外饰信号部件，其结构可靠性直接关系到干线物流运输、工程作业场景下的行车安全，尤其是重型卡车、拖挂类车辆常年在高速、非铺装路面、雨雪扬尘等复杂工况下运行，尾灯的密封性能、抗振能力、发光可视性都需要经过针对性的结构设计匹配。本次呈现的圆形红色尾灯结构，采用外圈黑色安装基座搭配内圈红色透光面罩的经典布局，首先从安装边界来看，整体为正圆形外轮廓，安装基座外圈预留了均匀分布的固定点位，适配商用车尾部标准的圆形安装开孔，不需要对车身钣金做额外的改制就能完成装配，适配多数欧系、国产重卡以及拖挂车的尾部安装位，安装时仅需要通过基座周圈的固定点与车身钣金锁紧，配合基座内侧预设的密封胶条槽，装配后可以实现IP67级别的防护能力，避免高压洗车、雨天行驶时水汽进入灯体内部造成电路短路。

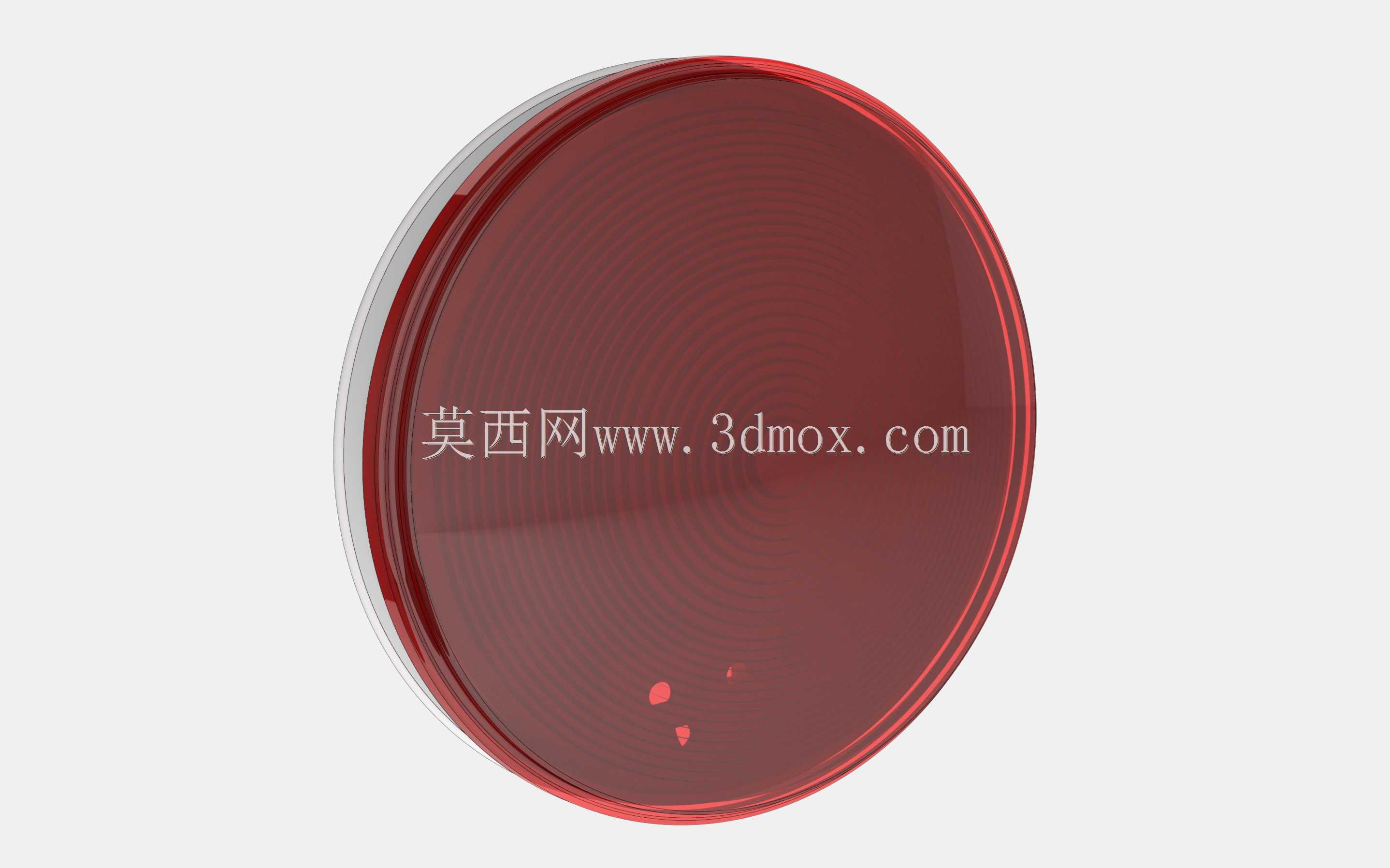

　　从功能特性层面，红色透光面罩采用曲面弧度设计，一方面可以扩大发光面的可视角度，在车辆正后方以及侧后方120度范围内都能清晰识别灯光信号，满足GB4785以及ECE R7的道路车辆灯光法规要求，不管是跟车行驶还是相邻车道变道场景，后车驾驶员都能在足够远的距离识别到制动、示宽信号；另一方面曲面面罩的结构强度更高，在车辆行驶过程中遇到路面飞溅的碎石冲击时，曲面结构可以分散冲击力，相比平面面罩更不容易出现开裂破损。黑色安装基座采用耐候性工程塑料注塑成型，材料本身添加了抗紫外线成分，在长期户外暴晒、高低温交替的环境下不会出现脆化、褪色问题，基座与红色面罩之间采用超声波焊接工艺结合，相比传统胶粘工艺的结合强度更高，长期振动环境下不会出现面罩脱落、接缝开裂的问题。

　　设计思路上，这款尾灯没有采用复杂的异形外观，而是沿用商用车领域验证多年的圆形结构，核心原因是圆形结构的应力分布更均匀，在车辆持续振动的工况下，结构疲劳寿命比方型、异形灯具更长，同时圆形灯体的模具结构更简单，量产时的成型良率更高，后期维修更换的配件通用性也更强。灯体内部的发光组件安装位预留了足够的散热空间，不管是采用传统卤素光源还是LED光源，都可以通过基座背部的散热结构将工作热量导出，避免长期高温工作加速面罩、塑料基座的老化。从实际应用场景来看，这款尾灯除了适配常规的货运卡车、拖挂车之外，也可以用在工程作业车辆、特种挂车、农用运输车辆的尾部，作为示宽灯、制动灯使用，其统一的安装尺寸可以覆盖多数存量商用车的尾灯替换需求，不需要针对不同车型重新开发安装支架。

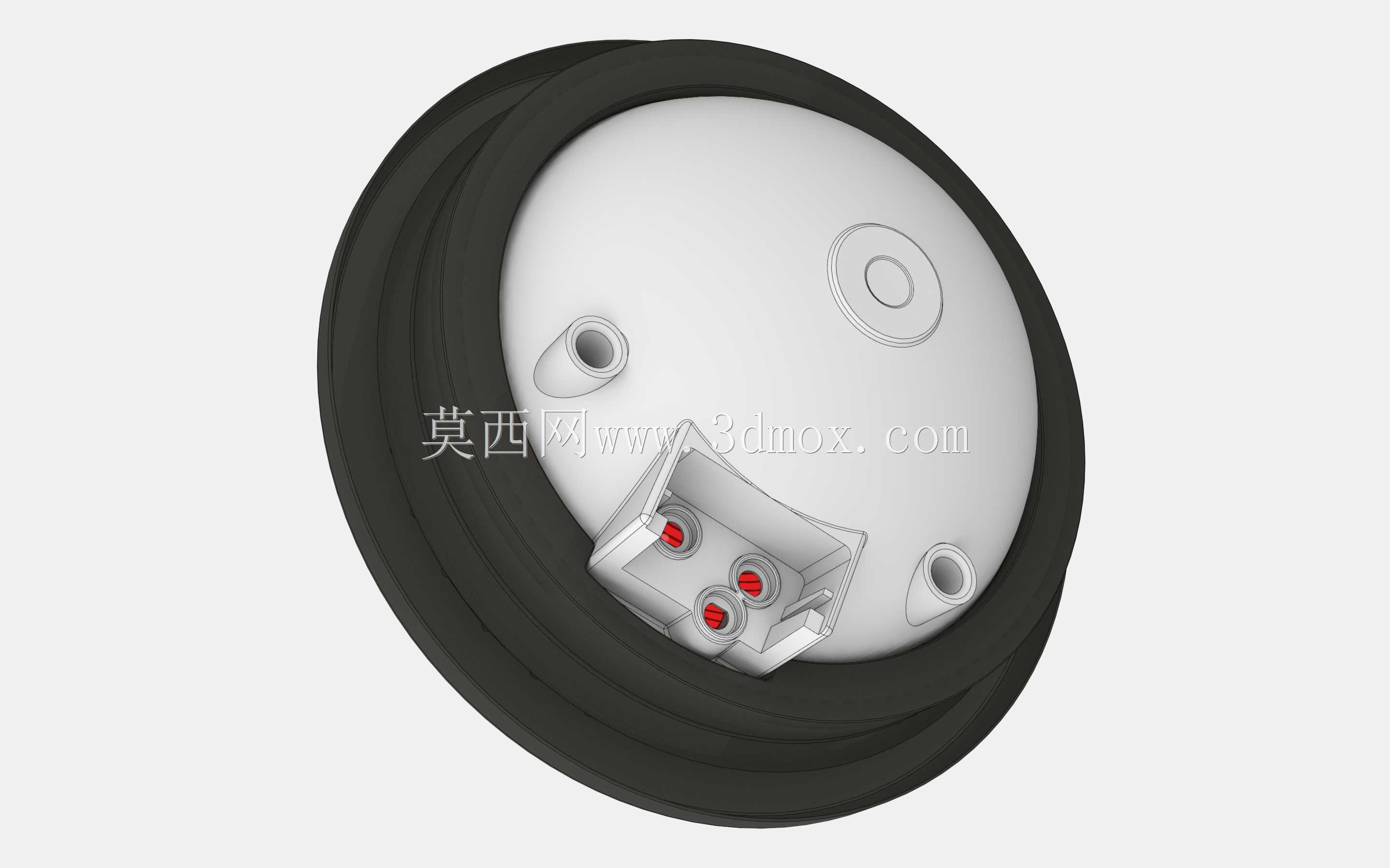

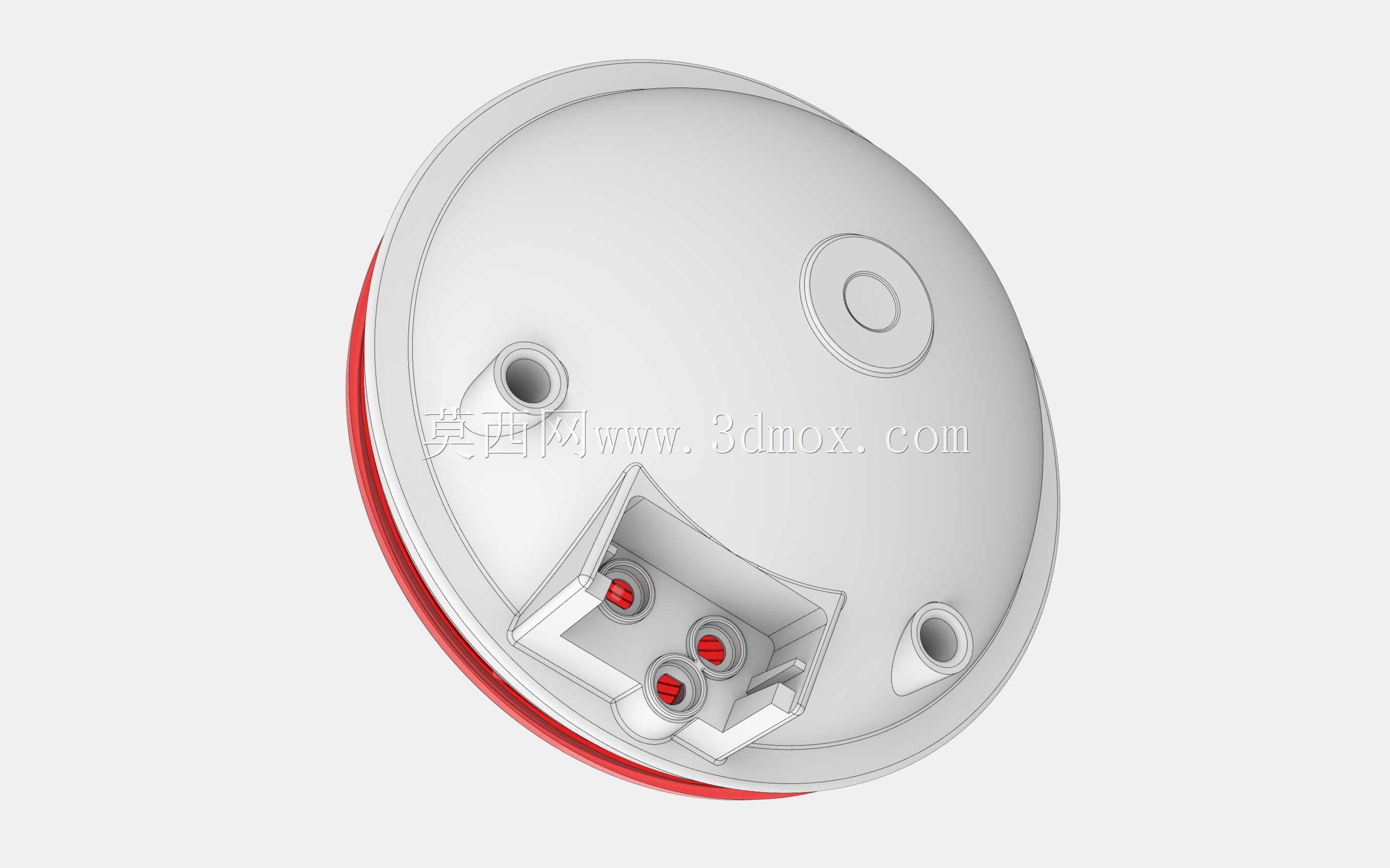

　　在结构细节处理上，红色面罩的内表面做了微结构光学纹理设计，不需要额外增加反光碗结构就能将内部光源的光线均匀扩散出去，避免出现局部亮斑影响信号识别，同时这种微结构纹理可以在灯具未点亮时呈现均匀的深红色质感，不会透出内部的电路结构，外观整体性更强。安装基座的背部预留了标准的线束接插件插口，装配时直接与车辆原有尾灯线束对插即可，不需要破线改装，降低了后期改装、维修的接线难度，接插口周边同样设计了密封挡边，与线束接插件配合后可以避免泥水顺着线束进入灯体内部。考虑到商用车经常会在低温、高盐雾的区域行驶，基座的金属嵌件都采用了不锈钢材质，长期使用不会出现锈蚀导致固定点失效的问题，哪怕是在沿海区域、冬季撒盐的融雪路面行驶，也能保证固定结构的连接强度。
